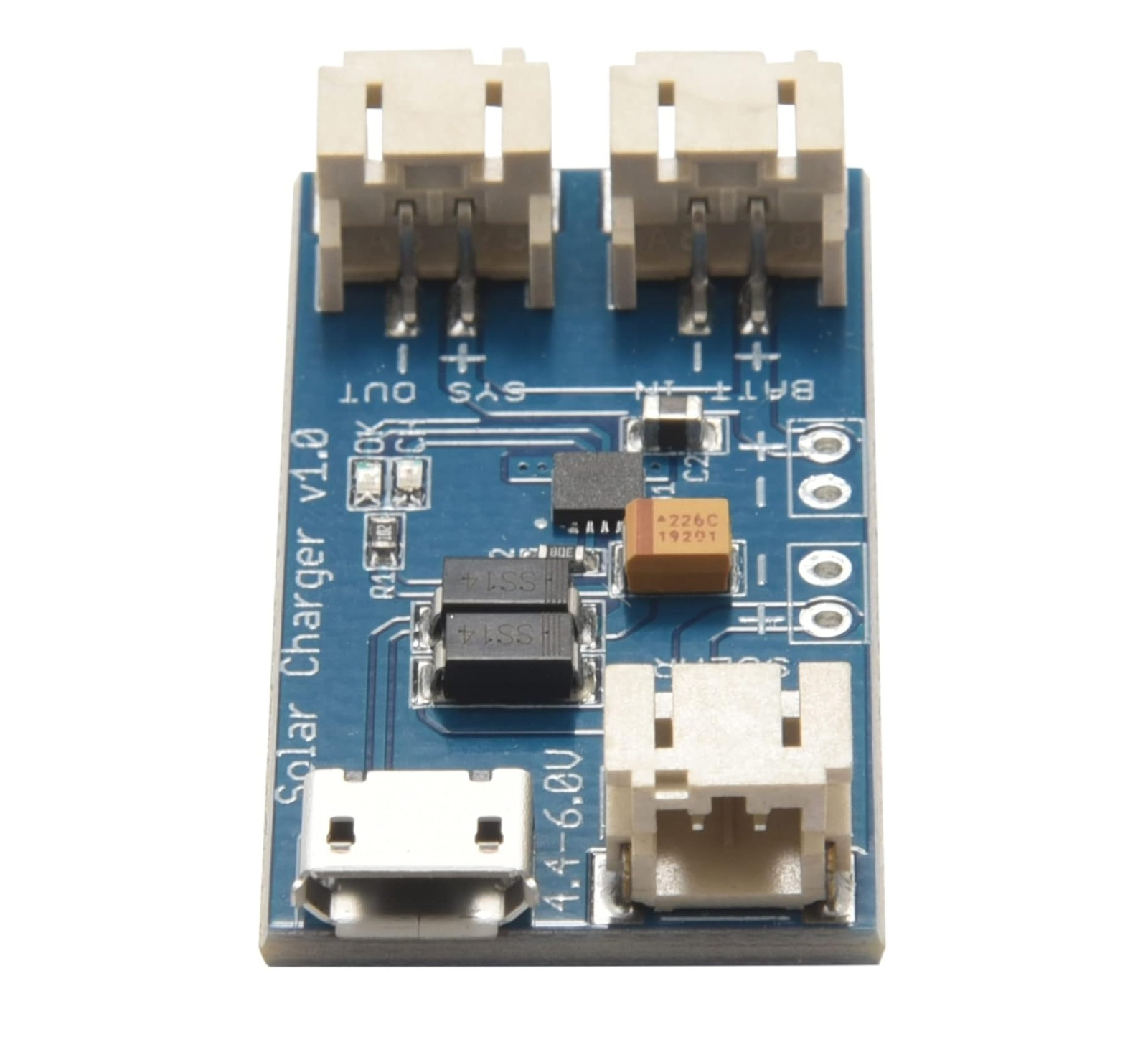

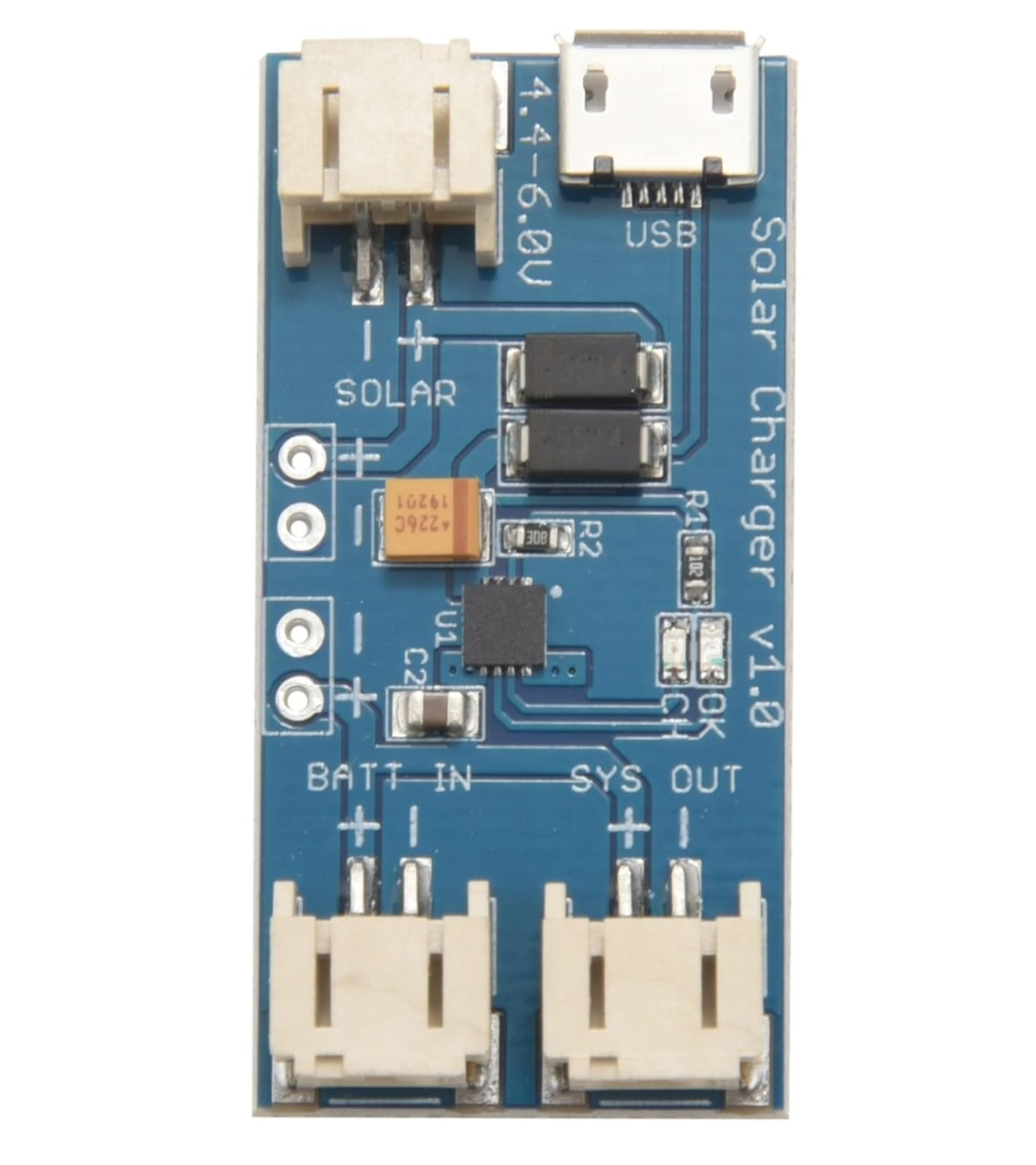

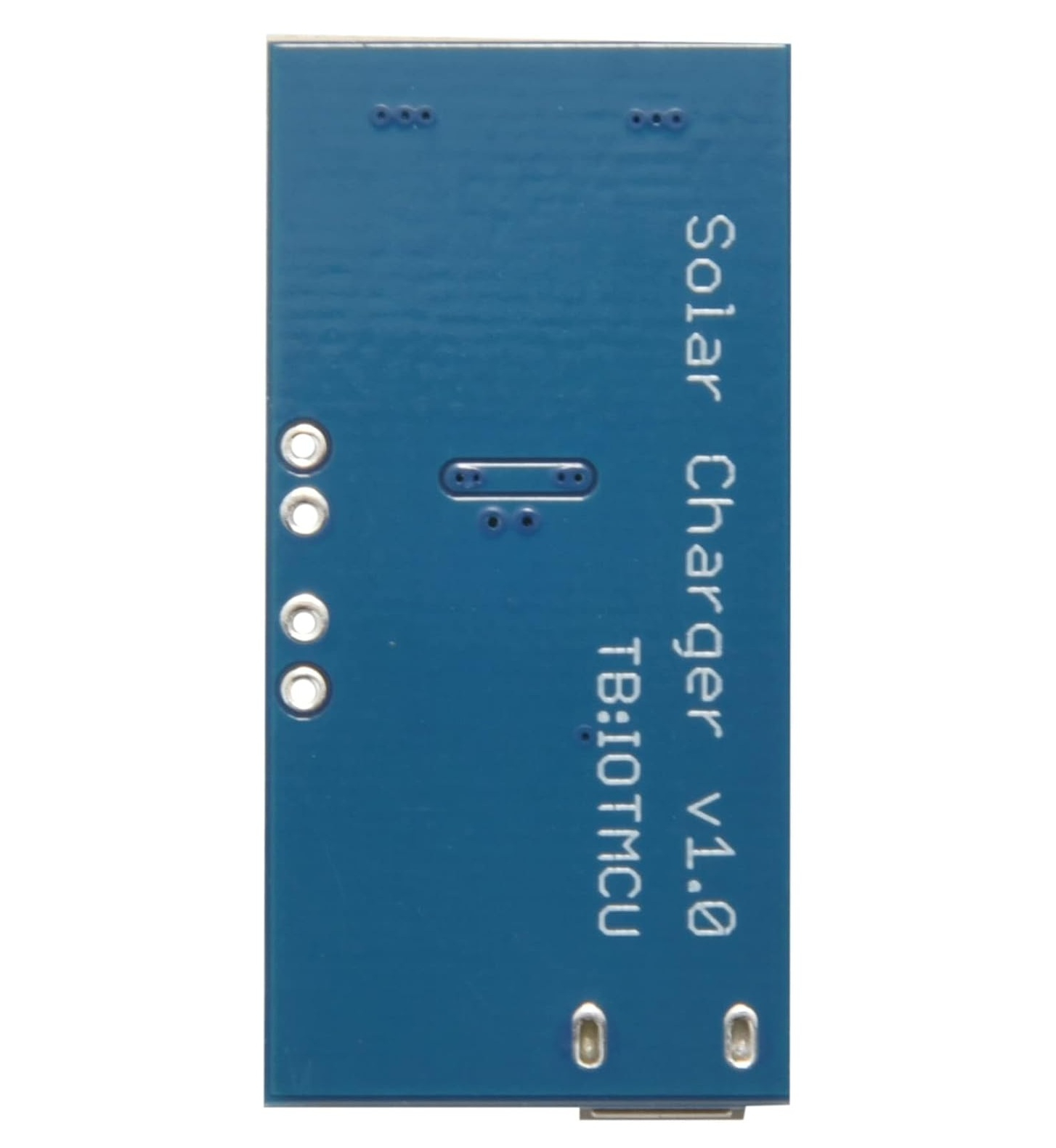

Modulul de incarcare solara CN3065 gestioneaza incarcarea unui acumulator cu litiu folosind energia unui panou fotovoltaic sau alimentarea USB. Este potrivit pentru senzori, dispozitive portabile si proiecte electronice autonome, oferind doua optiuni de alimentare pentru incarcarea acumulatorului.

Caracteristici principale:

• Incarcare controlata in regim de curent constant si tensiune constanta.

• Adaptarea automata a curentului de incarcare la energia disponibila la intrare.

Specificatii tehnice:

• Circuit de incarcare: CN3065

• Tip acumulator: Li-ion/Li-Po, o celula (1S)

• Tensiune nominala acumulator: 3.7V

• Tensiune finala de incarcare: 4.2V

• Tensiune de intrare de la panoul solar: 4.4-6V DC

• Curent maxim de incarcare continua: 500mA

• Conector pentru alimentare USB: Micro-USB

• Conectori pe placa: JST cu 2 pini, tip PH2.0

• Protectie la scurtcircuit: da

• Indicatori de stare: rosu pentru incarcare, verde pentru incarcare finalizata

• Dimensiuni PCB: 20x40mm

Instructiuni de montaj / utilizare:

1. Cu sursa de alimentare deconectata, se verifica polaritatea cablurilor fata de marcajele „+” si „-” de pe placa.

2. Se conecteaza acumulatorul la conectorul destinat bateriei.

3. Se conecteaza panoul solar la intrarea marcata „SOLAR IN” sau se foloseste o sursa USB de 5V prin conectorul USB.

4. Se verifica starea incarcarii prin indicatorii luminosi.

Recomandari si precautii:

• Produsul este destinat exclusiv firmelor specializate si autorizate, cu personal care detine cunostinte privind utilizarea acumulatorilor cu litiu.

• Nu se utilizeaza cu celule conectate in serie, acumulatori LiFePO4 sau baterii nereincarcabile.

• Acumulatorul trebuie sa accepte curentul de incarcare al modulului.

• Tensiunea panoului se verifica inclusiv in gol; alegerea se face dupa limita electrica admisa, nu doar dupa denumirea comerciala a panoului.

• Alimentarea solara si cea USB se folosesc alternativ; conectarea simultana necesita confirmarea schemei modulului.

• Protectia la scurtcircuit a incarcatorului nu inlocuieste protectia acumulatorului la descarcare excesiva sau la supracurent.

• Se evita inversarea polaritatii, contactul cu umezeala si atingerea conexiunilor cu obiecte metalice.

• Se asigura disiparea caldurii si nu se incarca acumulatori deteriorati, umflati sau care se incalzesc anormal.

Compatibilitate:

• Celule 18650 si acumulatori Li-Po care respecta parametrii de incarcare specificati.
