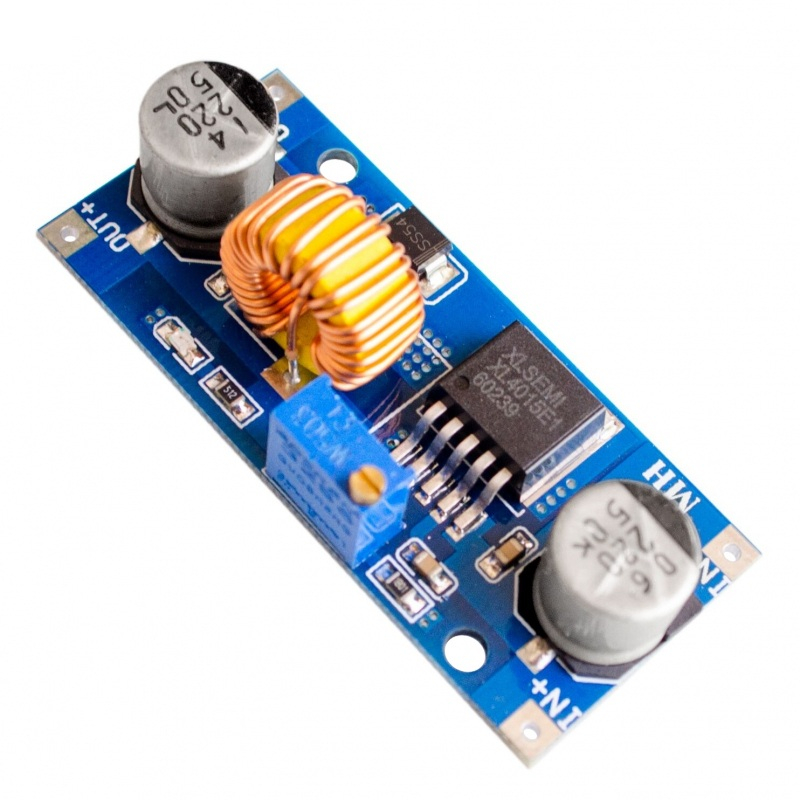

Modulul convertor DC-DC XL4015 reduce tensiunea continua a sursei la o tensiune de iesire reglabila, folosind conversie de tip step-down (buck). Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile si montaje de testare care necesita o tensiune adaptata consumatorului.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down reglabil

• Circuit integrat: XL4015E1

• Tensiune de intrare: 4-38V DC

• Tensiune de iesire: 1.25-36V DC, reglabila continuu; trebuie sa fie mai mica decat tensiunea de intrare.

• Curent maxim de iesire: 5A

• Curent de iesire recomandat: pana la 4.5A, cu racire corespunzatoare

• Putere de iesire recomandata: pana la 75W

• Racire cu radiator: necesara peste 50W

• Randament de conversie: pana la 96%

• Frecventa de comutare: 180kHz

• Reglare la variatia sarcinii: ≤0.8%

• Reglare la variatia tensiunii de intrare: ≤0.8%

• Reglaj tensiune: potentiometru multitura

• Indicator de alimentare: LED

• Protectie la scurtcircuit: da

• Protectie la supratemperatura: da, oprire automata a iesirii

• Protectie la inversarea polaritatii de intrare: nu

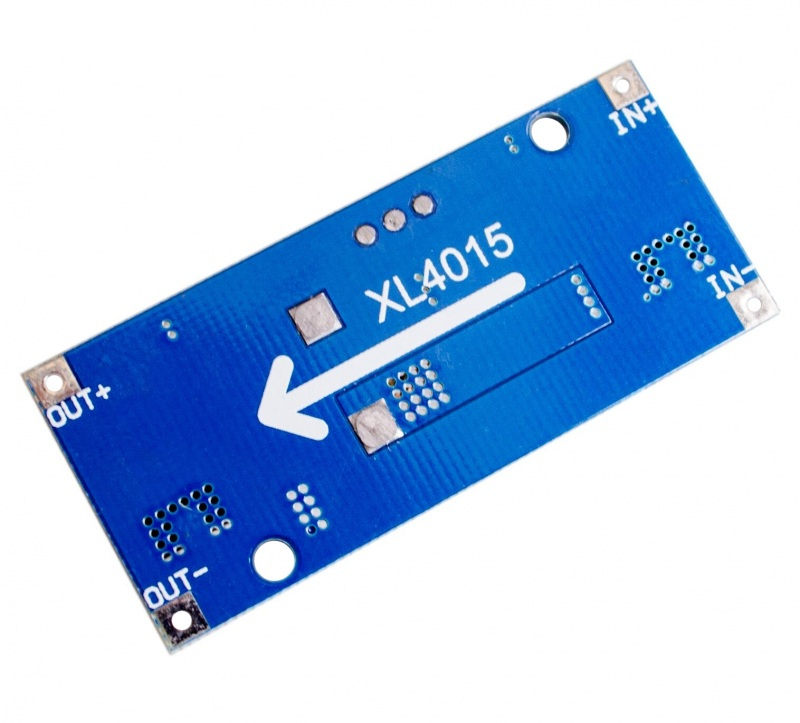

• Conexiuni: puncte de lipire IN+, IN-, OUT+ si OUT-

• Fixare: doua puncte de montaj pentru suruburi de 3mm

• Temperatura de lucru: -40°C pana la +85°C

• Dimensiuni modul: 54x23x18mm

Continut pachet:

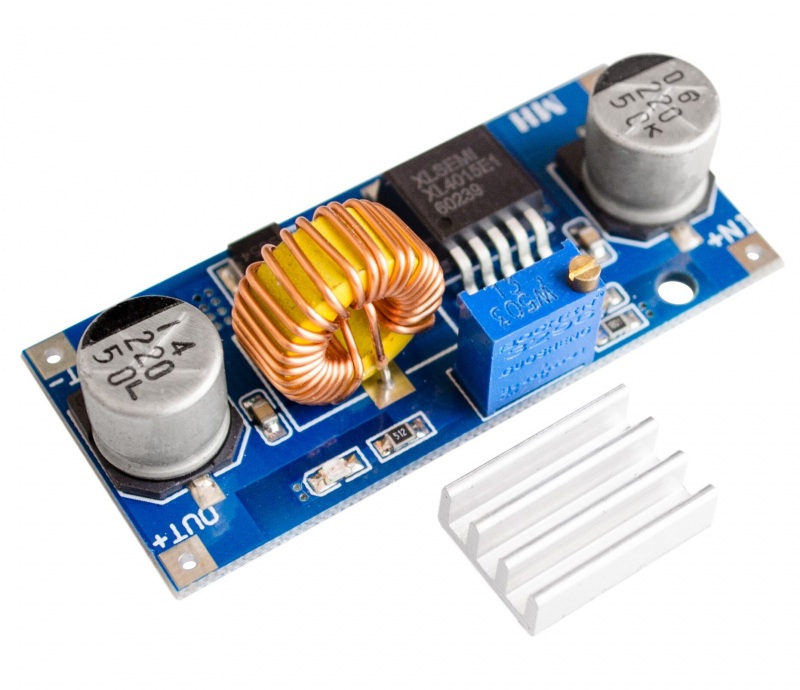

• 1x modul convertor DC-DC XL4015

• 1x radiator, livrat separat, nemontat

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se monteaza radiatorul pe circuitul integrat, folosind o metoda de fixare termica adecvata si evitand contactul cu pinii sau componentele invecinate.

2. Se lipeste firul pozitiv al sursei la IN+ si firul negativ la IN-.

3. Se fixeaza placa pe distantiere, astfel incat partea inferioara sa nu atinga suprafete conductoare.

4. Se porneste alimentarea fara consumator conectat si se masoara tensiunea intre OUT+ si OUT- cu un multimetru.

5. Se ajusteaza potentiometrul pana la obtinerea tensiunii necesare.

6. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

7. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Se asigura circulatia aerului in jurul modulului; daca racirea este insuficienta, se reduce sarcina sau se adauga ventilatie.

• Limitele maxime de tensiune, curent si putere nu garanteaza functionarea simultana la toate valorile maxime.

• Sursa de alimentare, cablurile si conexiunile se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• Se monteaza o siguranta corespunzatoare pe circuitul de intrare.

• Se verifica polaritatea inainte de alimentare.

• Modulul se utilizeaza numai cu surse de curent continuu.
