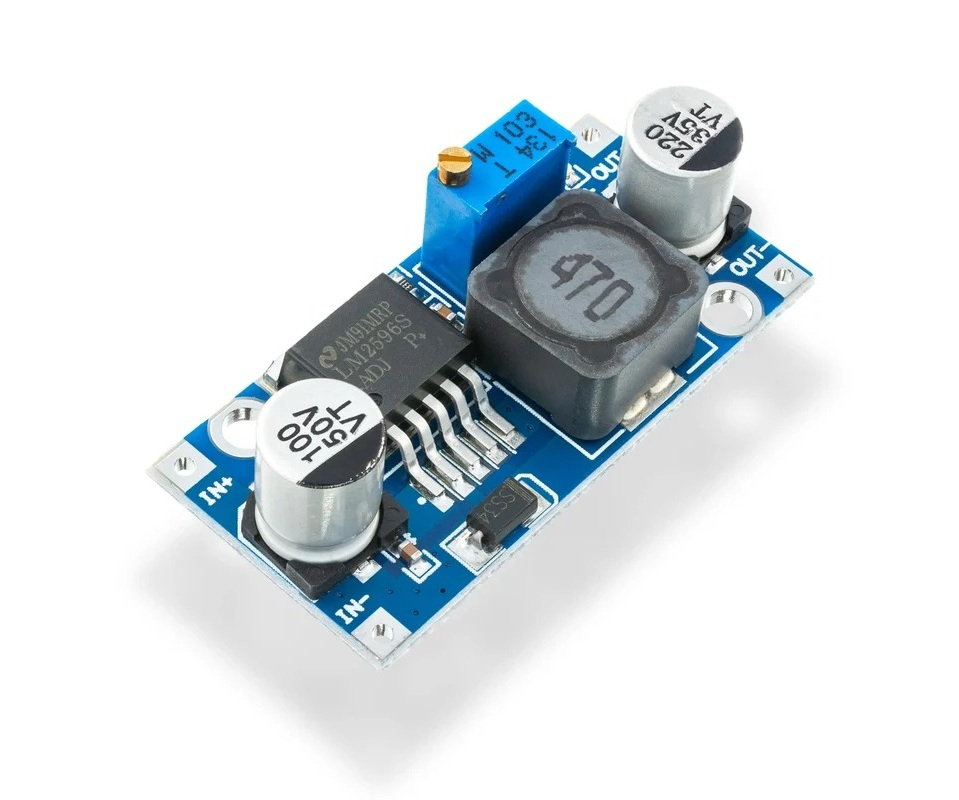

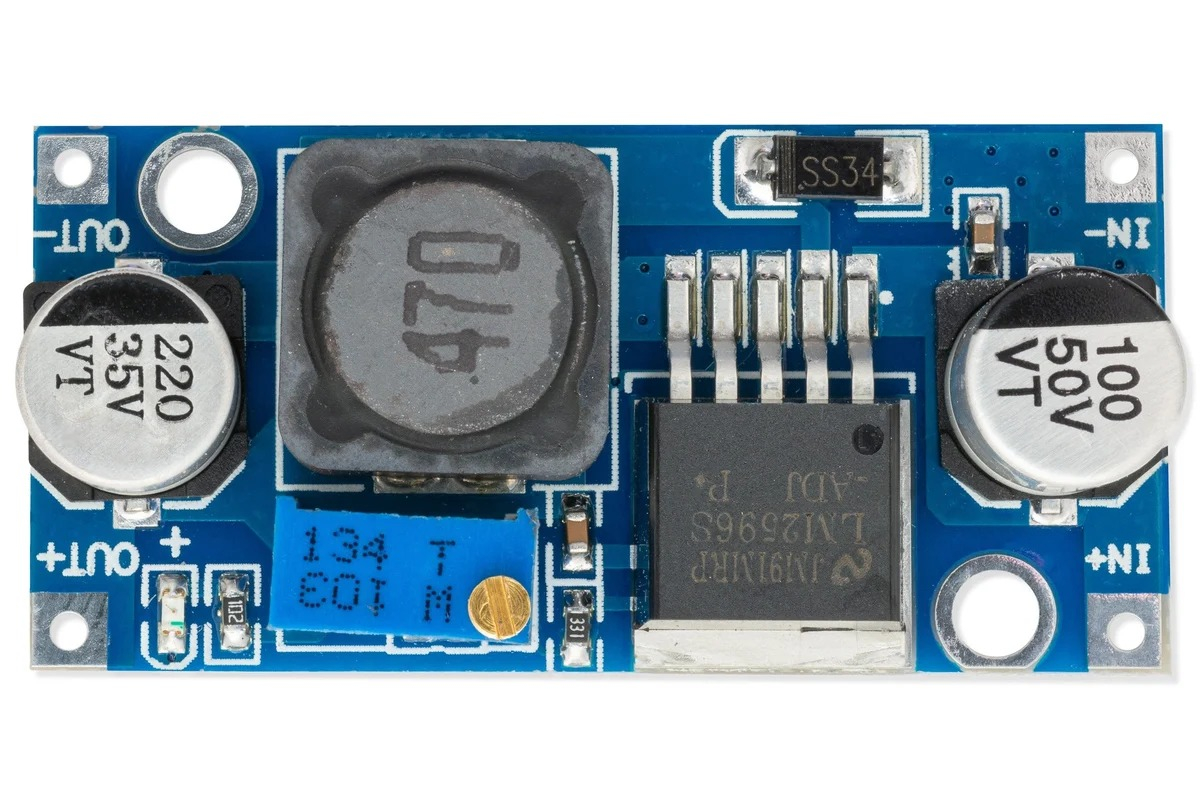

Modulul LM2596 este un convertor DC-DC step-down care reduce tensiunea unei surse continue si permite reglarea iesirii printr-un potentiometru multitura. Este potrivit pentru surse reglabile, alimentarea modulelor electronice, circuitelor de control si proiecte de testare, atunci cand tensiunea necesara consumatorului este mai mica decat cea a sursei.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down

• Circuit principal: LM2596

• Tensiune de intrare: 4-35V DC

• Tensiune de iesire: 1.23-30V DC, reglabila

• Curent maxim de iesire: 3A, cu racire suplimentara

• Curent de iesire recomandat: pana la 2A

• Reglaj limita de curent: nu

• Eficienta conversiei: pana la 92%

• Ondulatie a tensiunii de iesire: sub 30mV

• Frecventa de comutare: 150kHz

• Protectie la scurtcircuit: da

• Protectie la polaritate inversa: nu

• Temperatura de lucru: -45°C pana la +85°C

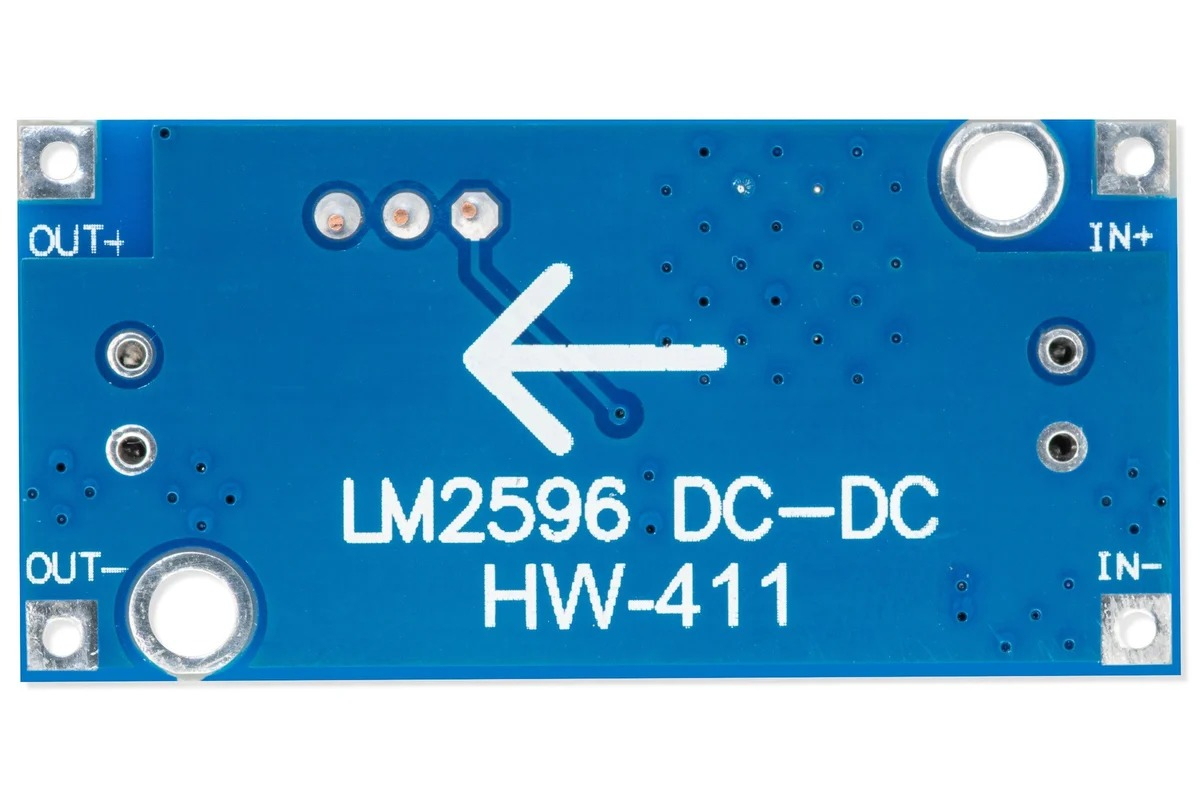

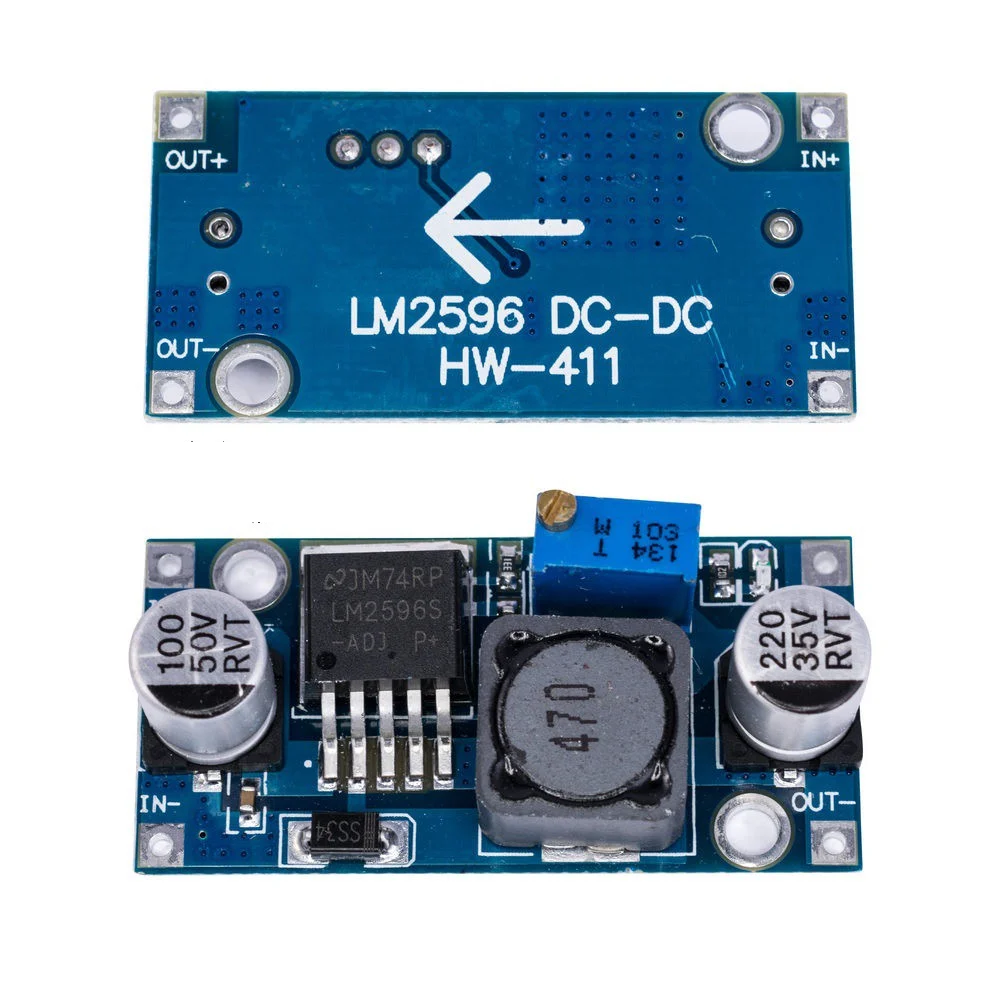

• Conexiuni intrare: IN+ / IN-

• Conexiuni iesire: OUT+ / OUT-

• Metoda de conectare: lipire pe pad-urile placii

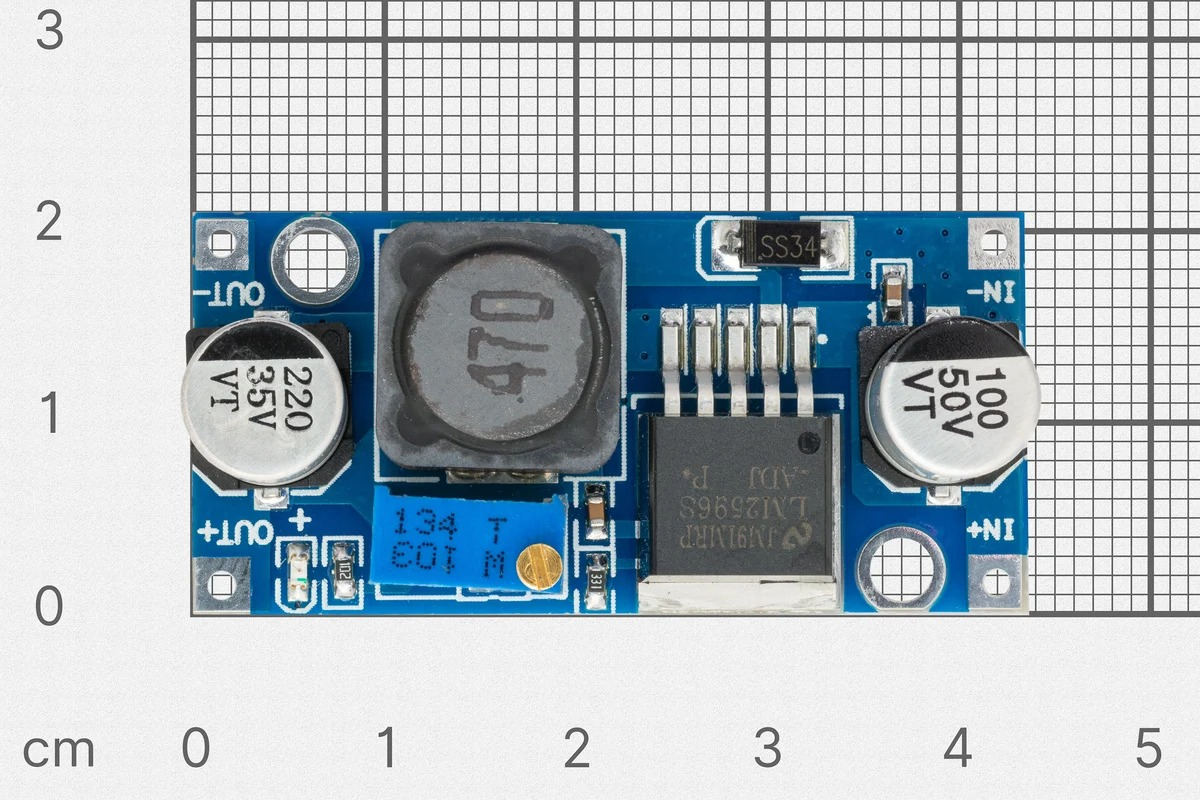

• Dimensiuni modul: 43x21x14mm

Continut pachet:

• 1 x convertor DC-DC step-down LM2596.

Instructiuni de montaj si utilizare:

1. Cu alimentarea deconectata, se lipesc conductoarele sursei pe pad-urile IN+ si IN-, respectand polaritatea.

2. Modulul se fixeaza astfel incat partea inferioara sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara consumator conectat si se masoara tensiunea intre OUT+ si OUT- cu un multimetru.

4. Se ajusteaza potentiometrul pana la obtinerea tensiunii necesare.

5. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

6. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de intrare se mentine cu cel putin aproximativ 1.5V peste tensiunea de iesire; modulul nu ridica tensiunea.

• Curentul maxim nu este garantat in orice combinatie de tensiune si temperatura.

• Se asigura ventilatie si disipare termica adecvata pentru sarcina utilizata.

• Limita interna de protectie nu reprezinta un reglaj de curent constant pentru consumator.

• Sursa de intrare se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• Nu se inverseaza polaritatea alimentarii si nu se scurtcircuiteaza intentionat iesirea.

• Modulul se alimenteaza exclusiv cu tensiune continua.

• Conexiunile se realizeaza numai cu alimentarea deconectata.
