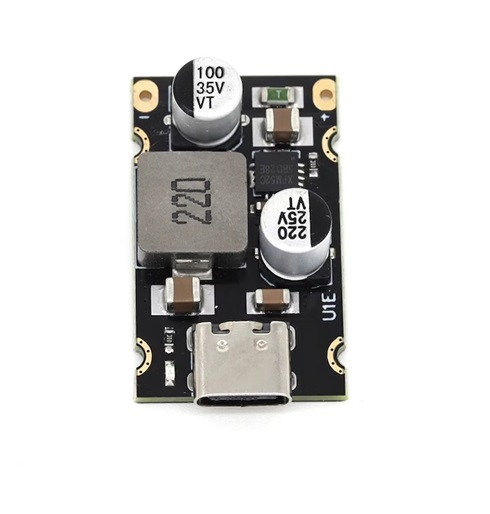

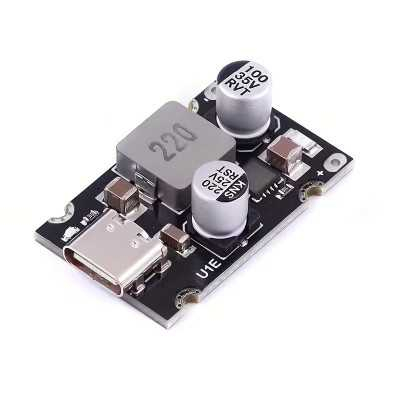

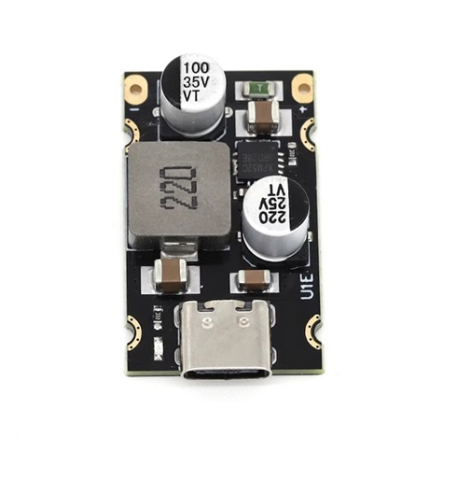

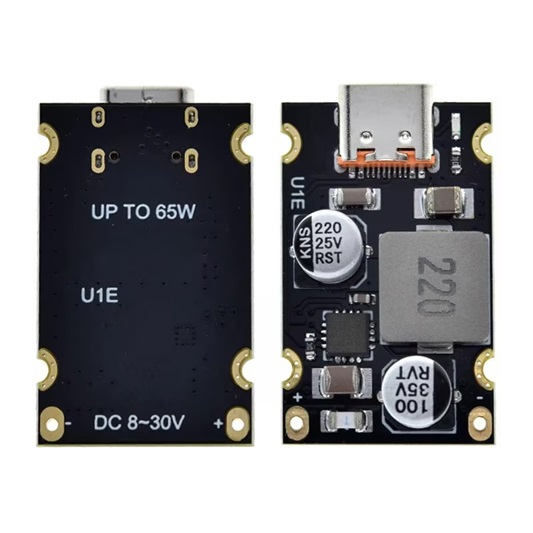

Modulul de incarcare rapida USB-C PD 65W este potrivit pentru proiecte electronice, surse de alimentare personalizate, adaptoare DIY, power bank-uri, statii portabile si aplicatii care necesita iesire USB-C cu suport pentru incarcare rapida.

Modulul functioneaza cu tensiune de intrare DC 8V-30V. Tensiunea de iesire se ajusteaza automat intre 3.3V si 21V atunci cand este conectat la un dispozitiv compatibil Type-C. Pentru functionare corecta, tensiunea de intrare trebuie sa fie mai mare decat tensiunea de iesire solicitata de dispozitiv. Pentru activarea incarcarii rapide la 20V, tensiunea de intrare trebuie sa depaseasca 20V.

Produsul suporta o putere maxima de iesire de 65W, cu trepte de iesire de 5V/3A, 9V/3A, 12V/3A si 20V/3.25A. Eficienta de conversie este intre 92% si 97%, in functie de tensiunea de intrare, tensiunea de iesire si consumul dispozitivului conectat.

Modulul este compatibil cu mai multe protocoale de incarcare rapida, inclusiv USB Power Delivery, Qualcomm QC2.0 si QC3.0, Huawei FCP si SCP, Samsung AFC, MTK PE+ si Apple Protocol. Suporta si protocol de iesire PD2.0/PD3.1 cu PPS, pentru dispozitive compatibile.

Pentru siguranta in utilizare, modulul include protectii la supratensiune si subtensiune la intrare, supracurent la intrare, supracurent si scurtcircuit la iesire, precum si protectie generala la supraincalzire. Este destinat integrarii in proiecte electronice si necesita conectare corecta in circuit.

Specificatii tehnice:

• Tip produs: modul incarcare rapida
• Versiune: Standard Version PD65W
• Conector iesire: USB-C Type-C
• Putere maxima iesire: 65W
• Tensiune de intrare: DC 8V-30V
• Tensiune de iesire: ajustare automata 3.3V-21V, cu dispozitive compatibile Type-C
• Eficienta conversie: 92%-97%
• Riplul tensiunii de iesire: sub 300mV
• Curent fara sarcina: sub 2mA

Trepte de iesire suportate:

• 5V: 3A
• 9V: 3A
• 12V: 3A
• 20V: 3.25A

Protocoale de incarcare suportate:

• BC1.2
• Apple Protocol
• Qualcomm QC2.0
• Qualcomm QC3.0
• Huawei FCP
• Huawei SCP
• Samsung AFC
• MTK PE+1.1
• MTK PE+2.0
• USB PD2.0 / PD3.1
• PPS

Protectii integrate:

• Protectie la supratensiune la intrare
• Protectie la subtensiune la intrare
• Protectie la supracurent la intrare
• Protectie la supracurent la iesire
• Protectie la scurtcircuit la iesire
• Protectie la supraincalzire

Atentie:

Produsul este destinat specialistilor, tehnicienilor si persoanelor pasionate de electronica. Nu include instructiuni suplimentare de asamblare sau utilizare. Pentru utilizare corecta, tensiunea de intrare trebuie aleasa in functie de tensiunea de iesire dorita si de consumul dispozitivului conectat.
