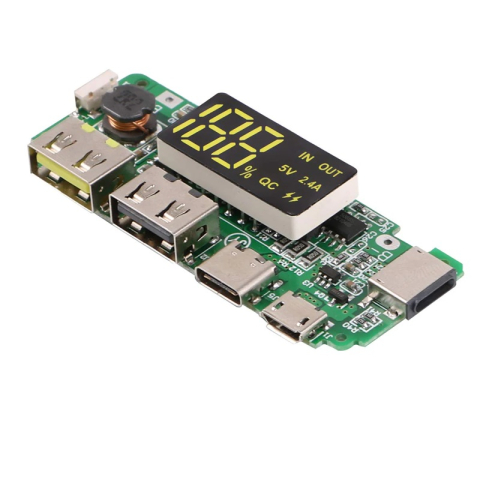

Modulul powerbank cu incarcare rapida permite construirea unei baterii externe folosind un acumulator compatibil. Este potrivit pentru proiecte de electronica si surse portabile de energie, destinate alimentarii telefoanelor si accesoriilor USB.

Caracteristici principale:

• Permite incarcarea acumulatorului in timp ce alimenteaza dispozitive conectate.

• Accepta alimentarea simultana a consumatorilor prin porturile USB-A1, USB-A2 si USB-C.

• Include protectie la supratensiune pe intrare, supracurent si scurtcircuit la intrare, depasirea timpului de incarcare, supratensiune la incarcare si temperatura.

Specificatii tehnice:

• Tensiune de intrare: 4.5–13.5V

• Interval tensiune acumulator: 2.8–4.5V

• Putere maxima de iesire: 22.5W

• Tensiune de iesire implicita: 5V

• Interval de reglare a iesirii in incarcare rapida: 3–12V

• Profiluri de iesire: 5V/3.4A; 9V/2.5A

• Putere maxima de intrare in incarcare rapida: 21W

• Tensiune uzuala de intrare in incarcare rapida: 9V

• Tensiune la utilizarea mai multor porturi: 5V la intrare/iesire

• Eficienta de conversie declarata: 95%

• Porturi: 2 x USB-A, 1 x USB-C, 1 x Micro USB-B, 1 x interfata iOS

• Constructie: placa de circuit imprimat

• Temperatura de functionare: −20°C pana la 60°C

• Dimensiuni: 71.8x27mm

• Greutate: 11g

Compatibilitate:

• USB-A1 si USB-A2, iesire: QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1

• USB-C, iesire: PPS, PD3.0, PD2.0, QC4+, QC3.0, QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP

• USB-C, intrare: PD3.0, PD2.0, AFC, FCP, SCP, PE1.1

• Micro USB-B, intrare: QC2.0, AFC, FCP, SCP, PE1.1

• Interfata iOS: incarcare PD si incarcare standard 5V/2.4A

Instructiuni de montaj:

1. Cu sursele externe deconectate, se identifica bornele pentru acumulator dupa marcajele placii.

2. Se verifica potrivirea acumulatorului cu tensiunea finala de incarcare configurata pe modul.

3. Se conecteaza acumulatorul la bornele dedicate, respectand polaritatea.

4. Placa se fixeaza intr-o carcasa, izolata de elementele metalice si cu acces la conectori.

Utilizare:

Incarcarea rapida se activeaza prin negocierea protocolului intre modul si dispozitivul conectat, cu o sursa si un cablu compatibile. Acest regim este destinat utilizarii unui singur port.

Recomandari si precautii:

• Tensiunea de intrare nu se aplica la bornele acumulatorului.

• Nu se conecteaza acumulatori in serie care depasesc intervalul admis la bornele bateriei.

• Puterea maxima nu este disponibila separat pe fiecare port si depinde de protocolul negociat, acumulator si cabluri.

• Acumulatorul si conductoarele trebuie dimensionate pentru curentul necesar functionarii modulului.

• Se asigura disiparea caldurii, fara acoperirea componentelor cu materiale termoizolante.

• Nu se utilizeaza acumulatori deteriorati sau umflati, iar conexiunile se protejeaza impotriva scurtcircuitelor.
