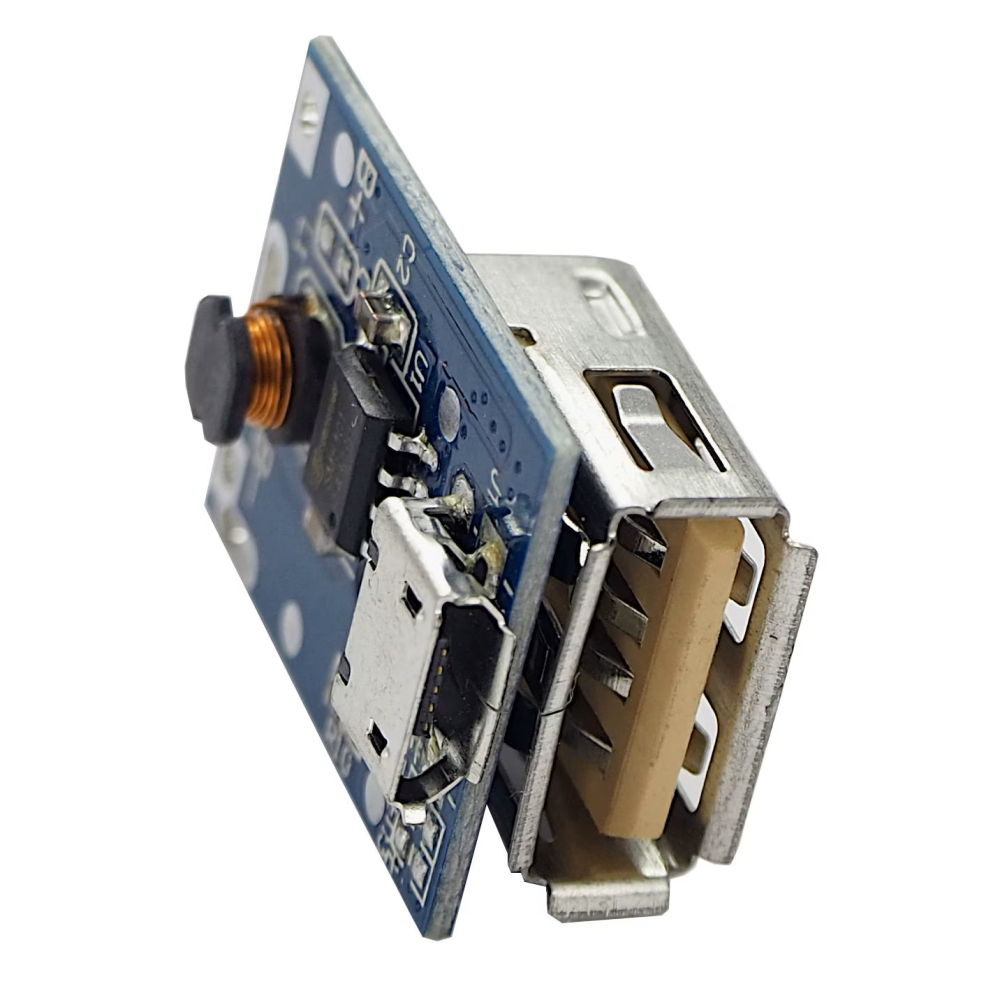

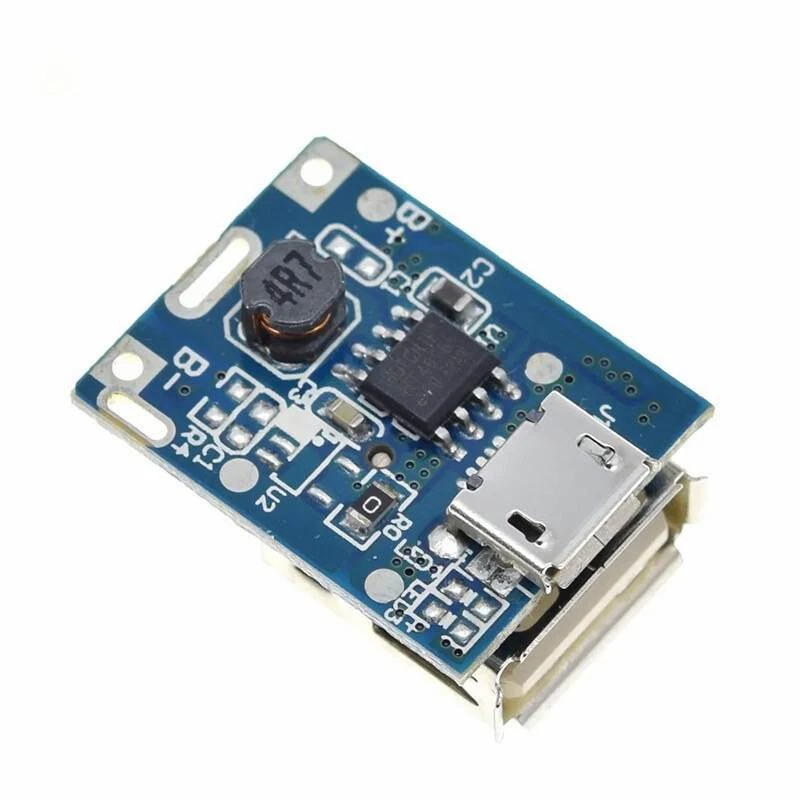

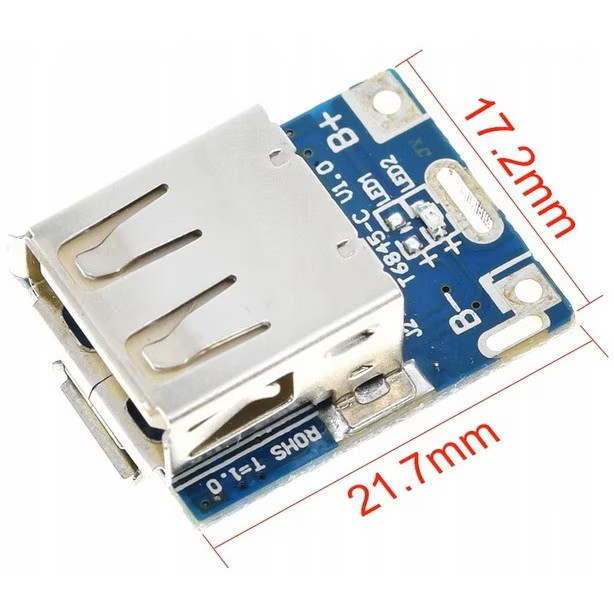

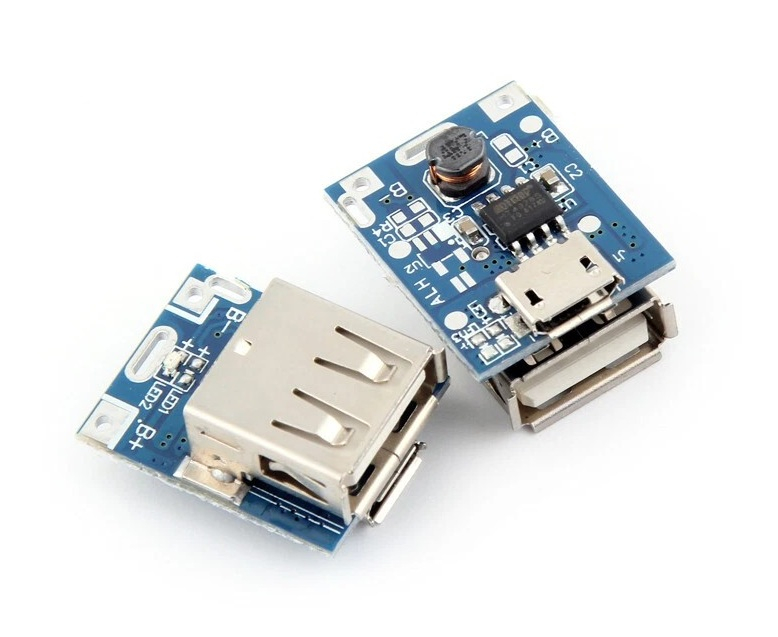

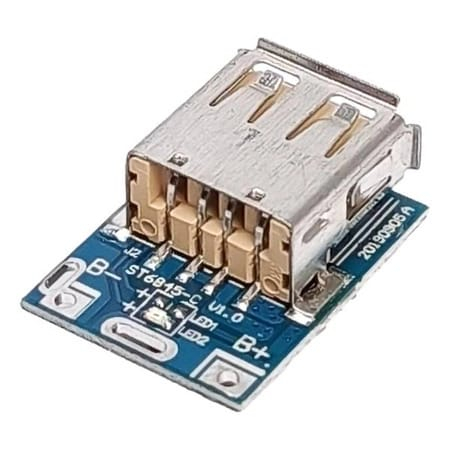

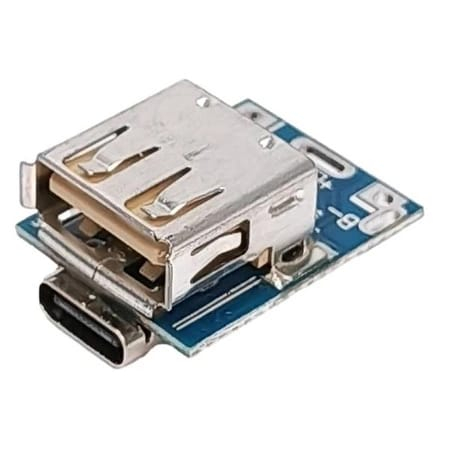

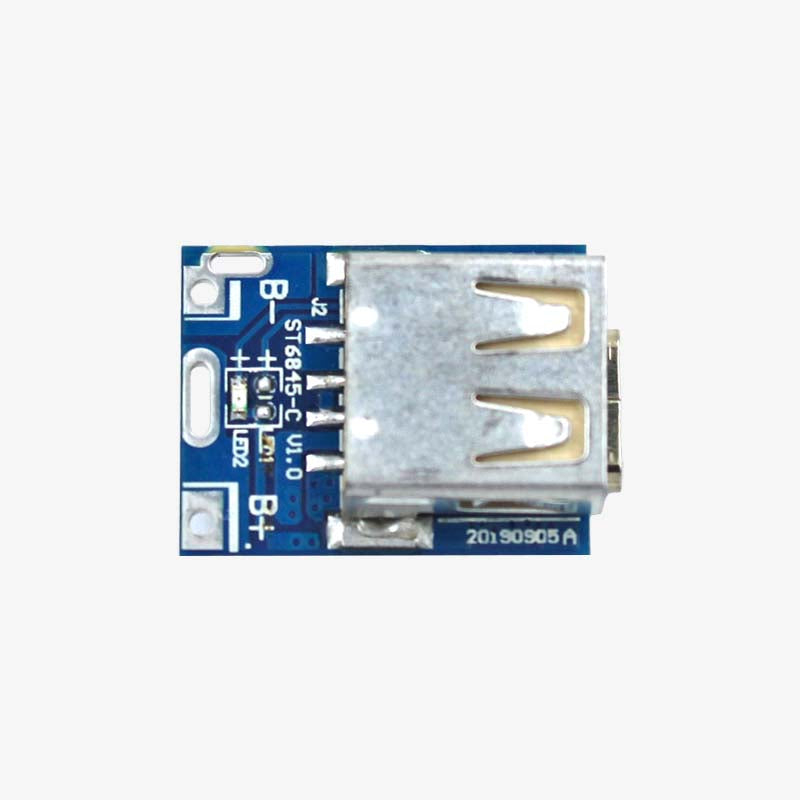

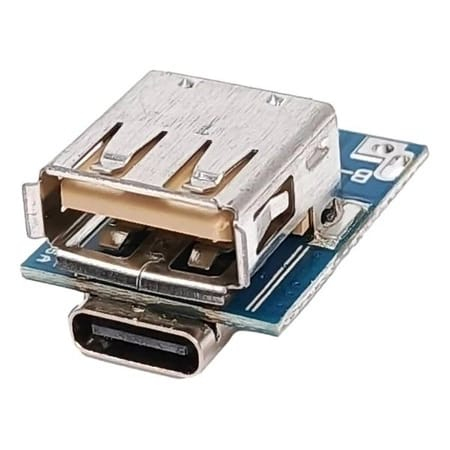

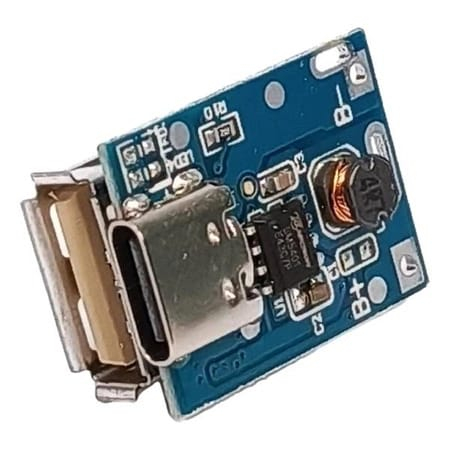

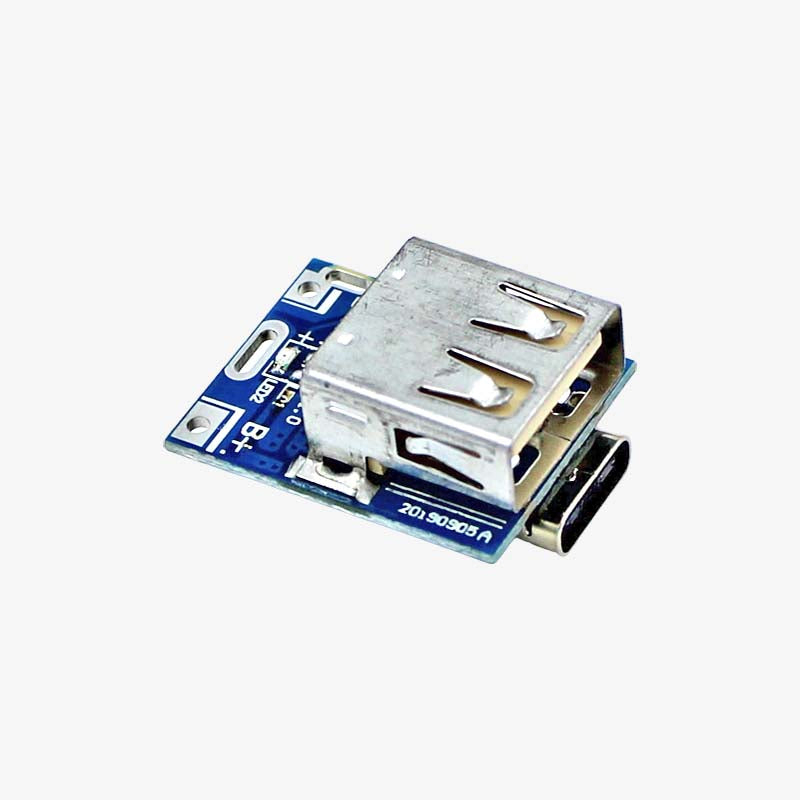

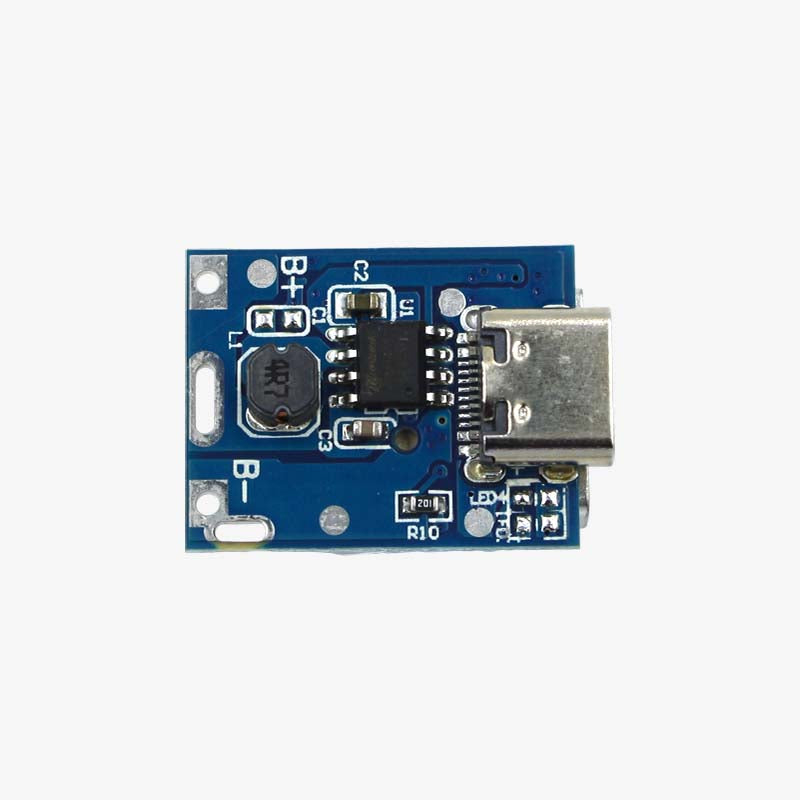

Modulul 134N3P este destinat incarcarii unei celule Li-Ion de 3.7V si alimentarii consumatorilor USB la 5V. Incarcarea bateriei se realizeaza prin conectorul USB Type-C, iar energia stocata este convertita la o tensiune de iesire de 5V prin conectorul USB-A.

Modulul integreaza functia de incarcare a bateriei, conversia step-up si protectia la descarcare excesiva. Tensiunea de incarcare este presetata la 4.2V, cu o precizie declarata de ±1%, iar descarcarea bateriei este oprita la aproximativ 2.9V.

Este potrivit pentru realizarea unor surse portabile, module powerbank, dispozitive USB si proiecte electronice alimentate dintr-o singura celula Li-Ion.

Caracteristici principale:

• Incarcare prin USB Type-C, curent de incarcare pana la 1A.
• Iesire 5V 1A prin conector USB-A.
• Tensiune de incarcare presetata 4.2V, precizie ±1%.
• Protectie la descarcare excesiva, oprire la aproximativ 2.9V.
• Randament de aproximativ 85% la intrare 3.7V si iesire 5V/1A.

Specificatii tehnice:

• Model: 134N3P
• Tip modul: incarcare Li-Ion si convertor step-up
• Tip baterie: o celula Li-Ion de 3.7V
• Tensiune de intrare: 3.7-5.5V DC
• Conector de incarcare: USB Type-C
• Curent de incarcare: pana la 1A
• Tensiune de incarcare: 4.2V
• Precizie tensiune de incarcare: ±1%
• Tensiune de iesire: 5V DC
• Curent de iesire: pana la 1A
• Conector de iesire: USB-A mama
• Tensiune oprire descarcare: 2.9V
• Randament la descarcare: aproximativ 85% la intrare 3.7V si iesire 5V/1A
• Protectie integrata: protectie la descarcarea excesiva a bateriei

Continut pachet:

• 1 x modul incarcare Li-Ion 134N3P

Instructiuni de montaj:

1. Se conecteaza bateria Li-Ion la terminalele B+ si B-, respectand polaritatea.
2. Se monteaza modulul intr-o carcasa izolatoare, evitand contactul cu suprafete metalice.
3. Se verifica legaturile inainte de conectarea la sursa de incarcare.

Utilizare:

Se alimenteaza modulul prin conectorul USB Type-C pentru incarcarea bateriei, iar consumatorul se conecteaza la iesirea USB-A de 5V. Modulul opreste automat iesirea la o tensiune a bateriei de aproximativ 2.9V.

Recomandari si precautii:

• Modulul este destinat exclusiv unei singure celule Li-Ion de 3.7V; nu se conecteaza celule in serie sau in paralel la acest modul.
• Se respecta polaritatea la conectarea bateriei in terminalele B+ si B-; inversarea polaritatii poate deteriora modulul sau bateria.
• Se utilizeaza o celula Li-Ion in stare buna, fara deformari, umflaturi sau deteriorari vizibile.
• Curentul la iesirea USB-A nu trebuie sa depaseasca 1A; depasirea poate duce la incalzire excesiva sau la caderea tensiunii de iesire.
• Protectia la descarcare excesiva opreste iesirea la aproximativ 2.9V, dar nu inlocuieste o incarcare periodica a celulei ramase neutilizate timp indelungat.
• Se evita scurtcircuitarea terminalelor bateriei sau a conectorilor USB.
• Modulul se monteaza intr-o carcasa izolatoare, ferita de umezeala si de contactul cu suprafete metalice.
• Incarcarea se face doar prin conectorul USB Type-C, cu o sursa sau incarcator standard USB; nu se aplica tensiuni peste 5.5V la intrare.
• Montajul si conectarea trebuie facute de o persoana cu cunostinte de baza in electronica; conectarea incorecta poate deteriora modulul sau bateria.

Compatibilitate:

• Celule Li-Ion unice de 3.7V, tip 18650 sau alte formate compatibile
• Dispozitive si consumatori alimentati prin USB-A 5V
• Surse portabile, module powerbank si montaje electronice proprii
