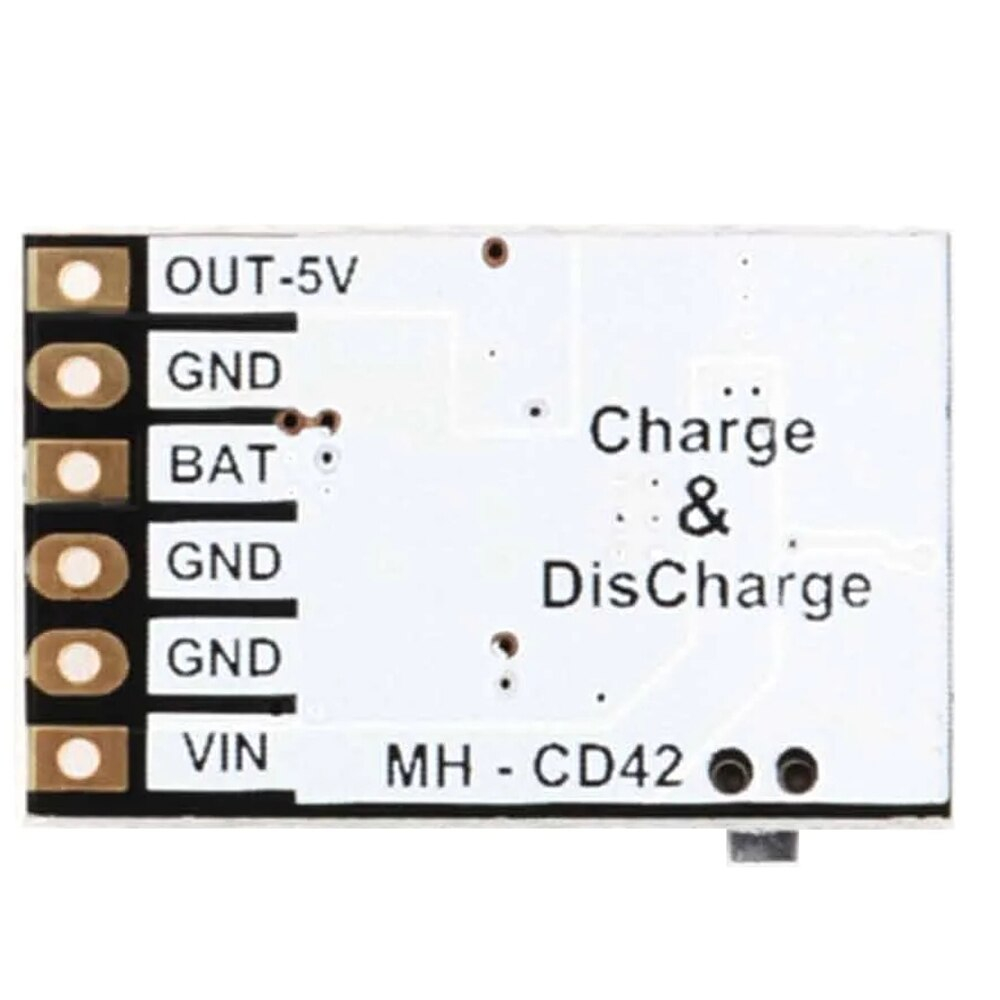

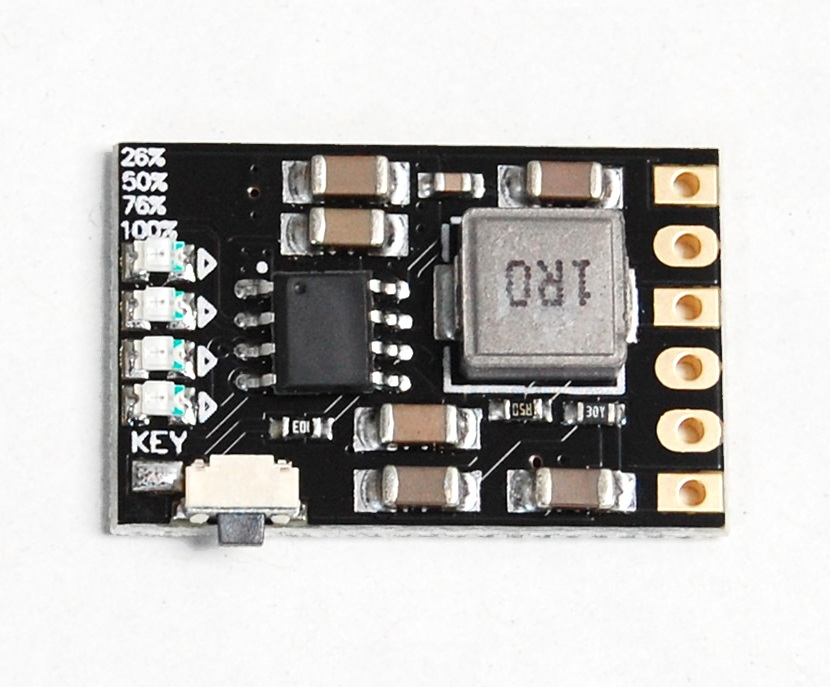

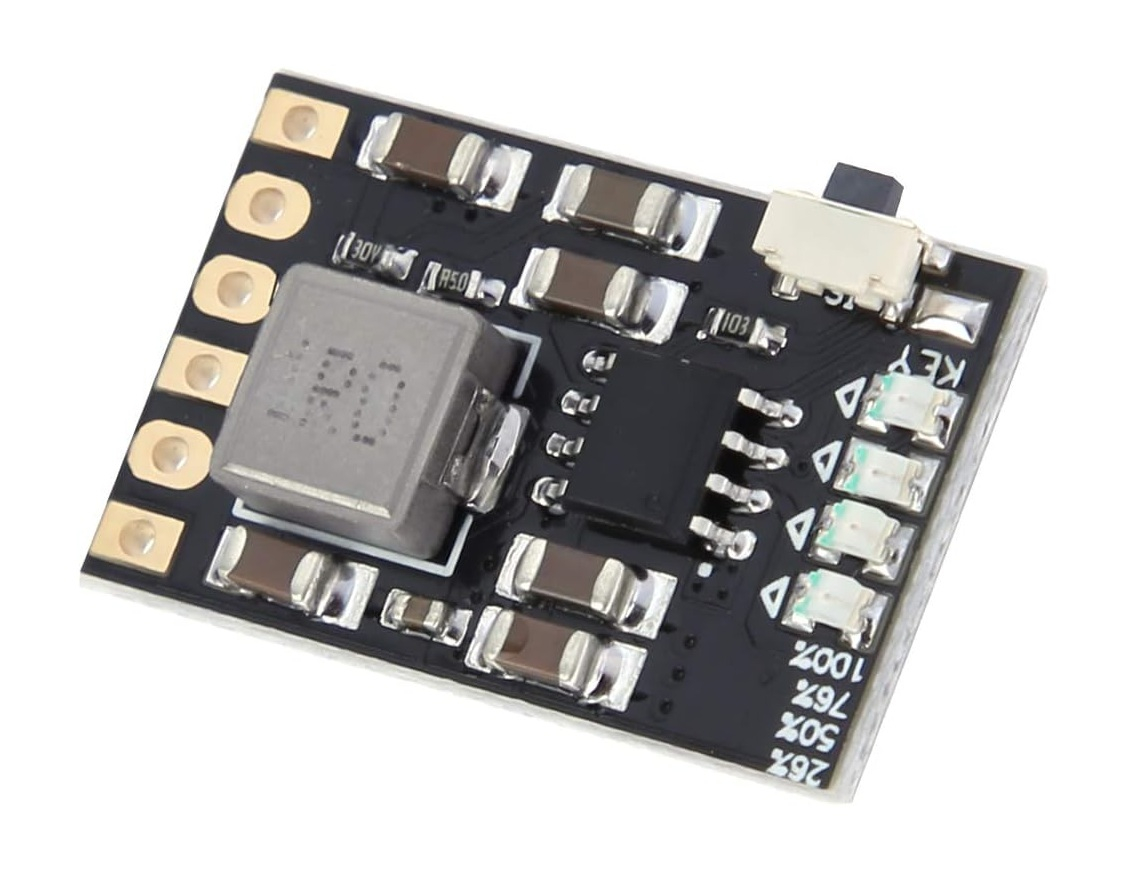

Modulul este destinat incarcarii si descarcarii unei celule Li-Ion 18650 de 3.7V/4.2V, cu conversie step-up a tensiunii la iesire de 5V. Tensiunea de incarcare este presetata la 4.2V, cu o precizie declarata de ±1%, iar curentul de incarcare ajunge pana la 2.1A.

Modulul integreaza un set complet de protectii: la supracurent (OCP), supratensiune (OVP), scurtcircuit (SCP) si supraincalzire (OTP), asigurand o functionare sigura a celulei Li-Ion pe toata plaja de temperaturi de lucru, de la -20°C la +85°C.

Cu un randament de conversie la descarcare de pana la 96% si dimensiuni compacte de 25x16x4mm, modulul este potrivit pentru surse portabile si montaje electronice alimentate dintr-o singura celula Li-Ion.

Caracteristici principale:

• Curent de incarcare pana la 2.1A, curent de descarcare pana la 2.4A.
• Tensiune de incarcare completa 4.2V, precizie ±1%.
• Randament de conversie la descarcare de pana la 96%.
• Protectii integrate OCP/OVP/SCP/OTP.
• Consum in repaus foarte redus: 100µA la incarcare, 50µA la descarcare.
• Dimensiuni compacte, 25x16x4mm.

Specificatii tehnice:

• Tensiune de incarcare: 4.5-5.5V DC (recomandat 5V)
• Curent de incarcare: 0-2.1A
• Curent de repaus la incarcare: 100µA
• Tensiune de incarcare completa: 4.2V ±1%
• Curent de descarcare: 0-2.4A
• Curent de repaus la descarcare: 50µA
• Eficienta conversie la descarcare: maxim 96%
• Tensiune de iesire: 5V
• Curent de iesire: 0-2.4A
• Temperatura de functionare: -20°C / +85°C
• Dimensiuni: 25x16x4mm
• Greutate: 3g
• Finisaj placa PCB: Immersion Gold
• Protectii integrate: OCP, OVP, SCP, OTP

Continut pachet:

• 1 x modul incarcare-descarcare Li-Ion 18650

Instructiuni de montaj:

1. Se conecteaza celula Li-Ion la terminalele B+ si B-, respectand polaritatea.
2. Se monteaza modulul intr-o carcasa izolatoare, evitand contactul cu suprafete metalice.
3. Se verifica legaturile inainte de conectarea la sursa de alimentare.

Utilizare:

Se alimenteaza modulul cu o tensiune de 4.5-5.5V DC (recomandat 5V) pentru incarcarea celulei, iar consumatorul se conecteaza la iesirea de 5V. Protectiile integrate OCP/OVP/SCP/OTP opresc automat functionarea in caz de supracurent, supratensiune, scurtcircuit sau supraincalzire.

Recomandari si precautii:

• Modulul este destinat exclusiv unei singure celule Li-Ion 18650; nu se conecteaza celule in serie sau in paralel la acest modul.
• Se respecta polaritatea la conectarea bateriei in terminalele B+ si B-; inversarea polaritatii poate deteriora modulul sau bateria.
• Se utilizeaza o celula Li-Ion in stare buna, fara deformari, umflaturi sau deteriorari vizibile.
• Curentul de iesire nu trebuie sa depaseasca 2.4A; depasirea poate duce la activarea protectiei la supracurent.
• Se asigura o racire adecvata in functie de curentul utilizat, pentru functionare in intervalul -20°C/+85°C.
• Se evita scurtcircuitarea terminalelor bateriei sau ale modulului.
• Modulul se monteaza intr-o carcasa izolatoare, ferita de umezeala si de contactul cu suprafete metalice.
• Montajul si conectarea trebuie facute de o persoana cu cunostinte de baza in electronica; conectarea incorecta poate deteriora modulul sau bateria.

Compatibilitate:

• Celule Li-Ion 18650 unice de 3.7V/4.2V
• Dispozitive si consumatori alimentati la 5V
• Surse portabile si montaje electronice proprii
