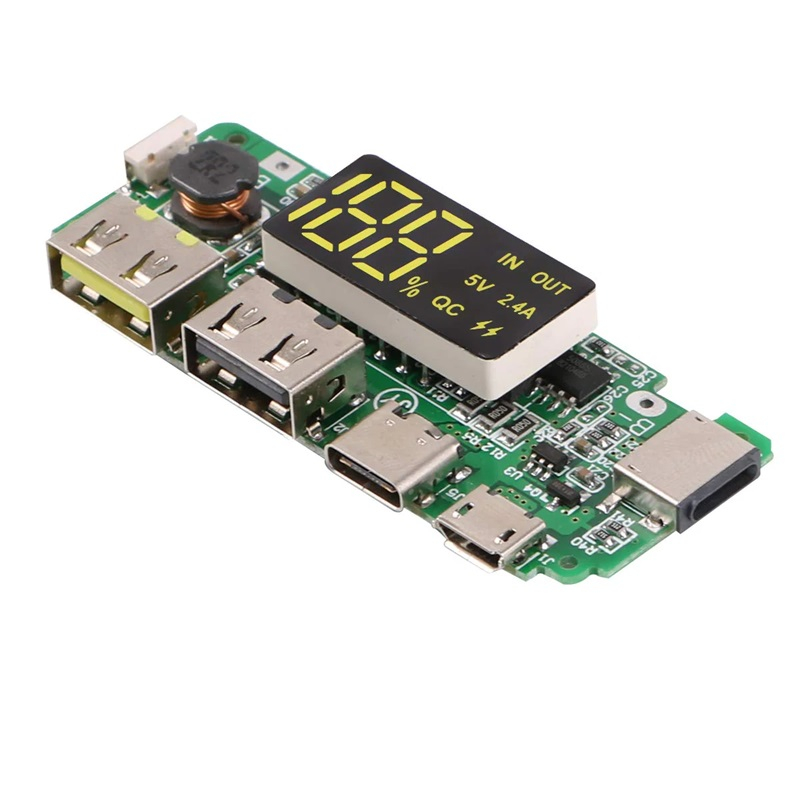

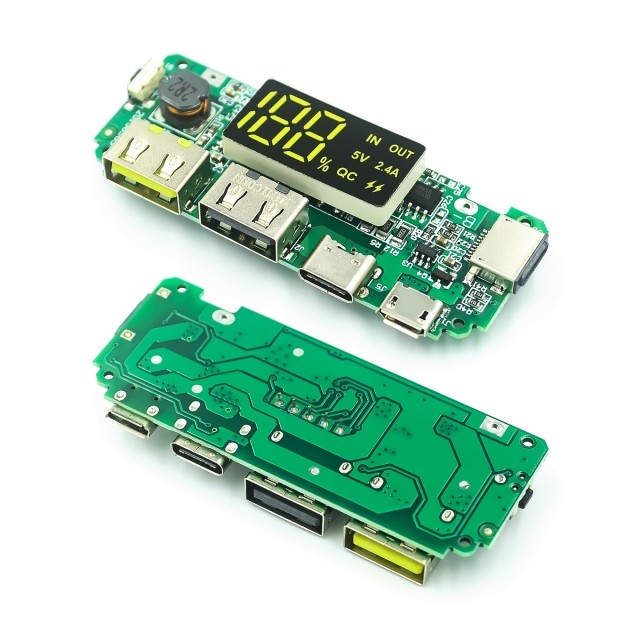

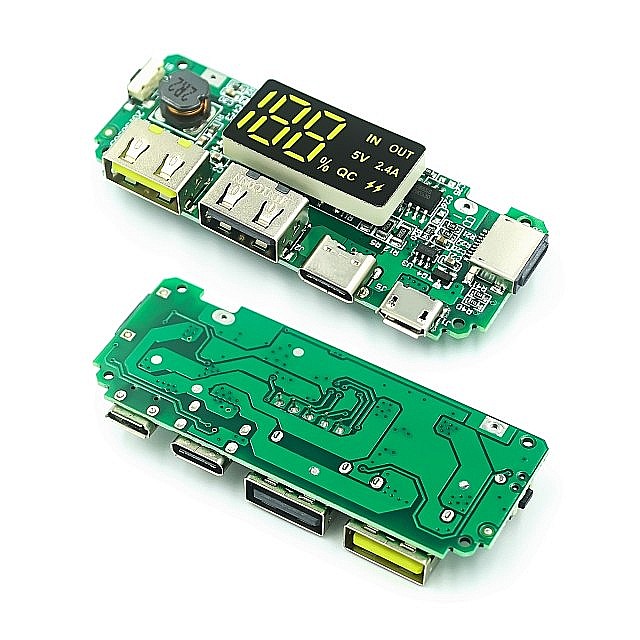

Modulul este destinat incarcarii si descarcarii unei celule Li-Ion 18650, oferind 2 iesiri USB-A pentru alimentarea dispozitivelor si intrari de incarcare prin USB Type-C sau Micro-USB. Un afisaj digital LED indica procentul curent al bateriei, atat la incarcare, cat si la descarcare.

Modulul integreaza un circuit de protectie a bateriei cu praguri precise pentru supraincarcare si descarcare excesiva, asigurand o functionare sigura a celulei pe intervalul de temperatura -5°C / +45°C. Iesirea furnizeaza o tensiune de 5V cu un curent de pana la 2.4A, afisat direct pe ecranul modulului alaturi de simbolurile QC (Quick Charge) si de incarcare activa.

Este potrivit pentru realizarea unor surse portabile, module powerbank si montaje electronice alimentate dintr-o singura celula Li-Ion 18650.

Caracteristici principale:

• 2 iesiri USB-A, plus intrari de incarcare USB Type-C si Micro-USB.
• Afisaj digital LED cu procent baterie, indicatii IN/OUT si simbol QC.
• Iesire 5V, curent de pana la 2.4A.
• Protectie completa: supraincarcare, descarcare excesiva si scurtcircuit.
• Consum in repaus foarte redus, maxim 50-60µA.

Specificatii tehnice:

• Tip modul: incarcare/descarcare Li-Ion cu afisaj digital
• Tip baterie: o celula Li-Ion 18650
• Iesiri: 2 x USB-A
• Intrari incarcare: USB Type-C, Micro-USB
• Tensiune de intrare (incarcare): 4.5-5.5V DC
• Tensiune baterie (B+ la B-): 3.0-4.2V
• Prag detectie supraincarcare: 4.20V ±0.05V
• Prag revenire dupa supraincarcare: 4.10V ±0.05V
• Prag detectie descarcare excesiva: 3.0V ±0.10V
• Prag revenire dupa descarcare excesiva: 3.10V ±0.10V
• Curent constant modul protectie (PCM): 2A
• Tensiune si curent de iesire (afisaj): 5V / 2.4A
• Curent continuu recomandat incarcare/descarcare: 1.5A / 2A
• Consum in repaus: maxim 50µA (standby), maxim 60µA (normal)
• Timp detectie scurtcircuit: sub 50µs
• Rezistenta interna modul protectie: maxim 65mΩ
• Temperatura de functionare: -5°C / +45°C
• Material carcasa/placa: ABS
• Dimensiuni: 65 x 25 x 5mm

Continut pachet:

• 1 x modul incarcator dublu USB cu afisaj LED

Instructiuni de montaj:

1. Se conecteaza celula Li-Ion 18650 la terminalele B+ si B-, respectand polaritatea.
2. Se monteaza modulul intr-o carcasa izolatoare, evitand contactul cu suprafete metalice.
3. Se verifica legaturile inainte de conectarea la sursa de alimentare.

Utilizare:

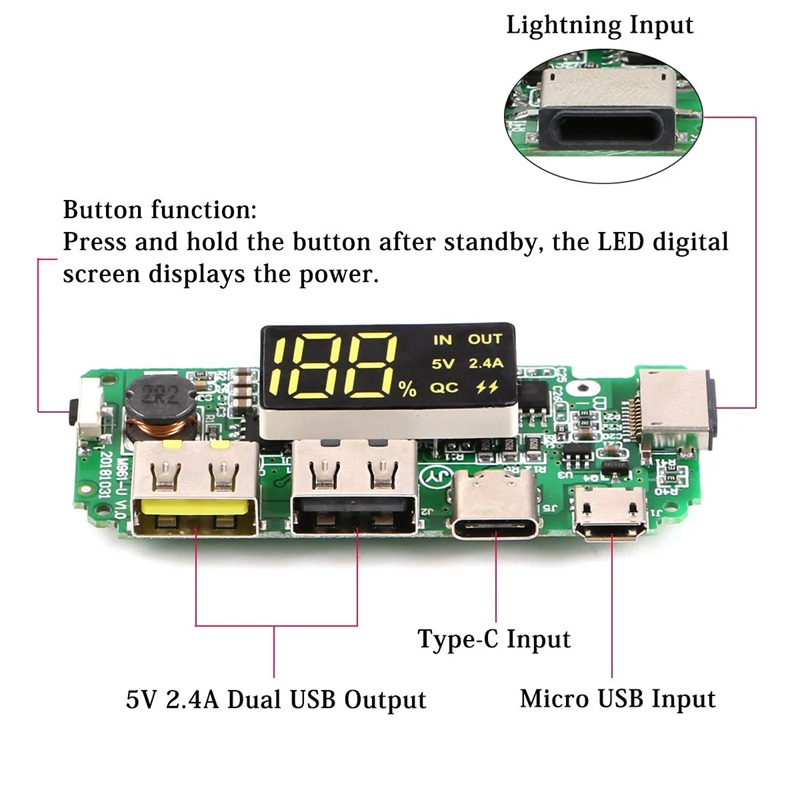

Se alimenteaza modulul prin USB Type-C sau Micro-USB pentru incarcarea bateriei; afisajul LED indica procentul curent de incarcare. La descarcare, se apasa scurt butonul pentru a activa afisajul, care indica puterea curenta a bateriei timp de aproximativ 30 de secunde; un dublu-click reactiveaza afisajul inainte de expirarea acestui interval. Consumatorii se conecteaza la cele doua iesiri USB-A.

Recomandari si precautii:

• Modulul este destinat exclusiv unei singure celule Li-Ion 18650; nu se conecteaza celule in serie sau in paralel la acest modul.
• Se respecta polaritatea la conectarea bateriei in terminalele B+ si B-; inversarea polaritatii poate deteriora modulul sau bateria.
• Se utilizeaza o celula Li-Ion in stare buna, fara deformari, umflaturi sau deteriorari vizibile.
• Curentul total de iesire nu trebuie sa depaseasca 2.4A; depasirea poate duce la activarea protectiei sau la incalzire excesiva.
• Se asigura o racire adecvata in functie de curentul utilizat, pentru functionare in intervalul -5°C/+45°C.
• Se evita scurtcircuitarea terminalelor bateriei sau ale porturilor USB.
• Modulul se monteaza intr-o carcasa izolatoare, ferita de umezeala si de contactul cu suprafete metalice.
• Montajul si conectarea trebuie facute de o persoana cu cunostinte de baza in electronica; conectarea incorecta poate deteriora modulul sau bateria.

Compatibilitate:

• Celula Li-Ion 18650 unica
• Dispozitive si consumatori alimentati prin USB-A 5V
• Surse portabile si module powerbank proprii
