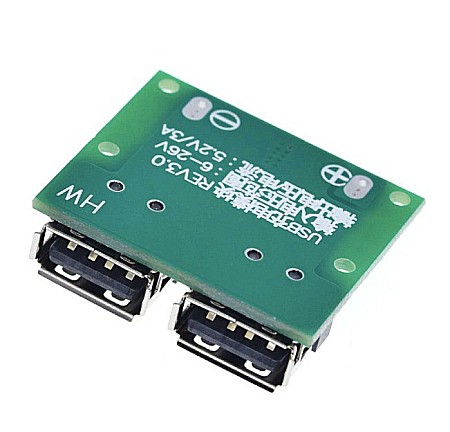

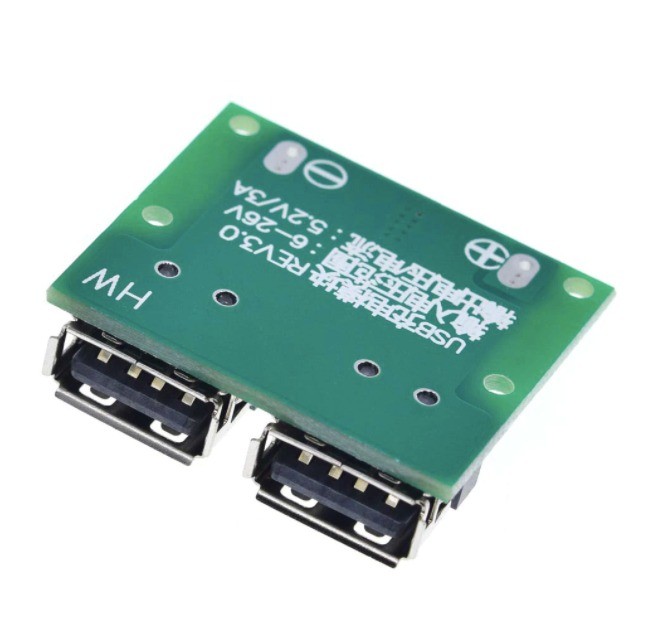

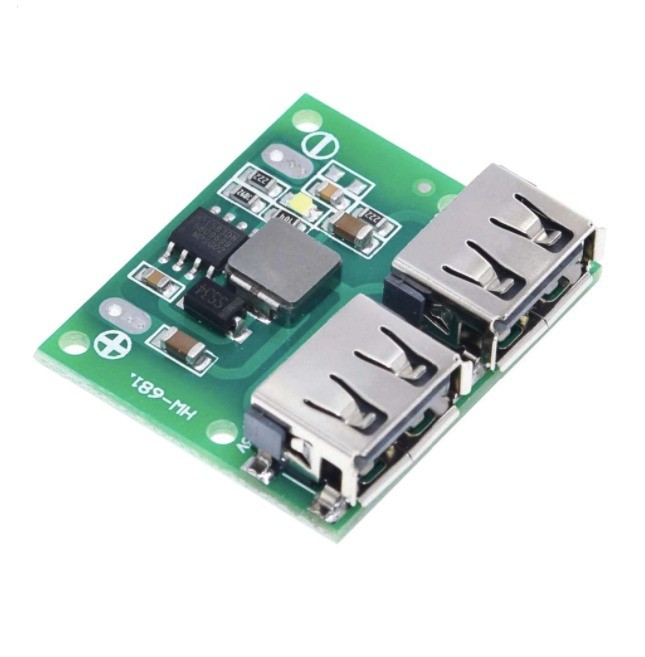

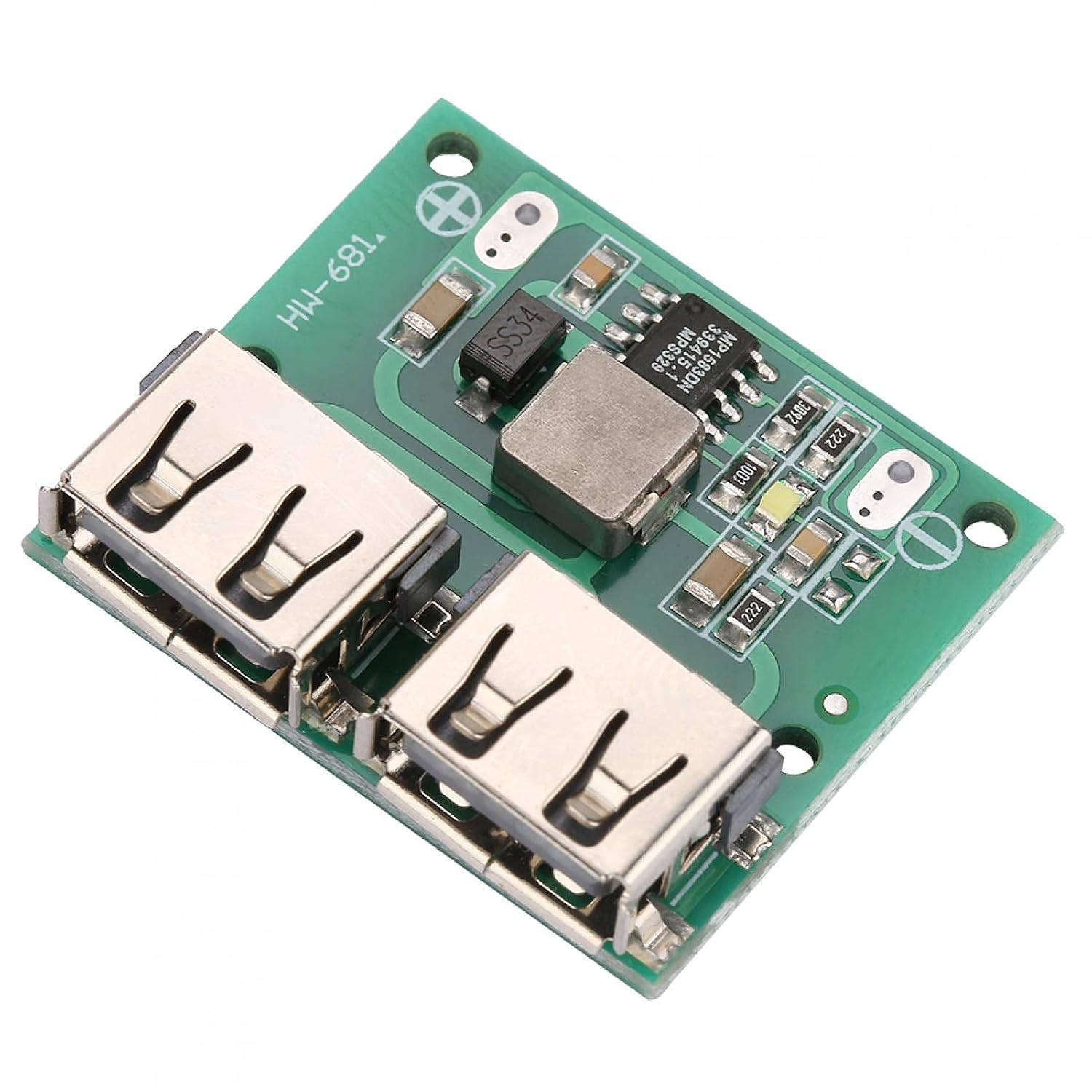

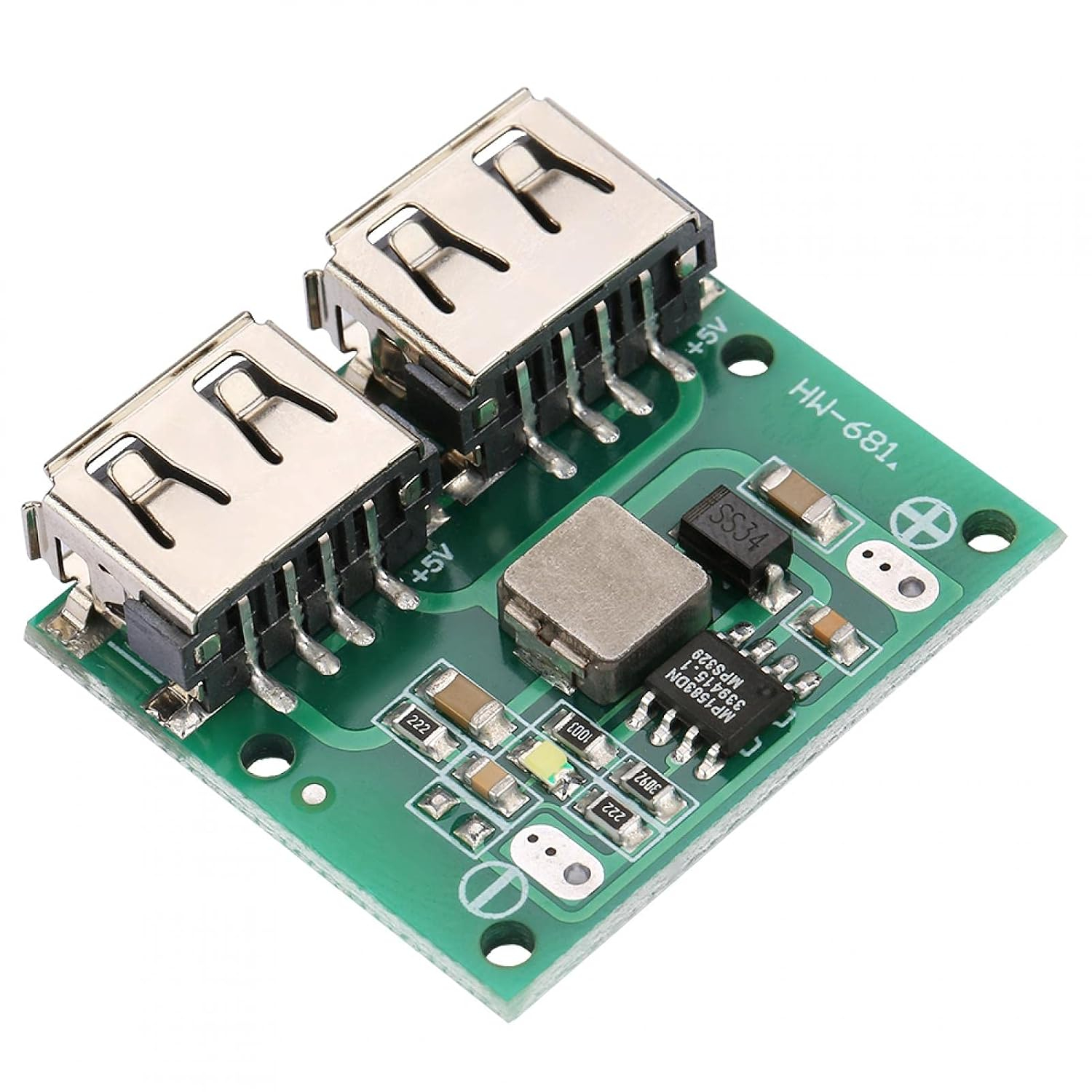

Modulul HW-681 este un convertor DC-DC step-down care reduce tensiunea unei surse DC pentru alimentarea dispozitivelor prin USB. Este potrivit pentru incarcarea telefoanelor si a dispozitivelor portabile, precum si pentru alimentarea lampilor USB, ventilatoarelor mici si modulelor electronice compatibile.

Specificatii tehnice:

• Model: HW-681
• Tip conversie: step-down / buck
• Tensiune de intrare: 6-26V DC
• Tensiune de iesire: 5.2V DC, fixa
• Curent total de iesire cu racire normala: 2A
• Curent total maxim de iesire cu ventilator: 3A
• Distribuirea curentului: comun pentru ambele porturi USB
• Conectori de iesire: 2x USB-A mama

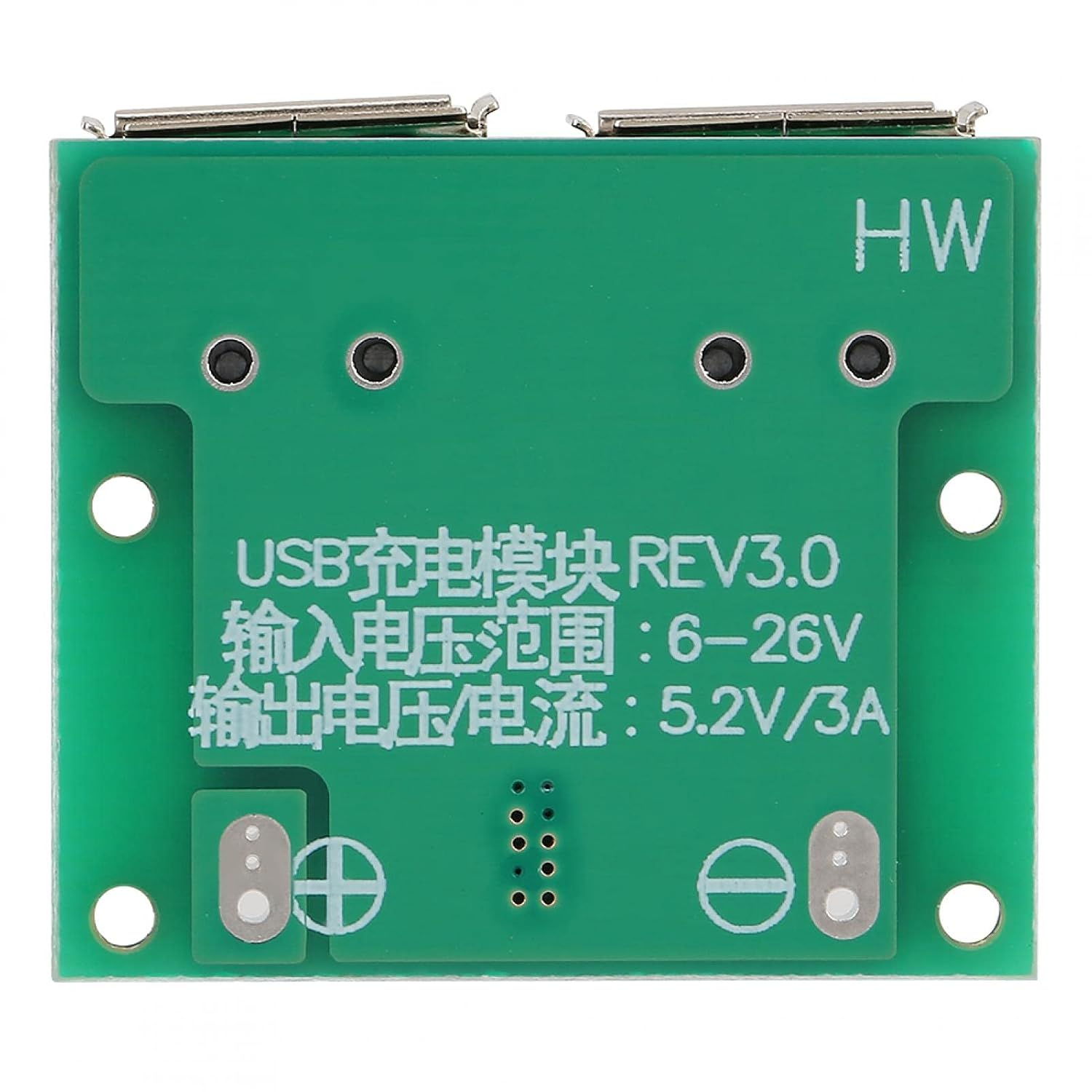

• Conectare intrare: prin lipire, la punctele marcate + si -
• Indicator luminos: LED
• Dimensiuni: 28x33x8mm
• Greutate: 6g

Continut pachet:

• 1x modul convertor DC-DC HW-681 cu doua porturi USB-A

Instructiuni de montaj:

1. Cu sursa oprita, se lipeste conductorul pozitiv la punctul marcat +, iar conductorul negativ la punctul marcat -.

2. Modulul se fixeaza astfel incat partea inferioara a placii sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara dispozitive conectate si se verifica iesirea cu un multimetru sau un tester USB.

4. Se conecteaza dispozitivele prin cabluri USB corespunzatoare si se verifica incalzirea modulului in sarcina.

Recomandari si precautii:

• Consumul cumulat al dispozitivelor conectate trebuie sa respecte limita corespunzatoare racirii utilizate.

• Tensiunea la consumator depinde de lungimea, sectiunea si calitatea cablului USB.

• Sursa de alimentare se dimensioneaza pentru consumul dispozitivelor si pierderile conversiei.

• Se respecta polaritatea intrarii si se evita scurtcircuitarea placii sau a iesirilor.

• Pentru montajul intr-o carcasa, se asigura circulatia aerului.
