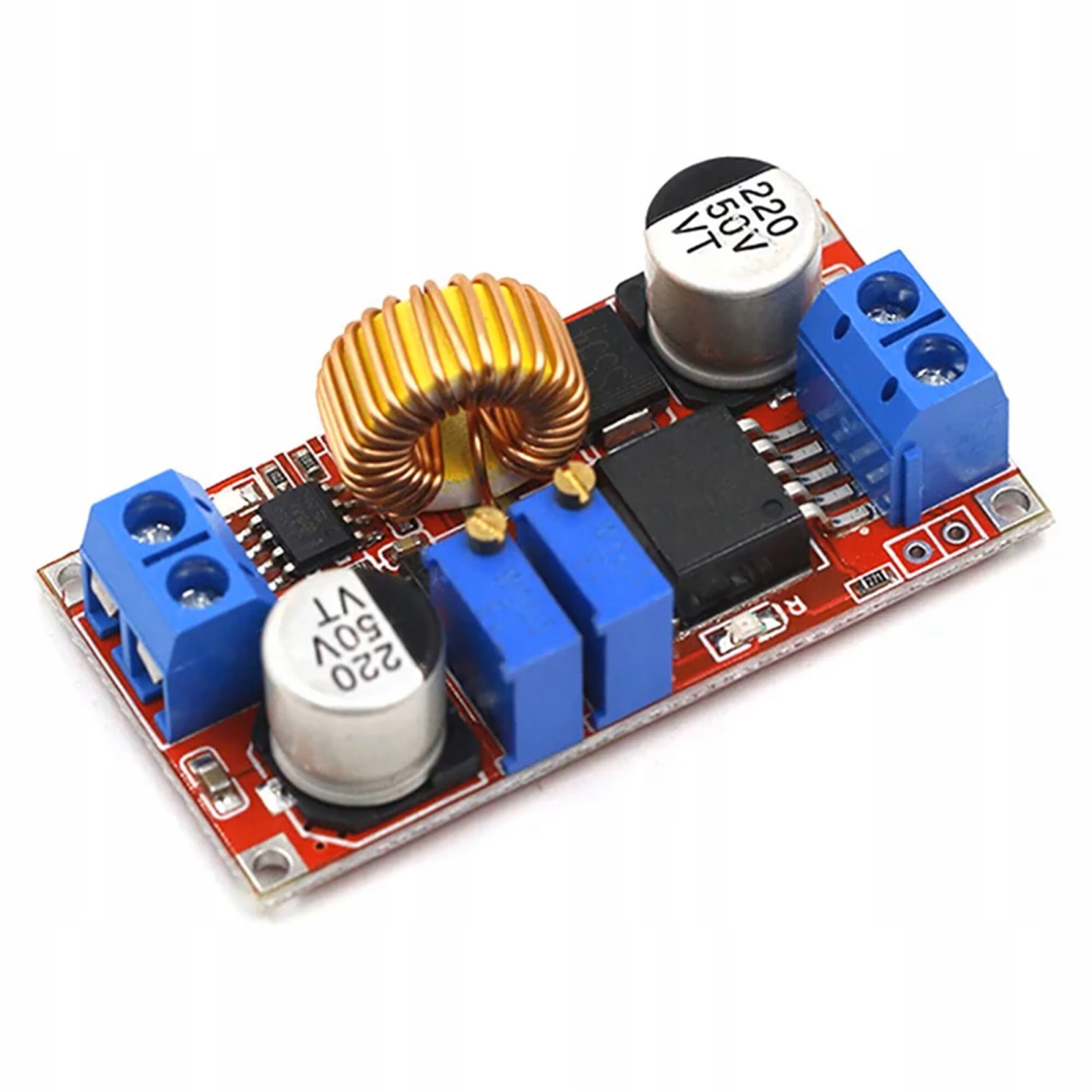

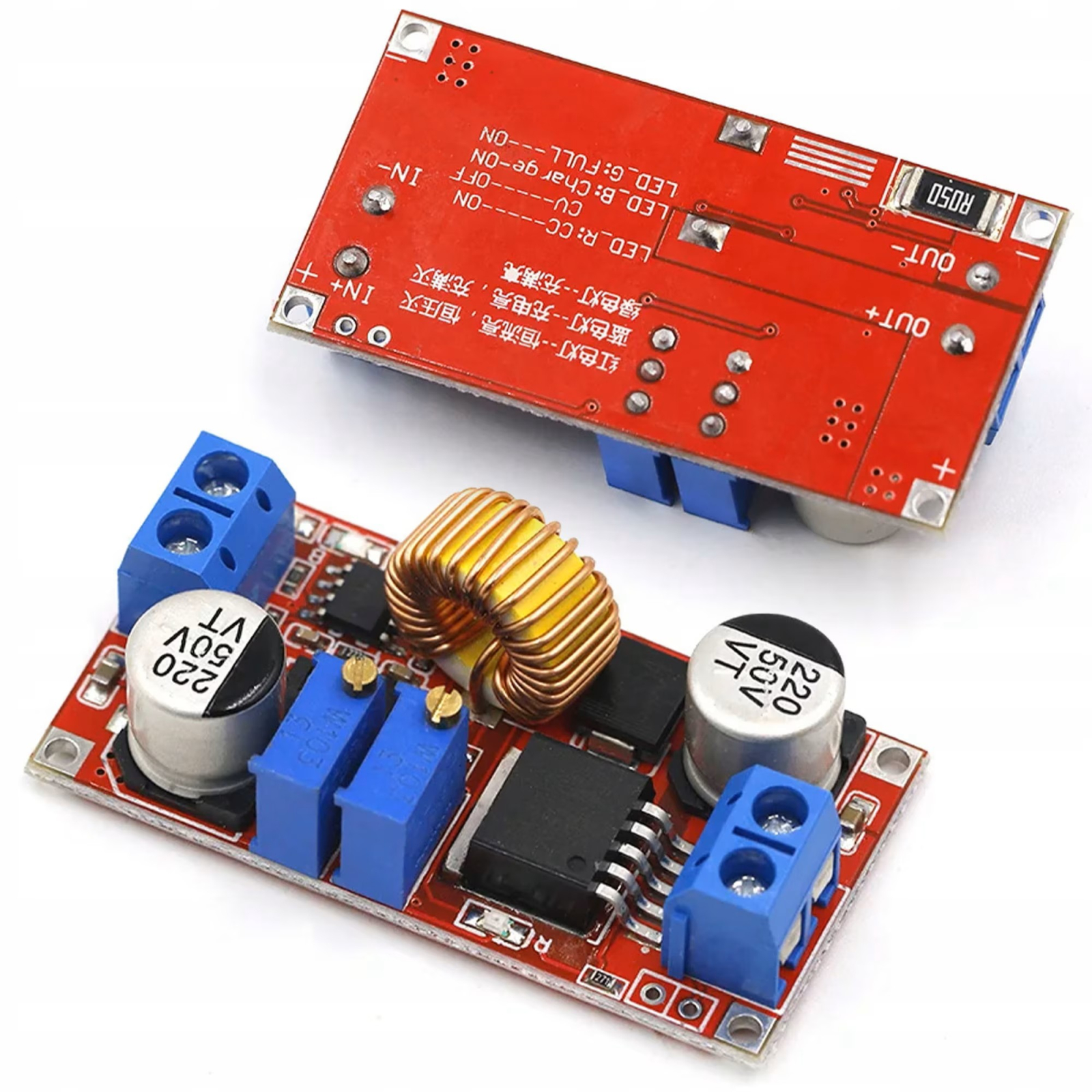

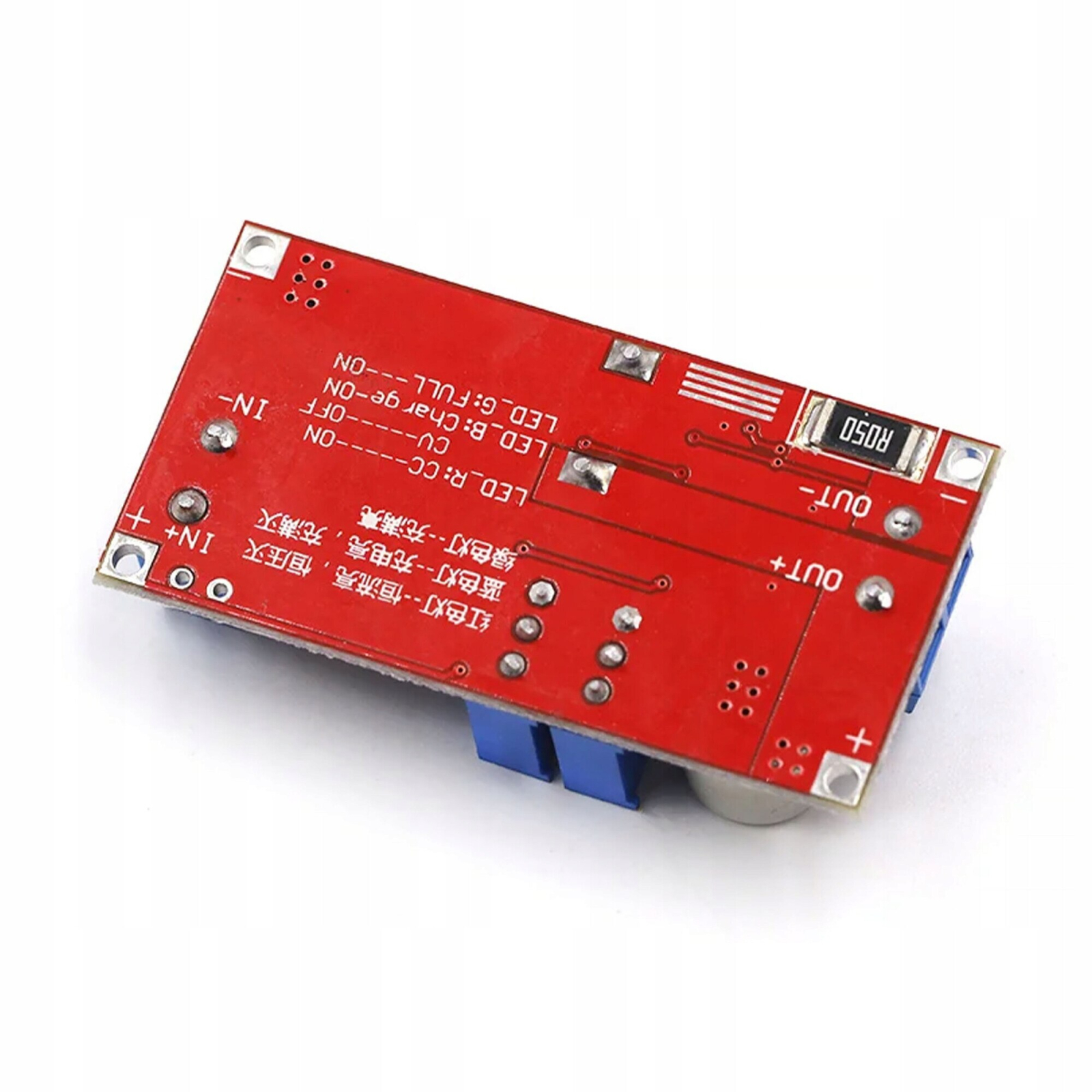

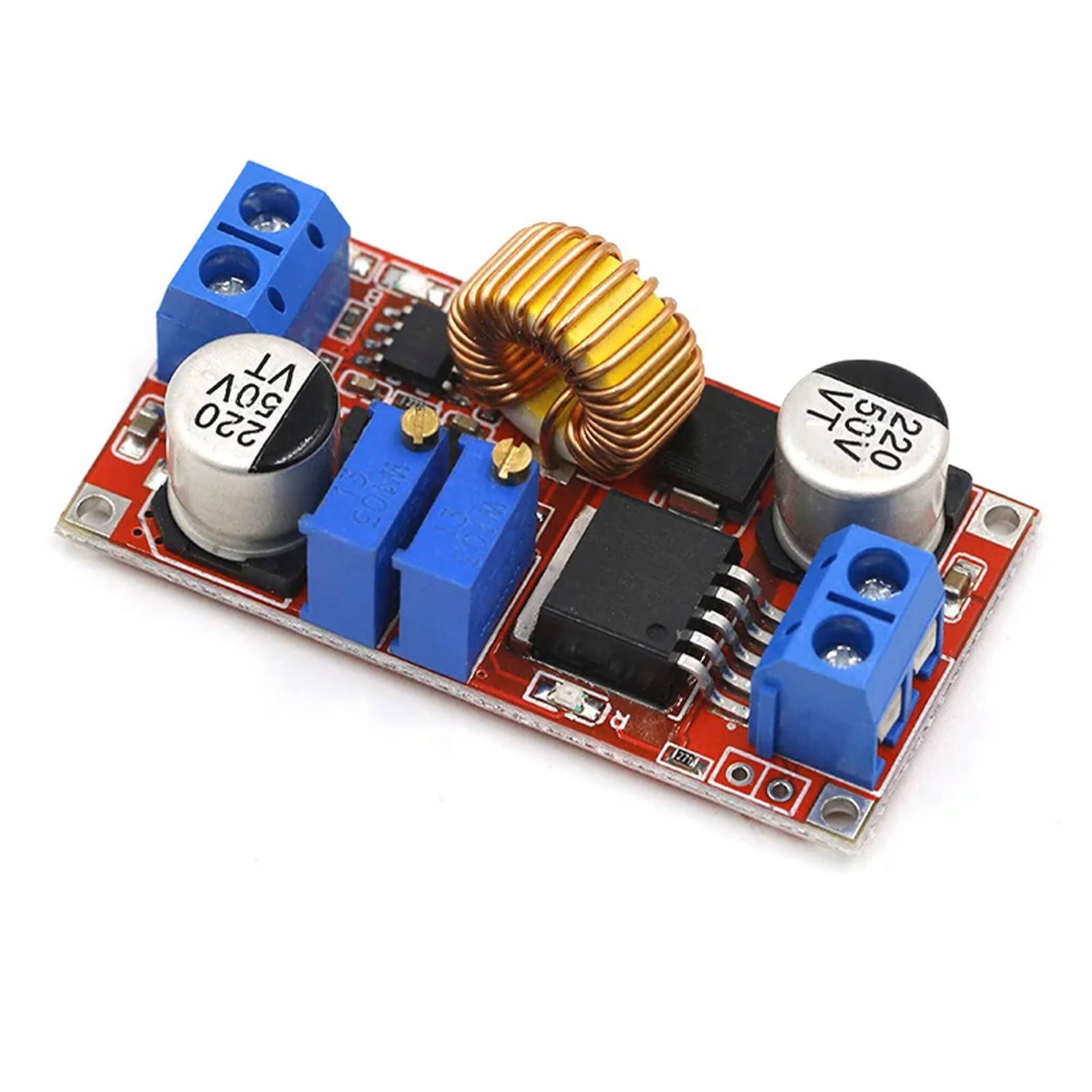

Modulul XL4015 este un convertor DC-DC step-down cu reglaj separat al tensiunii si curentului, utilizat pentru reducerea tensiunii unei surse DC si controlul alimentarii consumatorului. Poate fi folosit pentru surse reglabile, alimentarea modulelor electronice, LED-uri de putere si aplicatii de incarcare a acumulatorilor, cu respectarea cerintelor electrice ale fiecarui montaj.

In modul CV, iesirea mentine tensiunea setata pana la atingerea limitei de curent. In modul CC, tensiunea se adapteaza sarcinii pentru mentinerea curentului setat, in limitele de functionare ale convertorului.

Specificatii tehnice:

• Circuit integrat: XL4015

• Tip conversie: step-down / buck

• Moduri de lucru: tensiune constanta si curent constant

• Tensiune de intrare: 5-32V DC

• Tensiune de iesire: 0.8-30V DC, reglabila continuu

• Curent de iesire: reglabil, maximum 5A

• Putere maxima de iesire: 75W, in functie de tensiunile de lucru si racire

• Reglaje: doua potentiometre multitura pentru tensiune si limita de curent

• Eficienta maxima: 96%

• Frecventa de comutare: 180kHz

• Protectie la scurtcircuit: limitare de curent

• Protectie la supratemperatura: oprirea automata a iesirii

• Protectie la inversarea polaritatii intrarii: nu

• Temperatura de functionare: -40°C pana la +85°C

• Conectare: borne cu surub pentru IN+, IN-, OUT+ si OUT-

• Montaj: patru gauri pentru suruburi de 3mm

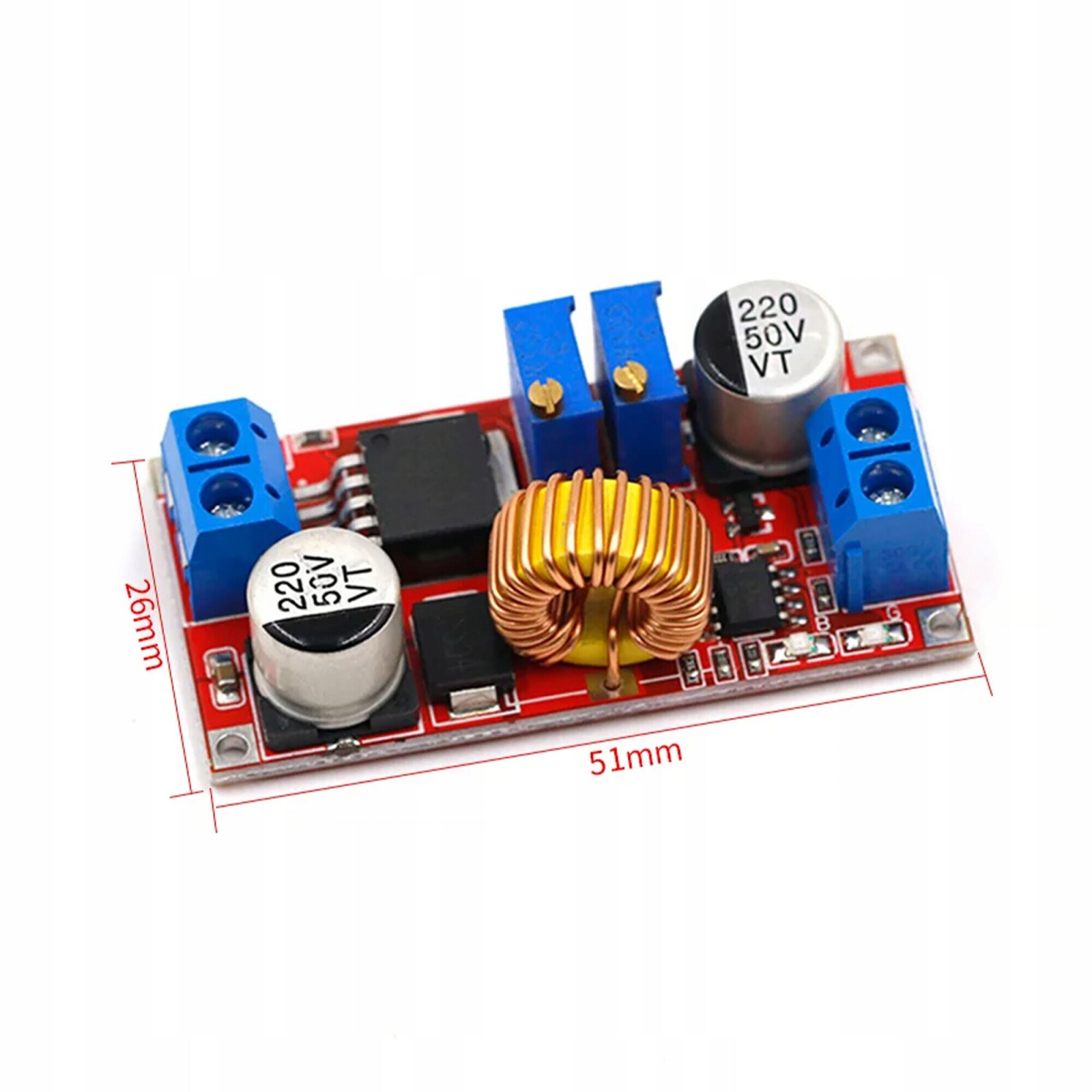

• Dimensiuni: 51x26x15mm

• Greutate: 23g

Continut pachet:

• 1x modul convertor DC-DC step-down XL4015 cu reglaje de tensiune si curent

Instructiuni de montaj:

1. Cu sursa oprita, se conecteaza pozitivul alimentarii la IN+, iar negativul la IN-.

2. Se porneste alimentarea fara consumator conectat si se regleaza tensiunea, verificand valoarea intre OUT+ si OUT- cu un multimetru.

3. Limita de curent se seteaza folosind o sarcina de test adecvata si masurarea curentului in serie sau o sarcina electronica.

4. Se opreste sursa si se conecteaza consumatorul, respectand polaritatea iesirii.

5. Se reporneste alimentarea si se verifica tensiunea, curentul si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire trebuie sa fie mai mica decat tensiunea de intrare.

• La sarcini mari, se asigura racire suplimentara si circulatia aerului.

• Limitele maxime de tensiune, curent si putere nu garanteaza functionarea simultana la toate valorile maxime.

• Ampermetrul nu se conecteaza direct intre bornele de iesire pentru reglarea curentului.

• Pentru incarcare, se verifica metoda necesara tipului de acumulator, inclusiv preincarcarea si terminarea incarcarii, dupa caz.

• Pentru acumulatori cu litiu, se foloseste protectie adecvata; un BMS nu inlocuieste controlul corect al incarcarii.

• Se evita inversarea polaritatii si contactul placii cu suprafete conductoare.
