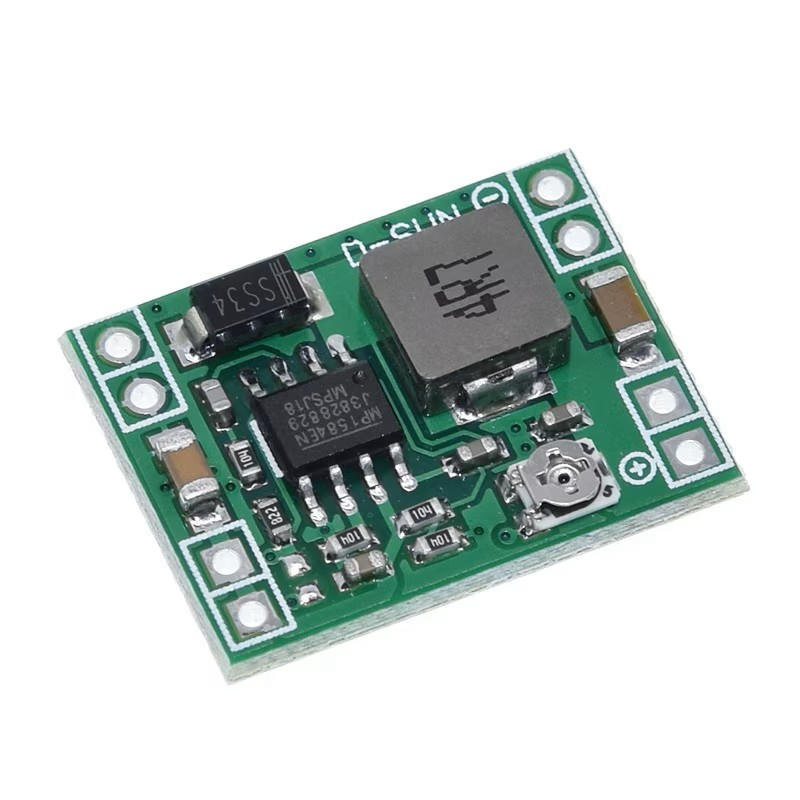

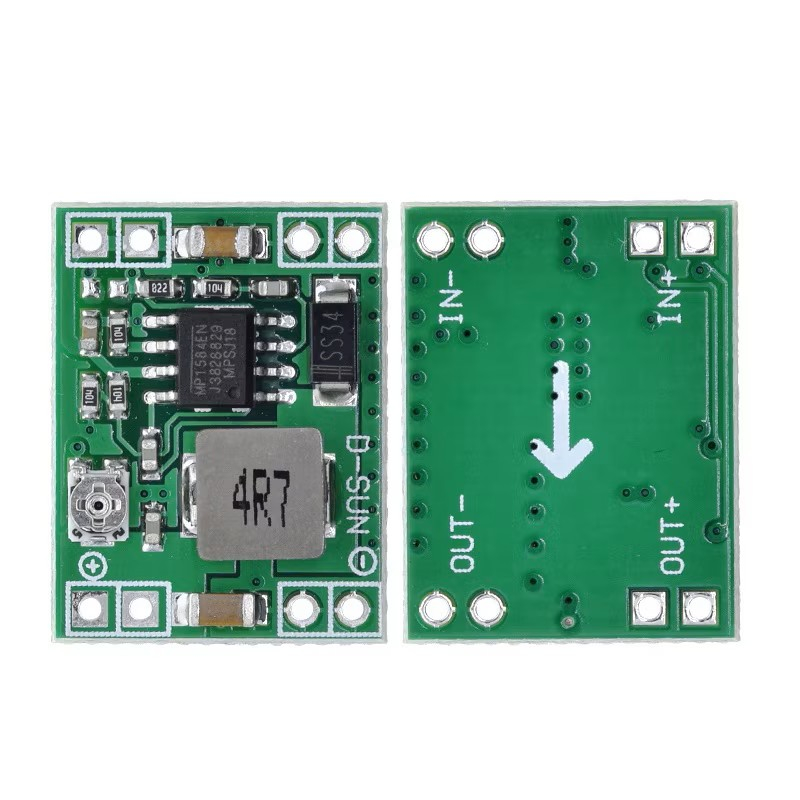

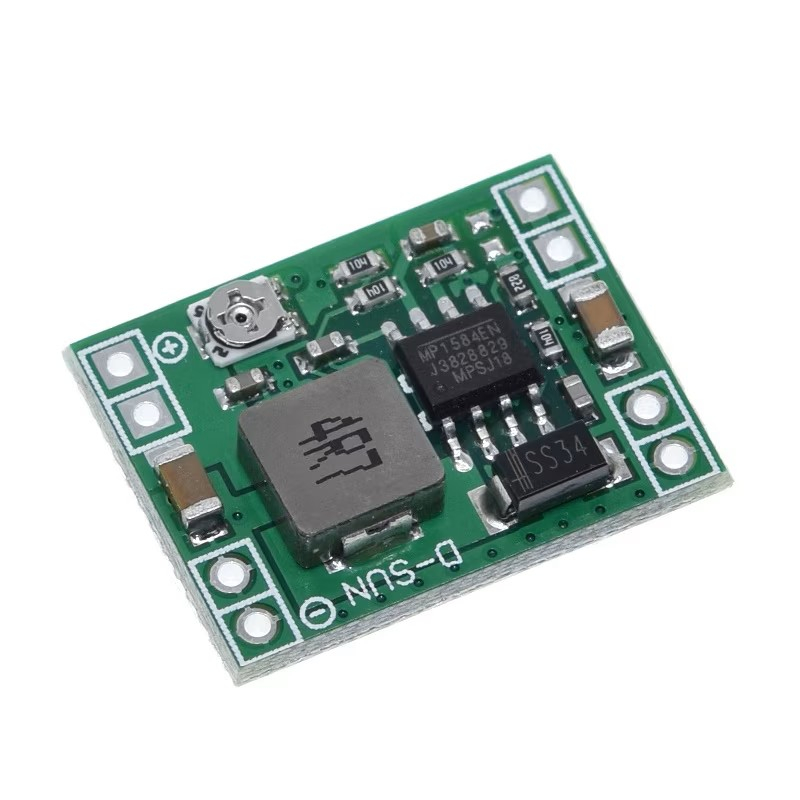

Modulul MP1584EN este un convertor DC-DC step-down care reduce tensiunea unei surse de curent continuu la o valoare reglabila. Constructia compacta permite integrarea in proiecte electronice, prototipuri si echipamente cu spatiu redus.

Specificatii tehnice:

• Tip produs: convertor DC-DC coborator de tensiune

• Circuit integrat: MP1584EN

• Tip conversie: step-down (buck)

• Tensiune de intrare: 4.5-28V DC

• Tensiune de iesire: 0.8-20V DC, reglabila; trebuie sa fie mai mica decat tensiunea de intrare

• Curent maxim de iesire: 3A, in functie de tensiunile de lucru si racire

• Eficienta maxima de conversie: pana la 96%

• Riplu la iesire: sub 30mV

• Frecventa de comutare: tipic 1MHz, maximum 1.5MHz

• Reglaj tensiune: potentiometru pe placa

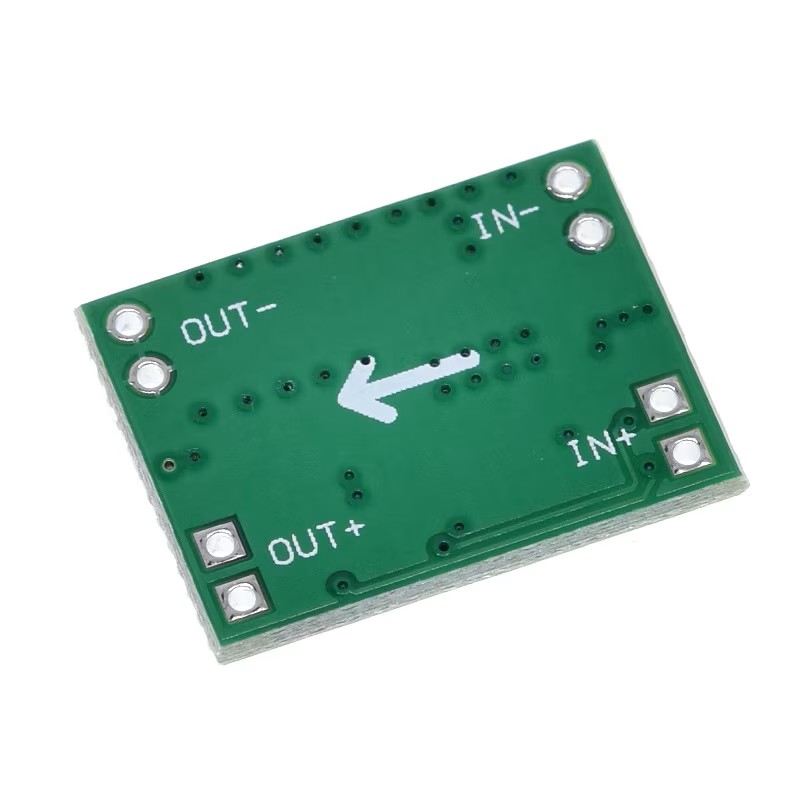

• Conectare: prin lipire la punctele de intrare si iesire

• Temperatura de lucru: -20°C pana la +85°C

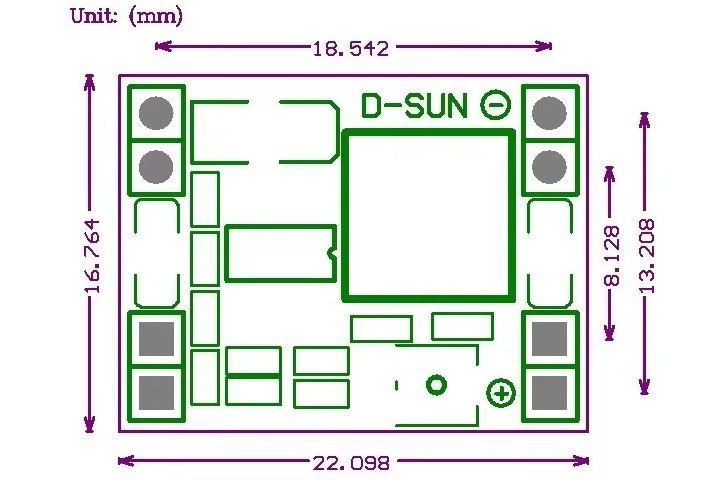

• Dimensiuni: 22x17x4mm

Continut pachet:

• 1x modul convertor DC-DC MP1584EN

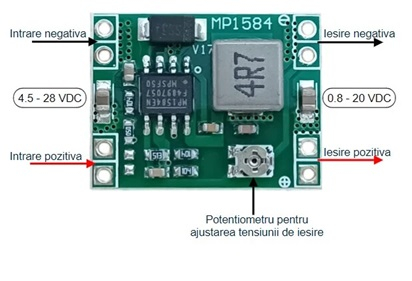

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se lipesc firele sursei la punctele de intrare, respectand marcajele de polaritate.

2. Se alimenteaza modulul fara consumator si se conecteaza un multimetru la iesire.

3. Se ajusteaza potentiometrul pana la obtinerea tensiunii necesare consumatorului.

4. Se opreste alimentarea si se conecteaza consumatorul la punctele de iesire, respectand polaritatea.

5. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• La sarcini mari se asigura disiparea caldurii; daca modulul se incalzeste excesiv, se reduce sarcina.

• Limitele maxime de tensiune si curent nu garanteaza functionarea simultana la toate valorile maxime.

• Placa se monteaza pe un suport izolator, evitand contactul partii inferioare cu suprafete conductoare.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.

• Alimentarea se realizeaza exclusiv de la o sursa DC.
