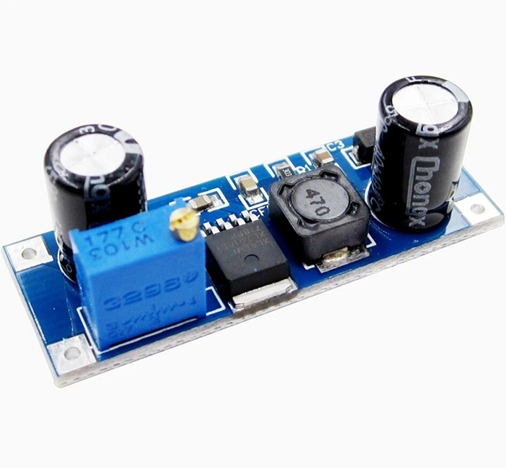

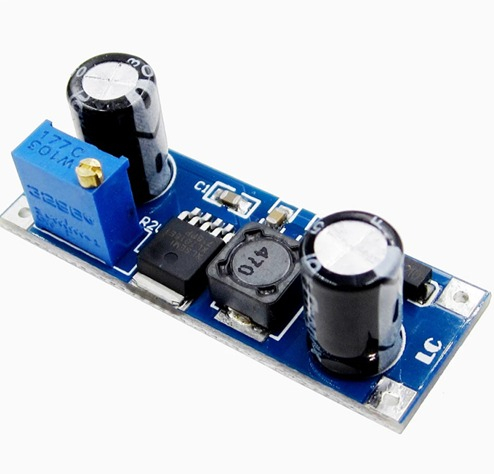

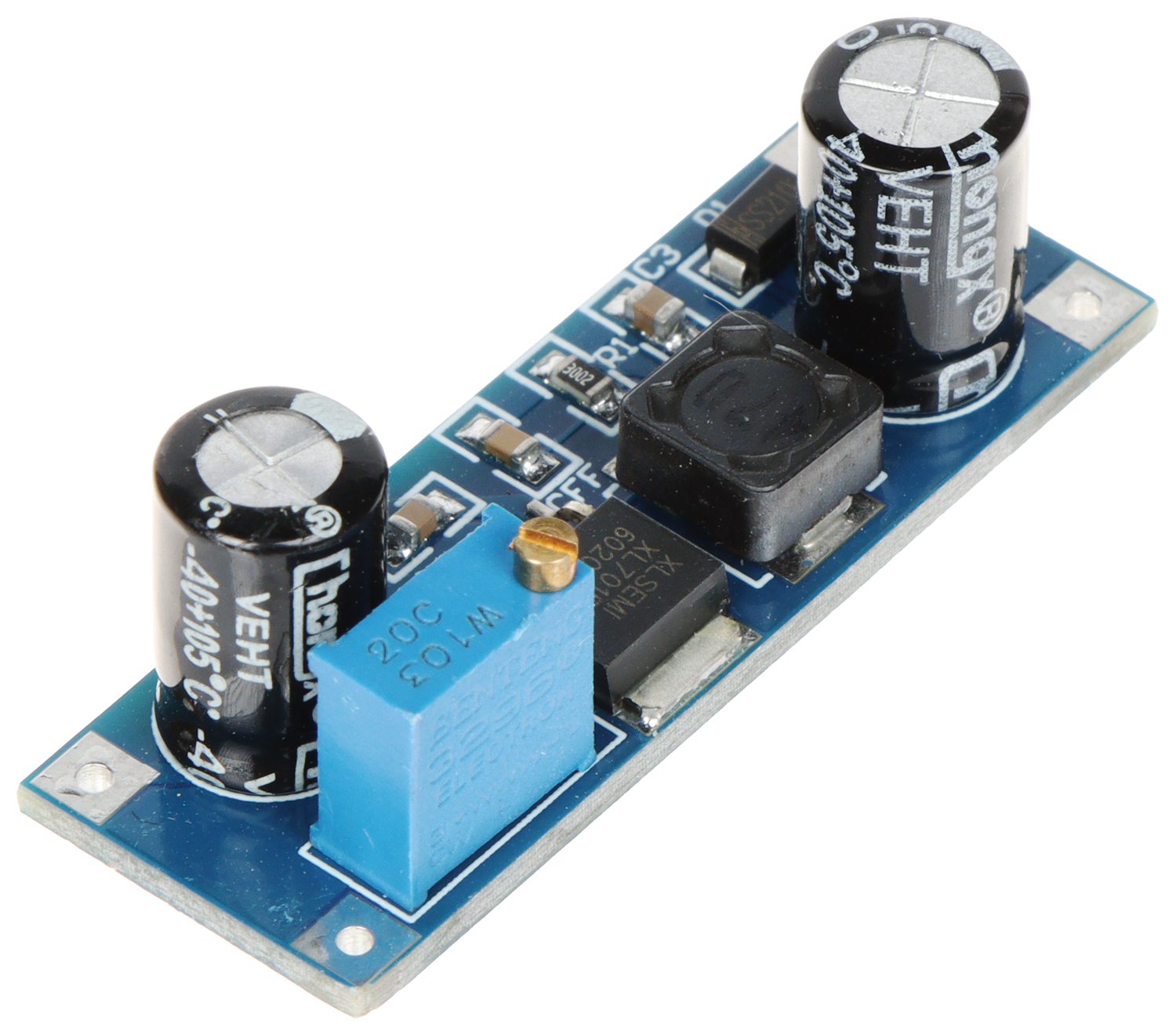

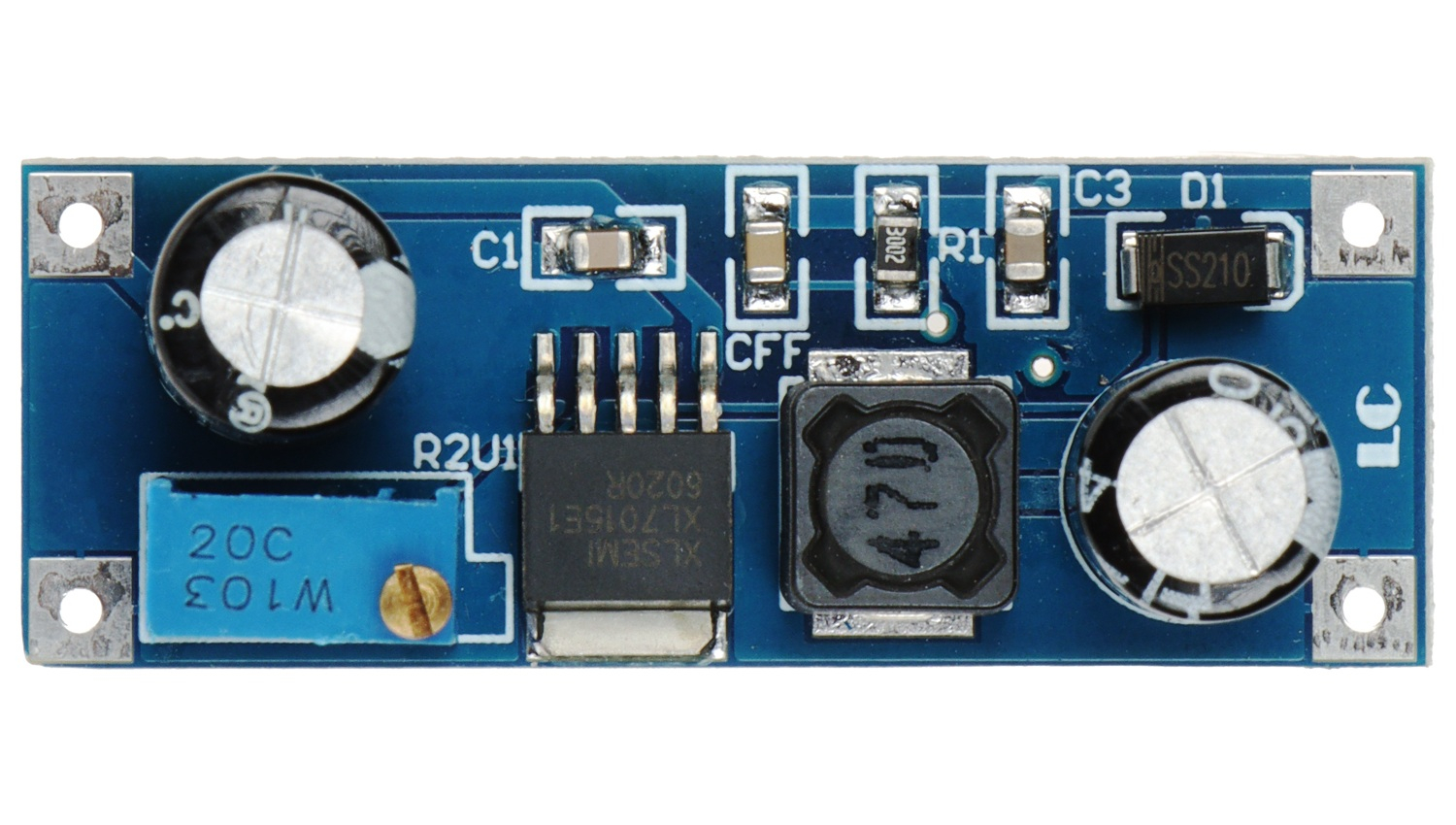

Modulul XL7015 este un convertor DC-DC step-down care reduce tensiunea unei surse DC la o valoare reglabila. Este potrivit pentru alimentarea circuitelor de control, modulelor electronice de putere mica si montajelor de testare, atunci cand sursa disponibila are o tensiune mai mare decat cea necesara consumatorului.

Specificatii tehnice:

• Circuit integrat: XL7015

• Tip conversie: step-down / buck

• Tensiune de intrare: 5-80V DC

• Tensiune de iesire: 5-20V DC, reglabila

• Diferenta minima intre tensiunea de intrare si iesire: 1V

• Curent maxim de iesire: 0.8A

• Putere de iesire recomandata: sub 7W

• Reglaj tensiune: potentiometru multitura

• Protectii integrate: supratemperatura, scurtcircuit la iesire si supracurent

• Actiune la supratemperatura: oprire termica

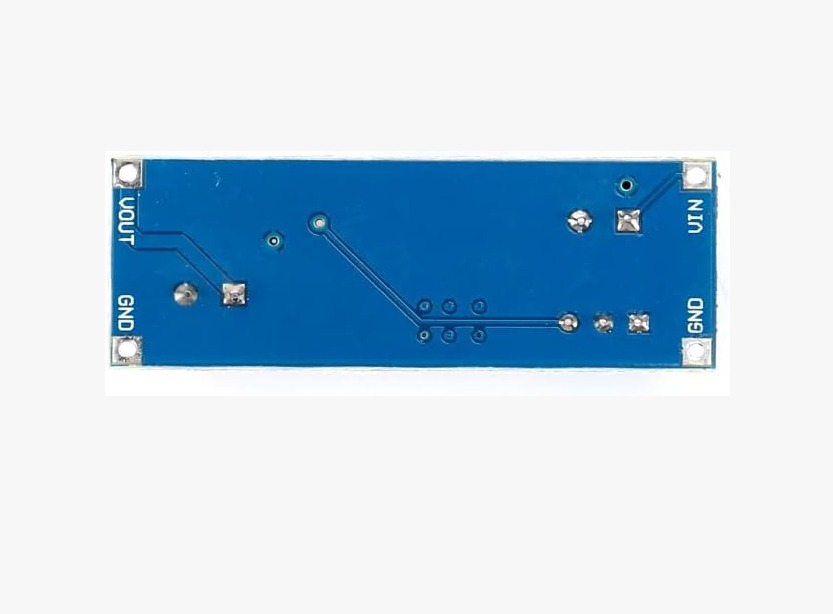

• Conectare: prin lipire, la VIN, GND, VOUT si GND

• Dimensiuni placa: 44x16mm

Continut pachet:

• 1x modul convertor DC-DC step-down XL7015

Instructiuni de montaj:

1. Cu sursa oprita, se conecteaza pozitivul alimentarii la VIN, iar negativul la GND de la intrare.

2. Modulul se fixeaza astfel incat partea inferioara a placii sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara consumator conectat.

4. Se ajusteaza potentiometrul si se verifica tensiunea intre VOUT si GND de la iesire cu un multimetru.

5. Se opreste sursa si se conecteaza consumatorul, respectand polaritatea.

6. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire se seteaza sub tensiunea de intrare, respectand diferenta minima necesara.

• Curentul disponibil la iesire depinde de tensiunile de lucru, puterea consumatorului si temperatura modulului.

• Protectiile integrate nu inlocuiesc verificarea conexiunilor si evitarea suprasarcinii.

• La utilizarea tensiunilor ridicate, conexiunile se izoleaza si placa se monteaza intr-o carcasa care impiedica atingerea partilor alimentate.

• Orice modificare a conexiunilor se face cu sursa oprita.
