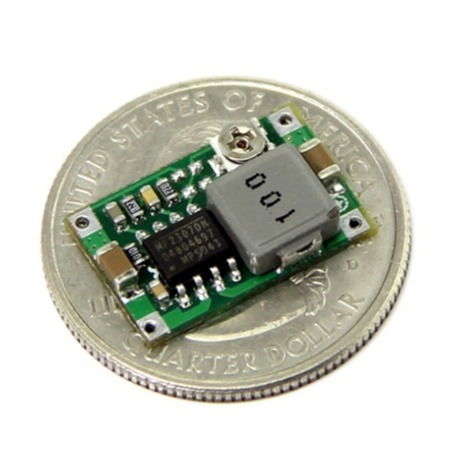

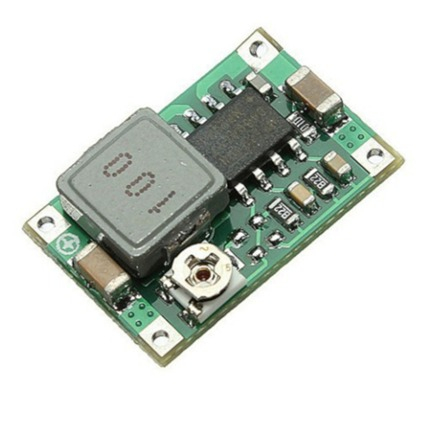

Modulul convertor DC-DC Mini360 cu MP2307 reduce tensiunea continua a sursei la o tensiune de iesire reglabila, folosind conversie de tip step-down (buck). Formatul compact permite integrarea in circuite cu senzori, microcontrolere si module electronice, inclusiv in montaje unde spatiul disponibil este redus.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down reglabil

• Model modul: Mini360

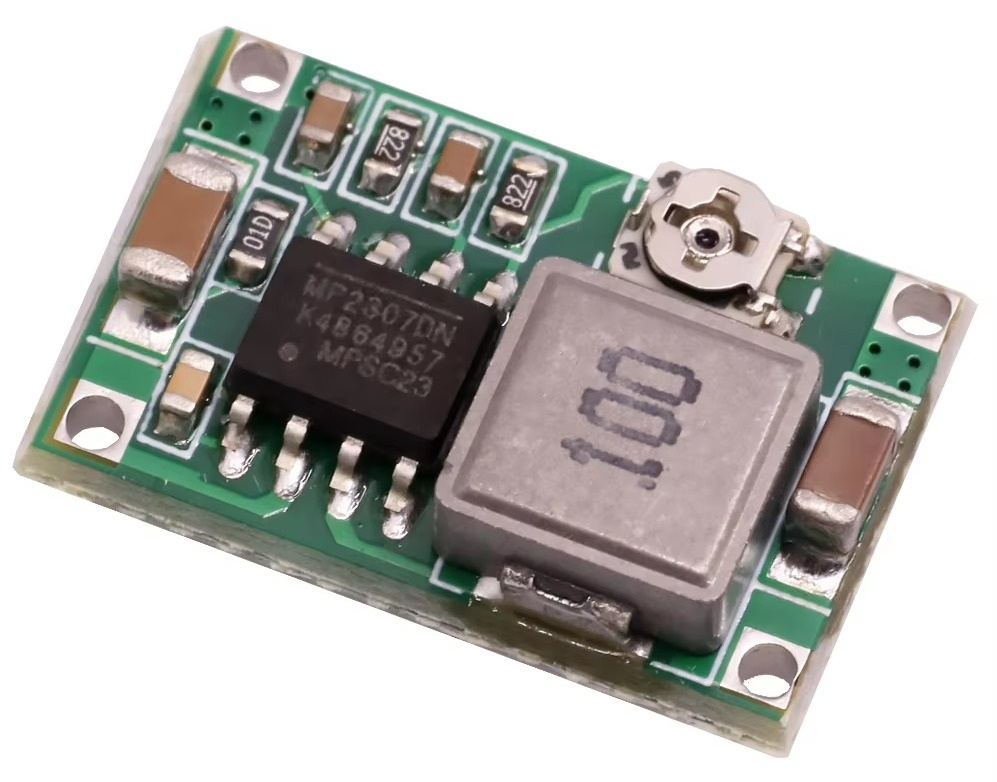

• Circuit integrat: MP2307DN

• Redresare: sincrona

• Tensiune de intrare: 4.75-23V DC

• Tensiune de iesire: 1-17V DC, reglabila; trebuie sa fie mai mica decat tensiunea de intrare.

• Curent nominal de iesire: 1.8A

• Curent maxim de iesire: 3A, numai pentru perioade scurte

• Randament maxim de conversie: pana la 96%

• Frecventa de comutare: 340kHz

• Ondulatie la iesire: 30mV, fara sarcina

• Reglare la variatia sarcinii: ±0.5%

• Reglare la variatia tensiunii de intrare: ±2.5%

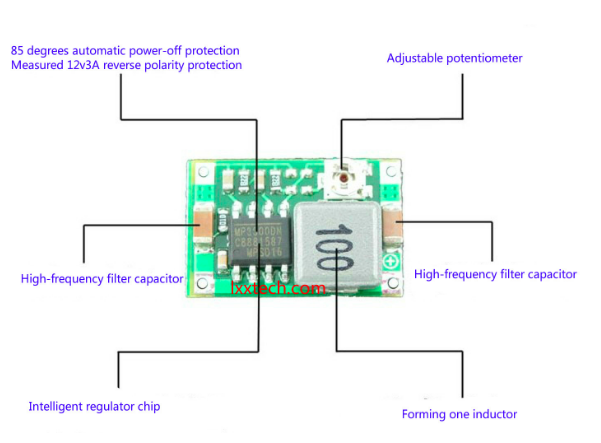

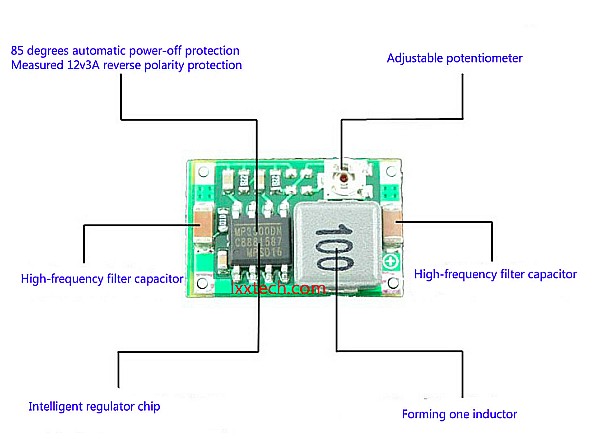

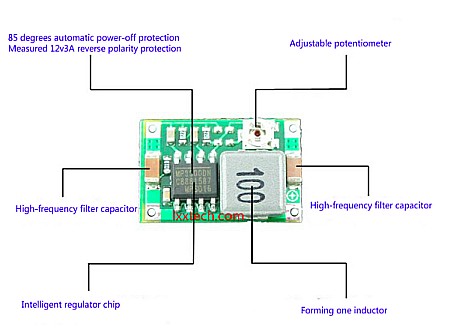

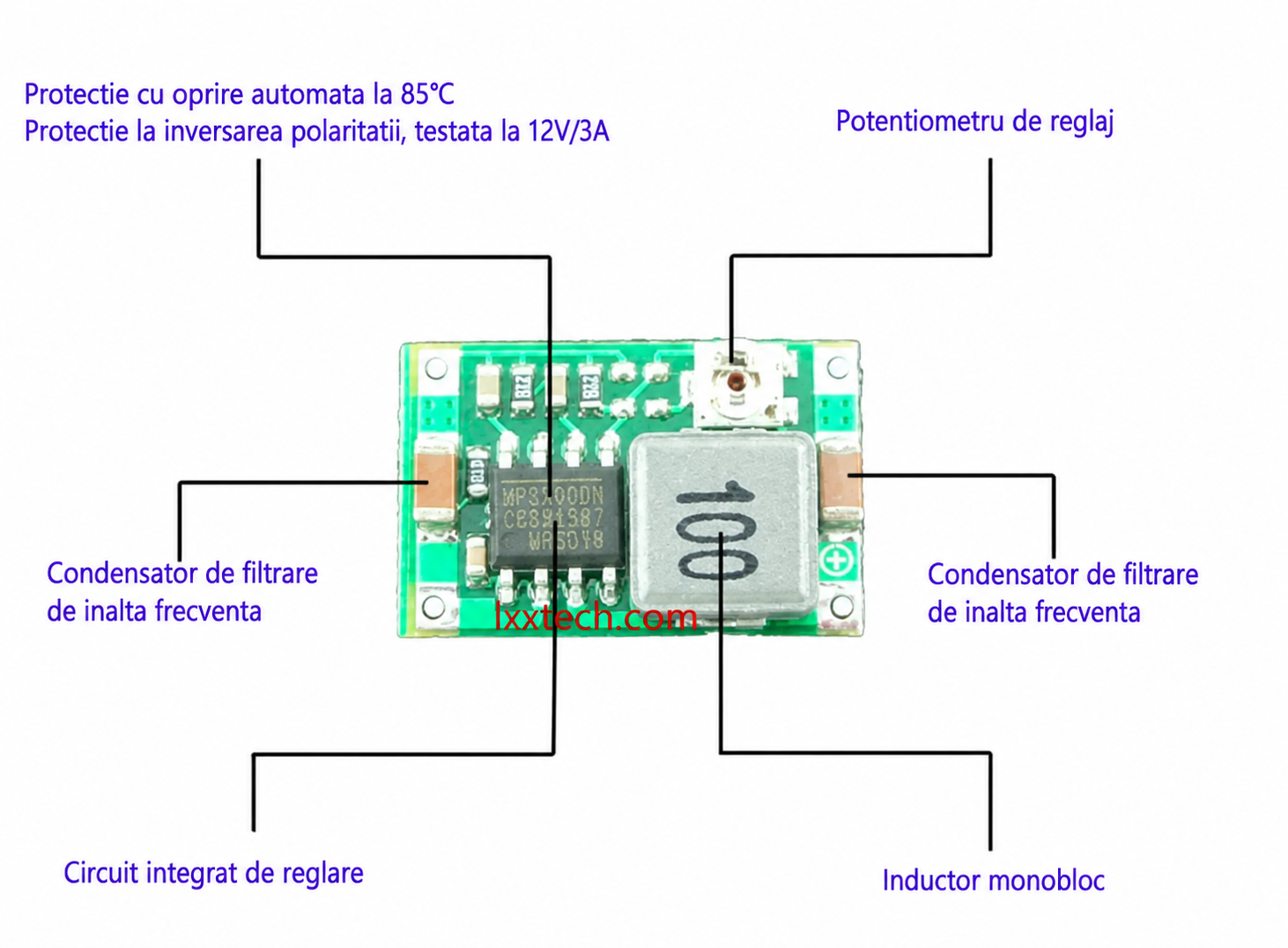

• Reglaj tensiune: potentiometru

• Protectie la scurtcircuit a modulului: nu

• Protectie la inversarea polaritatii de intrare: nu

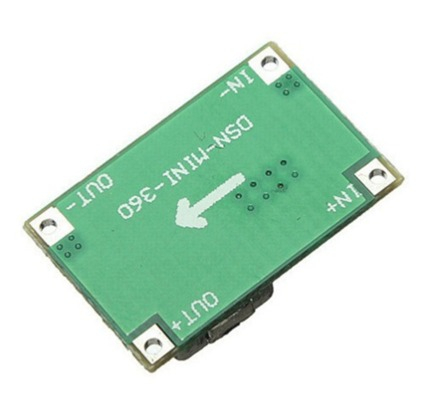

• Conectare: prin lipire

• Temperatura de lucru: -40°C pana la +85°C

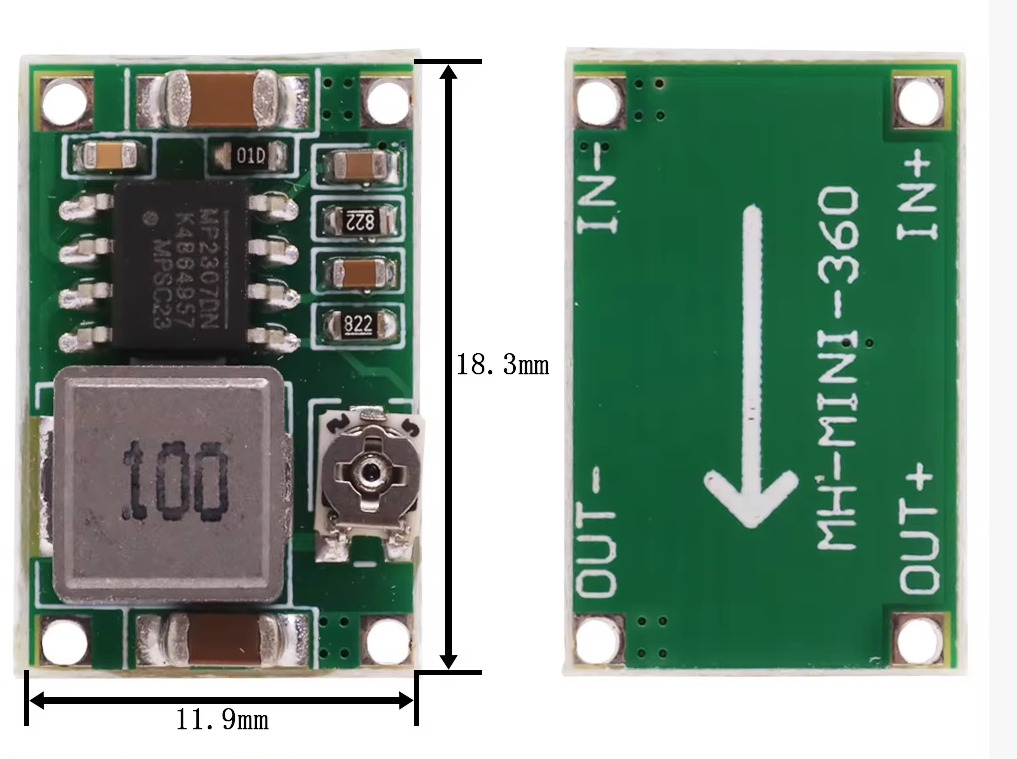

• Dimensiuni: 22x17x4mm

Continut pachet:

• 1x modul convertor DC-DC Mini360

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se conecteaza firele sursei la punctele de intrare, respectand polaritatea.

2. Se fixeaza placa astfel incat partea inferioara sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara consumator conectat si se masoara tensiunea la iesire cu un multimetru.

4. Se ajusteaza potentiometrul pana la obtinerea tensiunii necesare.

5. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

6. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• La utilizarea aproape de curentul nominal se asigura racire corespunzatoare.

• Limitele maxime de tensiune si curent nu garanteaza functionarea simultana la toate valorile maxime.

• Sursa de alimentare si conexiunile se dimensioneaza pentru consumul sarcinii.

• Se monteaza o siguranta sau un circuit de protectie corespunzator pe intrare.

• Se evita scurtcircuitarea iesirii si inversarea polaritatii.

• Modulul se utilizeaza numai cu surse de curent continuu.
