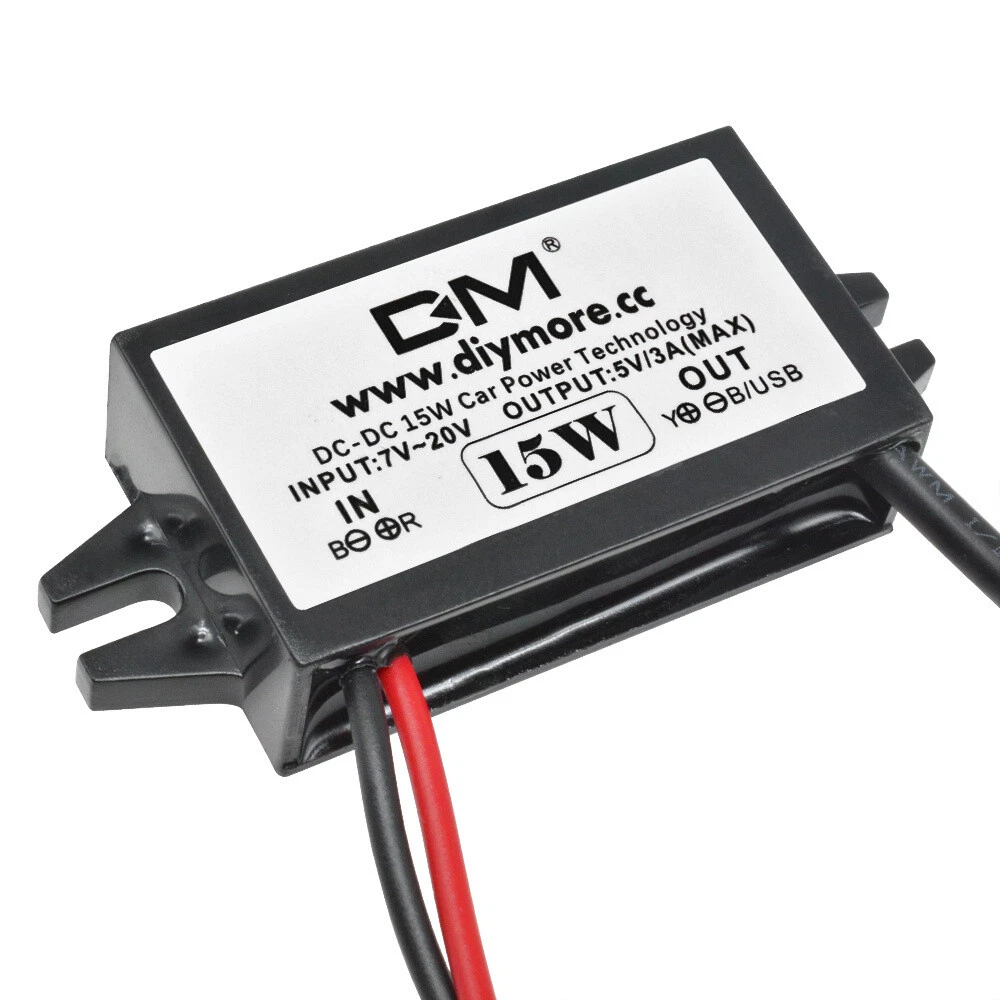

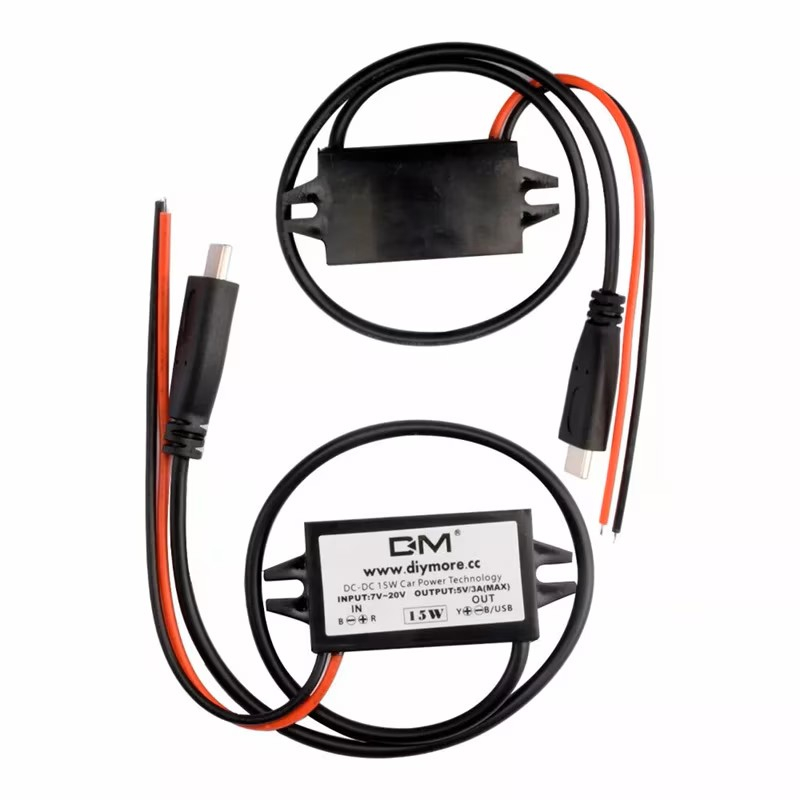

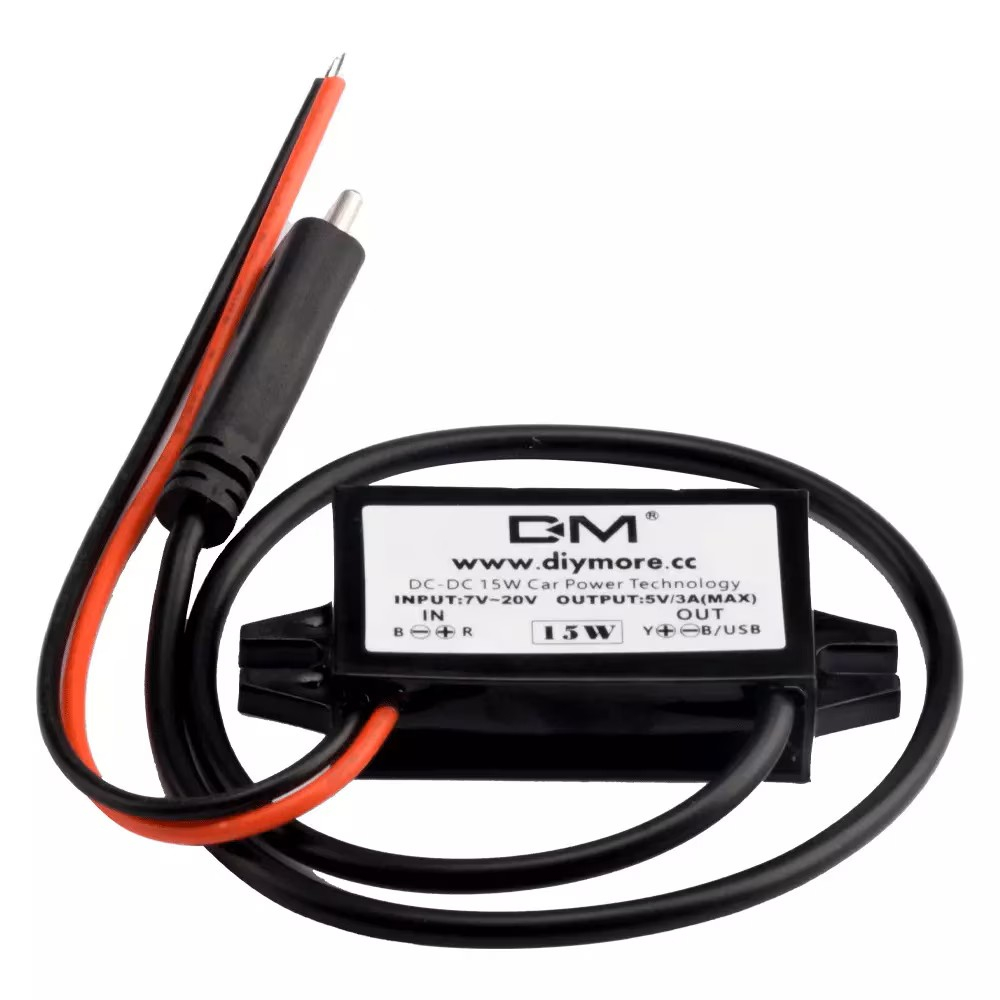

Convertorul DC-DC step-down este un modul coborator de tensiune care transforma alimentarea continua intr-o iesire stabilizata, disponibila prin cablul USB-C (Type-C) integrat. Este potrivit pentru alimentarea dispozitivelor electronice din instalatii auto, acumulatori si alte surse DC, fara utilizarea unui alimentator conectat la reteaua electrica.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down

• Tensiune de intrare: 7–20V DC

• Tensiune nominala de intrare: 12V DC

• Tensiune de iesire: 5V DC, fixa

• Curent maxim de iesire: 3A

• Putere maxima: 15W

• Conector de iesire: USB-C tata

• Conectare intrare: doua fire

• Randament maxim: pana la 96%

• Consum fara sarcina: aproximativ 10–12mA

• Temperatura de lucru: -40°C pana la +80°C

• Protectii: supracurent, supratemperatura si scurtcircuit

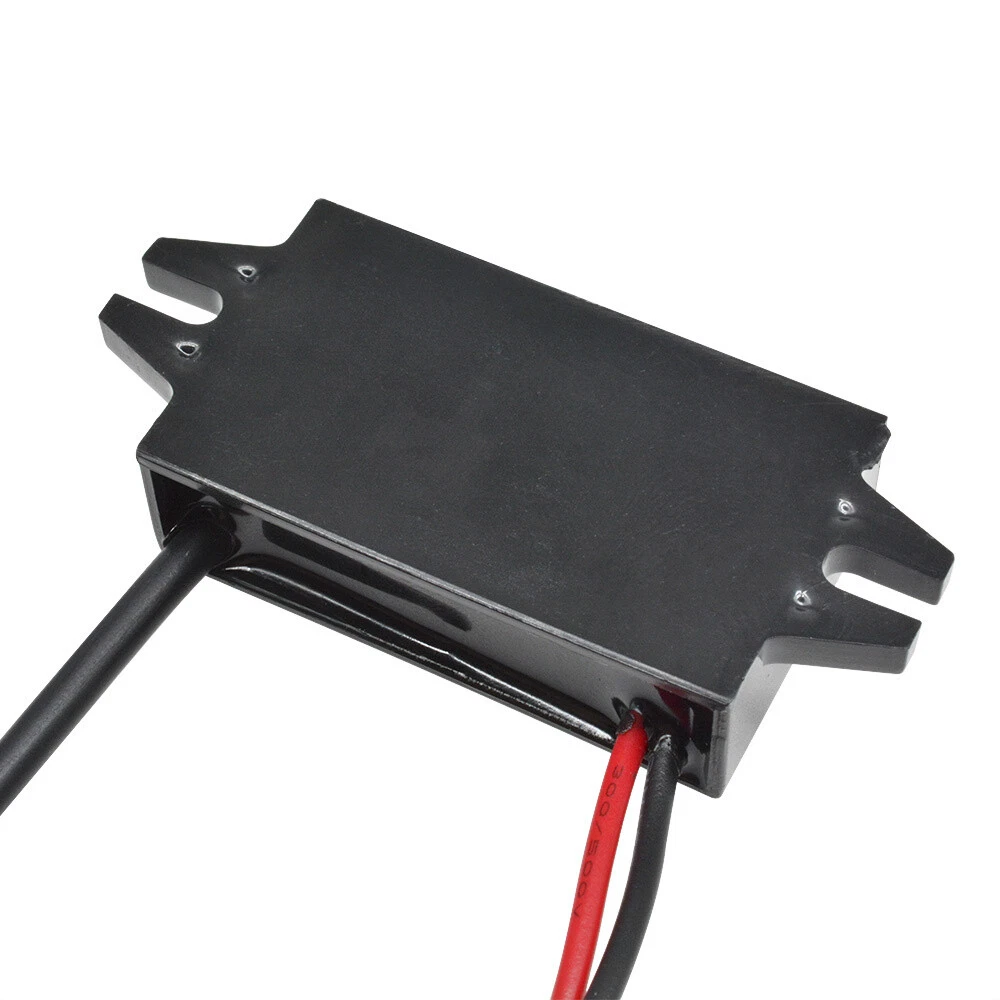

• Carcasa: plastic, cu circuit capsulat in rasina epoxidica

• Rezistenta constructiva: apa, umezeala si vibratii

• Dimensiuni corp: 46x27x14mm

• Lungime cablu de iesire: aproximativ 30cm

Continut pachet:

• 1 convertor cu fire de intrare si cablu de iesire integrat

Instructiuni de montaj:

1. Se verifica tensiunea sursei si se opreste alimentarea inainte de realizarea conexiunilor.

2. Se conecteaza firul rosu la pozitiv (+) si firul negru la negativ (-).

3. Se monteaza o siguranta pe circuitul de intrare, cat mai aproape de sursa, dimensionata pentru cablaj si consum.

4. Se izoleaza conexiunile si se fixeaza modulul folosind urechile de montaj.

5. Se verifica polaritatea, se porneste alimentarea si se conecteaza dispozitivul la iesire.

Recomandari si precautii:

• Consumatorul trebuie sa accepte alimentare la tensiunea fixa a convertorului; prezenta mufei nu garanteaza compatibilitatea cu orice dispozitiv USB-C.

• Nu se conecteaza direct la sisteme nominale de 24V.

• Pentru montaj auto se evita sursele cu varfuri de tensiune care depasesc limita de intrare.

• Capsularea corpului nu protejeaza automat mufa si imbinarile firelor; acestea trebuie ferite de apa.

• Se evita scufundarea si montarea in spatii care impiedica disiparea caldurii.

• Cablurile se fixeaza astfel incat sa nu exercite tractiune asupra modulului sau conectorului.
