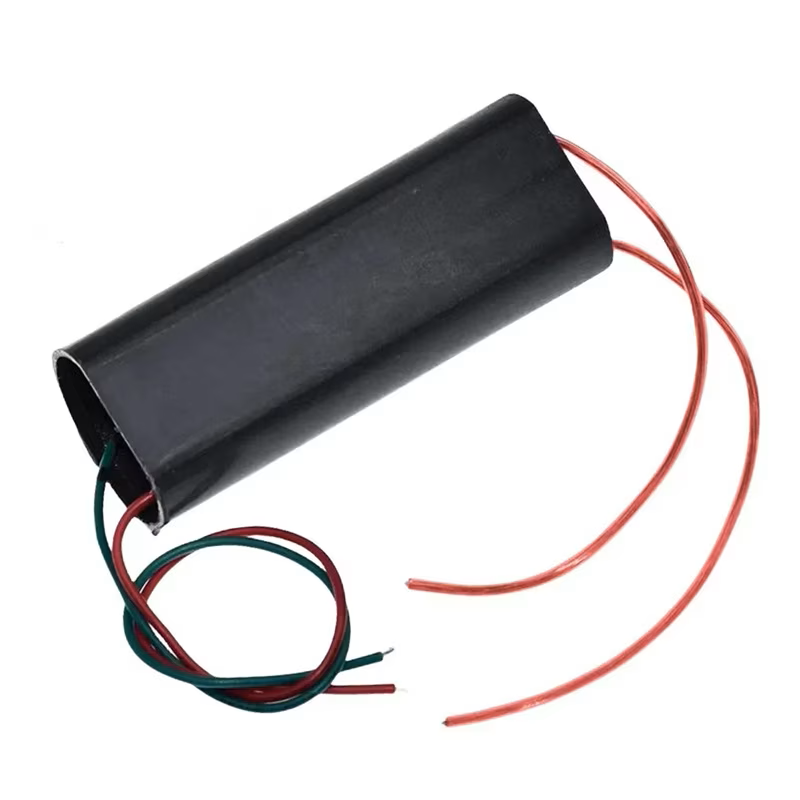

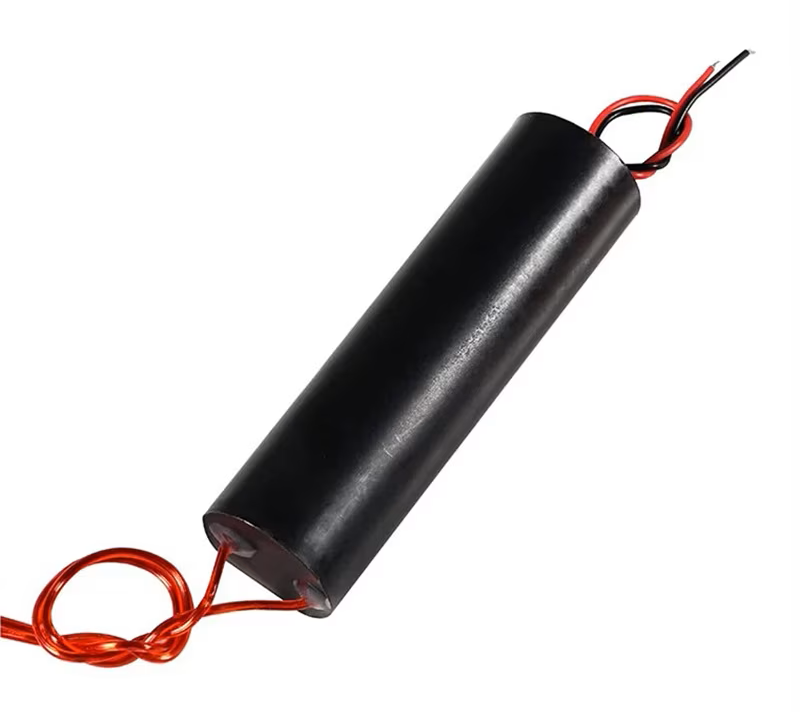

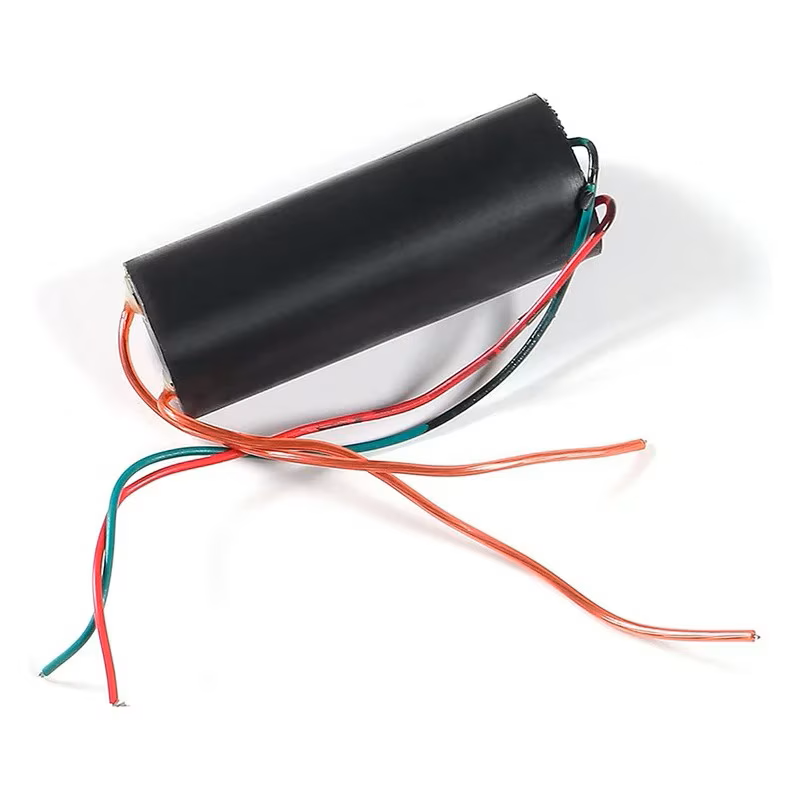

Modulul generator de impulsuri de inalta tensiune 400kV transforma alimentarea continua de joasa tensiune intr-o iesire pulsatorie pentru descarcari electrice. Este destinat experimentelor si demonstratiilor de inalta tensiune, in montaje protejate realizate si utilizate de persoane competente.

Specificatii tehnice:

• Tip produs: modul generator de inalta tensiune

• Tip iesire: impulsuri de inalta tensiune

• Tensiune de intrare: 3-6V DC

• Curent de intrare: 2-5A

• Tensiune de iesire specificata: 400kV

• Distanta de descarcare specificata: 10-20mm

• Lungime fire de intrare: 100mm

• Lungime fire de iesire: 100mm

• Polaritate intrare: fir rosu pozitiv, fir verde negativ

• Conexiune iesire: doua fire de inalta tensiune

• Metoda de conectare: fire libere

• Regim de functionare: intermitent

• Durata maxima a unei activari continue: cel mult 1 minut, cu pauze de racire intre activari

Continut pachet:

• 1 x modul generator de impulsuri de inalta tensiune, cu fire de conectare.

Instructiuni de montaj:

1. Cu sursa deconectata, modulul se fixeaza intr-un montaj protejat care impiedica atingerea conexiunilor si a zonei de descarcare.

2. Alimentarea DC se conecteaza respectand polaritatea firelor de intrare.

3. Firele de iesire se fixeaza si se izoleaza corespunzator aplicatiei, fara posibilitatea deplasarii sau atingerii accidentale.

4. Se verifica sursa, conexiunile si configuratia sarcinii inainte de alimentare.

5. Functionarea se realizeaza in activari scurte, urmate de pauze suficiente pentru racire.

Recomandari si precautii:

• Iesirea poate provoca electrocutare, arsuri si arc electric; tensiunea redusa de alimentare nu face iesirea sigura la atingere.

• Montajul si utilizarea se realizeaza numai de persoane competente in lucrul cu inalta tensiune.

• Nu se ating firele de iesire si nu se modifica pozitia acestora cat timp modulul este alimentat.

• Nu se alimenteaza fara sarcina si nu se depaseste distanta de descarcare specificata; aceste situatii pot deteriora modulul.

• Nu se scurtcircuiteaza direct firele de iesire.

• Activarea prelungita si supraincalzirea pot deteriora produsul.

• Sursa si conductoarele de alimentare se dimensioneaza pentru curentul necesar.

• Nu se inverseaza polaritatea si nu se depaseste tensiunea maxima de intrare.

• Nu se utilizeaza in apropierea materialelor inflamabile, vaporilor sau gazelor combustibile.

• Dupa oprire, se verifica absenta tensiunii reziduale inainte de interventii asupra montajului.
