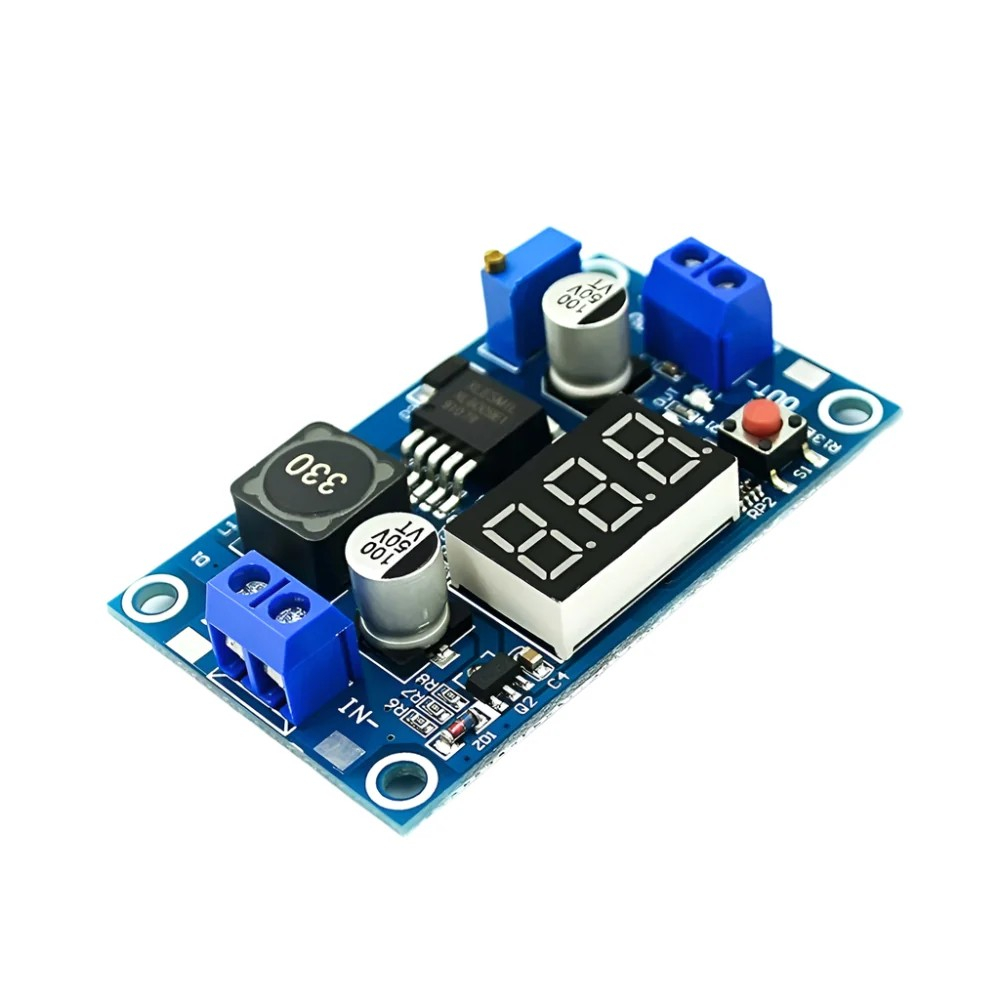

Modulul XL6009 este un convertor DC-DC step-up care permite obtinerea unei tensiuni reglabile mai mari decat cea disponibila la intrare. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile, prototipare si teste de laborator, iar afisajul LED integrat permite monitorizarea tensiunii.

Specificatii tehnice:

• Model: XL6009

• Tip conversie: step-up / boost

• Redresare: nesincrona

• Tensiune de intrare: 4.3-32V DC

• Tensiune de iesire: 5-52V DC, reglabila, peste tensiunea de intrare

• Curent maxim de intrare: 4A

• Eficienta conversie: aproximativ 85% in regim uzual, maximum 94%

• Frecventa de comutare: 400kHz

• Ondulatie la iesire: 50mV

• Stabilitate la variatia tensiunii de intrare: ±0.5%

• Stabilitate la variatia sarcinii: ±0.5%

• Reglaj tensiune: potentiometru multitura

• Indicatori: IN / OUT

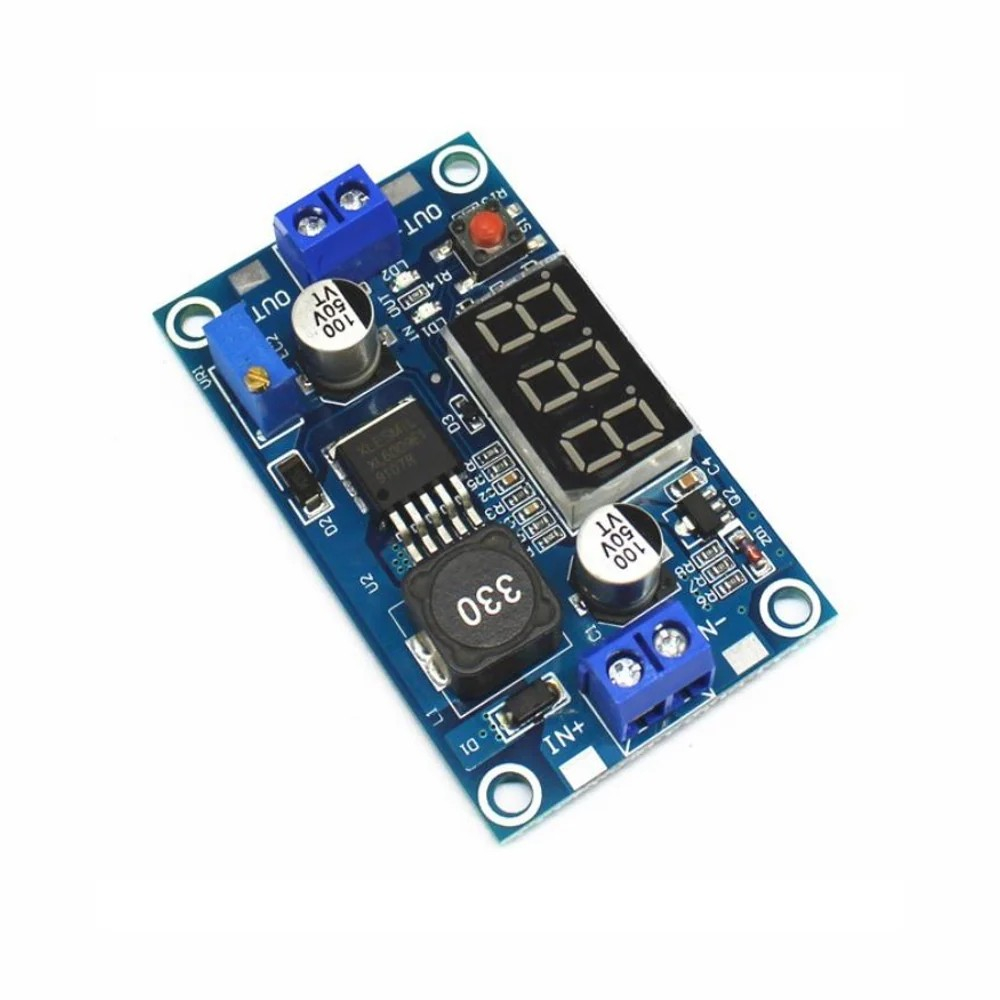

• Conexiuni: borne cu surub IN+ / IN- si OUT+ / OUT-

• Temperatura de lucru: -40°C pana la +85°C

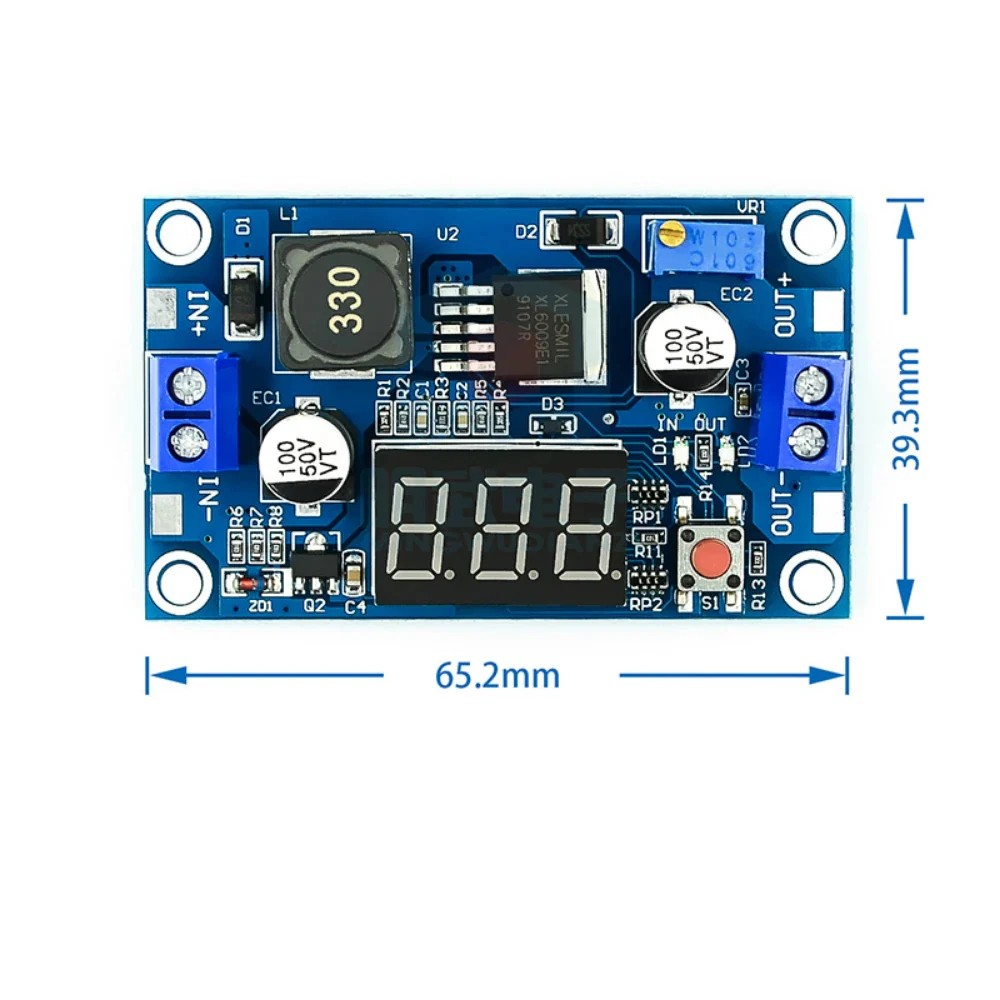

• Dimensiuni placa: 69.8x38mm

Continut pachet:

• 1x modul convertor DC-DC step-up XL6009 cu display LED

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se conecteaza sursa DC la bornele IN+ si IN-, respectand polaritatea.

2. Se porneste alimentarea fara consumator conectat si se masoara tensiunea intre OUT+ si OUT- cu un multimetru.

3. Se ajusteaza potentiometrul pana la obtinerea tensiunii necesare.

4. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

5. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Pentru functionare in domeniul specificat al circuitului XL6009, se recomanda alimentarea de la minimum 5V.

• Modulul nu se utilizeaza pentru reducerea tensiunii.

• Curentul disponibil la iesire depinde de tensiunile de lucru, randament si racire; limita curentului de intrare nu reprezinta o limita identica la iesire.

• La sarcini mari se asigura ventilatie si racire corespunzatoare.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.

• Placa se monteaza astfel incat contactele si partea inferioara sa nu atinga suprafete conductoare.
