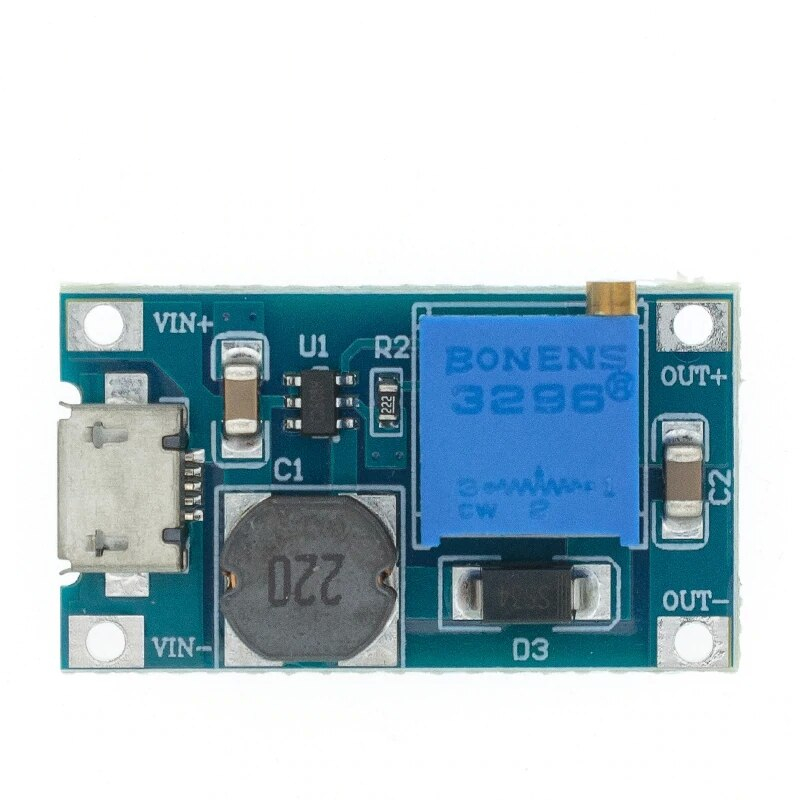

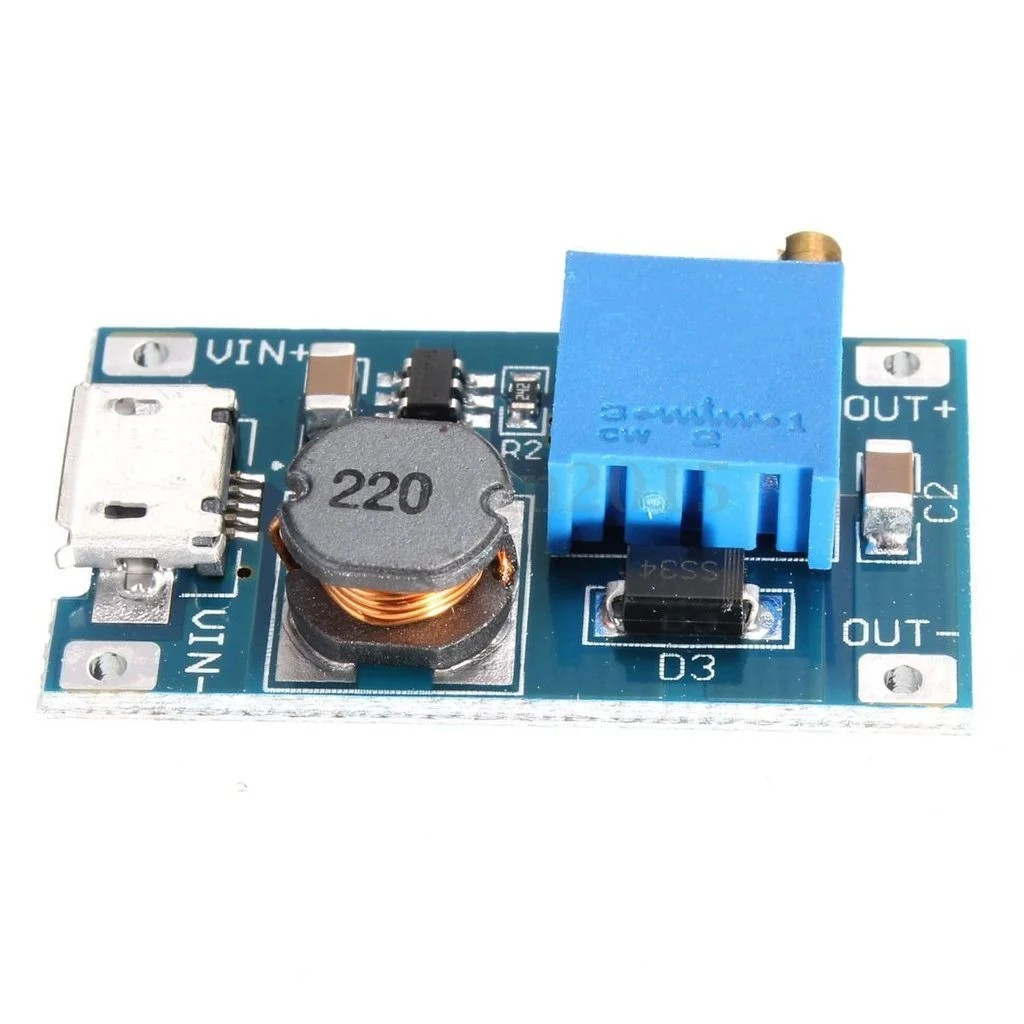

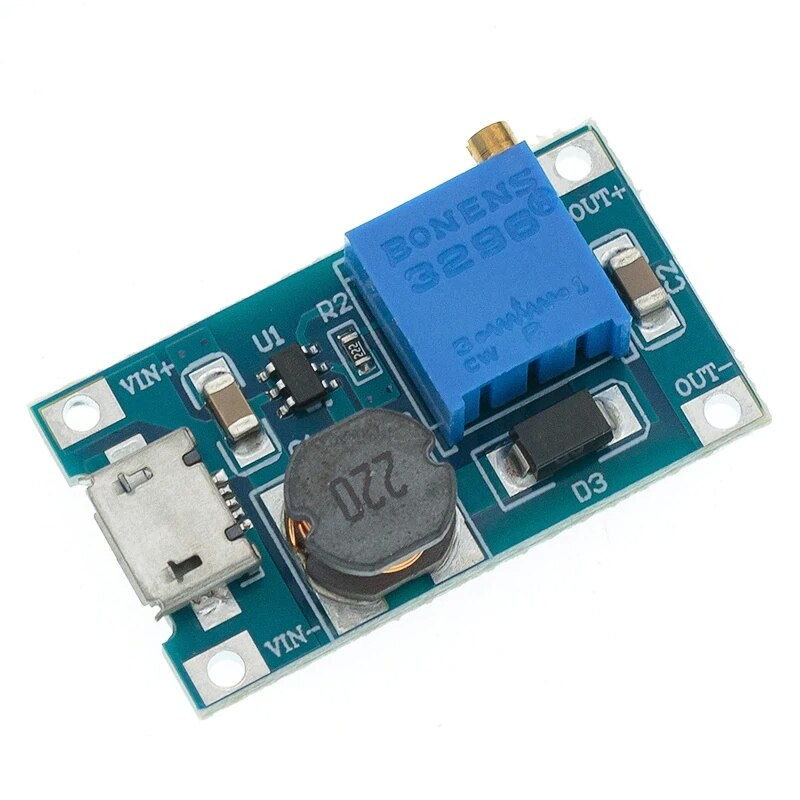

Modulul convertor DC-DC MT3608 ridica tensiunea continua de alimentare si permite obtinerea unei tensiuni de iesire reglabile, folosind conversie de tip step-up (boost). Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile si proiecte de electronica alimentate din acumulatori sau surse USB.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up reglabil
• Circuit integrat: MT3608
• Tensiune de intrare prin VIN+/VIN-: 2-24V DC
• Tensiune de alimentare prin micro-USB: 5V DC
• Tensiune de iesire: 5-28V DC, reglabila; trebuie sa fie mai mare decat tensiunea de intrare
• Tensiune de iesire recomandata pentru utilizare: maxim 26V DC
• Curent maxim de iesire, de varf: 2A
• Curent de iesire recomandat: pana la 1A, in functie de raportul de conversie si racire
• Randament: poate depasi 93%, in functie de tensiunile de lucru si sarcina
• Reglaj tensiune: potentiometru multitura
• Conector de intrare: Micro-USB mama
• Conexiuni suplimentare de intrare: puncte de lipire VIN+ si VIN-
• Conexiuni de iesire: puncte de lipire OUT+ si OUT-
• Dimensiuni: 30x17x14mm

Continut pachet:

• 1x modul convertor DC-DC MT3608 cu Micro-USB

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se conecteaza sursa prin conectorul USB sau prin punctele de lipire de intrare, respectand polaritatea.

2. Se porneste alimentarea fara consumator conectat.

3. Se masoara tensiunea intre OUT+ si OUT- cu un multimetru si se ajusteaza potentiometrul pana la obtinerea valorii necesare.

4. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

5. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Nu se conecteaza simultan doua surse la cele doua intrari.

• Curentul disponibil la iesire scade atunci cand raportul dintre tensiunea de iesire si cea de intrare creste.

• Sursa de alimentare se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• Limitele maxime de tensiune si curent nu garanteaza functionarea simultana la toate valorile maxime.

• Se asigura disiparea caldurii si se reduce sarcina daca modulul se incalzeste excesiv.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.

• Placa se monteaza astfel incat partea inferioara sa nu atinga suprafete conductoare.
