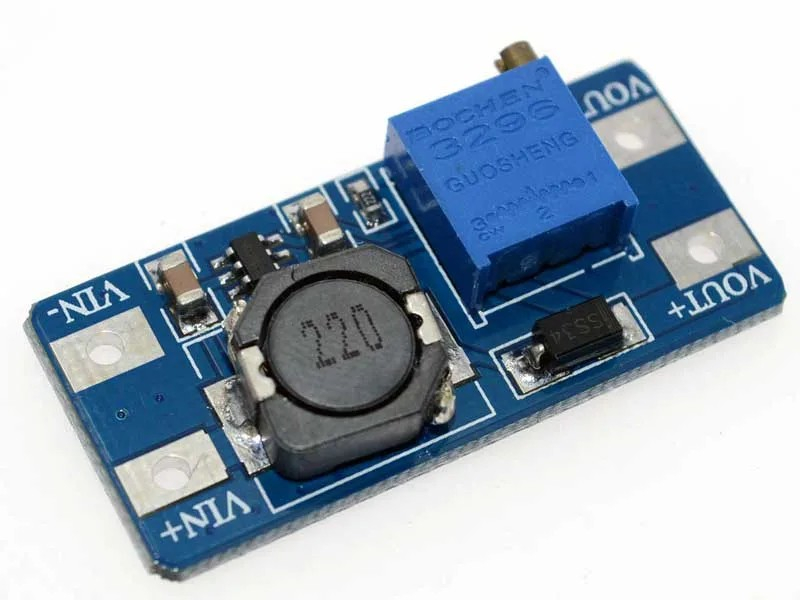

Modulul MT3608 este un convertor DC-DC step-up care ridica tensiunea unei surse DC la o valoare reglabila. Este potrivit pentru alimentarea modulelor electronice, montajelor portabile, circuitelor de control si proiectelor cu Arduino, cu respectarea cerintelor de alimentare ale consumatorului.

Specificatii tehnice:

• Circuit integrat: MT3608

• Tip conversie: step-up / boost

• Tensiune de intrare: 2-24V DC

• Tensiune de iesire: 5-28V DC, reglabila

• Curent maxim de iesire: 2A, in functie de tensiunile de lucru si racire

• Eficienta conversie: poate depasi 93%, in functie de regimul de functionare

• Reglaj tensiune: potentiometru multitura

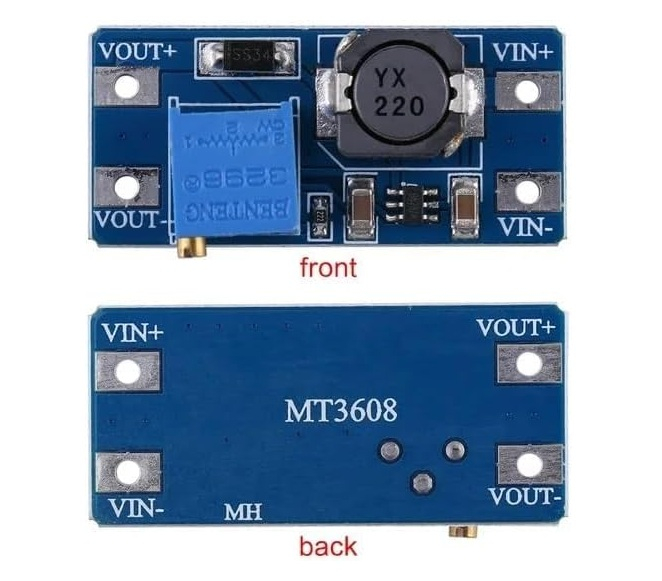

• Conectare: prin lipire, la VIN+, VIN-, VOUT+ si VOUT-

• Dimensiuni placa: 37x17.3mm

• Inaltime: 14mm

• Greutate: 5g

Continut pachet:

• 1x modul convertor DC-DC step-up MT3608

Instructiuni de montaj:

1. Cu sursa oprita, se lipeste conductorul pozitiv al alimentarii la VIN+, iar conductorul negativ la VIN-.

2. Modulul se fixeaza astfel incat partea inferioara a placii sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara consumator conectat.

4. Se ajusteaza potentiometrul si se masoara tensiunea intre VOUT+ si VOUT- cu un multimetru.

5. Se opreste sursa si se conecteaza consumatorul, respectand polaritatea iesirii.

6. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire trebuie sa fie mai mare decat tensiunea de intrare.

• Curentul disponibil la iesire scade cand raportul de ridicare a tensiunii creste.

• Curentul maxim nu este disponibil garantat pe tot intervalul tensiunilor.

• Se asigura ventilatie si racire suplimentara daca modulul se incalzeste puternic in sarcina.

• Sursa se dimensioneaza pentru consumul sarcinii si pierderile conversiei.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.
