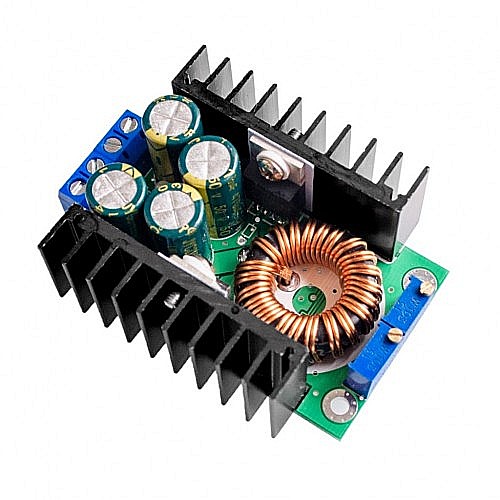

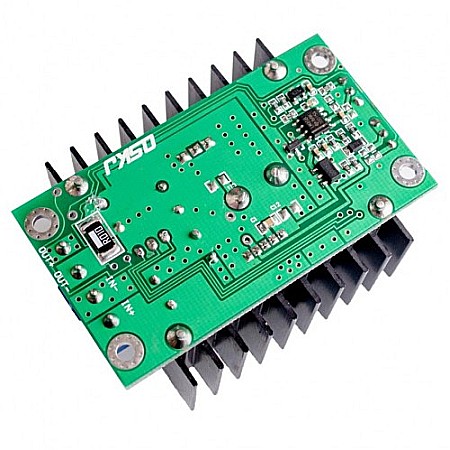

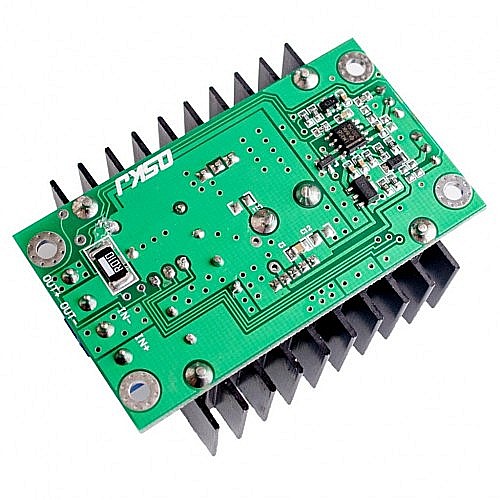

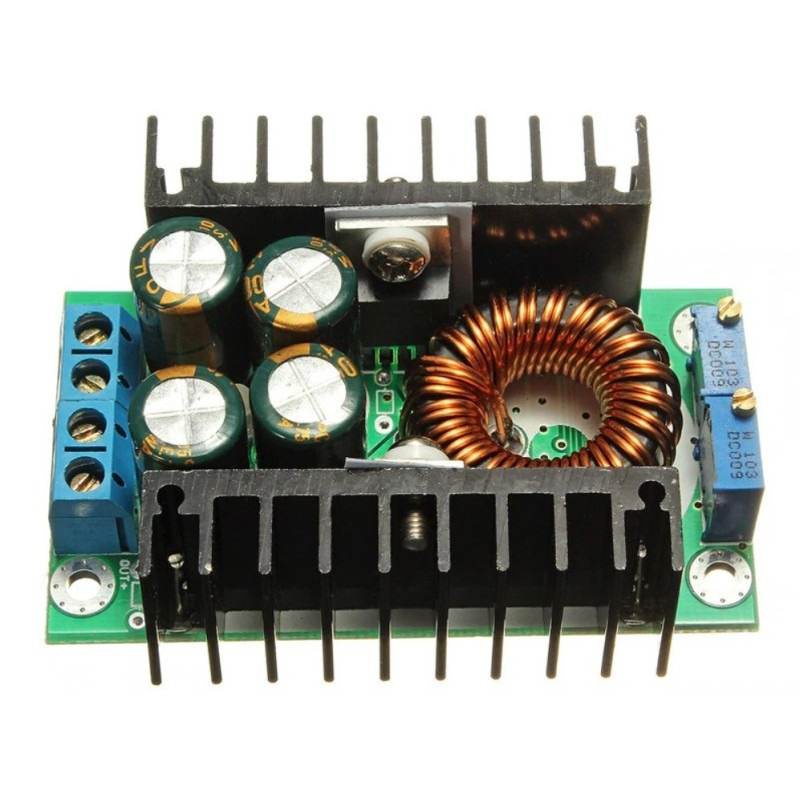

Modulul convertor DC-DC step-down reduce tensiunea continua a sursei la o tensiune de iesire reglabila, adaptata consumatorului conectat. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile si montaje de testare care necesita o sursa coboratoare de tensiune.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down reglabil

• Tensiune de intrare: 7-32V DC

• Tensiune de intrare fara functionare in curent constant: 5-32V DC

• Tensiune de iesire: 0.8-28V DC, reglabila; trebuie sa fie mai mica decat tensiunea de intrare.

• Curent maxim de iesire: 12A

• Putere maxima de iesire: 300W

• Randament de conversie: pana la 95%

• Frecventa de comutare: 300kHz

• Racire: radiatoare integrate

• Dimensiuni: 65.2x46.7x23.7mm

• Greutate: 67g

Continut pachet:

• 1x modul convertor DC-DC step-down

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se conecteaza sursa DC la intrarea modulului, respectand marcajele de polaritate.

2. Se porneste alimentarea fara consumator conectat.

3. Se masoara tensiunea la iesire cu un multimetru si se ajusteaza reglajul de tensiune pana la obtinerea valorii necesare.

4. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

5. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• La sarcini mari se asigura racire suplimentara si circulatia aerului in jurul radiatoarelor.

• Limitele maxime de tensiune, curent si putere nu garanteaza functionarea simultana la toate valorile maxime.

• Sursa de alimentare, cablurile si conexiunile se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• Se monteaza o siguranta corespunzatoare pe circuitul de intrare.

• Nu se conecteaza modulul direct la tensiune alternativa.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.

• Placa se fixeaza astfel incat partea inferioara sa nu atinga suprafete conductoare.
