Modulul DC-DC step-down reduce tensiunea unei surse continue si permite reglarea separata a tensiunii de iesire si a limitei de curent, pentru functionare in regim CV sau CC. Este potrivit pentru surse reglabile, testarea circuitelor, automatizari si alimentarea modulelor electronice, LED-urilor de putere sau motoarelor DC, in limitele electrice si termice ale modulului.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down

• Regimuri de functionare: tensiune constanta CV si curent constant CC

• Tensiune de intrare: 6-40V DC

• Tensiune de intrare recomandata: 10-40V DC

• Tensiune de iesire: 1.2-36V DC, reglabila

• Curent maxim de iesire: 20A

• Curent de iesire recomandat: pana la 15A, cu racire corespunzatoare

• Putere maxima de iesire: 300W, in functie de regimul de lucru si racire

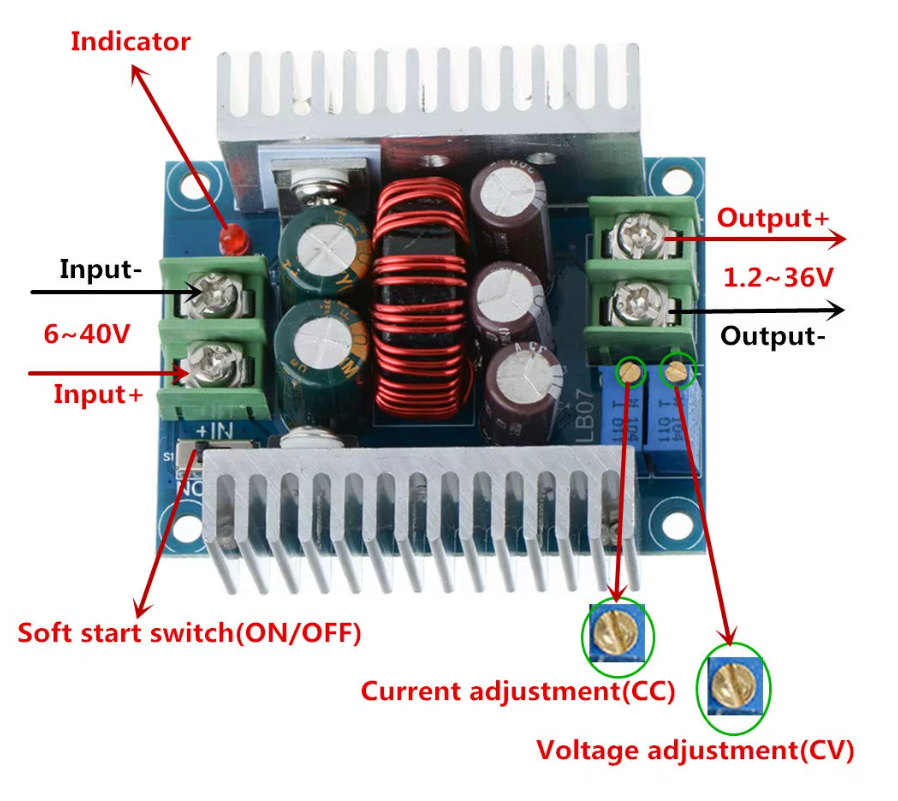

• Reglaj tensiune: potentiometru CV

• Reglaj limita de curent: potentiometru CC

• Eficienta conversiei: 95%, la intrare 24V, iesire 12V si curent de iesire 20A

• Ondulatie a tensiunii de iesire: ≤50mV

• Protectie la scurtcircuit: cu revenire automata

• Temperatura de lucru: -10°C pana la +75°C

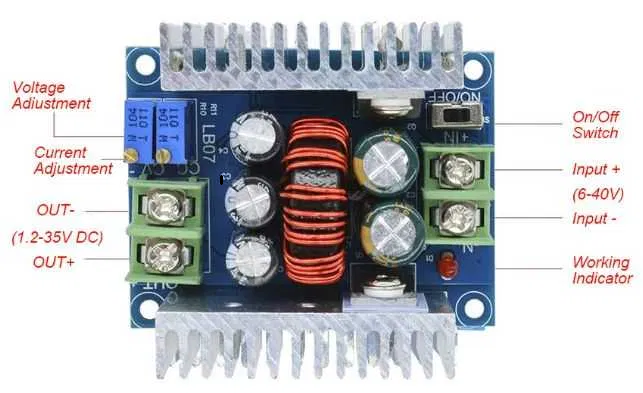

• Conexiuni intrare: IN+ / IN-

• Conexiuni iesire: OUT+ / OUT-

• Metoda de conectare: terminale cu surub

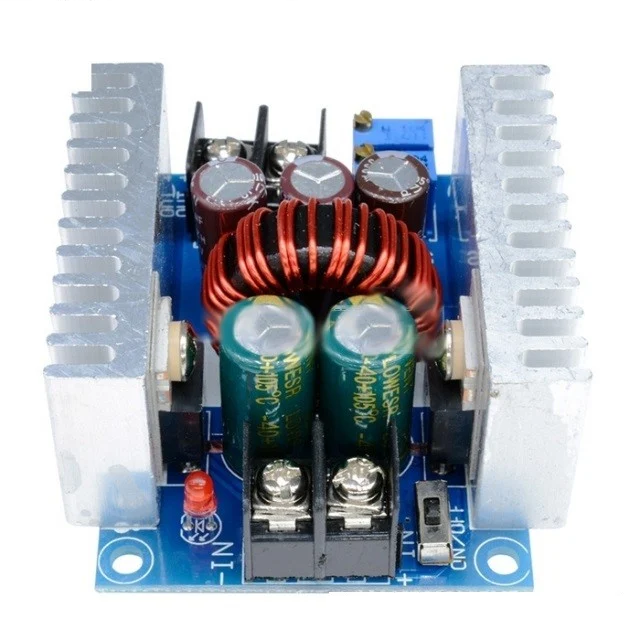

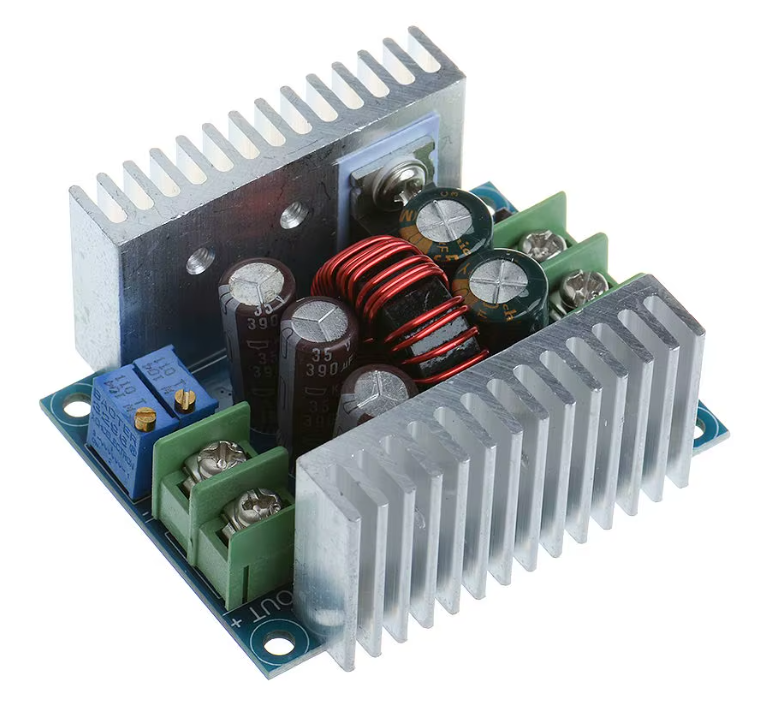

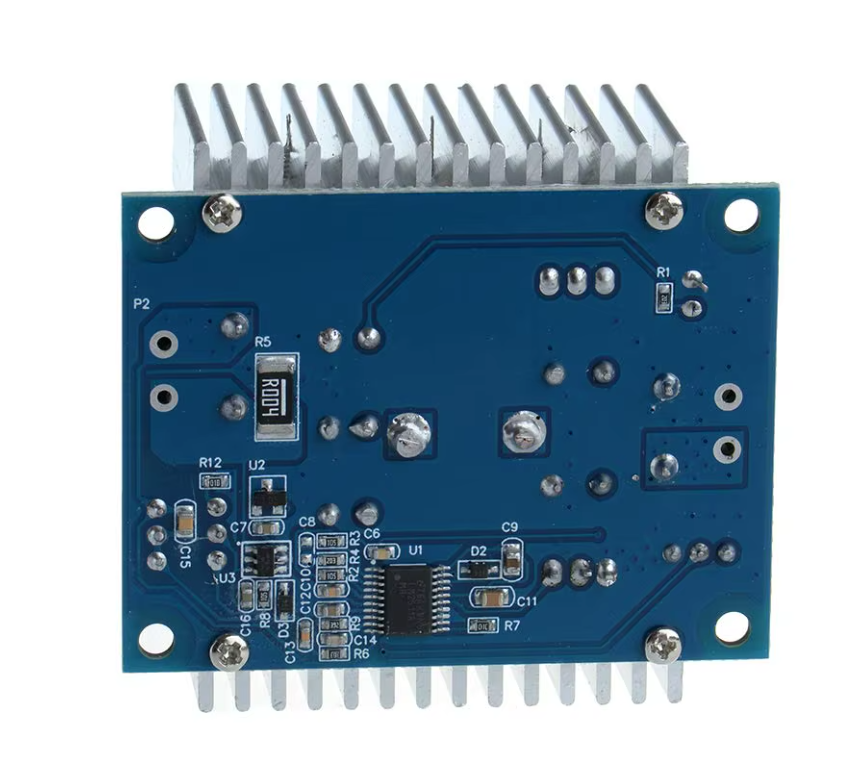

• Racire: doua radiatoare montate pe placa

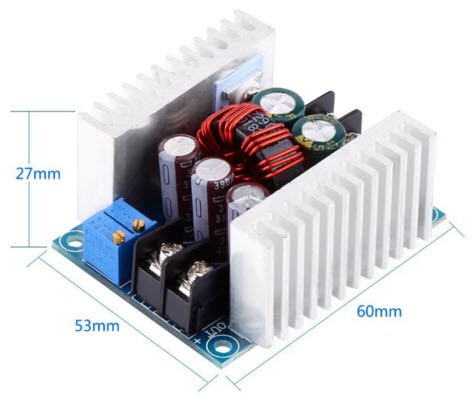

• Dimensiuni modul: 60x53x30mm

Continut pachet:

• 1 x convertor DC-DC step-down cu radiatoare.

Instructiuni de montaj si utilizare:

1. Cu alimentarea deconectata, modulul se fixeaza astfel incat partea inferioara sa nu atinga suprafete conductoare.

2. Sursa DC se conecteaza la IN+ si IN-, respectand polaritatea, fara consumator conectat la iesire.

3. Se porneste alimentarea si se masoara tensiunea intre OUT+ si OUT- cu un multimetru.

4. Se ajusteaza potentiometrul CV pana la obtinerea tensiunii necesare consumatorului.

5. Limita de curent se regleaza din potentiometrul CC, folosind o sarcina de test adecvata si masurarea curentului, fara scurtcircuitarea directa a iesirii.

6. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

7. Se reporneste alimentarea si se verifica tensiunea, curentul si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire trebuie sa fie mai mica decat tensiunea de intrare; modulul nu ridica tensiunea.

• Limitele maxime de tensiune, curent si putere nu pot fi obtinute simultan.

• Sursa de intrare se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• La curenti mari sau functionare indelungata, se asigura racire suplimentara si circulatia aerului in jurul radiatoarelor.

• Conductoarele si conexiunile se dimensioneaza pentru curentul de lucru.

• Nu se mentine iesirea in scurtcircuit; revenirea automata a protectiei nu permite scurtcircuitarea prelungita.

• La alimentarea motoarelor, se ia in calcul curentul de pornire.

• Se evita umezeala, condensul si montajul in spatii fara ventilatie.

• Montajul si verificarile se realizeaza de o persoana competenta, cu alimentarea oprita in timpul efectuarii conexiunilor.
