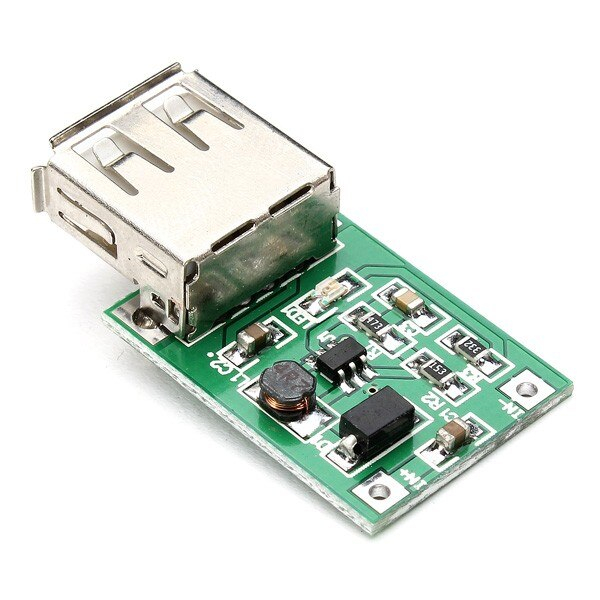

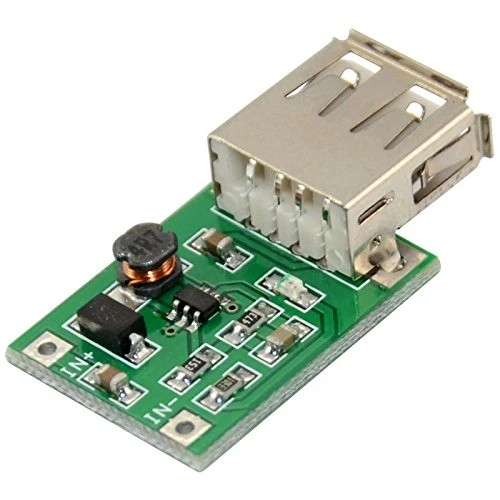

Modulul convertor DC-DC step-up ridica tensiunea unei surse de alimentare si furnizeaza o iesire fixa prin conectorul USB-A. Este potrivit pentru alimentarea dispozitivelor USB cu consum redus, a placilor de dezvoltare si a circuitelor electronice integrate in echipamente compacte.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up

• Tensiune de intrare: 0.9-5V DC

• Tensiune de iesire: 5V DC, fixa

• Curent de iesire: 500-600mA, in functie de conditiile de functionare

• Curent maxim de iesire: 600mA

• Randament maxim de conversie: pana la 96%

• Tip control: PFM

• Conector de iesire: USB-A mama

• Conectare intrare: puncte de lipire IN+ si IN-

• Indicator de functionare: LED

• Temperatura de lucru: -40°C pana la +85°C

• Dimensiuni PCB: 25x18mm

• Culoare PCB: verde

• Reglaj tensiune: nu

Continut pachet:

• 1x modul convertor DC-DC step-up cu USB-A

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se lipeste firul pozitiv al sursei la IN+ si firul negativ la IN-.

2. Se verifica polaritatea si se izoleaza conexiunile.

3. Se fixeaza placa astfel incat partea inferioara sa nu atinga suprafete conductoare.

4. Se porneste alimentarea si se verifica tensiunea de iesire cu un multimetru sau un tester USB.

5. Se conecteaza consumatorul la portul USB si se verifica functionarea modulului in sarcina.

Recomandari si precautii:

• Curentul disponibil la iesire depinde de tensiunea de intrare, capacitatea sursei si pierderile de conversie.

• Sursa de alimentare trebuie sa poata furniza curentul necesar conversiei; curentul de intrare poate fi mai mare decat cel de iesire.

• Modulul se utilizeaza numai cu surse de curent continuu.

• Se evita inversarea polaritatii, scurtcircuitarea iesirii si depasirea limitelor electrice.

• La alimentarea din acumulatori se utilizeaza protectia corespunzatoare tipului de acumulator.
