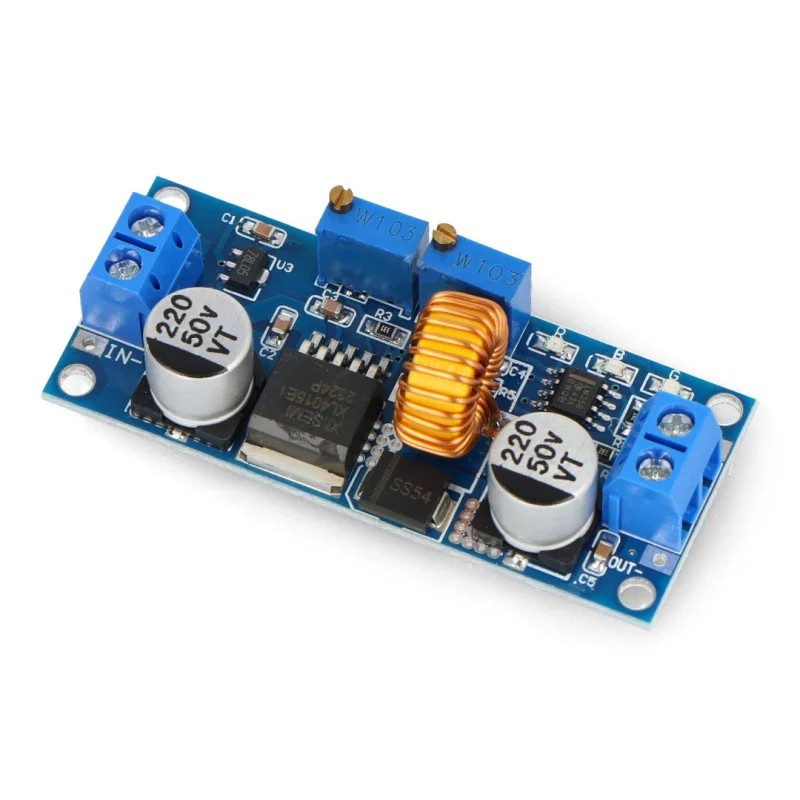

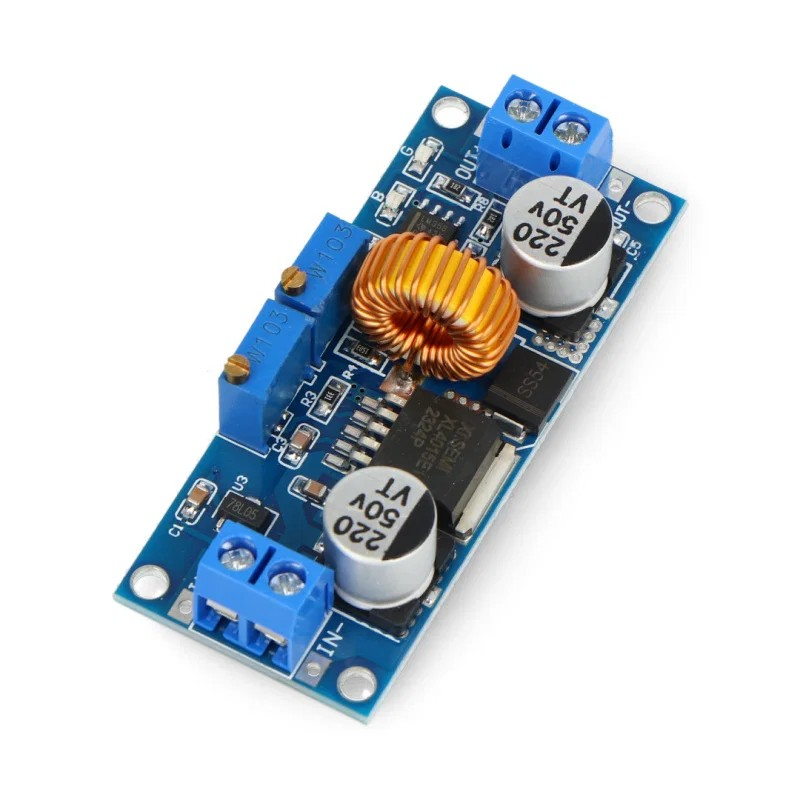

Modulul XL4015 este un convertor DC-DC step-down utilizat pentru reducerea tensiunii si controlul curentului de iesire. Poate fi folosit ca sursa de alimentare, ca modul in montaje de incarcare a acumulatorilor sau ca driver in curent constant pentru LED-uri de putere.

In modul tensiune constanta (CV), mentine tensiunea setata cat timp consumul sarcinii ramane sub limita de curent, iar in modul curent constant (CC) reduce tensiunea pentru a mentine curentul la valoarea reglata.

Pentru incarcarea acumulatorilor Li-ion, se pot seta tensiunea maxima de incarcare si limita curentului, in functie de cerintele acumulatorului sau pachetului. Modulul poate fi integrat si in montaje alimentate din panouri solare sau turbine eoliene, cu adaptarea si stabilizarea sursei in limitele admise la intrare.

Specificatii tehnice:

• Circuit integrat: XL4015

• Tip conversie: step-down (buck)

• Tensiune de intrare: 4-38V DC

• Tensiune de iesire: 1.25-36V DC, reglabila; trebuie sa fie mai mica decat tensiunea de intrare

• Curent maxim de iesire: 5A, in functie de tensiunile de lucru si racire

• Reglaje: doua potentiometre, pentru tensiune si limita curentului

• Protectie la supracurent: limitare de curent

• Protectie la scurtcircuit: limitarea curentului de iesire

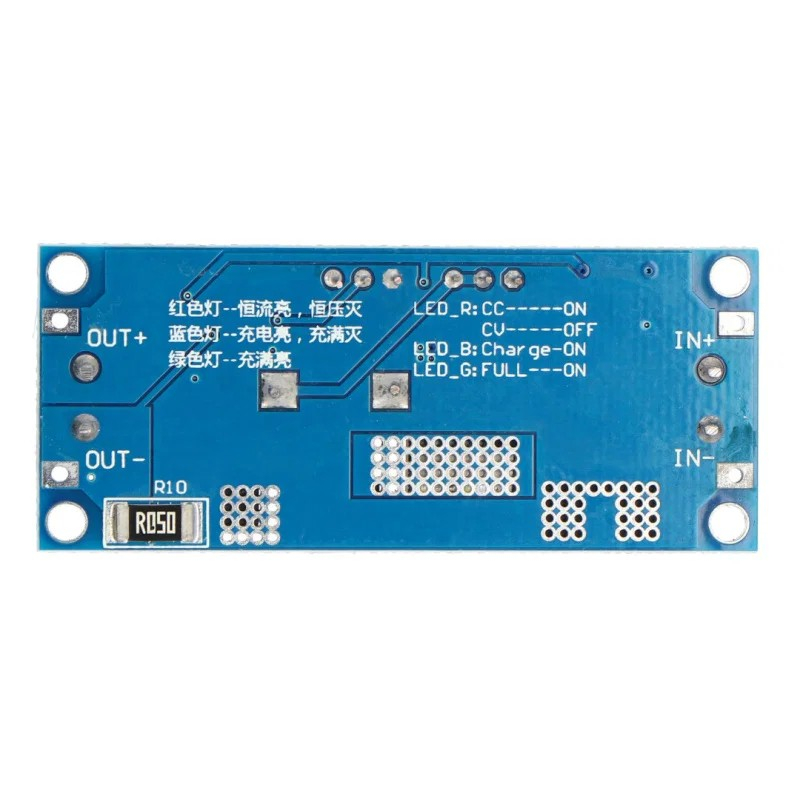

• Indicatori: LED-uri de stare pentru functionare si incarcare

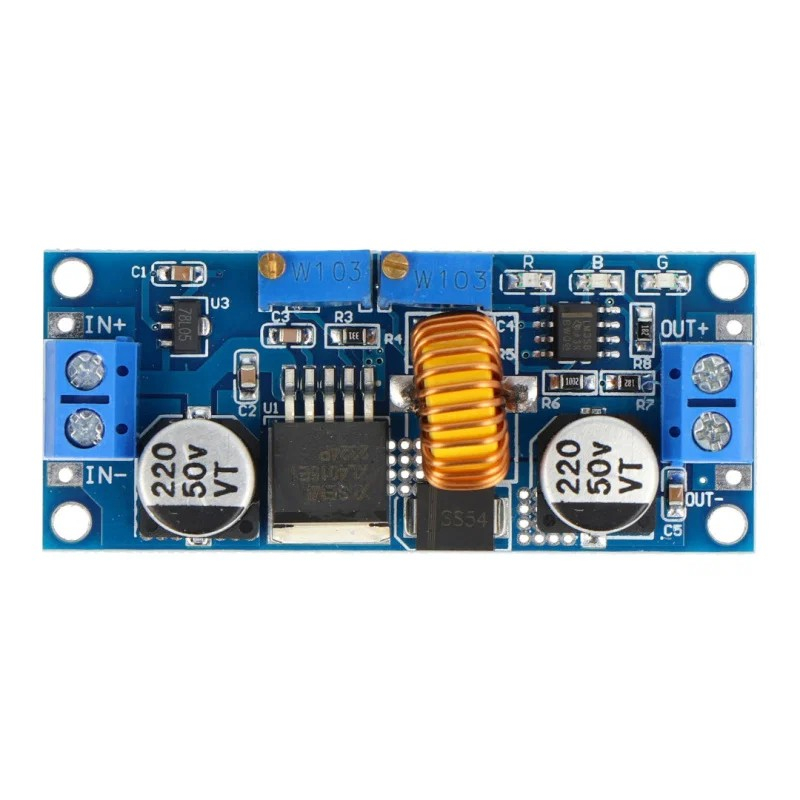

• Conexiuni: borne cu surub, IN+/IN- pentru intrare si OUT+/OUT- pentru iesire

• Caracteristici de conversie: eficienta ridicata si riplu redus

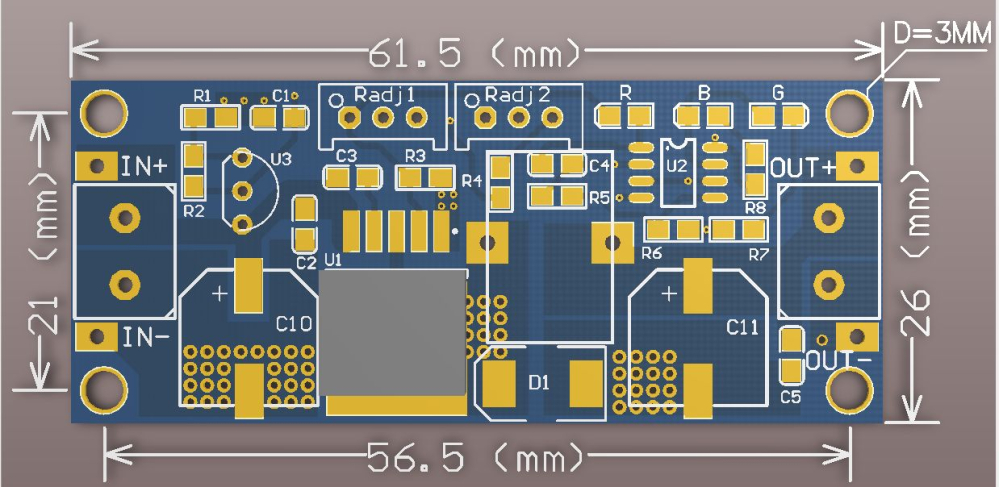

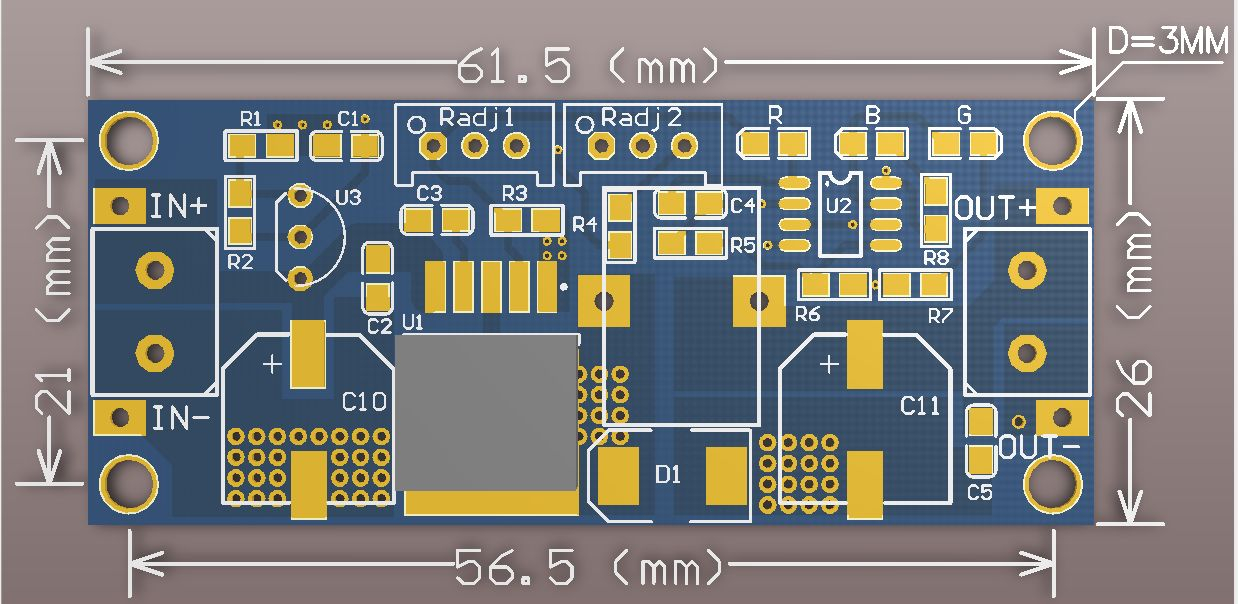

• Dimensiuni placa: 61.5x26mm

• Fixare: patru gauri cu diametrul de 3mm

Continut pachet:

• 1x modul convertor DC-DC XL4015 CC/CV

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se conecteaza sursa la IN+ si IN-, respectand polaritatea.

2. Se alimenteaza modulul fara consumator si se masoara iesirea cu un multimetru.

3. Se regleaza potentiometrul de tensiune pana la valoarea necesara aplicatiei.

4. Pentru reglarea limitei de curent, se foloseste o sarcina de test adecvata sau o sarcina electronica, cu masurarea curentului consumat.

5. Se opreste alimentarea si se conecteaza consumatorul, acumulatorul sau LED-ul la OUT+ si OUT-.

6. Se reporneste alimentarea si se verifica tensiunea, curentul si incalzirea modulului in sarcina.

Recomandari si precautii:

• La sarcini mari se asigura racire adecvata; daca modulul se incalzeste excesiv, se reduce consumul.

• Limitele maxime de tensiune si curent nu garanteaza functionarea simultana la toate valorile maxime.

• Pentru acumulatori, reglajele se stabilesc in functie de chimie, numarul de celule si cerintele producatorului.

• Pachetele cu celule Li-ion in serie necesita protectie si echilibrare corespunzatoare.

• Pentru Ni-Cd si Ni-MH este necesar un sistem adecvat de supraveghere si terminare a incarcarii.

• Indicatoarele de incarcare nu inlocuiesc verificarea conditiilor de oprire a procesului.

• Placa se monteaza astfel incat partea inferioara sa nu atinga suprafete conductoare.
