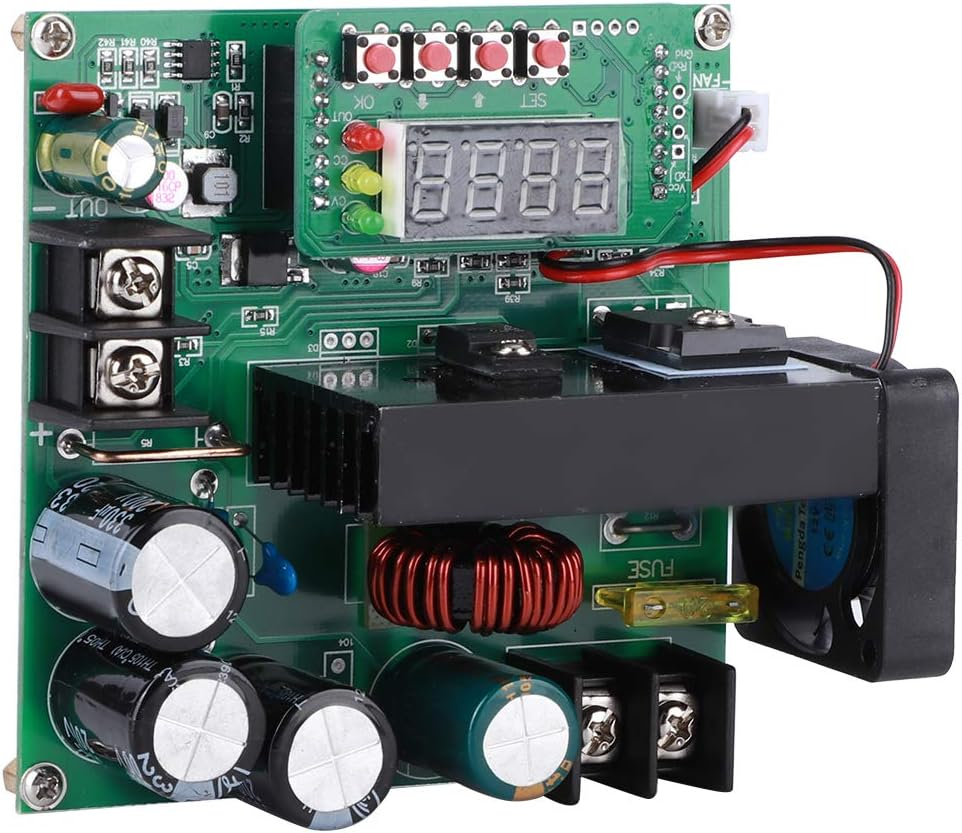

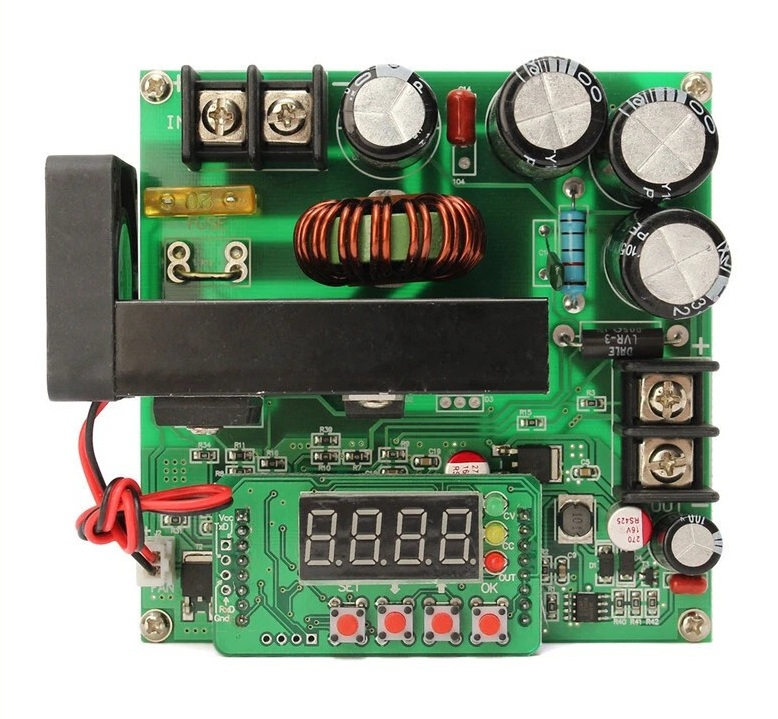

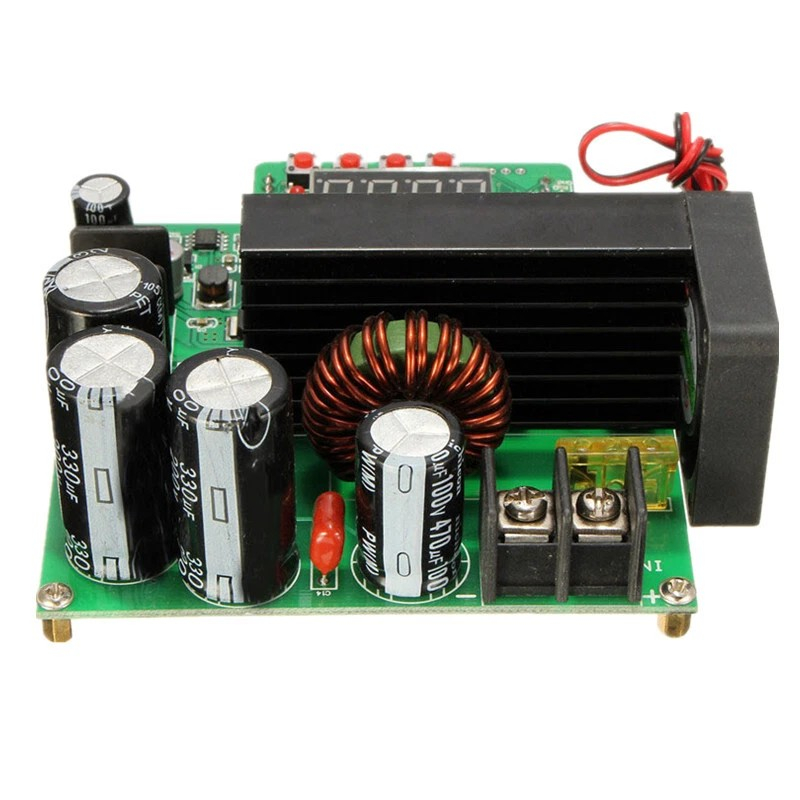

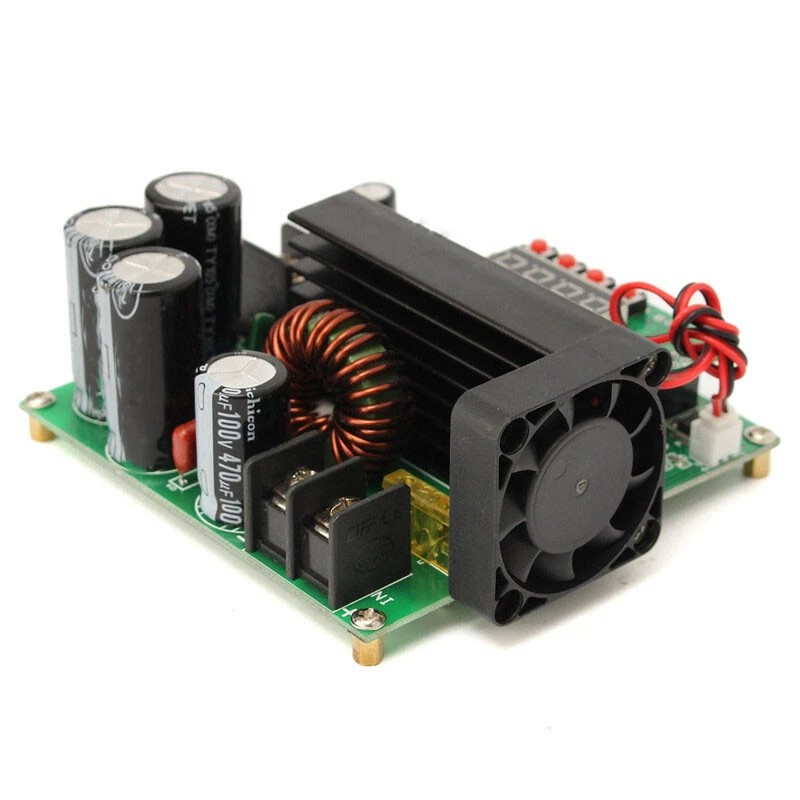

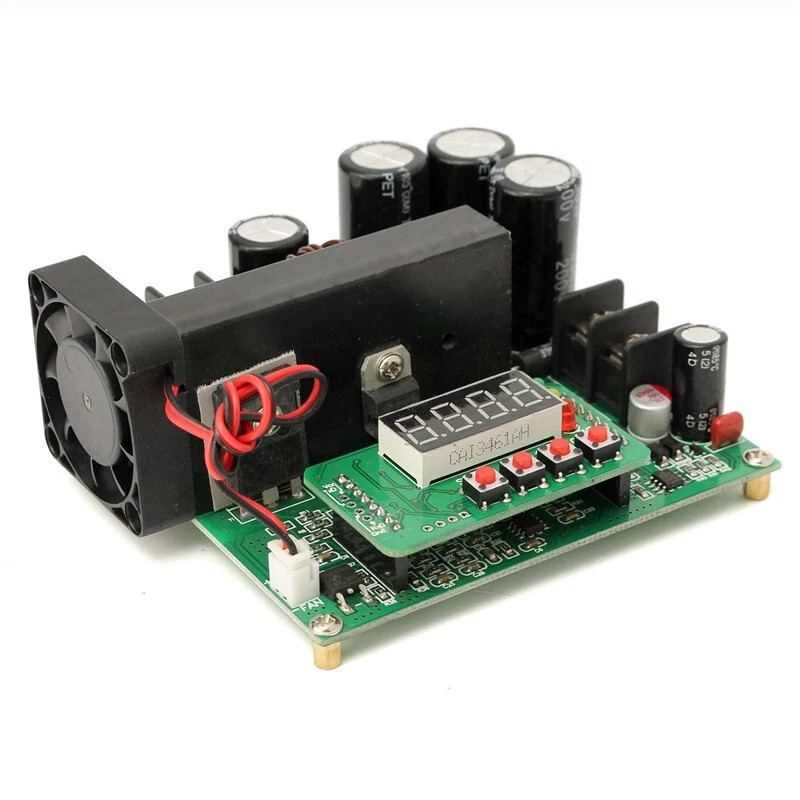

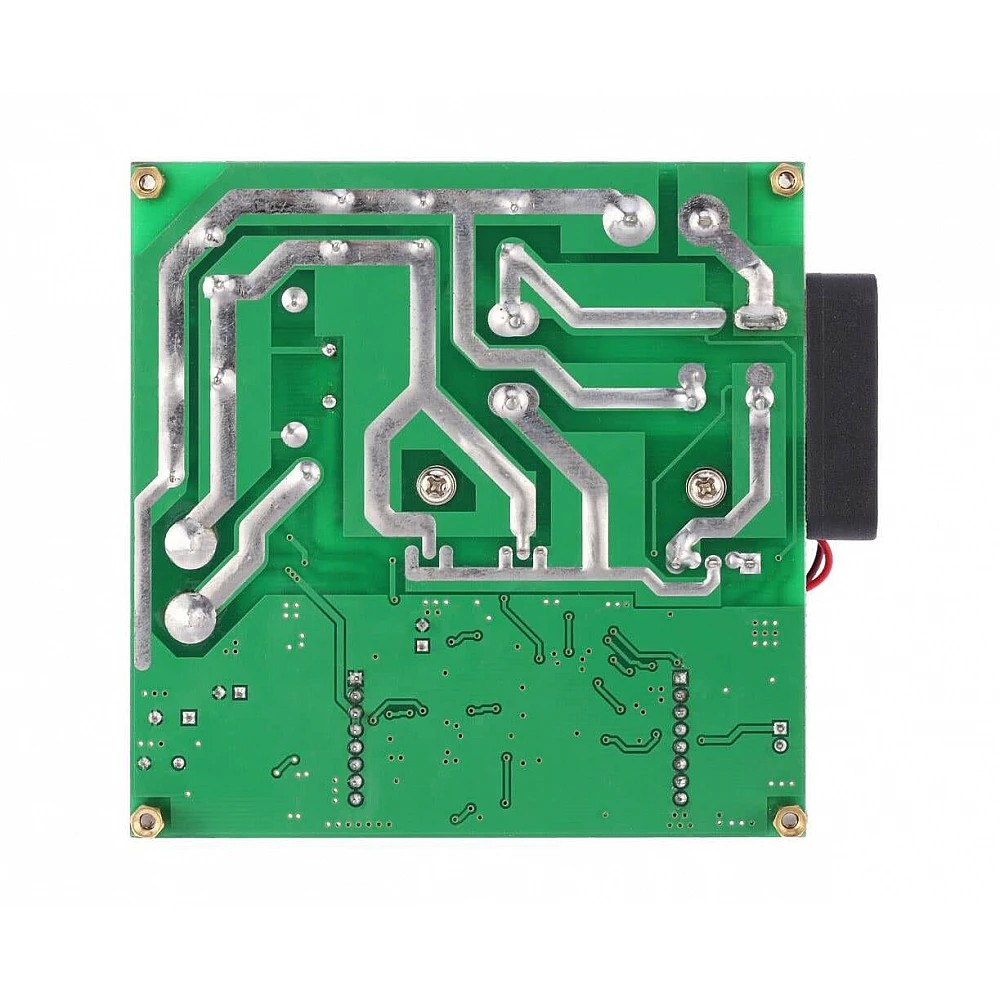

Modulul BST-900W este un convertor DC-DC step-up cu control digital, utilizat pentru ridicarea tensiunii si reglarea limitei de curent la iesire. Este potrivit pentru realizarea surselor de alimentare, alimentarea echipamentelor electronice si teste de laborator, permitand monitorizarea parametrilor si reutilizarea setarilor memorate.

Specificatii tehnice:

• Model: BST-900W

• Tip conversie: step-up / boost

• Moduri de functionare: tensiune constanta CV si curent constant CC

• Tensiune de intrare: 8-60V DC

• Curent maxim de intrare: 15A

• Tensiune de iesire: 10-120V DC, reglabila, peste tensiunea de intrare

• Curent de iesire: 0-15A, reglabil

• Eficienta conversie: aproximativ 85%

• Frecventa de comutare: 150kHz

• Ondulatie la iesire: maximum 50mV

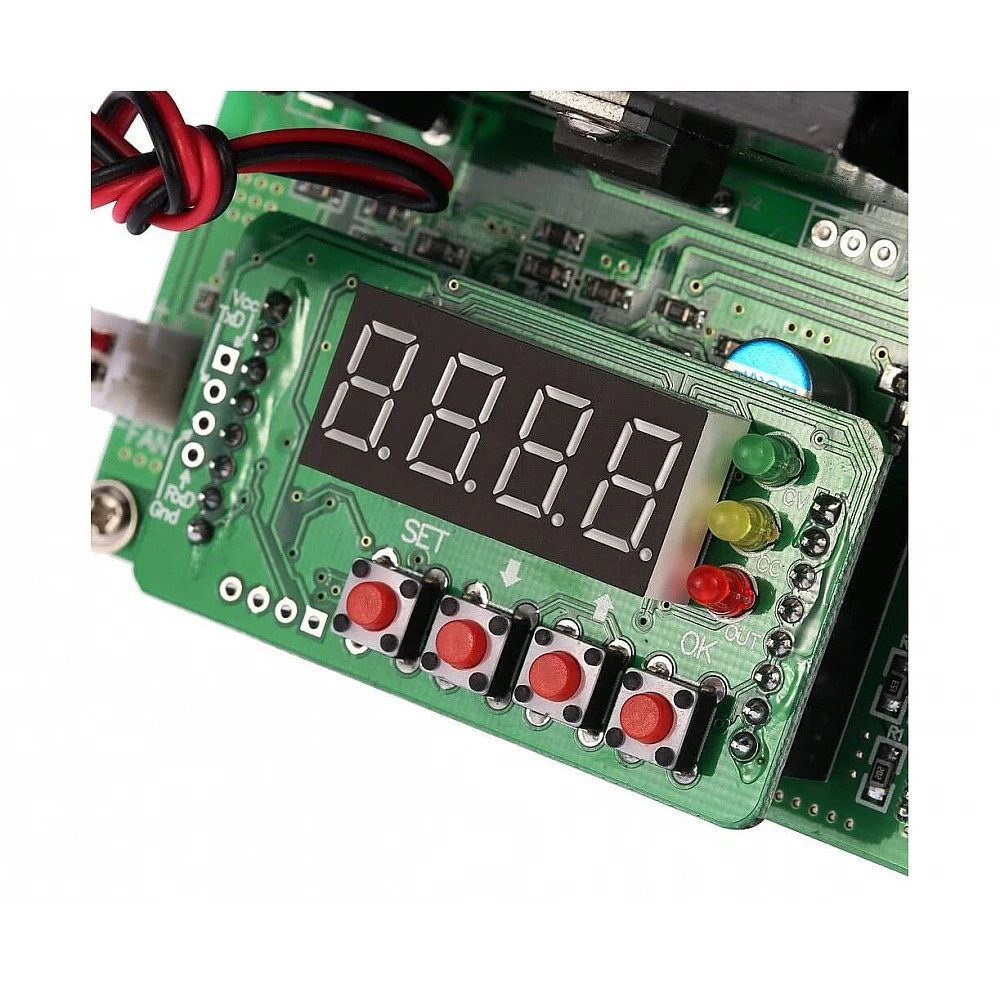

• Control: digital, prin butoanele SET, sageti si OK

• Afisaj: LED cu 4 cifre

• Parametri afisati: tensiune, curent, putere si capacitate cumulata, in functie de modul selectat

• Rezolutie reglaj/afisare tensiune: 0.01V sub 100V; 0.1V peste 100V

• Rezolutie reglaj/afisare curent: 0.01A sub 10A; 0.1A peste 10A

• Rezolutie minima afisare putere: 0.001W

• Rezolutie minima afisare capacitate: 0.001Ah

• Memorie: 10 seturi de parametri

• Indicatori de stare: OUT, CV si CC

• Protectie la scurtcircuit: siguranta de 20A

• Protectie tensiune de intrare: prag configurabil

• Racire: radiator si ventilator

• Conexiuni: borne cu surub pentru intrare si iesire

• Temperatura de lucru: -40°C pana la +85°C

• Dimensiuni placa: 110x99mm

• Greutate: 243g

Continut pachet:

• 1x modul convertor DC-DC BST-900W cu afisaj LED, radiator si ventilator

Instructiuni de montaj:

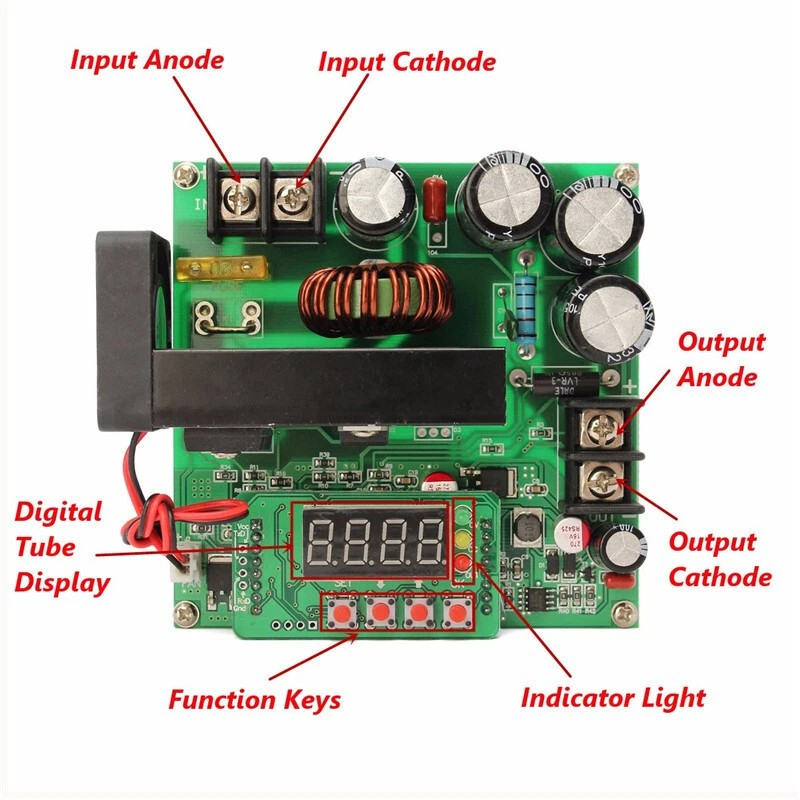

1. Cu alimentarea oprita, se conecteaza sursa la bornele IN+ si IN-, respectand polaritatea.

2. Se porneste modulul fara consumator conectat si se configureaza tensiunea si limita de curent necesare.

3. Se verifica tensiunea la iesire cu un multimetru.

4. Se opreste alimentarea si se conecteaza consumatorul la OUT+ si OUT-.

5. Pentru consumatori de putere mare, se dezactiveaza pornirea automata, se alimenteaza modulul si se apasa OK pentru activarea conversiei.

6. Consumatorul se porneste dupa stabilizarea tensiunii la valoarea setata.

Utilizare:

• Reglaj tensiune si curent: fara conversia activata, SET selecteaza parametrul, sagetile modifica valoarea, iar SET salveaza modificarea.

• Pornire si oprire conversie: OK activeaza conversia; SET o opreste cand aceasta functioneaza.

• Mod complet functional: permite accesarea afisarii puterii si capacitatii cumulate, precum si salvarea si incarcarea profilurilor.

• Profiluri memorate: meniul SA permite salvarea, iar meniul Lo permite incarcarea setarilor; pozitia se selecteaza cu sagetile si se confirma cu OK.

Recomandari si precautii:

• Modulul nu poate reduce tensiunea de intrare.

• Oprirea conversiei din buton nu izoleaza iesirea: la borne poate ramane o tensiune apropiata de cea de intrare.

• Curentul disponibil la iesire depinde de raportul de conversie, puterea sursei si racire; valorile maxime nu sunt disponibile simultan in orice regim.

• Se asigura circulatia libera a aerului in jurul radiatorului si ventilatorului.

• Siguranta arsa se inlocuieste cu una de aceeasi valoare, dupa eliminarea cauzei defectului.

• Nu se scurtcircuiteaza iesirea pentru reglarea sau masurarea curentului.

• Conexiunile se modifica numai dupa deconectarea sursei si descarcarea condensatoarelor.

• La tensiuni ridicate se protejeaza bornele impotriva atingerii accidentale.
