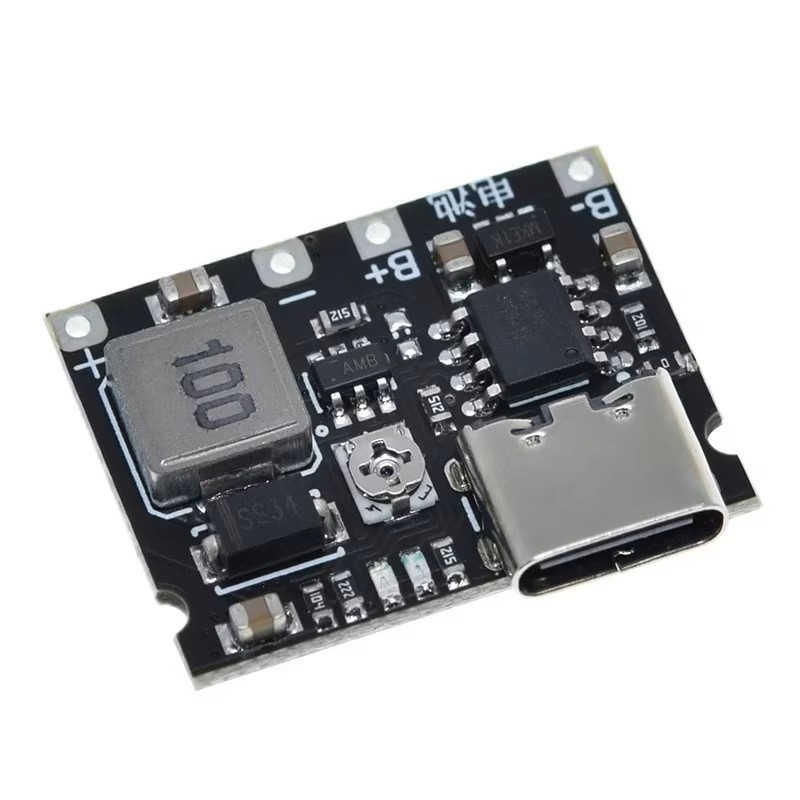

Modulul de incarcare pentru acumulator Li-ion cu convertor step-up permite reincarcarea celulei si alimentarea unui consumator printr-o iesire cu tensiune reglabila. Este potrivit pentru circuite electronice portabile, reunind functiile de incarcare si ridicare a tensiunii pe aceeasi placa.

Specificatii tehnice:

• Tensiune de intrare pentru alimentare/incarcare: 4.2–6.5V DC

• Tensiune de iesire: 4.2–28V DC, reglabila

• Putere maxima declarata: 5W

• Acumulator compatibil: o celula Li-ion, configuratie 1S

• Tensiune nominala acumulator: 3.7V

• Tensiune la incarcare completa: 4.2V

• Tip conversie: DC-DC step-up

• Conector de alimentare: USB-C

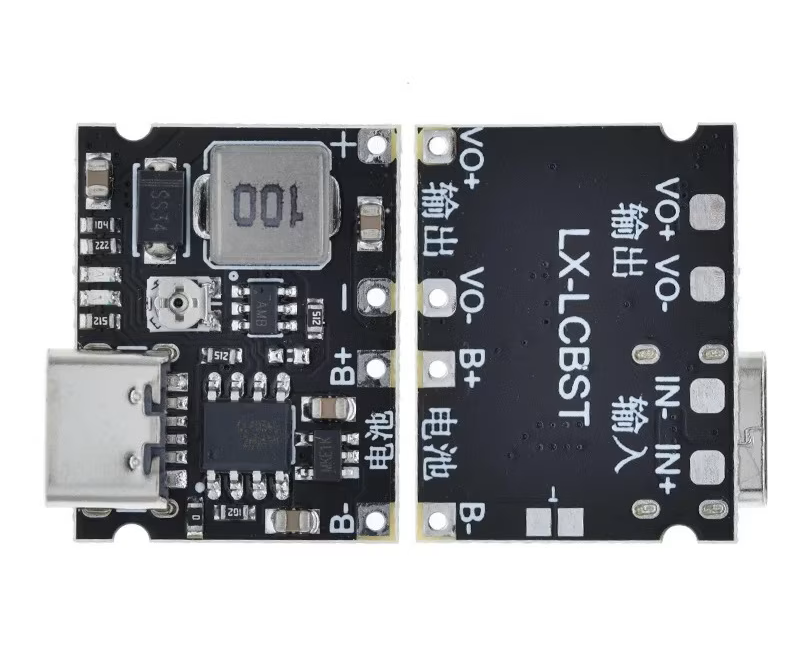

• Puncte de conectare: IN+/IN- pentru intrare, B+/B- pentru acumulator, VO+/VO- pentru iesire

• Temperatura de operare: -40°C pana la +80°C

• Umiditate de lucru: 5–95%RH

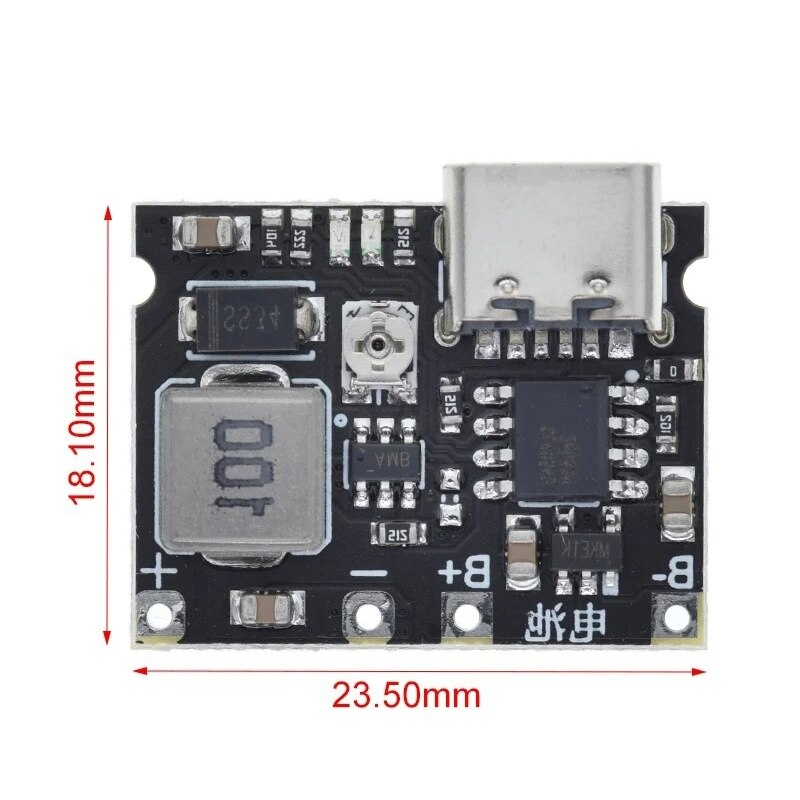

• Dimensiuni PCB: 23.4x18mm

• Greutate: 3g

Instructiuni de montaj / utilizare:

1. Cu sursa si acumulatorul deconectate, se lipesc conductoarele necesare pe punctele marcate, respectand polaritatea.

2. Se conecteaza celula la bornele pentru acumulator.

3. Pentru incarcare, se foloseste o sursa USB de 5V prin conectorul placii sau o sursa corespunzatoare conectata la intrarea dedicata.

4. Fara consumator conectat, se masoara tensiunea la iesire si se ajusteaza potentiometrul pana la valoarea necesara.

5. Se deconecteaza alimentarea si acumulatorul inainte de realizarea conexiunilor finale catre consumator.

Recomandari si precautii:

• Iesirea reglabila alimenteaza consumatorul; aceasta nu se conecteaza la acumulator pentru incarcare.

• Nu se utilizeaza cu mai multe celule conectate in serie sau cu acumulatori care necesita alt regim de incarcare.

• Curentul disponibil la iesire scade pe masura ce tensiunea setata creste; puterea maxima nu este disponibila separat pentru fiecare pereche de puncte de iesire.

• Se verifica adecvarea curentului de incarcare al modulului la acumulatorul ales.

• Se evita scurtcircuitele si contactul placii cu suprafete conductoare.

• Nu se modifica puntile de lipire de pe spatele placii fara documentatia corespunzatoare variantei utilizate.
