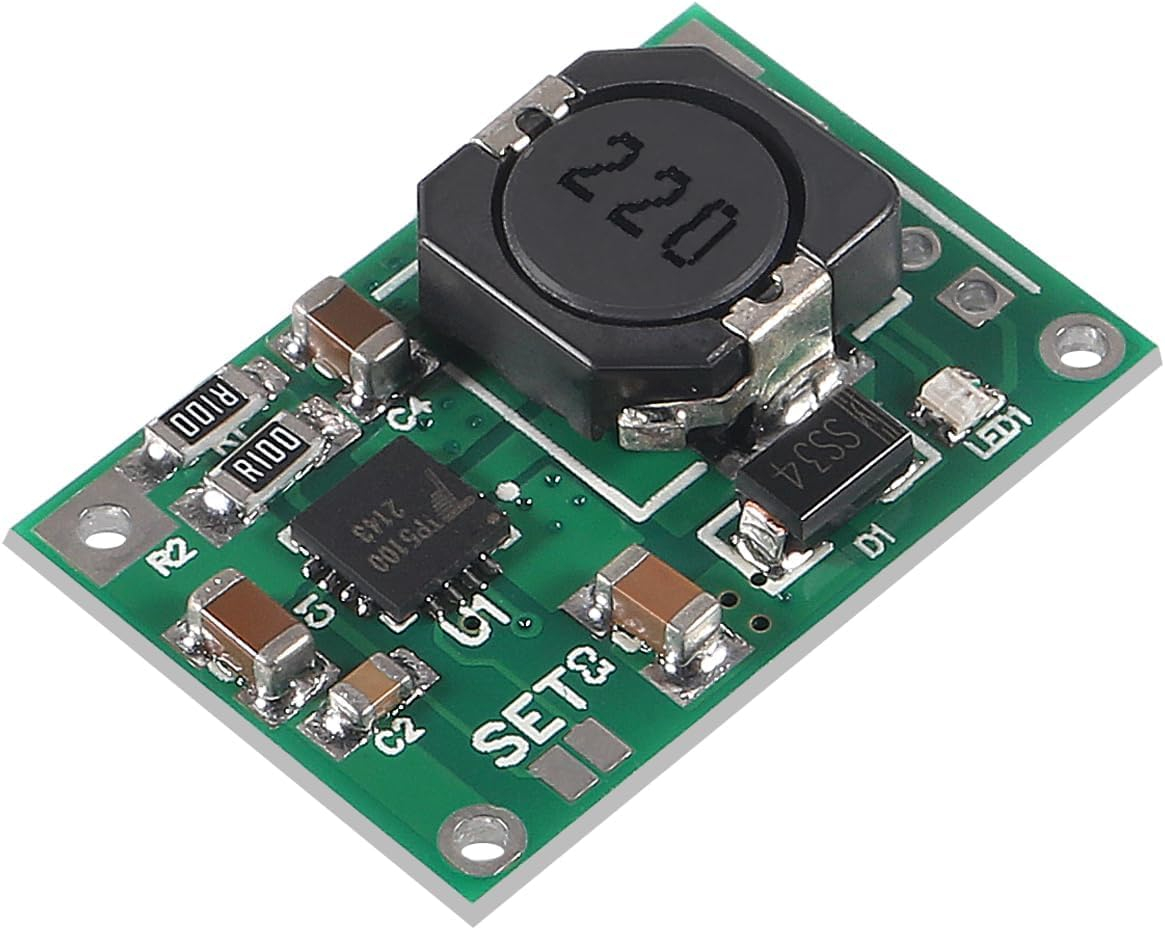

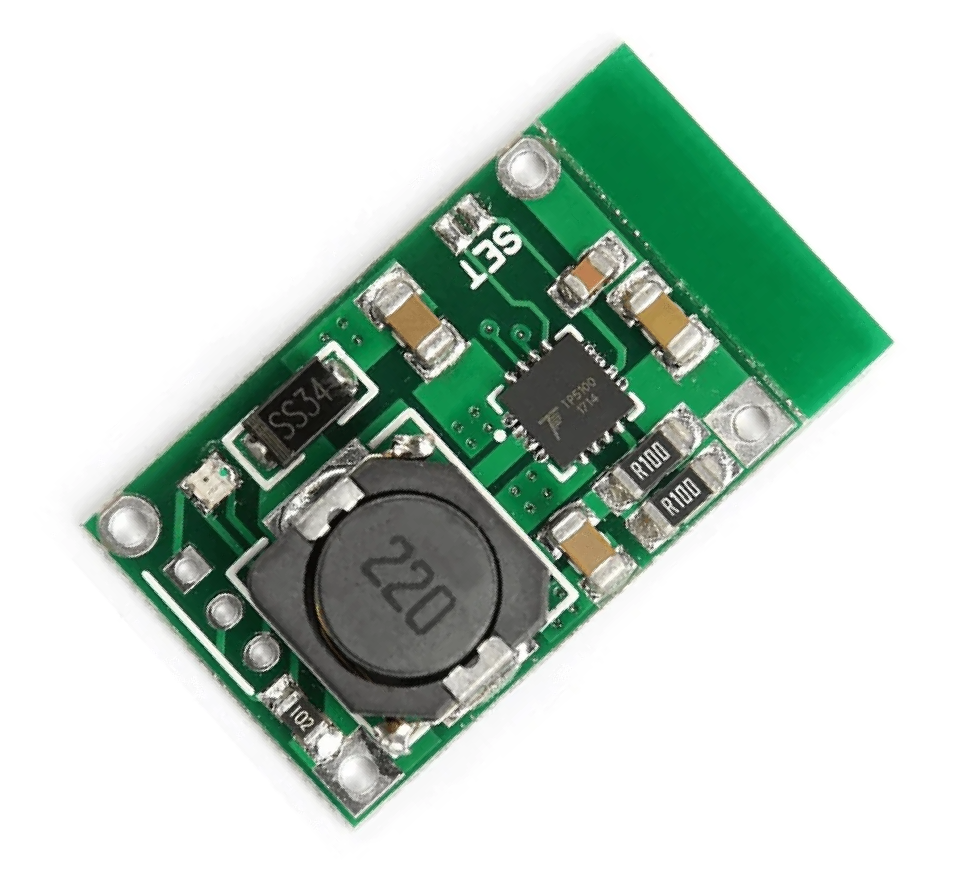

Modulul TP5100 este un circuit pentru incarcarea acumulatorilor Li-Ion, configurabil pentru o celula sau doua celule conectate in serie. Este potrivit pentru proiecte de electronica si dispozitive portabile care necesita integrarea unui incarcator in propriul montaj.

Caracteristici principale:

• Functionare in comutatie, cu MOSFET de putere integrat si degajare redusa de caldura.

• Circuit integrat de blocare a curentului invers, fara necesitatea unei diode Schottky externe pentru aceasta functie.

• Protectii ale cipului la supratemperatura, supracurent, subtensiune si scurtcircuit.

• Functii ale cipului pentru monitorizarea temperaturii acumulatorului si oprire la conectarea inversa a acestuia.

• Functie PWR_ON pentru controlul comutarii intre alimentarea externa si alimentarea din acumulator.

Specificatii tehnice:

• Circuit integrat: TP5100

• Tip acumulator: Li-Ion

• Configuratii si tensiuni de incarcare: 1S – 4.2V; 2S – 8.4V

• Tensiune de intrare: 5–18V DC

• Interval de alimentare recomandat: 5–12V DC

• Curent de incarcare programabil: 0.1–2A

• Curent de preincarcare programabil: 10–100% din curentul de incarcare

• Frecventa de comutatie: 400kHz

• Inductanta compatibila cu circuitul: minimum 20µH

• Eroare de reglare a tensiunii de incarcare: sub 1%

• Indicator LED: rosu in timpul incarcarii; albastru la incarcare completa sau fara acumulator conectat

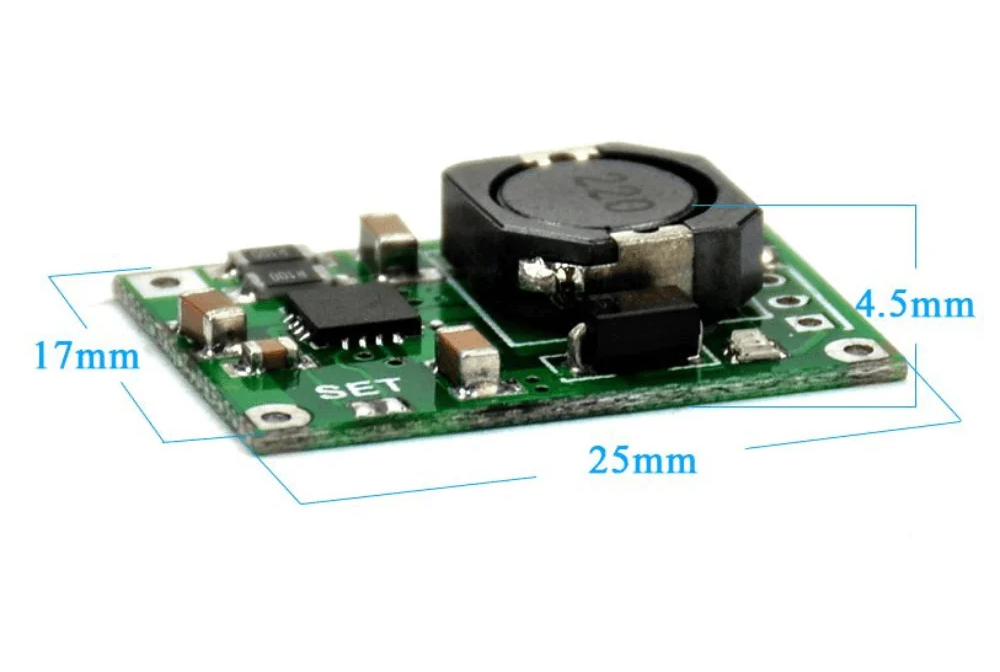

• Dimensiuni: 25x17x5mm

Limite absolute ale cipului:

• Tensiune statica de alimentare VIN: maximum 20V

• Tensiune la pinul BAT: −8.4V pana la 20V

• Durata scurtcircuitului la BAT: continua

• Temperatura maxima a jonctiunii: 120°C

• Temperatura ambientala de functionare: −40°C pana la 85°C

• Temperatura de depozitare: −65°C pana la 125°C

• Temperatura terminalelor la lipire: maximum 260°C pentru 10 secunde

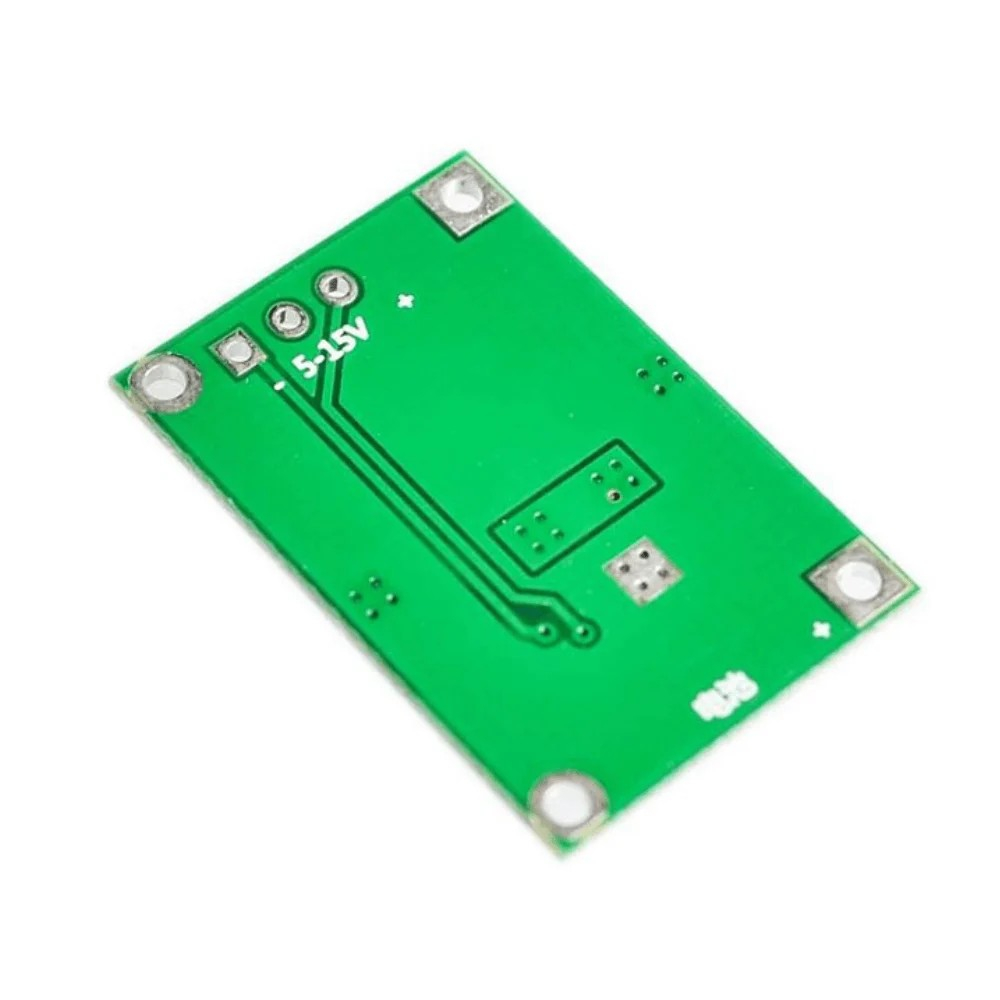

Instructiuni de montaj:

1. Cu sursa si acumulatorul deconectate, se identifica bornele de intrare si bornele pentru acumulator dupa marcajele placii.

2. Se verifica selectarea modului de incarcare corespunzator configuratiei acumulatorului.

3. Sursa de curent continuu se conecteaza la intrare, iar acumulatorul la bornele dedicate, respectand polaritatea fiecarei conexiuni.

Utilizare:

Curentul de incarcare se configureaza in functie de curentul admis de acumulator. Functiile de monitorizare a temperaturii bateriei si de comutare a alimentarii necesita implementarea conexiunilor si componentelor externe corespunzatoare.

Recomandari si precautii:

• Limitele absolute nu reprezinta valori recomandate pentru exploatare continua.

• Tensiunea de alimentare trebuie sa fie mai mare decat tensiunea finala de incarcare selectata, deoarece circuitul functioneaza prin reducerea tensiunii.

• Selectarea modului pentru doua celule la incarcarea unei singure celule poate provoca supraincarcarea acesteia.

• Modulul nu inlocuieste protectia si echilibrarea individuala a celulelor unui pachet.

• Se asigura disiparea caldurii si se verifica temperatura placii in functionare, in special la curenti ridicati.
