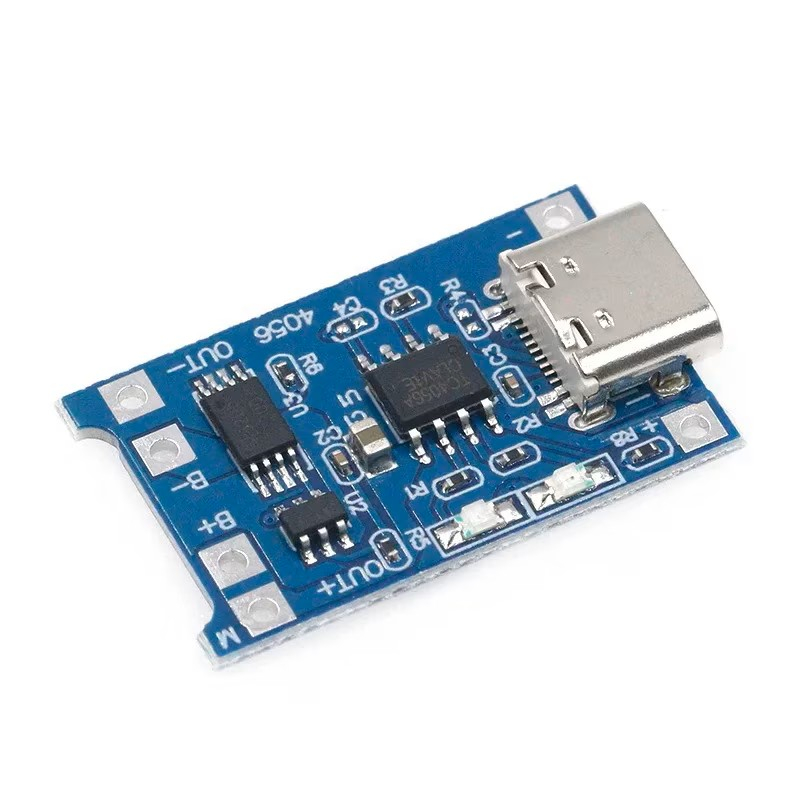

Modulul de incarcare TP4056 este destinat reincarcarii unui acumulator Li-Ion cu o singura celula. Se integreaza in dispozitive portabile si proiecte de electronica alimentate din acumulator, inclusiv montaje cu celule de format 18650 compatibile.

Specificatii tehnice:

• Circuit de incarcare: TP4056
• Metoda de incarcare: liniara
• Interfata de alimentare: USB Type-C
• Tensiune de alimentare: 5V DC
• Curent maxim de incarcare: 1A
• Tensiune finala de incarcare: 4.2V ±1%
• Prag de protectie la descarcare excesiva: 2.5V
• Prag de protectie la supracurent: 3A

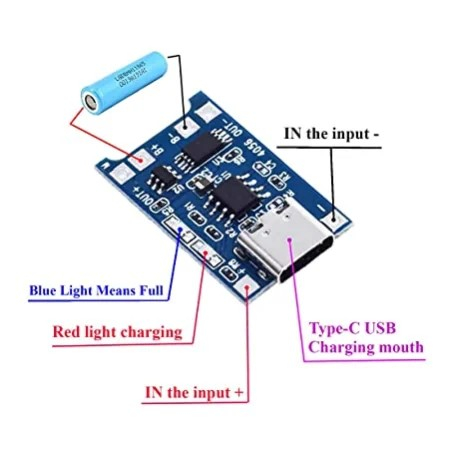

• Indicatoare LED: rosu/albastru
• Protectie la inversarea polaritatii: nu
• Temperatura de functionare: −10°C pana la +85°C
• Dimensiuni: 27x17x4mm

Instructiuni de montaj:

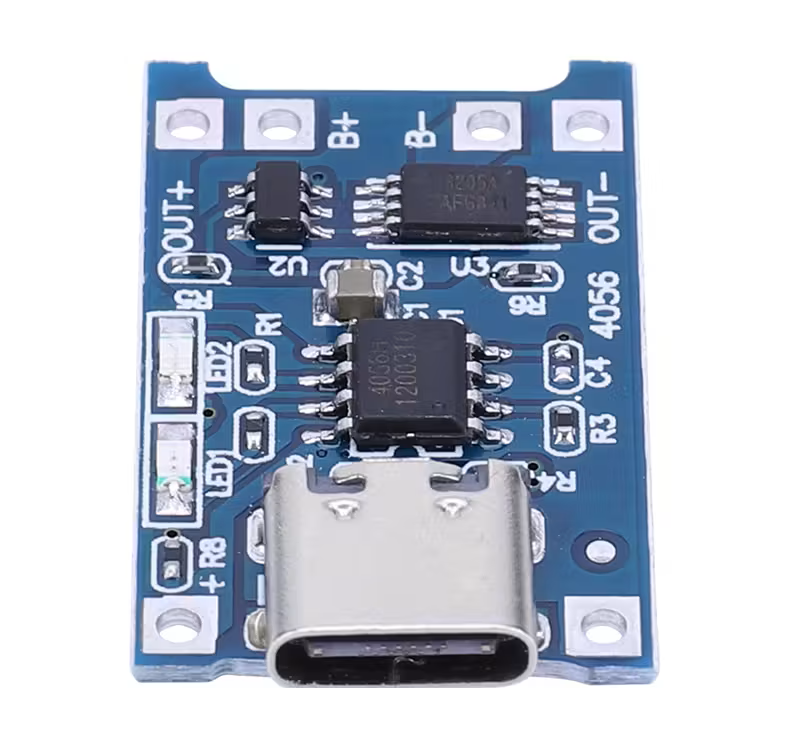

1. Cu alimentarea deconectata, se identifica bornele pentru acumulator si cele pentru consumator dupa marcajele placii.

2. Acumulatorul se conecteaza la bornele dedicate, respectand polaritatea.

3. Consumatorul se conecteaza la iesirea protejata a modulului, pentru a beneficia de protectia la descarcare.

4. Sursa de alimentare se conecteaza la portul USB dupa verificarea conexiunilor.

Recomandari si precautii:

• Produsul este destinat exclusiv firmelor specializate si autorizate, cu personal care detine cunostinte avansate in domeniul electric si termic.

• Utilizarea necorespunzatoare a acumulatorilor cu litiu poate provoca incendiu sau explozie.

• Curentul de incarcare trebuie sa fie admis de acumulatorul utilizat.

• Nu se conecteaza pachete cu celule in serie sau acumulatori cu alta tensiune finala de incarcare.

• Pragul de declansare a protectiei la supracurent nu trebuie folosit ca valoare nominala pentru dimensionarea consumatorului.

• Se asigura racirea adecvata a modulului in functie de curentul utilizat.

• Nu se combina celule cu capacitati sau rezistente interne diferite; conexiunile direct pe celule se realizeaza prin sudura in puncte, nu prin cositorire.

• Ansamblul trebuie sa dispuna de protectie BMS compatibila si de o sursa de alimentare certificata; integrarea protectiei pe modul trebuie luata in calcul la proiectarea montajului.

• Transportul si manipularea se realizeaza cu protectie impotriva socurilor si scurtcircuitelor.
