Convertorul DC-DC step-down este un modul coborator de tensiune care furnizeaza o iesire fixa pentru alimentarea consumatorilor de curent continuu. Este potrivit pentru afisaje LED, camere, ventilatoare, pompe si alte echipamente compatibile, alimentate din instalatii auto, acumulatori sau surse DC.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down
• Tensiune de intrare: 6.5–40V DC
• Tensiune nominala de intrare: 24V DC
• Tensiune de iesire: 5V DC, fixa
• Curent maxim de iesire: 5A
• Putere maxima de iesire: 25W
• Reglabil: nu
• Conectare: fire pentru intrare si iesire
• Lungime fire: 130mm
• Constructie: circuit capsulat in rasina epoxidica, rezistent la vibratii, umezeala si praf
• Carcasa: complet etansata, rezistenta la apa
• Material carcasa: aliaj de aluminiu
• Temperatura de operare: -40°C pana la +85°C

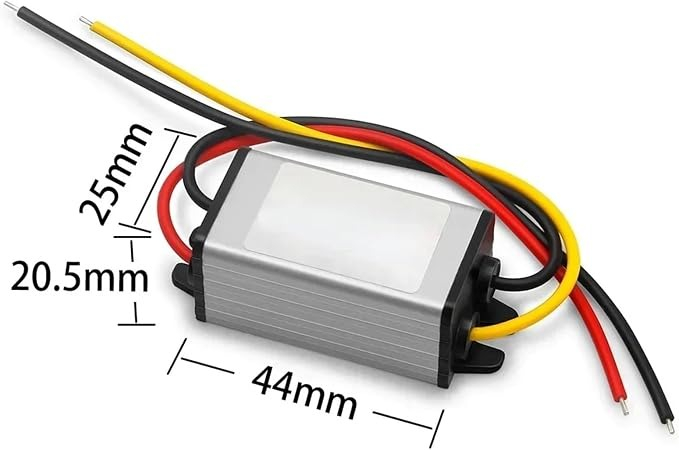

• Dimensiuni: 44x25x20.5mm

Continut pachet:

• 1 convertor cu fire de intrare si iesire integrate

Instructiuni de montaj:

1. Se opreste sursa de alimentare si se verifica tensiunea acesteia.

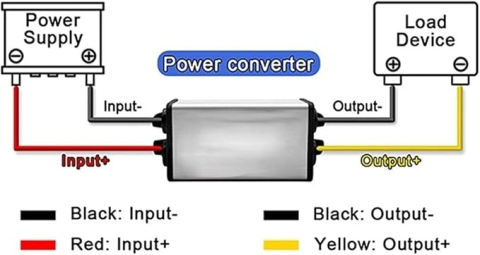

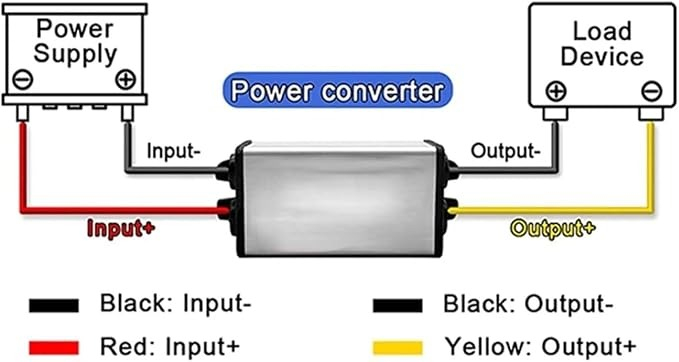

2. La intrare, se conecteaza firul rosu la pozitiv (+) si firul negru la negativ (-).

3. Se monteaza o siguranta pe circuitul de intrare, cat mai aproape de sursa, dimensionata pentru cablaj si consum.

4. Se alimenteaza convertorul fara consumator conectat si se verifica tensiunea de iesire cu un multimetru.

5. Se opreste alimentarea, apoi se conecteaza iesirea: galben la pozitiv (+) si negru la negativ (-) al consumatorului.

6. Se izoleaza imbinarile, se fixeaza carcasa si se reporneste alimentarea.

Recomandari si precautii:

• Consumatorul trebuie sa accepte tensiunea de iesire a convertorului.

• Pentru motoare, pompe si ventilatoare se verifica inclusiv curentul de pornire, care poate depasi consumul normal.

• Nu se inverseaza polaritatea si nu se depasesc limitele electrice ale modulului.

• Carcasa se monteaza astfel incat sa poata disipa caldura, iar cablurile se protejeaza impotriva tractiunii.

• Conexiunile electrice se protejeaza impotriva apei si scurtcircuitelor; produsul nu se scufunda.

• Modulul nu este controler de incarcare pentru panouri solare sau turbine eoliene.
