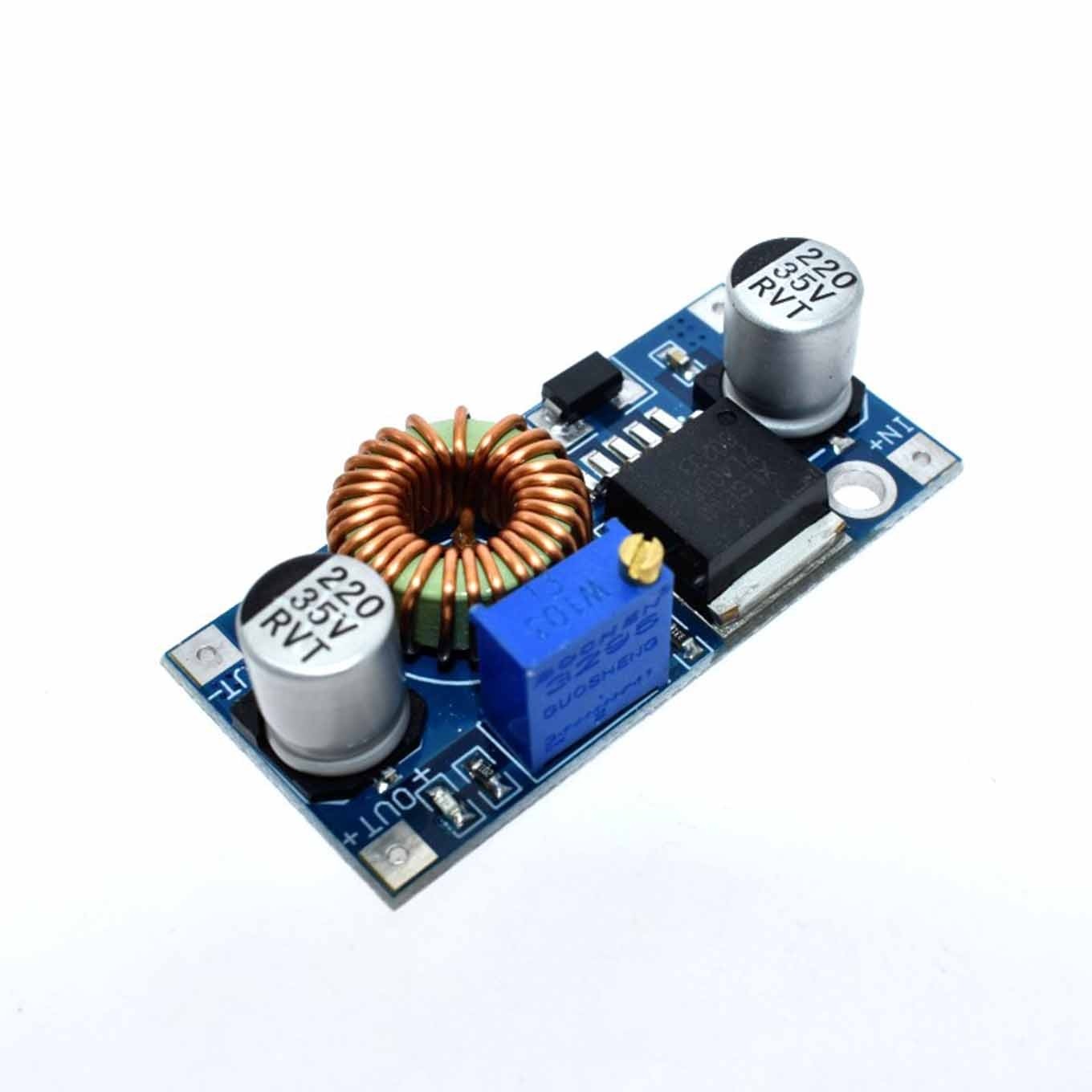

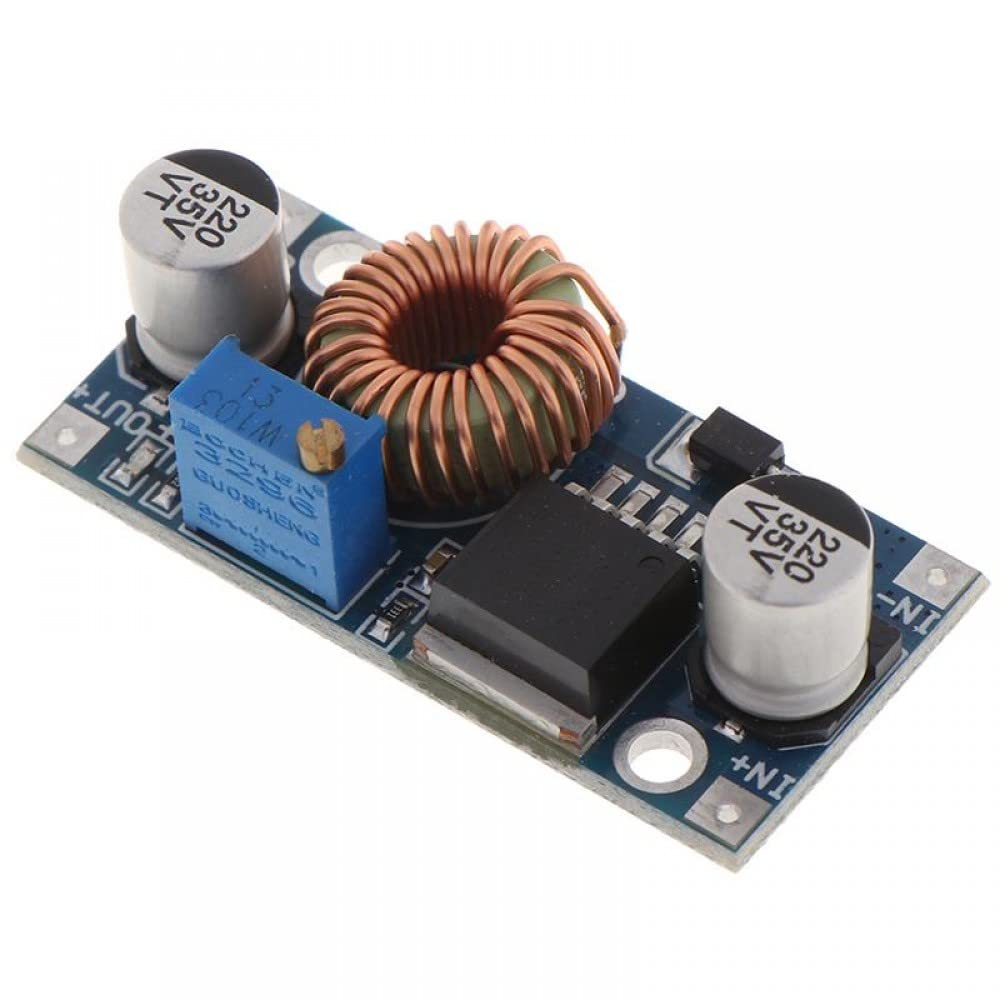

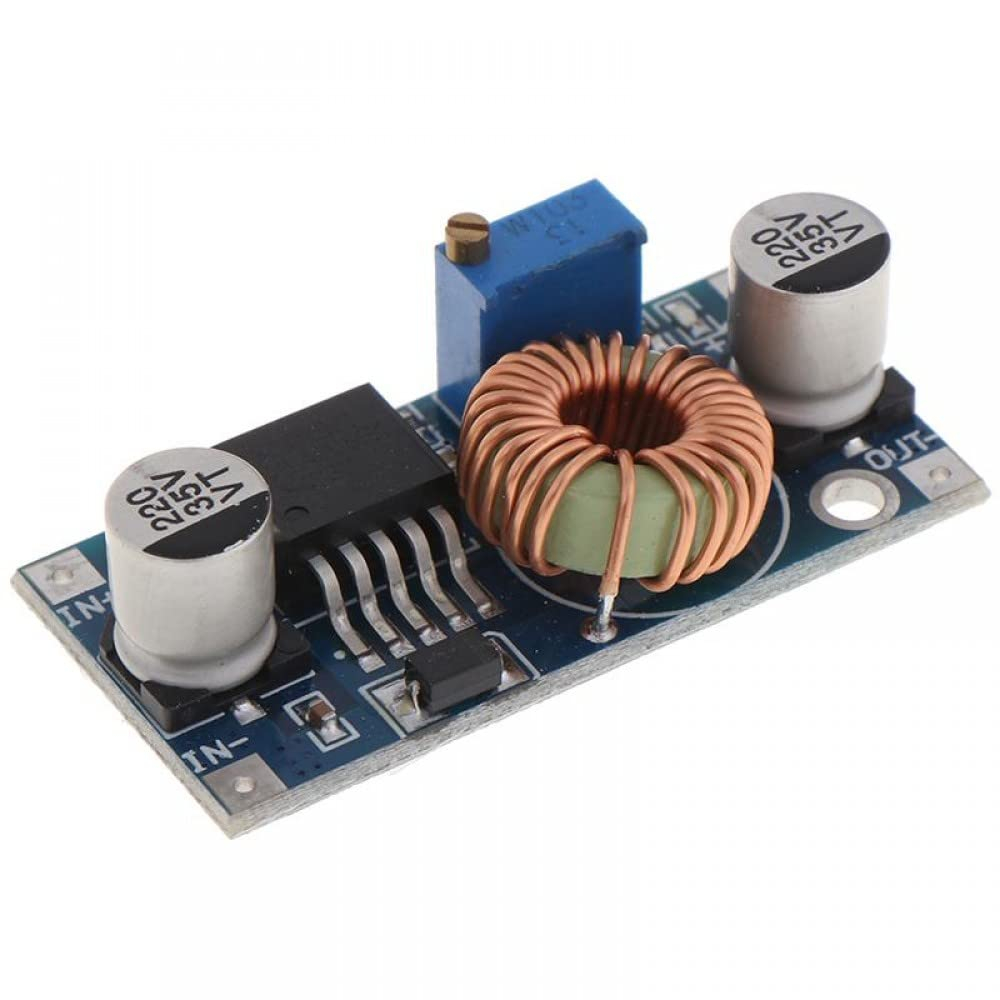

Modulul XL4005 DSN5000 este un convertor DC-DC step-down care reduce tensiunea unei surse DC la o valoare reglabila. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile, prototipare si teste de laborator, in montaje care necesita o tensiune de alimentare mai mica decat cea a sursei.

Specificatii tehnice:

• Model: DSN5000

• Circuit integrat: XL4005

• Tip conversie: step-down / buck

• Redresare: nesincrona

• Tensiune de intrare: 5-30V DC

• Tensiune de iesire: 0.8-24V DC, reglabila

• Curent nominal de iesire: 2.5A

• Curent maxim de iesire: 5A, cu racire corespunzatoare si in functie de conditiile de functionare

• Eficienta maxima: 90%

• Frecventa de comutare: 300kHz

• Ondulatie maxima la iesire: 30mV

• Reglaj la sarcina: ±0.5%

• Reglaj tensiune: ±2.5%

• Temperatura de functionare: -40°C pana la +85°C

• Reglaj iesire: potentiometru multitura

• Conectare: prin lipire, la IN+, IN-, OUT+ si OUT-

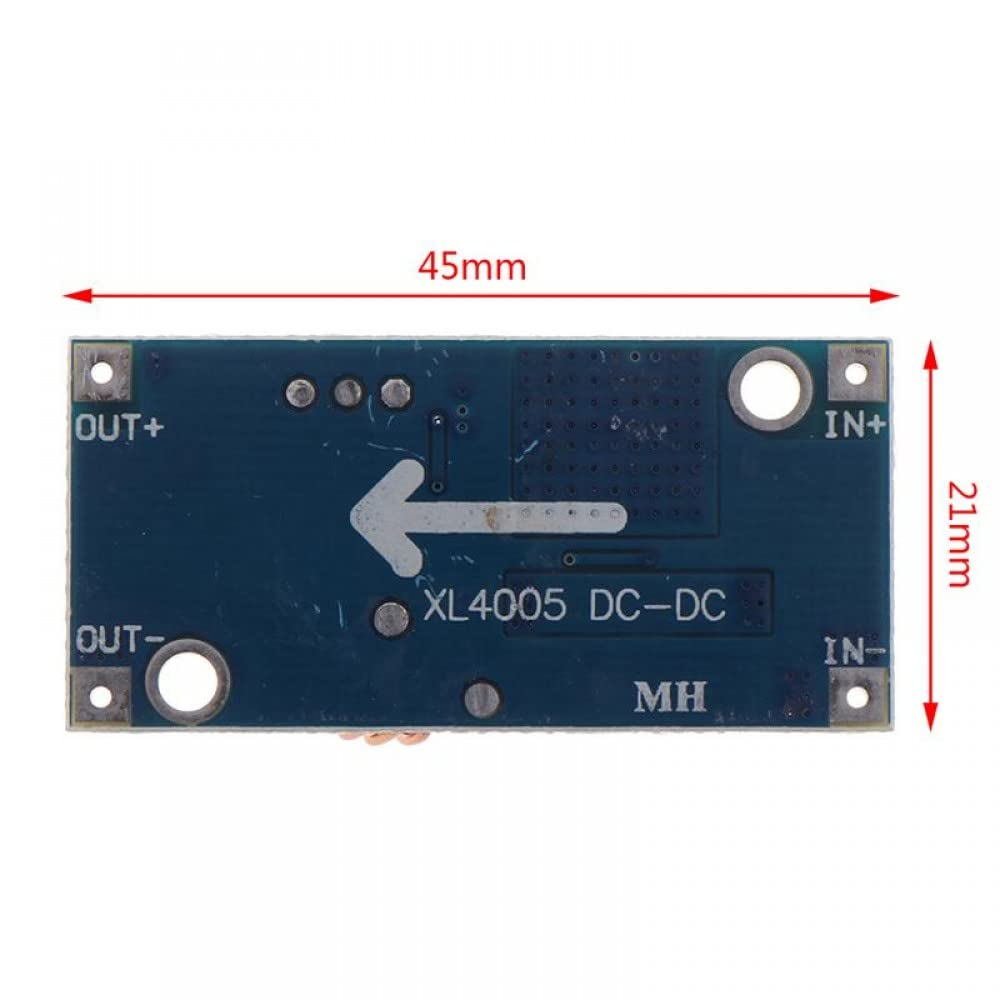

• Dimensiuni: 43x21x14mm

Continut pachet:

• 1x modul convertor DC-DC step-down XL4005 DSN5000

Instructiuni de montaj:

1. Cu sursa oprita, se lipeste conductorul pozitiv al alimentarii la IN+, iar conductorul negativ la IN-.

2. Modulul se fixeaza astfel incat partea inferioara a placii sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara consumator conectat.

4. Se ajusteaza potentiometrul si se verifica tensiunea intre OUT+ si OUT- cu un multimetru.

5. Se opreste sursa si se conecteaza consumatorul, respectand polaritatea iesirii.

6. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire trebuie sa fie mai mica decat tensiunea de intrare.

• Pentru curenti peste 2.5A, este necesara imbunatatirea disiparii caldurii prin radiator si, dupa caz, ventilatie fortata.

• Sursa si conductoarele se dimensioneaza pentru consumul sarcinii si pierderile conversiei.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.

• Tensiunea se verifica inainte de conectarea unui consumator sensibil.
