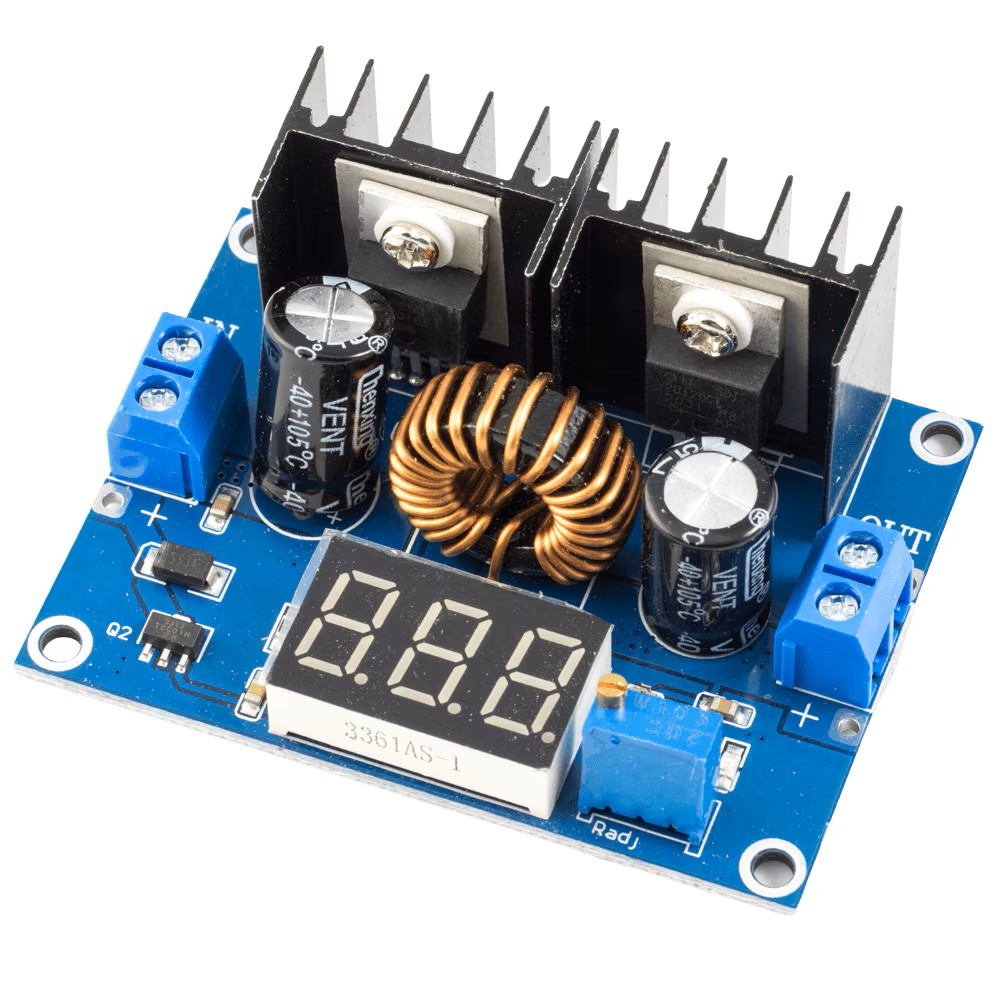

Modulul XH-M404, bazat pe circuitul XL4016E1, este un convertor DC-DC step-down care reduce tensiunea unei surse DC la o valoare reglabila. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile, prototipare si teste de laborator, permitand urmarirea tensiunii de iesire pe afisajul integrat.

Specificatii tehnice:

• Model: XH-M404

• Circuit integrat: XL4016E1

• Tip conversie: step-down / buck

• Mod de control: PWM

• Tensiune de intrare: 4-40V DC

• Tensiune de iesire: 1.25-36V DC, reglabila

• Curent maxim de iesire: 8A

• Curent recomandat pentru functionare indelungata: pana la 5A

• Putere maxima: 200W, in functie de tensiuni, curent si racire

• Eficienta conversie: 94%

• Frecventa de comutare: 180kHz

• Reglaj tensiune: potentiometru multitura

• Afisaj: voltmetru digital LED pentru tensiunea de iesire

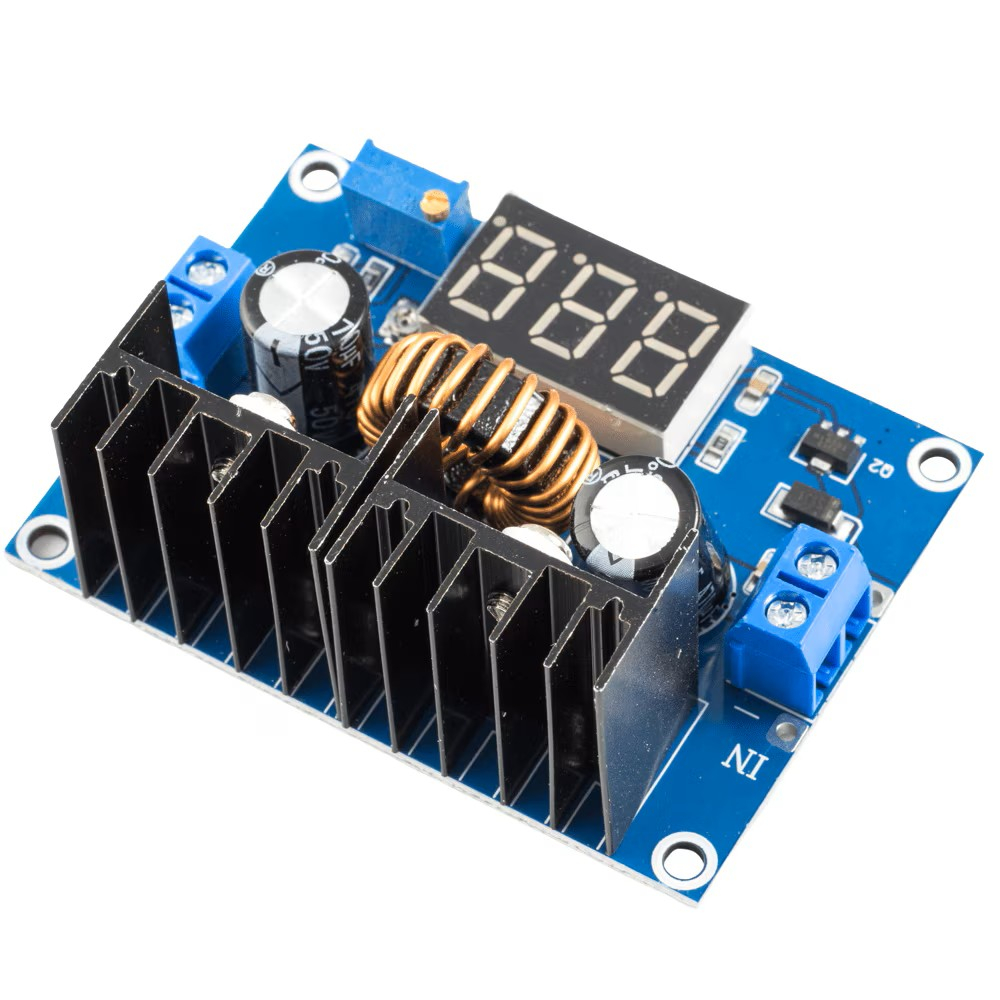

• Racire: doua radiatoare montate

• Protectii: scurtcircuit, inversarea polaritatii intrarii si supratemperatura

• Actiune la supratemperatura: oprirea iesirii

• Temperatura de functionare: -45°C pana la +85°C

• Conectare: borne cu surub pentru intrare si iesire

• Dimensiuni: 64x47x28mm

Continut pachet:

• 1x modul convertor DC-DC XH-M404 cu afisaj LED si radiatoare montate

Instructiuni de montaj:

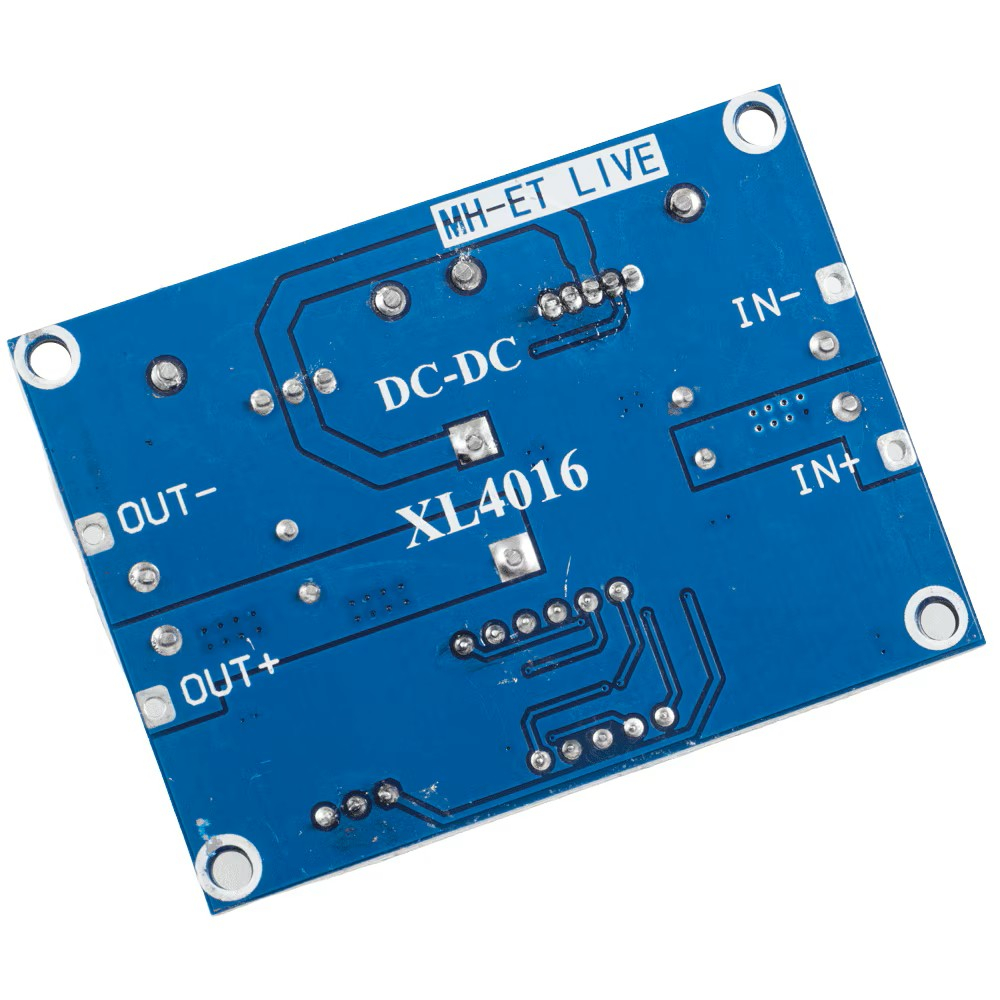

1. Cu alimentarea oprita, se conecteaza sursa la bornele IN+ si IN-, respectand polaritatea.

2. Se porneste alimentarea fara consumator conectat.

3. Se roteste potentiometrul in sensul acelor de ceasornic pentru cresterea tensiunii sau in sens invers pentru reducerea acesteia.

4. Tensiunea setata se verifica folosind un multimetru extern.

5. Se opreste alimentarea si se conecteaza consumatorul la bornele OUT+ si OUT-.

6. Se reporneste sursa si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire trebuie sa fie mai mica decat tensiunea de intrare.

• Pentru curenti peste 5A, este necesara imbunatatirea racirii, inclusiv prin ventilatie fortata, dupa caz.

• Limitele maxime de tensiune, curent si putere nu garanteaza functionarea simultana la toate valorile maxime.

• Sursa si conductoarele se dimensioneaza pentru consumul sarcinii si pierderile conversiei.

• Protectiile nu inlocuiesc verificarea conexiunilor si a polaritatii inainte de alimentare.

• Placa se monteaza astfel incat partea inferioara sa nu atinga suprafete conductoare.
