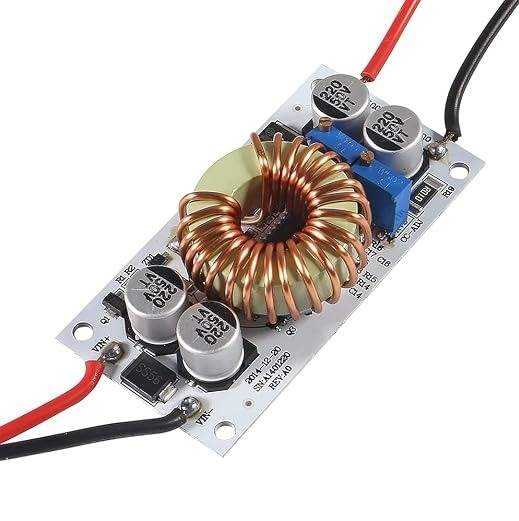

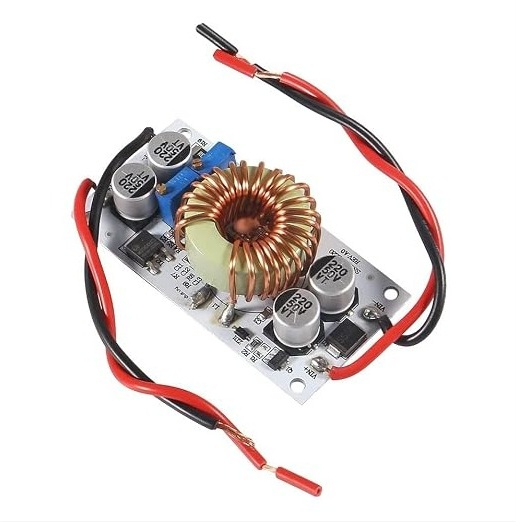

Modulul convertor DC-DC step-up ridica tensiunea continua a sursei si permite reglarea tensiunii de iesire si a curentului constant. Este potrivit pentru realizarea surselor reglabile, alimentarea circuitelor electronice si montaje de testare care necesita o sursa ridicatoare de tensiune.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up reglabil

• Tensiune de intrare: 8.5-48V DC

• Tensiune de iesire: 10-50V DC, reglabila continuu; trebuie sa fie mai mare decat tensiunea de intrare.

• Curent maxim de intrare: 10A

• Curent maxim de iesire: 10A, in functie de raportul de conversie, putere si racire

• Interval de reglaj al curentului constant: 0.2-8A

• Putere maxima de iesire: 250W

• Randament maxim de conversie: pana la 96%

• Consum propriu: aproximativ 10mA la conversia 12V la 20V; creste odata cu tensiunea de iesire.

• Frecventa de comutare: 150kHz

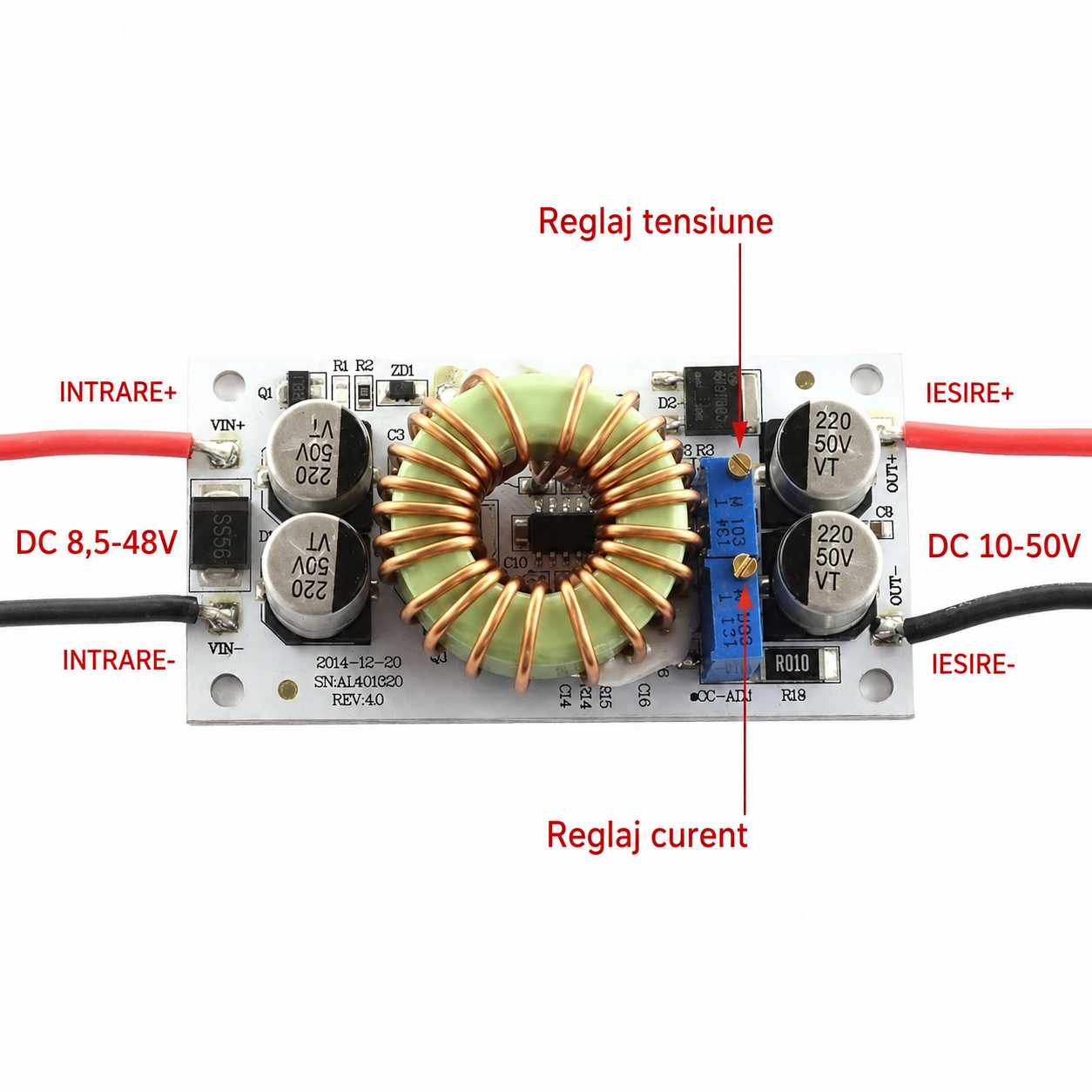

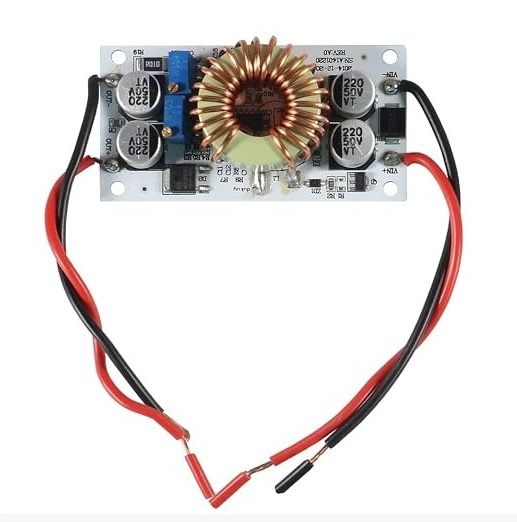

• Reglaje: tensiune si curent, prin potentiometre

• Protectii: polaritate inversa si supracurent

• Conectare: prin fire

• Fixare: patru gauri de montaj cu diametrul de 3mm

• Temperatura de lucru: -40°C pana la +85°C

• Dimensiuni: 70x36.2x20mm

• Greutate: 66g

Continut pachet:

• 1x modul convertor DC-DC step-up

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se conecteaza sursa la intrarea modulului, respectand marcajele de polaritate.

2. Se fixeaza placa pe distantiere, astfel incat partea inferioara sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara consumator conectat si se masoara tensiunea la iesire cu un multimetru.

4. Se ajusteaza reglajul de tensiune pana la obtinerea valorii necesare.

5. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

6. Daca se utilizeaza functia de curent constant, se ajusteaza reglajul corespunzator folosind o sarcina de test si un instrument adecvat pentru masurarea curentului.

7. Se verifica tensiunea, curentul si incalzirea modulului in sarcina.

Recomandari si precautii:

• Peste 8A la intrare se imbunatateste disiparea caldurii; peste 6A la iesire se recomanda ventilatie fortata.

• La temperaturi ambientale ridicate se imbunatateste racirea sau se reduce sarcina.

• Curentul disponibil la iesire depinde de tensiunile de lucru, capacitatea sursei si pierderile de conversie.

• Limitele maxime de tensiune, curent si putere nu garanteaza functionarea simultana la toate valorile maxime.

• Sursa de alimentare, cablurile si conexiunile se dimensioneaza pentru regimul de lucru.

• Se monteaza o siguranta corespunzatoare pe circuitul de intrare.

• Modulul se utilizeaza numai cu surse de curent continuu.
