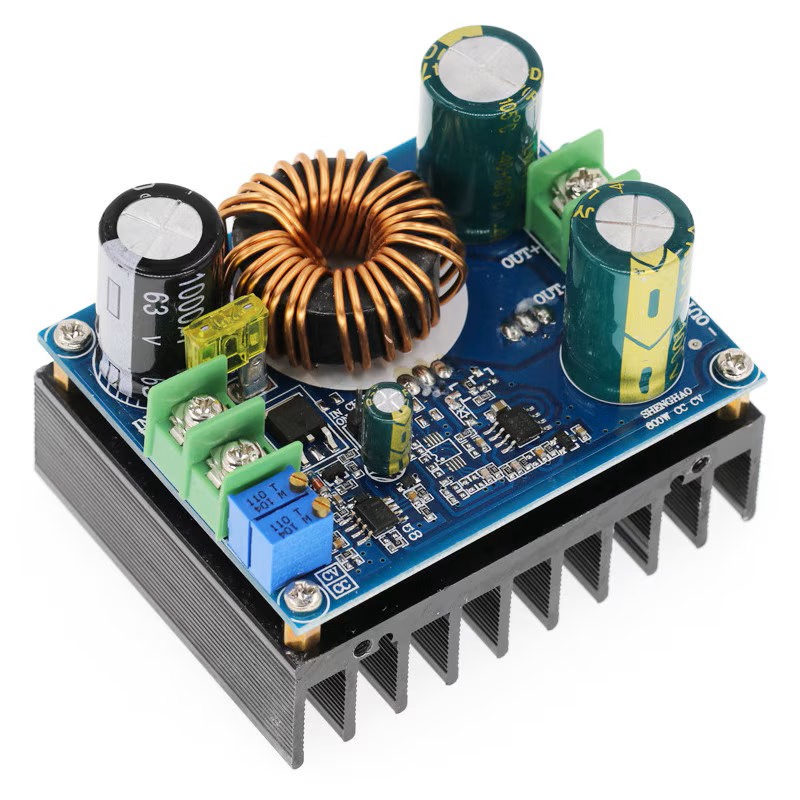

Modulul DC-DC step-up ridica tensiunea unei surse continue si permite reglarea separata a tensiunii de iesire si a limitei de curent, pentru functionare in regim CV sau CC. Este potrivit pentru surse reglabile, alimentarea modulelor electronice, LED-urilor de putere si altor consumatori DC compatibili, precum si pentru aplicatii de incarcare controlata a acumulatorilor.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up / boost

• Regimuri de functionare: tensiune constanta CV si curent constant CC

• Tensiune de intrare: 12-60V DC

• Curent maxim de intrare: 15A

• Tensiune de iesire: 12-80V DC, reglabila continuu

• Curent maxim de iesire: 10A, reglabil

• Putere maxima de iesire: 600W, in functie de alimentare si racire

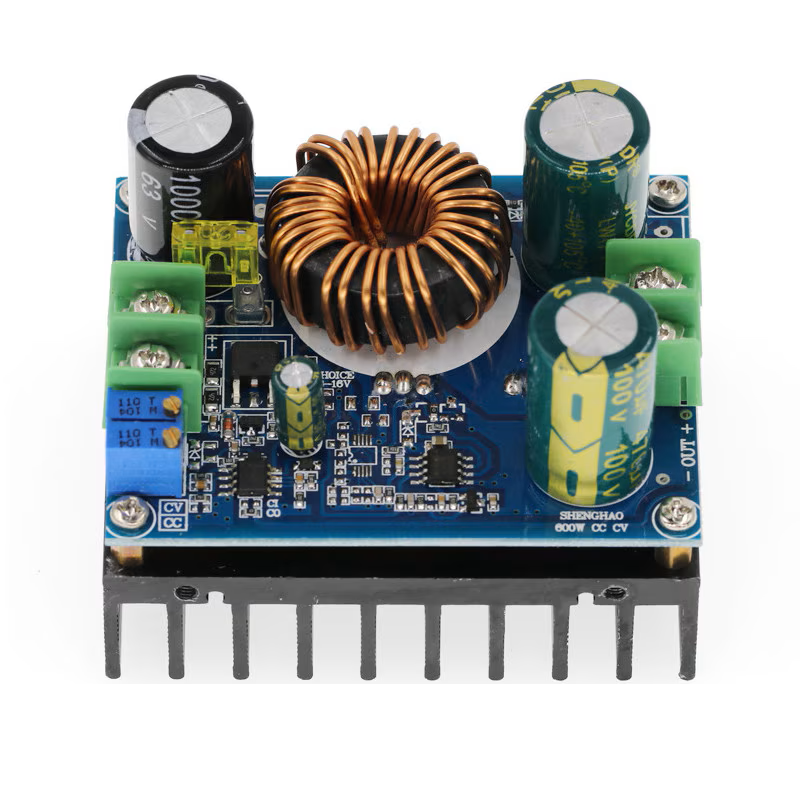

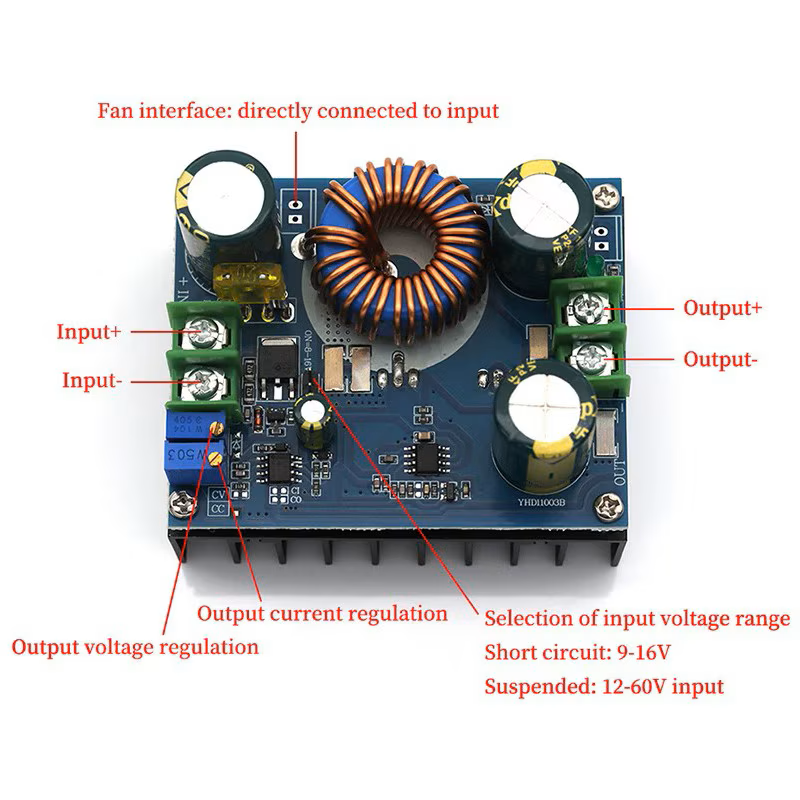

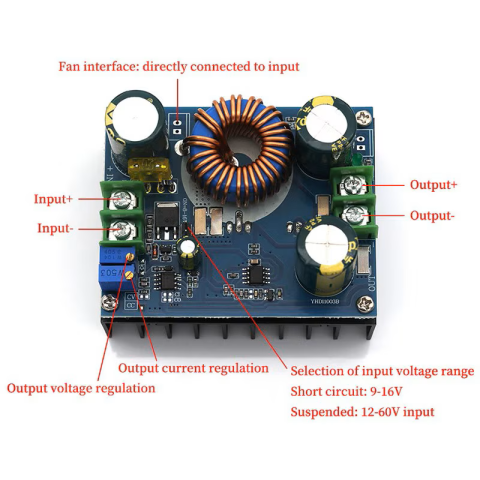

• Reglaj: potentiometre pentru tensiune si limita de curent

• Eficienta conversiei: pana la 95%

• Protectie la scurtcircuit: prin siguranta

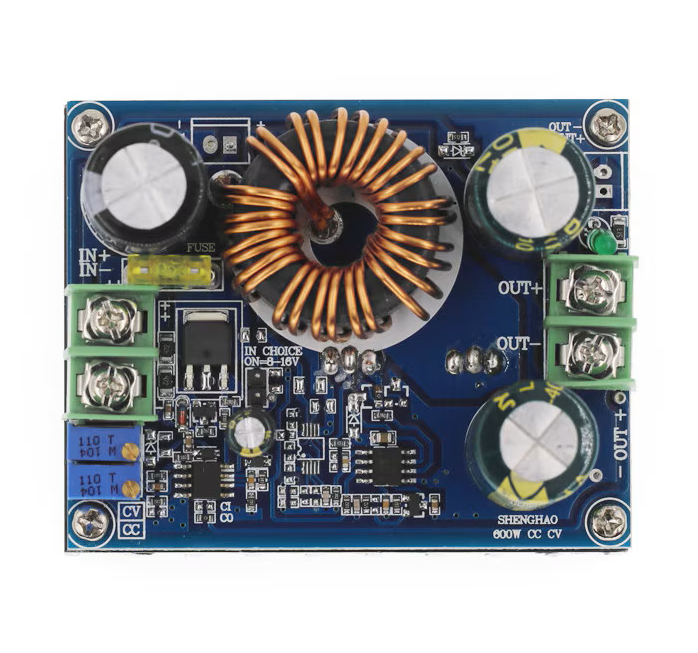

• Conexiuni: terminale cu surub pentru intrare si iesire

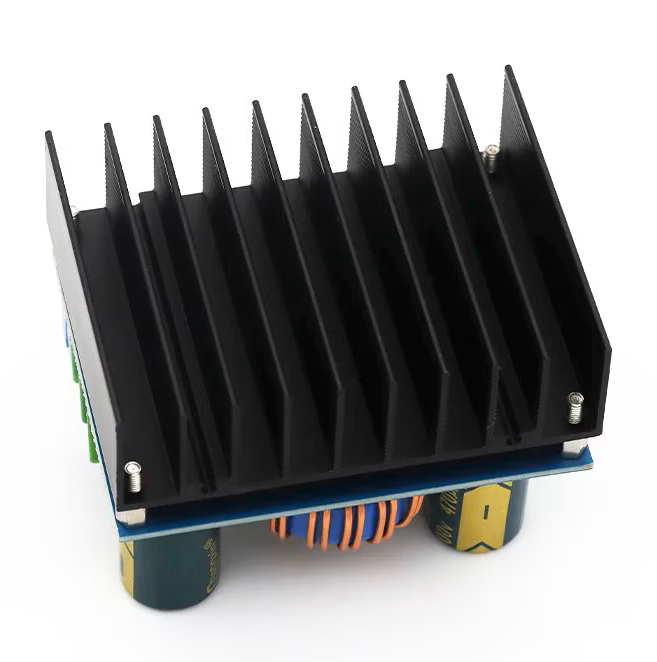

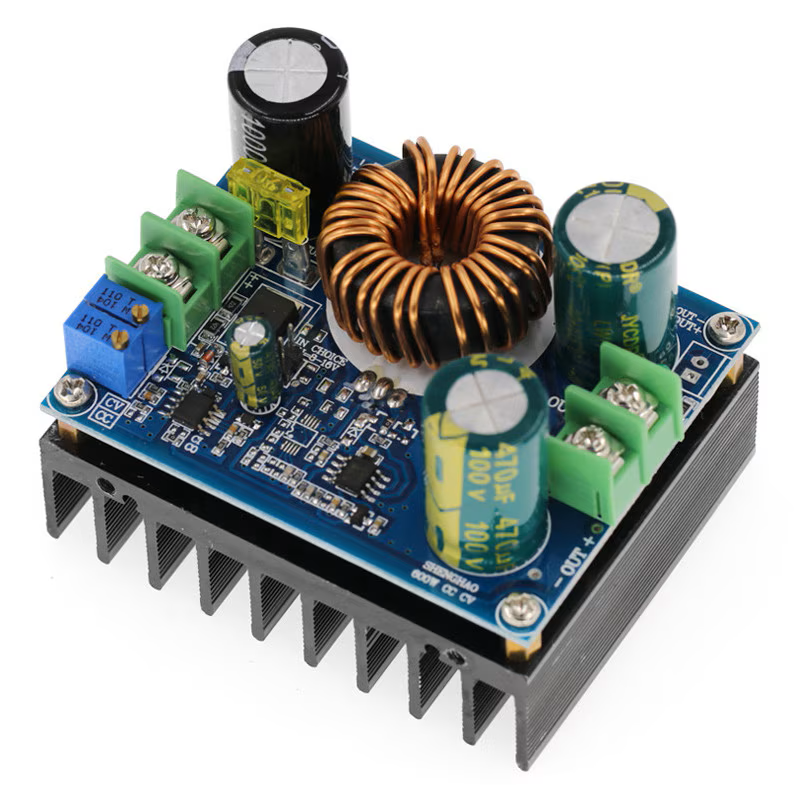

• Racire: radiator montat pe modul

• Dimensiuni placa: 73x51mm

Continut pachet:

• 1 x convertor DC-DC step-up cu radiator.

Instructiuni de montaj si utilizare:

1. Cu alimentarea deconectata, modulul se fixeaza intr-un montaj protejat, fara contact intre placa si suprafete conductoare.

2. Sursa DC se conecteaza la terminalele de intrare, respectand marcajele de polaritate, fara consumator conectat la iesire.

3. Se porneste alimentarea si se masoara tensiunea la iesire cu un multimetru adecvat.

4. Se ajusteaza potentiometrul pentru tensiune pana la valoarea necesara consumatorului.

5. Limita de curent se regleaza folosind o sarcina de test adecvata si masurarea curentului, fara scurtcircuitarea directa a iesirii.

6. Se opreste alimentarea si se conecteaza consumatorul la terminalele de iesire, respectand polaritatea.

7. Se reporneste alimentarea si se verifica tensiunea, curentul si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire se seteaza peste tensiunea de intrare; modulul nu reduce tensiunea.

• Puterea disponibila depinde de tensiunea si curentul sursei, randamentul conversiei si racire.

• Limitele maxime de tensiune, curent si putere nu pot fi obtinute simultan.

• Sursa, conductoarele si conexiunile se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• La sarcini mari sau functionare indelungata, se asigura ventilatie si racire suplimentara.

• Siguranta nu se ocoleste; dupa declansare, cauza se verifica inainte de inlocuirea acesteia cu una de acelasi tip si calibru.

• Pentru incarcarea acumulatorilor, se verifica metoda de incarcare necesara; reglajul CC/CV nu inlocuieste terminarea incarcarii sau protectiile acumulatorului.

• Nu se ating bornele si componentele in timpul functionarii; condensatoarele pot pastra tensiune periculoasa dupa oprire.

• Montajul si verificarea se realizeaza de o persoana competenta, cu alimentarea deconectata in timpul efectuarii conexiunilor.
