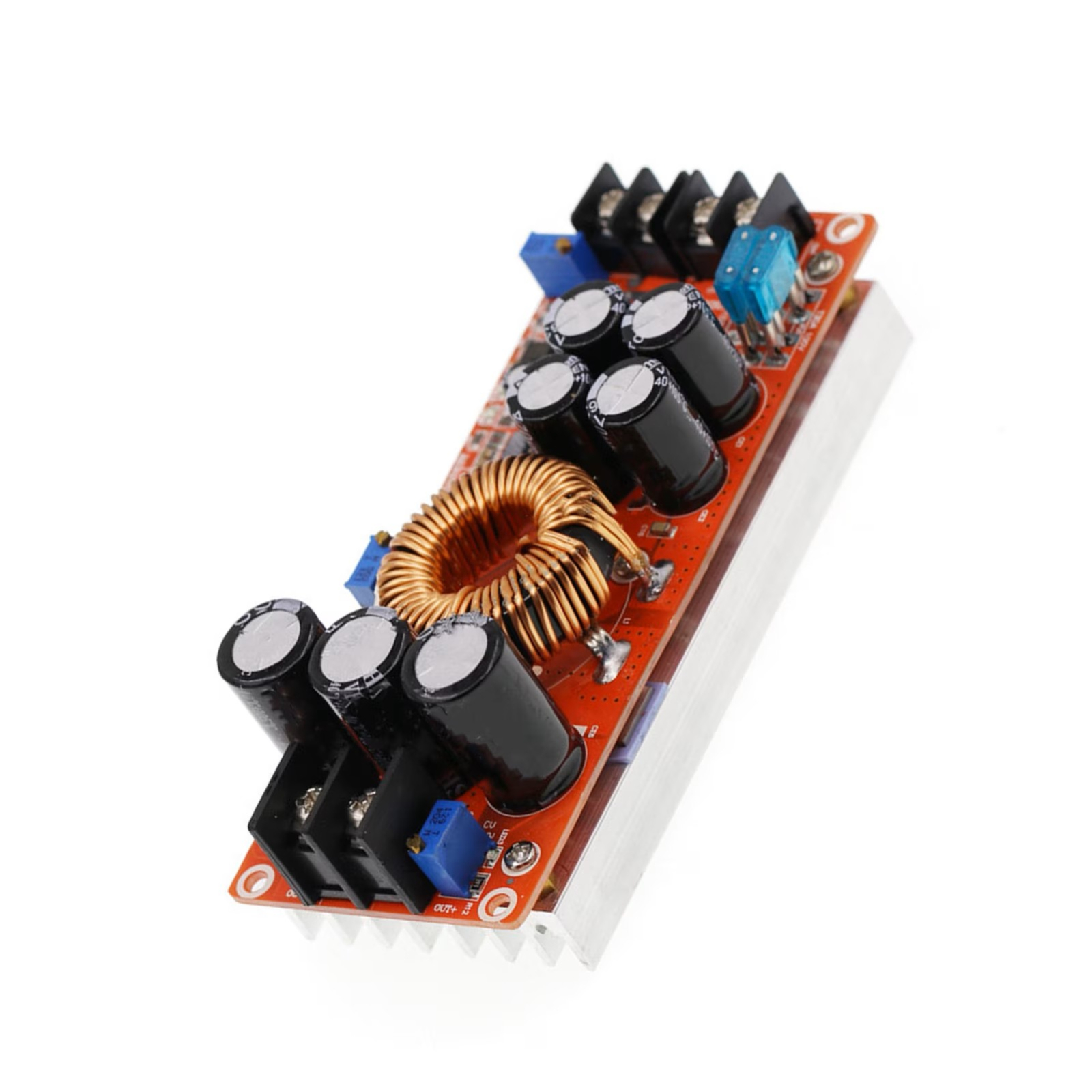

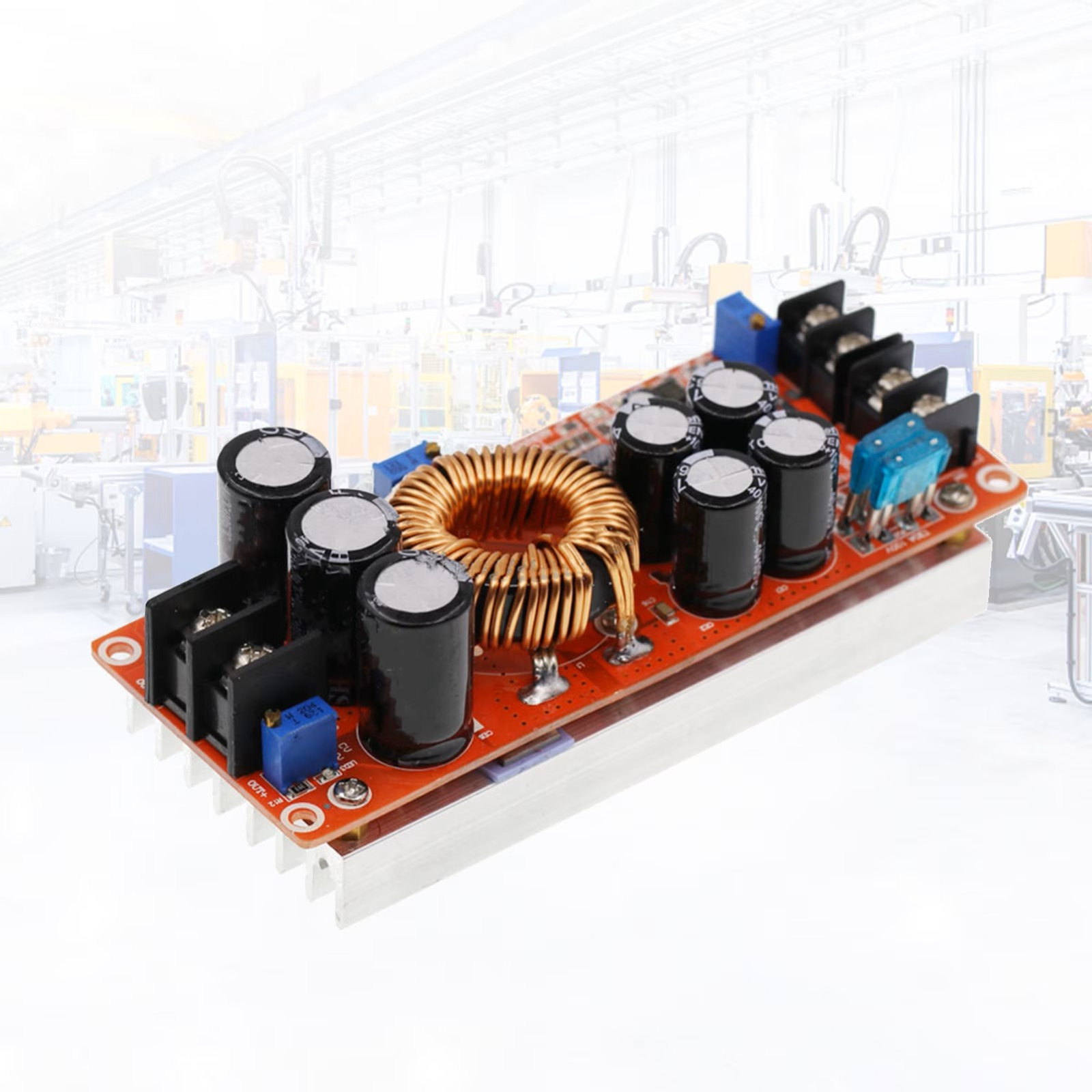

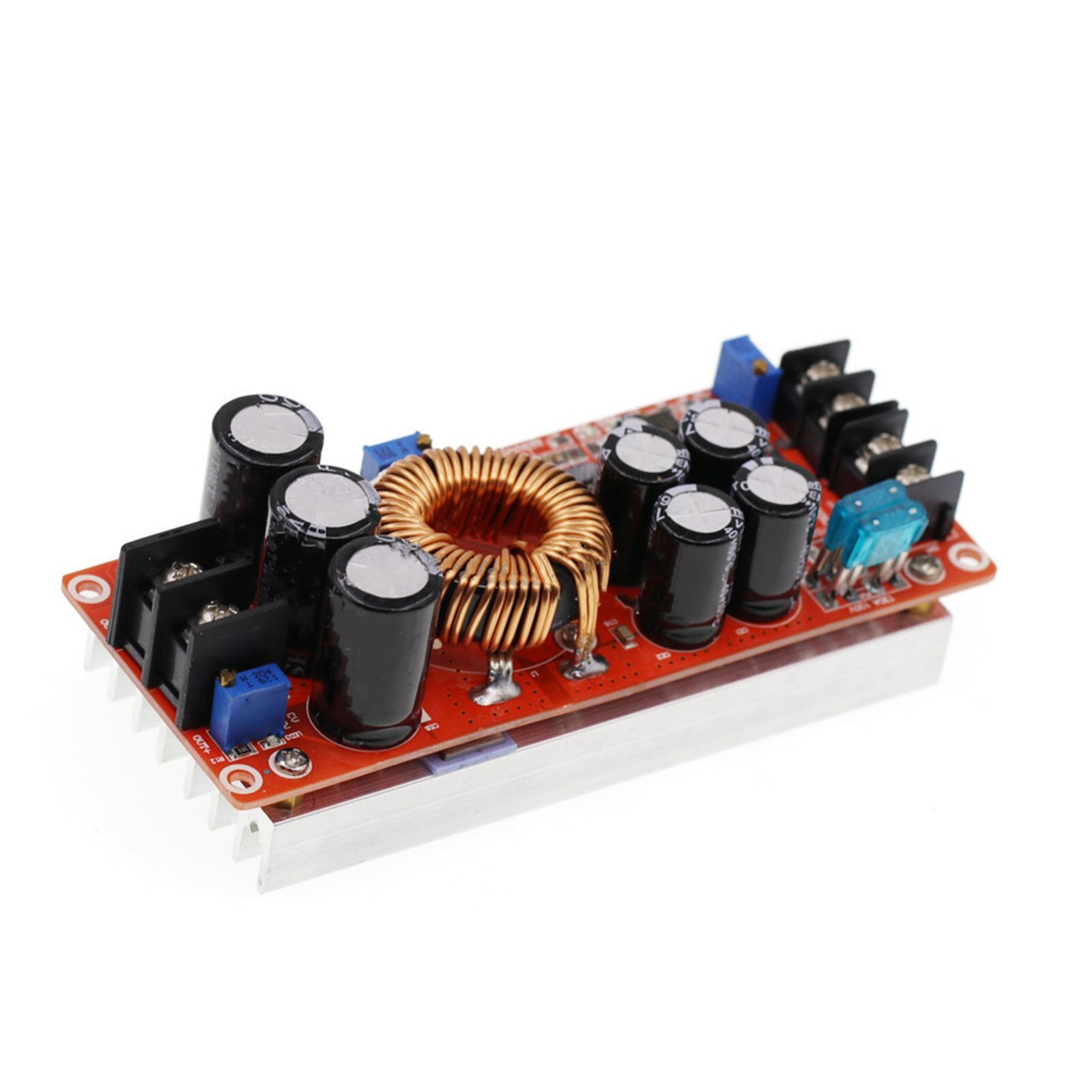

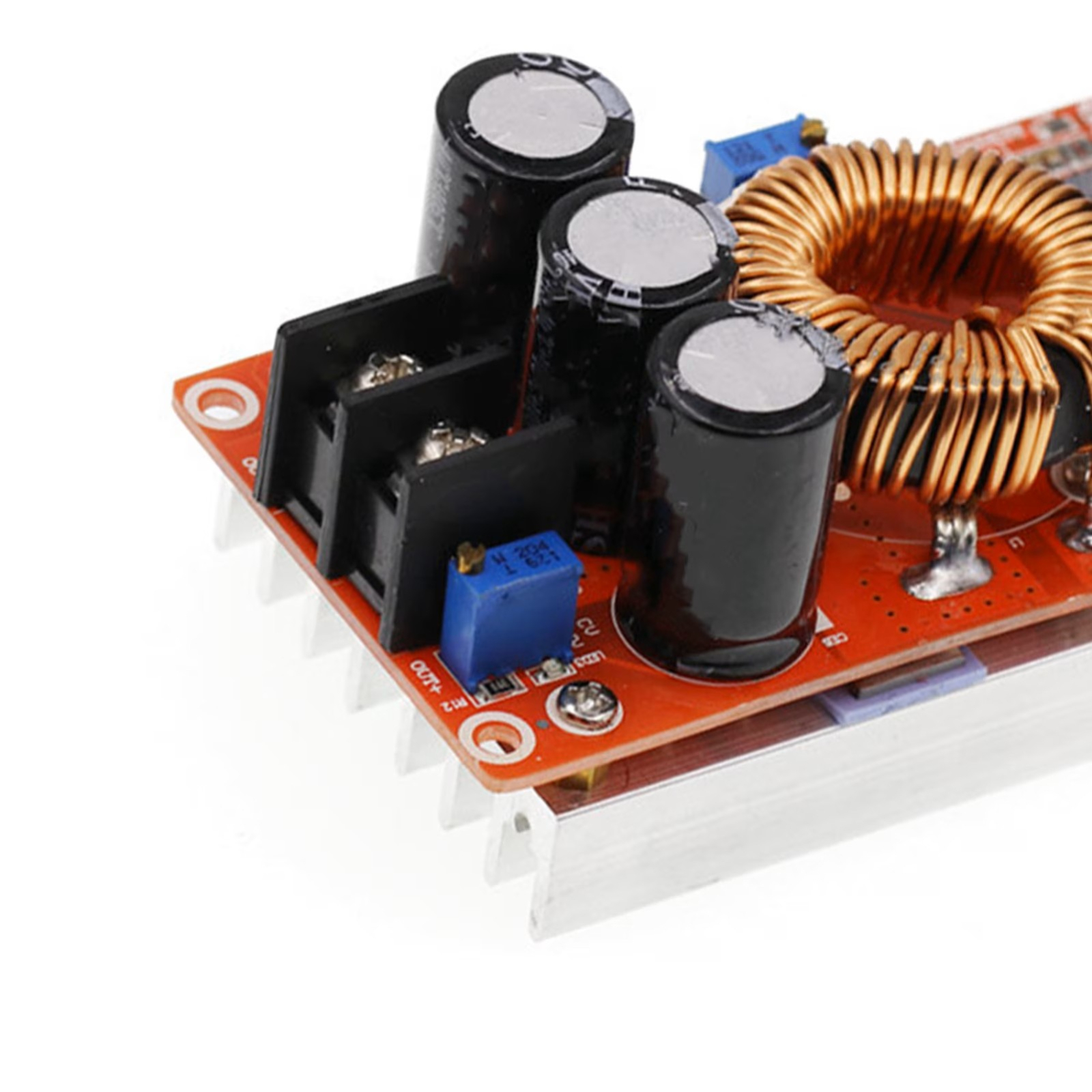

Modulul DC-DC step-up ridica tensiunea unei surse continue si permite reglarea separata a tensiunii de iesire si a limitei de curent, pentru functionare in regim CV sau CC. Este potrivit pentru surse reglabile, alimentarea modulelor electronice, LED-urilor de putere si motoarelor DC, precum si pentru aplicatii de incarcare controlata a acumulatorilor compatibili.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up / boost

• Regimuri de functionare: tensiune constanta CV si curent constant CC

• Tensiune de intrare: 10-60V DC

• Curent maxim de intrare: 20A

• Tensiune de iesire: 12-80V DC, reglabila

• Curent maxim de iesire: 18A

• Domeniu de reglaj pentru curent constant: 0.5-18A

• Reglaj: potentiometre pentru tensiune si limita de curent

• Curent static de functionare: aproximativ 15mA

• Eficienta conversiei: 92-97%

• Frecventa de lucru: 150kHz

• Protectii: inversarea polaritatii la intrare, supracurent si scurtcircuit

• Temperatura de lucru: -40°C pana la +85°C

• Conexiuni: terminale cu surub

• Racire: radiator montat pe modul

• Dimensiuni modul: 130x52x46mm

• Greutate: 253g

Continut pachet:

• 1 x convertor DC-DC step-up cu radiator.

Instructiuni de montaj si utilizare:

1. Cu alimentarea deconectata, modulul se fixeaza intr-un montaj protejat, astfel incat placa si conexiunile sa nu atinga suprafete conductoare.

2. Sursa DC se conecteaza la terminalele de intrare, respectand marcajele de polaritate, fara consumator conectat la iesire.

3. Se porneste alimentarea si se masoara tensiunea la terminalele de iesire cu un multimetru adecvat.

4. Se ajusteaza potentiometrul pentru tensiune pana la valoarea necesara consumatorului.

5. Limita de curent se regleaza folosind o sarcina de test adecvata si masurarea curentului, fara scurtcircuitarea directa a iesirii.

6. Se opreste alimentarea si se conecteaza consumatorul, respectand polaritatea iesirii.

7. Se reporneste alimentarea si se verifica tensiunea, curentul si incalzirea modulului in sarcina.

Recomandari si precautii:

• Tensiunea de iesire se seteaza peste tensiunea de intrare; modulul nu reduce tensiunea.

• Puterea disponibila la iesire depinde de tensiunea si curentul de intrare, randament si racire.

• Curentul disponibil scade pe masura ce creste raportul dintre tensiunea de iesire si cea de intrare.

• Limitele maxime de tensiune si curent nu pot fi obtinute simultan.

• Pentru curenti de iesire peste 10A, se recomanda ventilatie fortata cu un ventilator suplimentar.

• Conductoarele, sursa si conexiunile se dimensioneaza pentru curentul de lucru si pierderile de conversie.

• La alimentarea motoarelor, se ia in calcul curentul de pornire.

• Pentru incarcarea acumulatorilor, se verifica metoda de incarcare necesara; reglajul CC/CV nu inlocuieste terminarea incarcarii sau protectiile acumulatorului.

• Nu se ating bornele si componentele in timpul functionarii; tensiunea de iesire poate fi periculoasa, iar condensatoarele pot ramane incarcate dupa oprire.

• Montajul si verificarea se realizeaza de o persoana competenta, cu alimentarea deconectata in timpul efectuarii conexiunilor.
