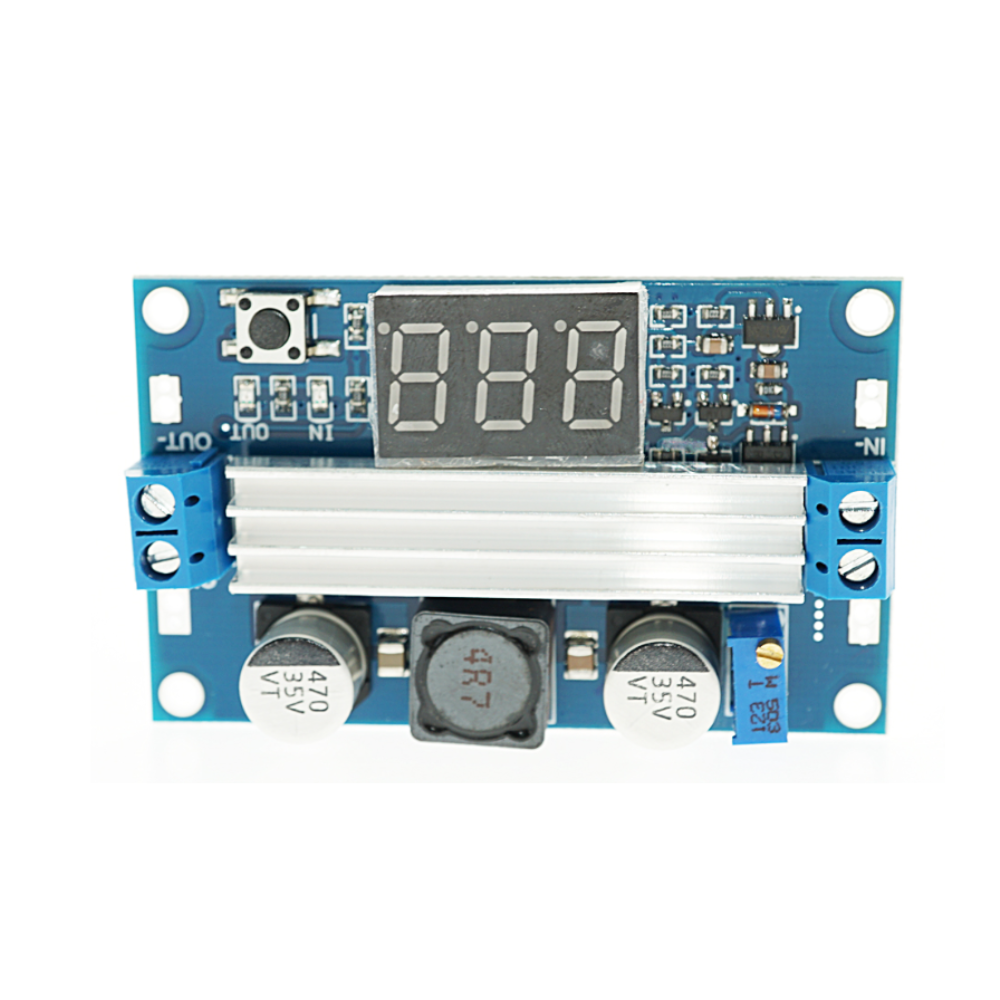

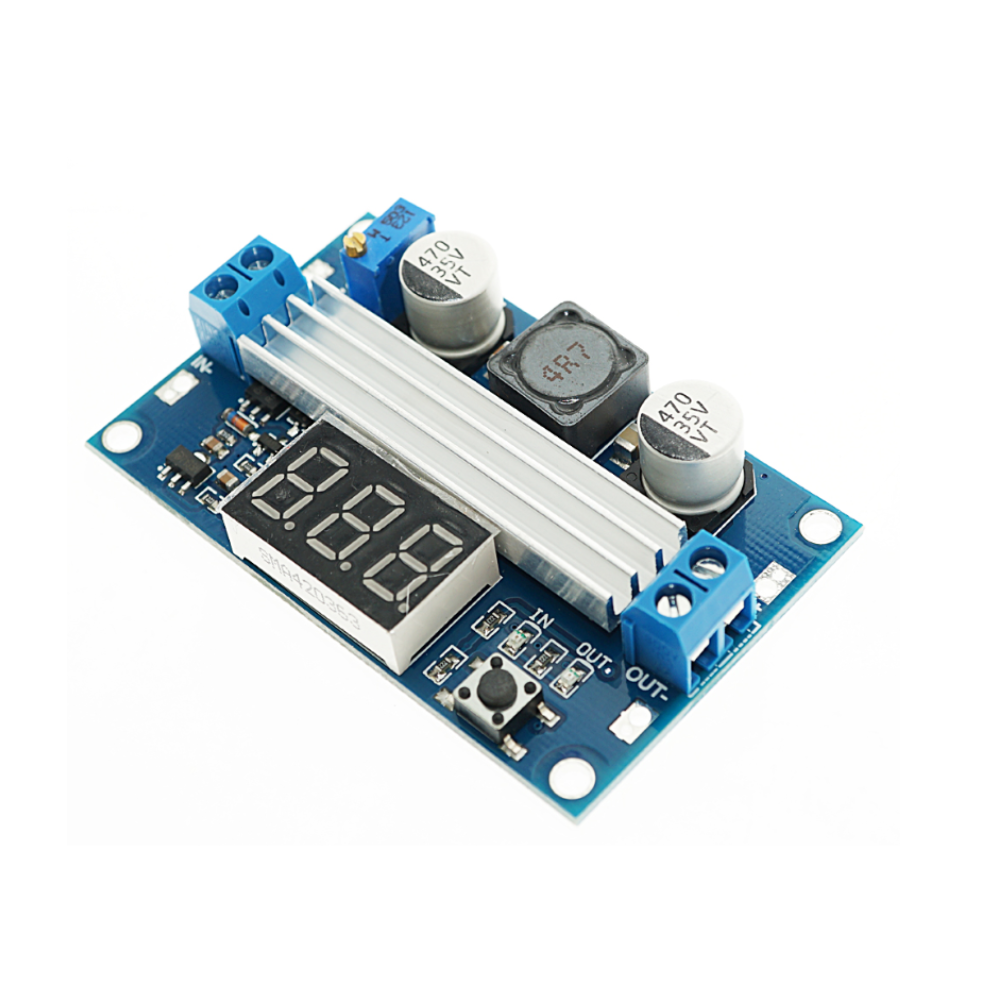

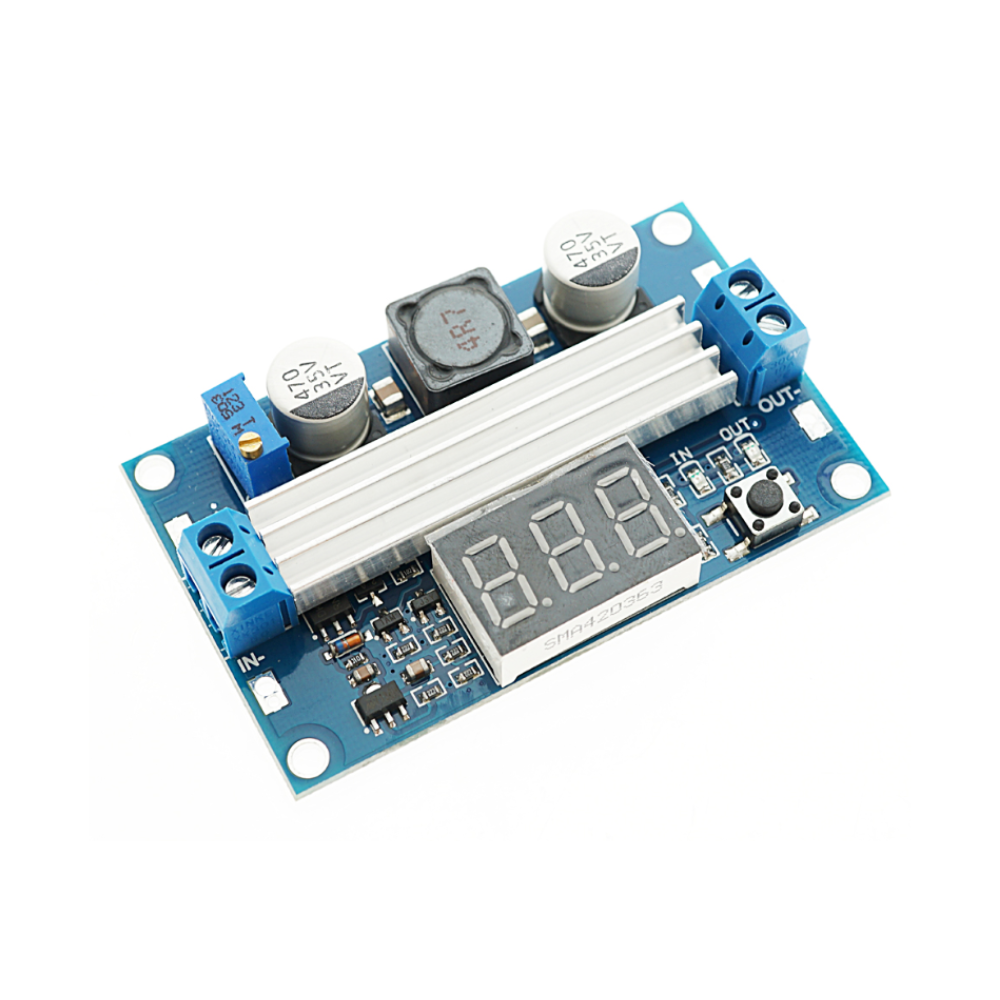

Modulul este un convertor DC-DC step-up care ridica tensiunea unei surse DC la o valoare reglabila. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile, prototipare si teste de laborator, oferind verificarea tensiunii prin voltmetrul integrat.

Specificatii tehnice:

• Tip conversie: step-up / boost

• Tensiune de intrare: 3-35V DC

• Curent maxim de intrare: 9A

• Tensiune de iesire: 3.5-35V DC, reglabila

• Curent maxim de iesire: 6A, in functie de tensiunile de lucru si racire

• Putere de iesire: 65W

• Putere maxima cu racire imbunatatita: 100W

• Eficienta maxima: 96%

• Ondulatie la iesire: 40mV, valoare tipica

• Reglaj tensiune: potentiometru multitura

• Afisaj: voltmetru digital LED

• Interval de masurare al voltmetrului: 4-40V

• Eroare de masurare: ±0.1V

• Racire: radiator montat

• Conectare: borne cu surub pentru intrare si iesire

• Dimensiuni placa: 67.7x41.5mm

• Greutate: 30g

Continut pachet:

• 1x modul convertor DC-DC step-up cu afisaj LED si radiator montat

Instructiuni de montaj:

1. Cu alimentarea oprita, se conecteaza sursa la bornele IN+ si IN-, respectand polaritatea.

2. Se porneste alimentarea fara consumator conectat.

3. Se regleaza tensiunea de iesire din potentiometru si se verifica folosind un multimetru extern.

4. Se opreste alimentarea si se conecteaza consumatorul la bornele OUT+ si OUT-.

5. Se reporneste sursa si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Pentru functionarea step-up, tensiunea de iesire se seteaza peste tensiunea de intrare.

• La alimentarea sub 4V, voltmetrul integrat nu functioneaza; verificarea tensiunii se face cu un aparat extern.

• Intervalul de masurare al voltmetrului nu extinde limitele electrice ale convertorului.

• Pentru utilizarea peste puterea de baza, este necesara racire suplimentara, inclusiv ventilatie fortata, dupa caz.

• Curentul disponibil la iesire scade cand raportul de ridicare a tensiunii creste.

• Limitele maxime de curent si putere nu sunt disponibile simultan la toate tensiunile.

• Sursa si conductoarele se dimensioneaza pentru consumul sarcinii si pierderile conversiei.

• Se respecta polaritatea conexiunilor, se evita scurtcircuitarea iesirii si se izoleaza placa de suprafetele conductoare.
