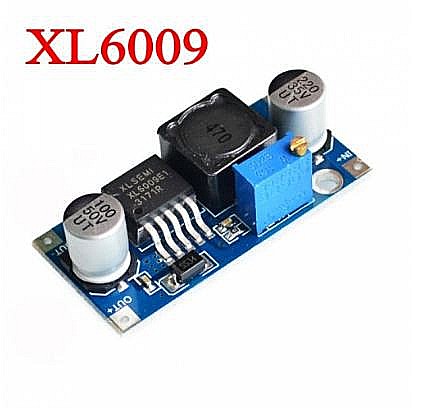

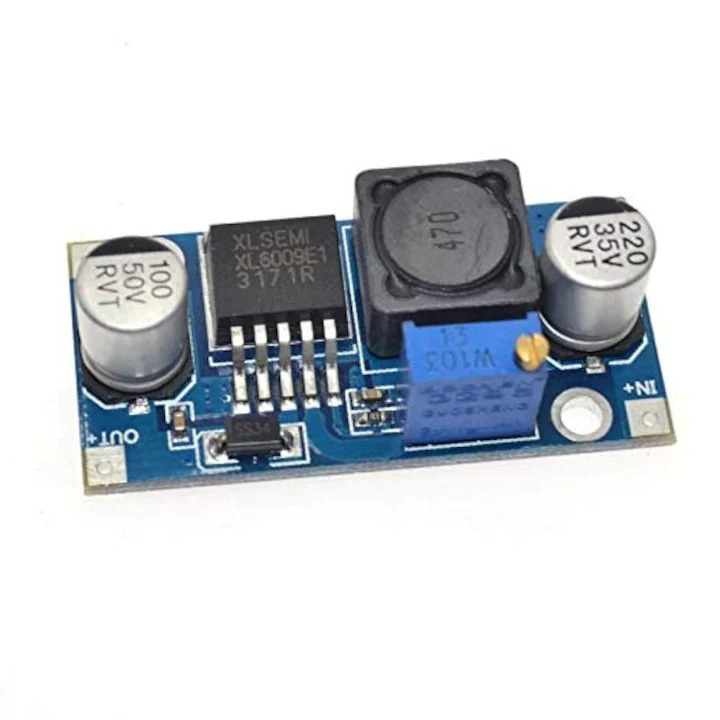

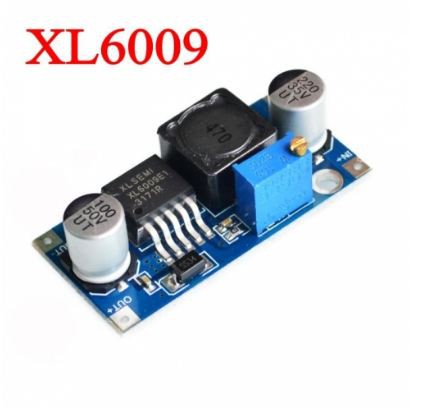

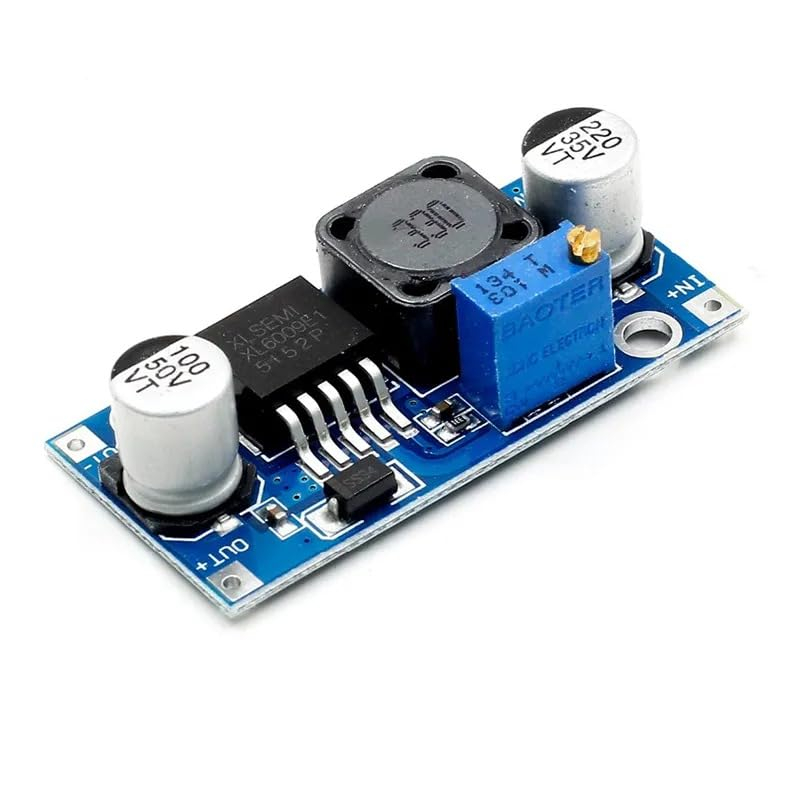

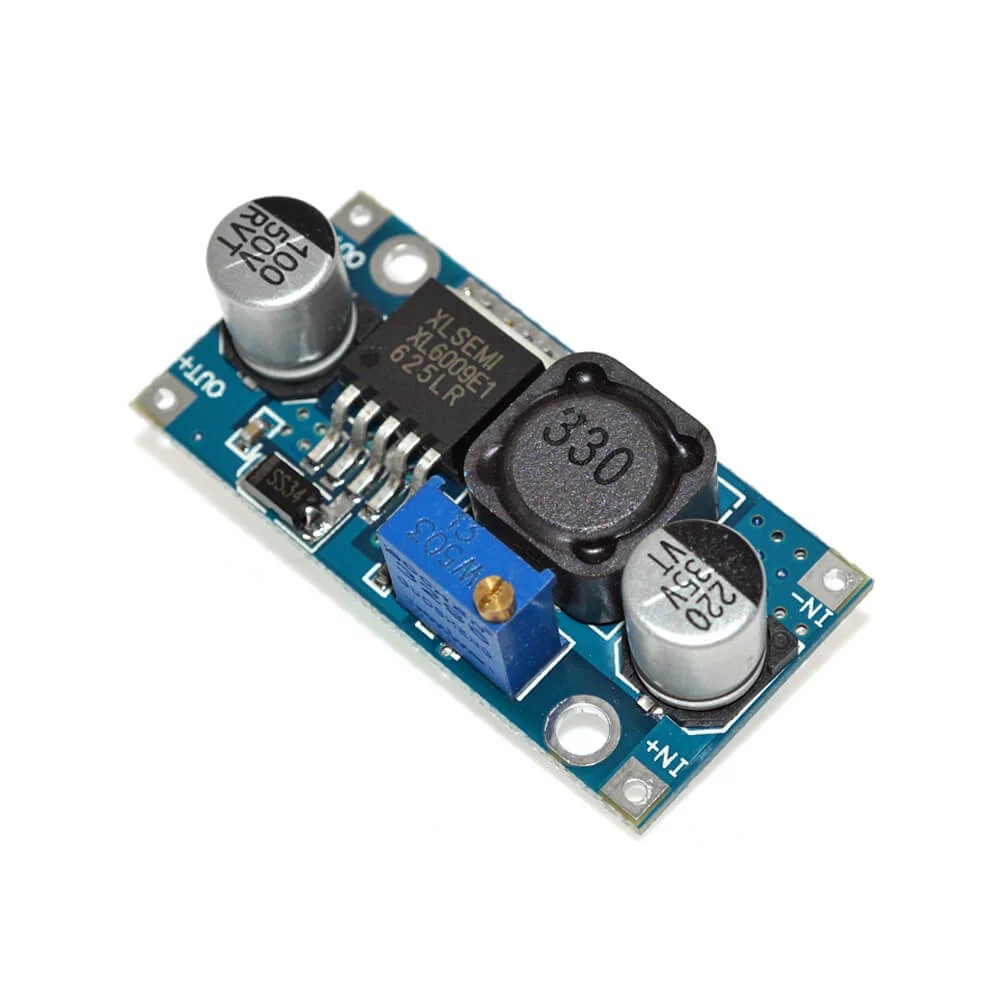

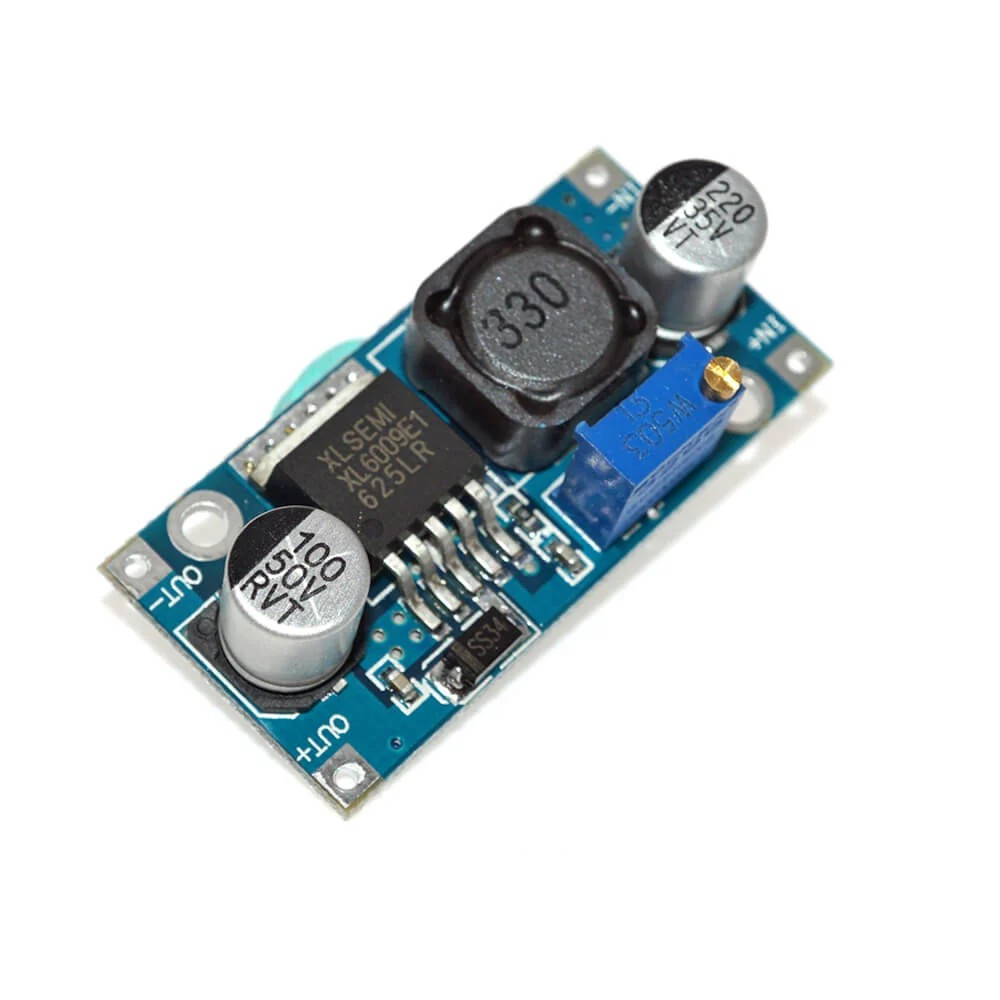

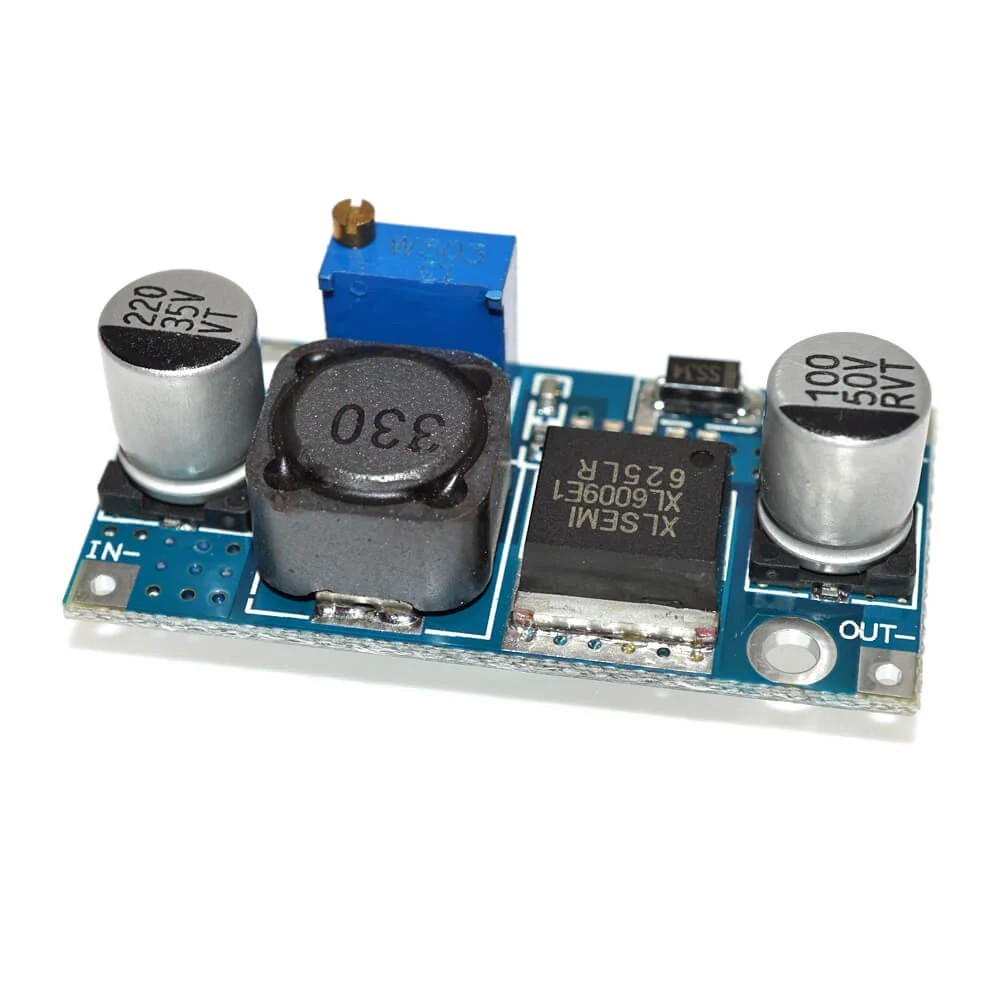

Modulul XL6009 este un convertor DC-DC step-up, utilizat pentru cresterea tensiunii unei surse DC la o valoare reglabila. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile, prototipare si teste de laborator care necesita o tensiune mai mare decat cea disponibila la intrare.

Specificatii tehnice:

• Model: XL6009

• Tip conversie: step-up / boost

• Redresare: nesincrona

• Tensiune de intrare: 3.8-32V DC

• Tensiune de iesire: 5-35V DC, reglabila, peste tensiunea de intrare

• Curent maxim de intrare: 3A

• Consum fara sarcina: sub 18mA, la intrare 5V si iesire 8V

• Eficienta conversie: sub 94%, in functie de regimul de lucru

• Frecventa de comutare: 400kHz

• Ondulatie la iesire: aproximativ 50mV, in functie de tensiune si sarcina

• Stabilitate la variatia tensiunii de intrare: ±0.5%

• Stabilitate la variatia sarcinii: ±0.5%

• Reglaj tensiune: potentiometru multitura

• Conexiuni: puncte de lipire IN+ / IN- si OUT+ / OUT-

• Temperatura de lucru: -40°C pana la +85°C

• Dimensiuni: 48x25x14mm

Continut pachet:

• 1x modul convertor DC-DC step-up XL6009

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se lipesc firele sursei la IN+ si IN-, respectand polaritatea.

2. Se porneste alimentarea fara consumator conectat si se masoara tensiunea intre OUT+ si OUT- cu un multimetru.

3. Se ajusteaza potentiometrul pana la obtinerea tensiunii necesare.

4. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

5. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Pentru functionare in domeniul specificat al circuitului XL6009, se recomanda alimentarea de la minimum 5V.

• Modulul nu se utilizeaza pentru reducerea tensiunii.

• Curentul disponibil la iesire depinde de tensiunile de lucru, randament si racire; limita curentului de intrare nu reprezinta o limita identica la iesire.

• La sarcini mari se asigura ventilatie si racire corespunzatoare.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.

• Placa se monteaza astfel incat contactele si partea inferioara sa nu atinga suprafete conductoare.
