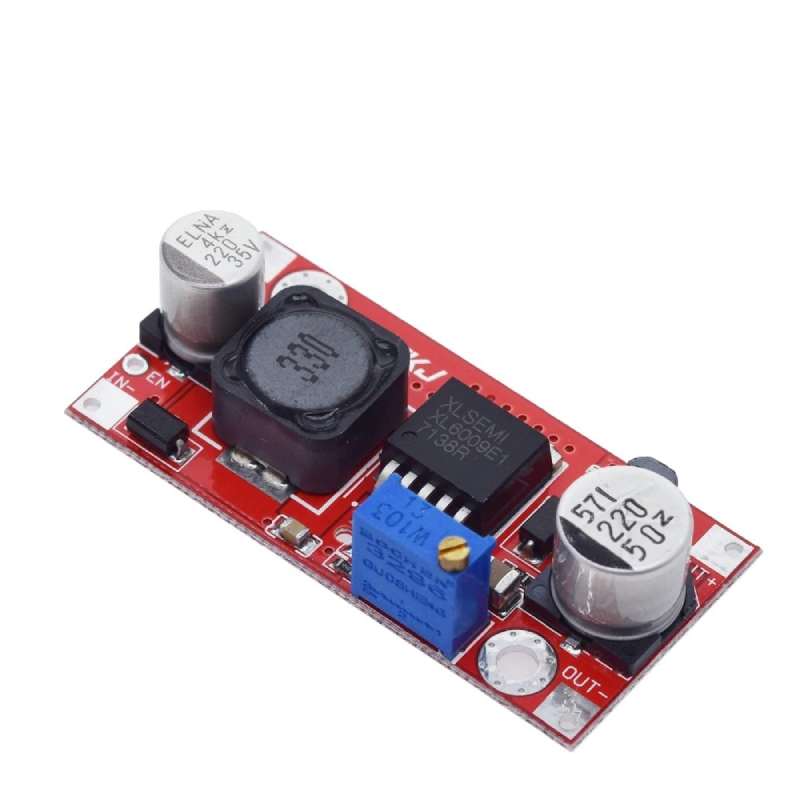

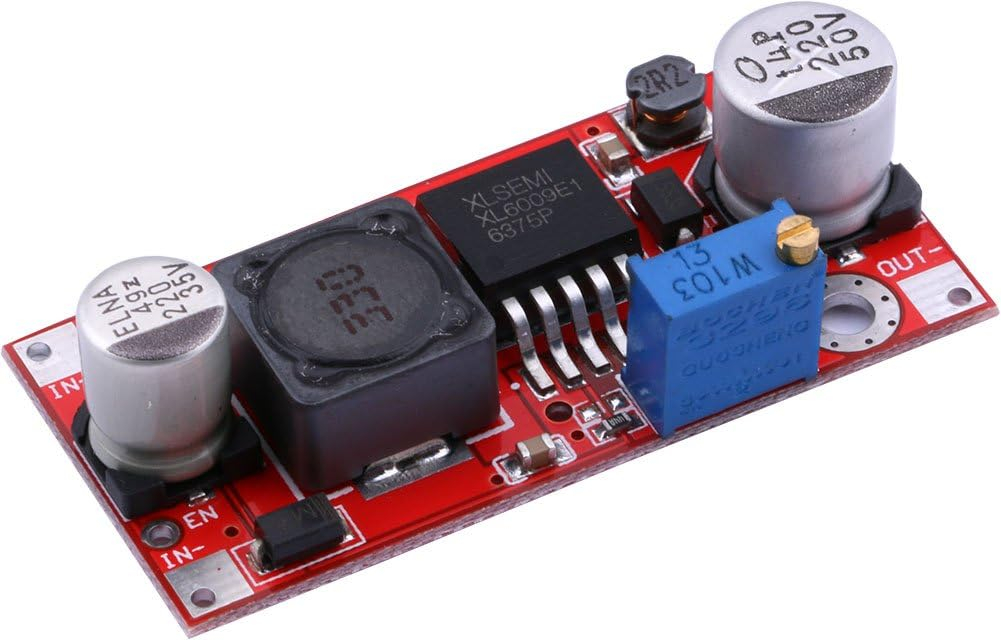

Modulul convertor DC-DC XL6009 functioneaza ca o sursa ridicatoare de tensiune, folosind conversie de tip step-up (boost) pentru obtinerea unei iesiri reglabile peste tensiunea de intrare. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile si proiecte de electronica ce necesita adaptarea unei surse de tensiune mai mica.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up, neizolat

• Circuit integrat: XL6009E1

• Tensiune de intrare: 5-32V DC

• Tensiune de iesire: 5-50V DC, reglabila; tensiunea de iesire trebuie sa fie mai mare decat tensiunea de intrare.

• Curent maxim de iesire: 2.5A, in functie de tensiunile de lucru si racire

• Curent maxim de intrare: 4A

• Putere de iesire cu racire naturala: pana la 15W

• Putere maxima de iesire cu radiator: 25W

• Frecventa de comutare: 400kHz

• Reglaj tensiune: potentiometru multitura

• Filtrare suplimentara la iesire: LC

• Reglare la variatia sarcinii: ±0.5%

• Reglare la variatia tensiunii de intrare: ±0.5%

• Port de activare: EN, activ implicit

• Protectie la scurtcircuit: nu

• Protectie la inversarea polaritatii: nu

• Conectare: puncte de lipire IN+, IN-, OUT+ si OUT-

• Fixare: doua gauri de montaj cu diametrul de 3mm

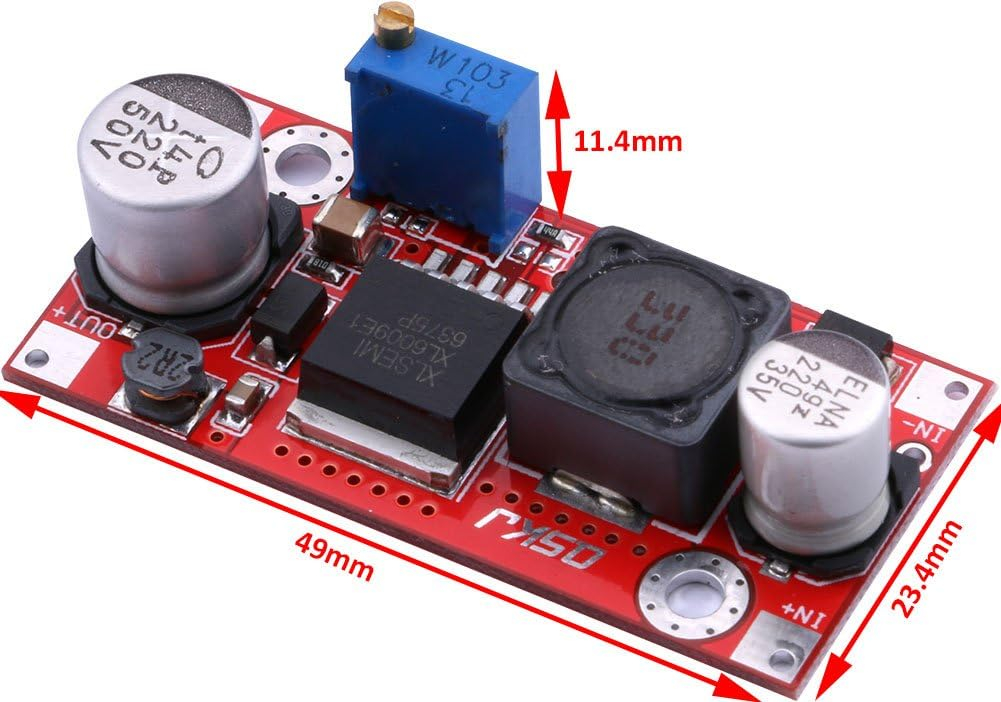

• Dimensiuni: 49x23.4x11.4mm, fara potentiometru

• Temperatura de lucru: -40°C pana la +85°C

Continut pachet:

• 1x modul convertor DC-DC XL6009

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se lipesc firele sursei la IN+ si IN-, respectand polaritatea.

2. Se monteaza o siguranta sau un circuit de protectie pe intrare.

3. Se fixeaza placa pe distantiere, astfel incat partea inferioara sa nu atinga suprafete conductoare.

4. Se porneste alimentarea fara consumator conectat si se masoara tensiunea intre OUT+ si OUT- cu un multimetru.

5. Se ajusteaza potentiometrul pana la obtinerea tensiunii necesare.

6. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

7. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Curentul disponibil la iesire depinde de raportul de conversie, puterea sursei si pierderile de conversie.

• Limitele maxime de tensiune, curent si putere nu garanteaza functionarea simultana la toate valorile maxime.

• Pentru puteri care depasesc limita cu racire naturala, se utilizeaza un radiator montat fara a provoca scurtcircuite intre componente.

• La temperaturi ambientale peste 40°C, se reduce puterea utilizata sau se imbunatateste racirea.

• Conexiunile si reglajele se verifica inainte de alimentarea unui consumator sensibil.
