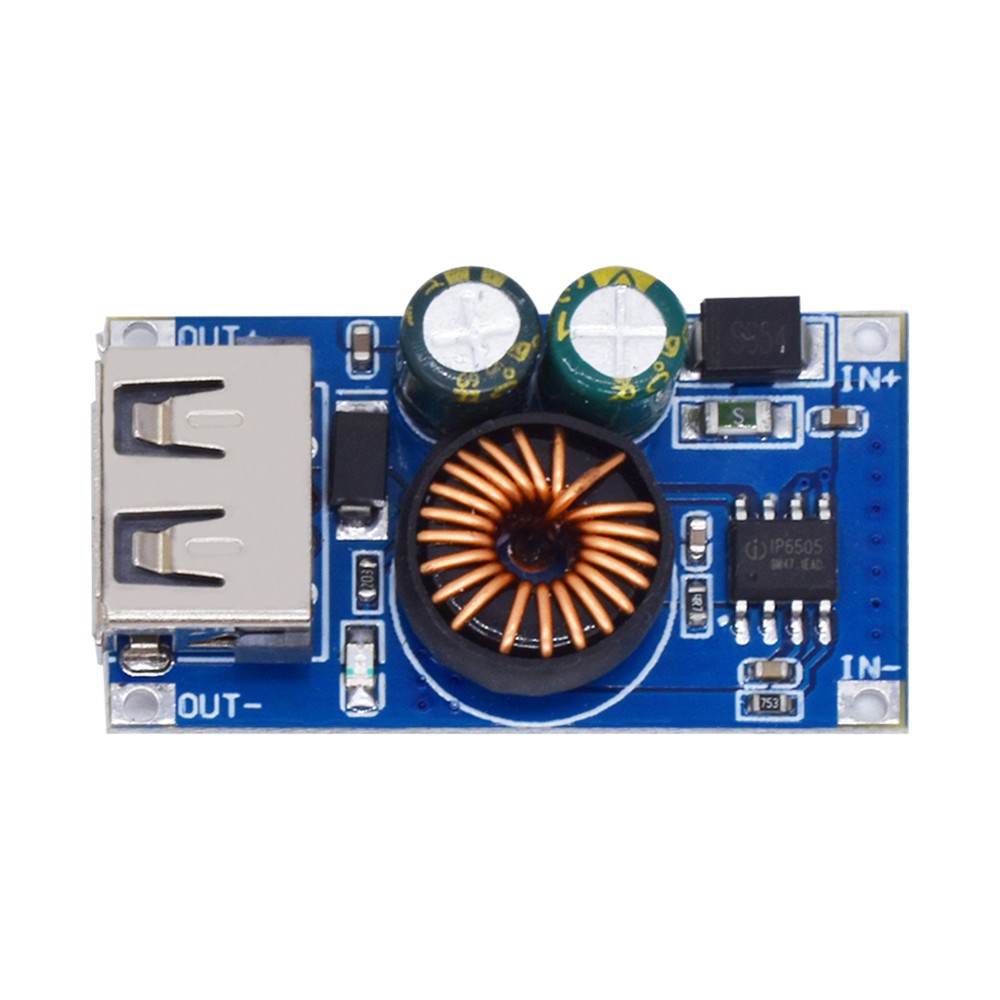

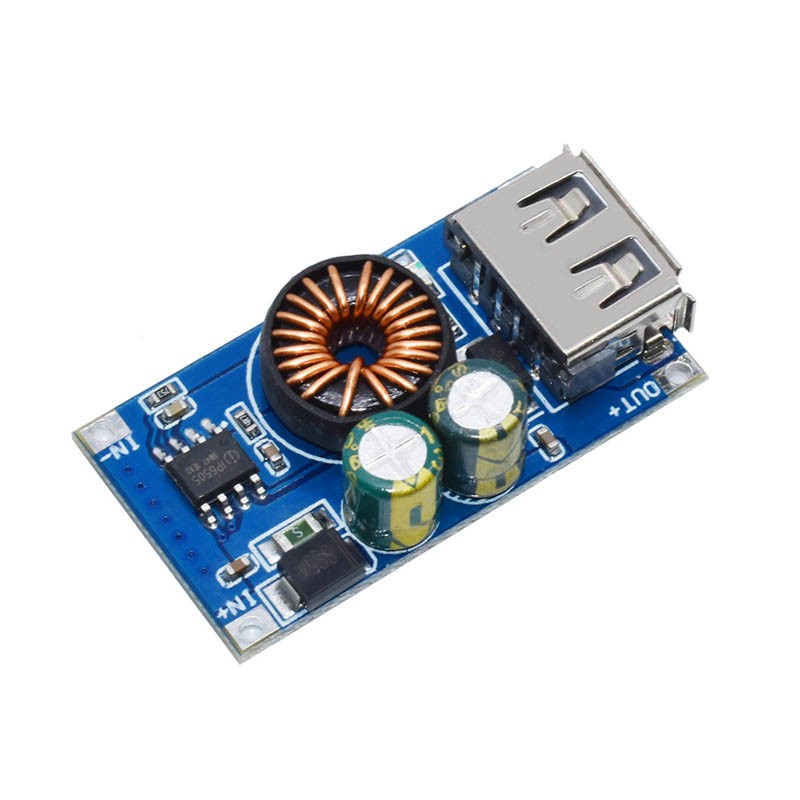

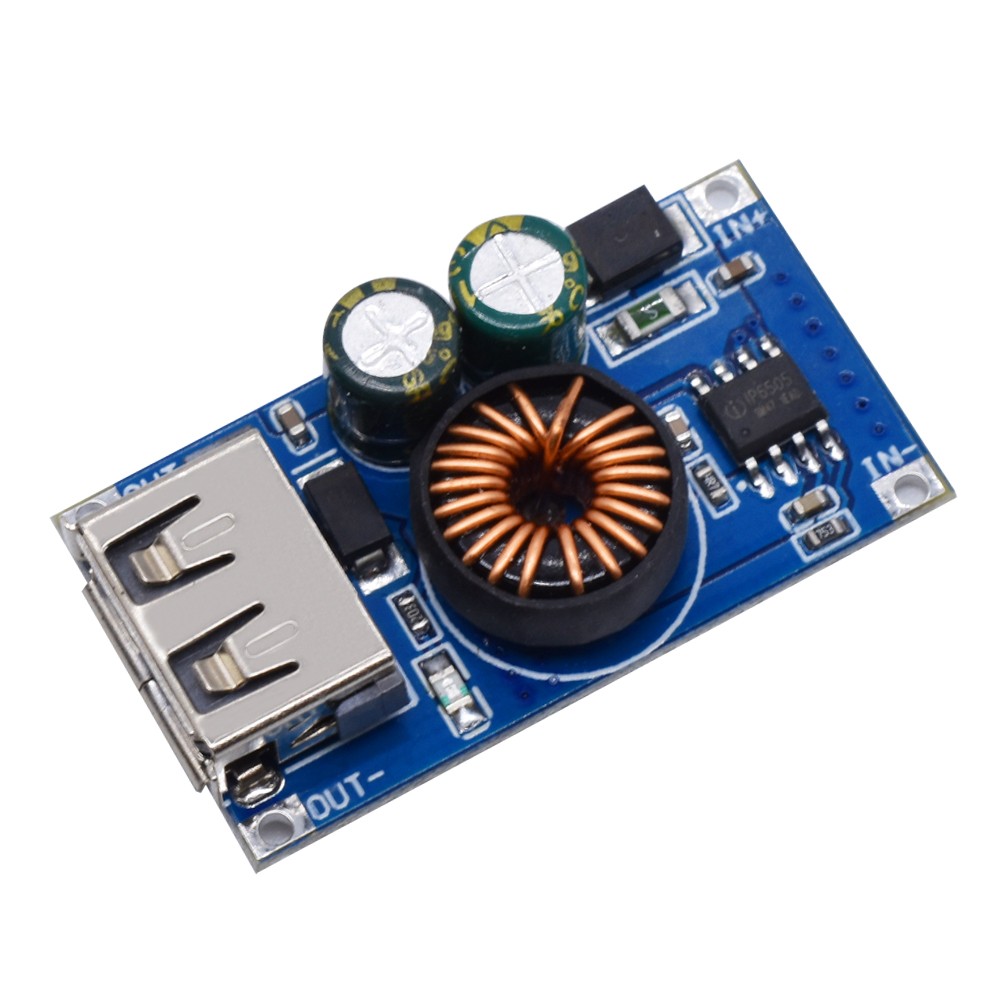

Modulul de incarcare rapida USB-A combina conversia DC-DC step-down cu recunoasterea protocoalelor de incarcare, stabilind automat tensiunea de iesire in functie de dispozitivul conectat. Este potrivit pentru adaptoare de alimentare, statii portabile si montaje electronice destinate incarcarii telefoanelor, tabletelor si altor dispozitive USB compatibile.

Specificatii tehnice:

• Tip produs: modul de alimentare si incarcare rapida USB

• Tip conversie: DC-DC step-down

• Conector de iesire: 1 x USB-A

• Tensiune de intrare: 6-32V DC

• Tensiune de iesire implicita: 5V DC

• Tensiune de iesire in regim de incarcare rapida: 3-12V DC, stabilita automat in functie de dispozitiv si de protocolul suportat

• Reglaj manual al tensiunii: nu

• Putere maxima de iesire: 24W

• Profiluri de iesire: 5V/3.4A, 9V/2.5A si 12V/2A

• Protocoale suportate: BC1.2, Apple, Samsung, Qualcomm QC2.0/QC3.0, MTK PE1.1/PE2.0, Huawei FCP si SFCP

• Protectii la intrare: supratensiune, subtensiune si supracurent

• Protectii la iesire: supracurent si scurtcircuit

• Protectie termica: supraincalzire

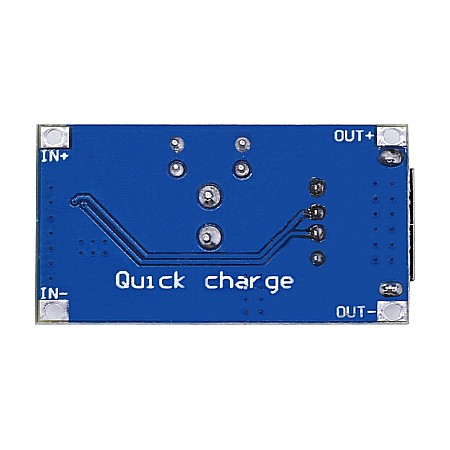

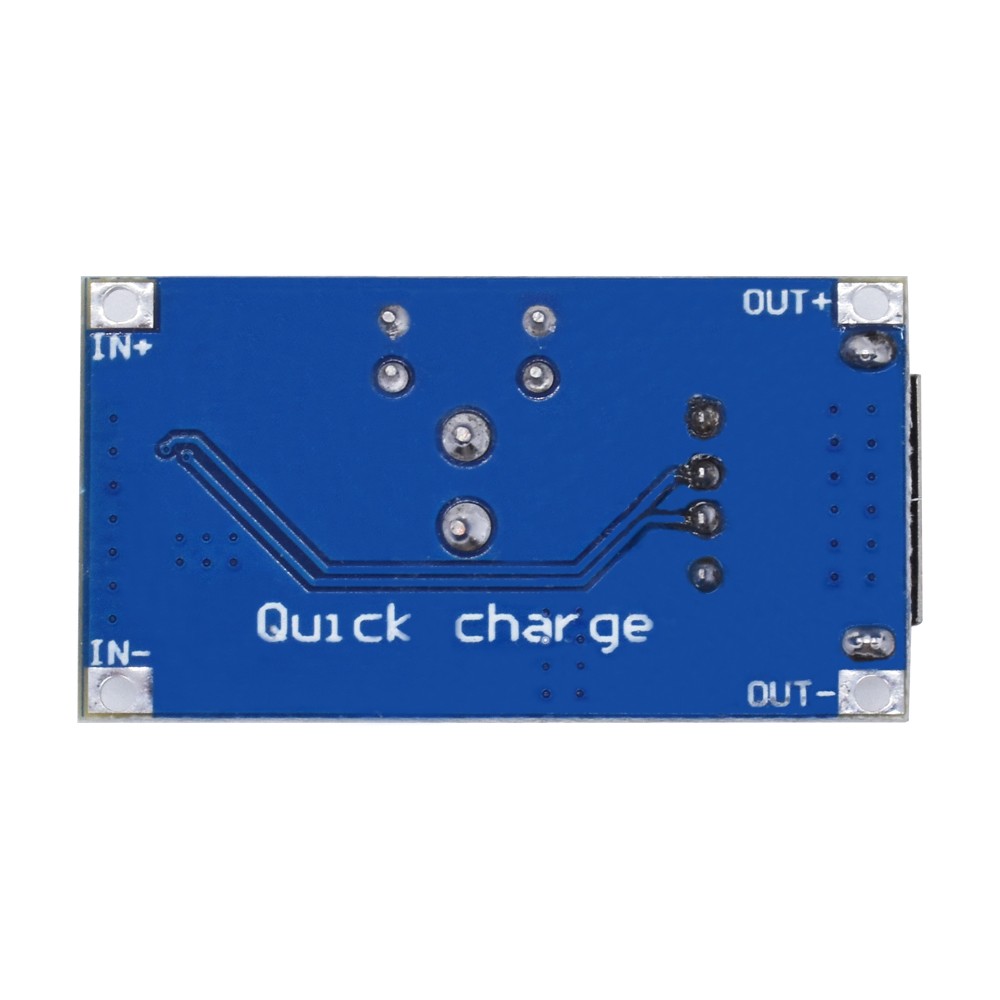

• Conexiune alimentare: pad-uri IN+ si IN-

• Dimensiuni modul: 37x20x10mm

• Greutate: 7.5g

Continut pachet:

• 1 x modul de incarcare rapida USB-A.

Instructiuni de montaj si utilizare:

1. Cu sursa deconectata, se lipesc conductoarele de alimentare pe pad-urile IN+ si IN-, respectand polaritatea.

2. Modulul se fixeaza astfel incat placa si conexiunile sa nu atinga suprafete conductoare.

3. Se verifica tensiunea sursei si conexiunile, apoi se porneste alimentarea.

4. Dispozitivul se conecteaza la portul USB-A printr-un cablu compatibil cu protocolul de incarcare si curentul necesar.

5. Modulul stabileste automat regimul de alimentare in functie de dispozitivul conectat.

Recomandari si precautii:

• Modulul reduce tensiunea; profilul solicitat necesita o tensiune de intrare suficient de mare pentru conversie si pierderile acesteia.

• Puterea maxima nu este disponibila la fiecare profil de iesire.

• Incarcarea rapida necesita compatibilitate intre modul, dispozitiv si cablu.

• Protocolul Huawei SCP, inclusiv incarcarea SCP pentru Mate 9, nu este suportat.

• Sursa de alimentare se dimensioneaza pentru consumul dispozitivului si pierderile de conversie.

• Se asigura ventilatie adecvata, in special la sarcini mari.

• Modulul alimenteaza dispozitive USB cu propriul circuit de incarcare; nu se conecteaza direct la bornele unui acumulator.

• Conexiunile se realizeaza numai cu alimentarea deconectata.
