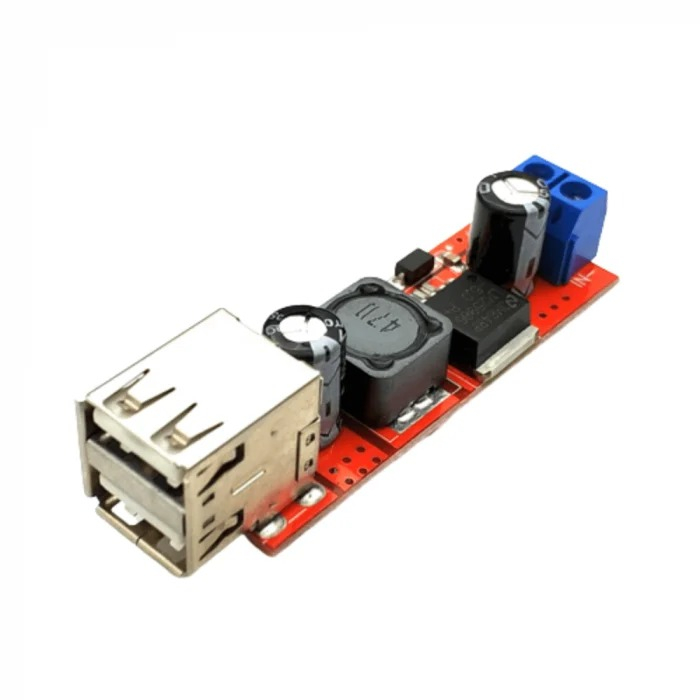

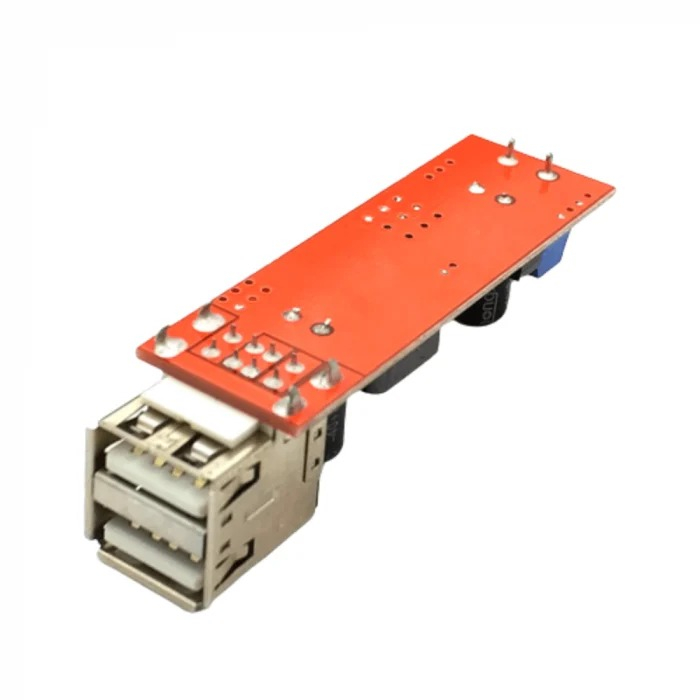

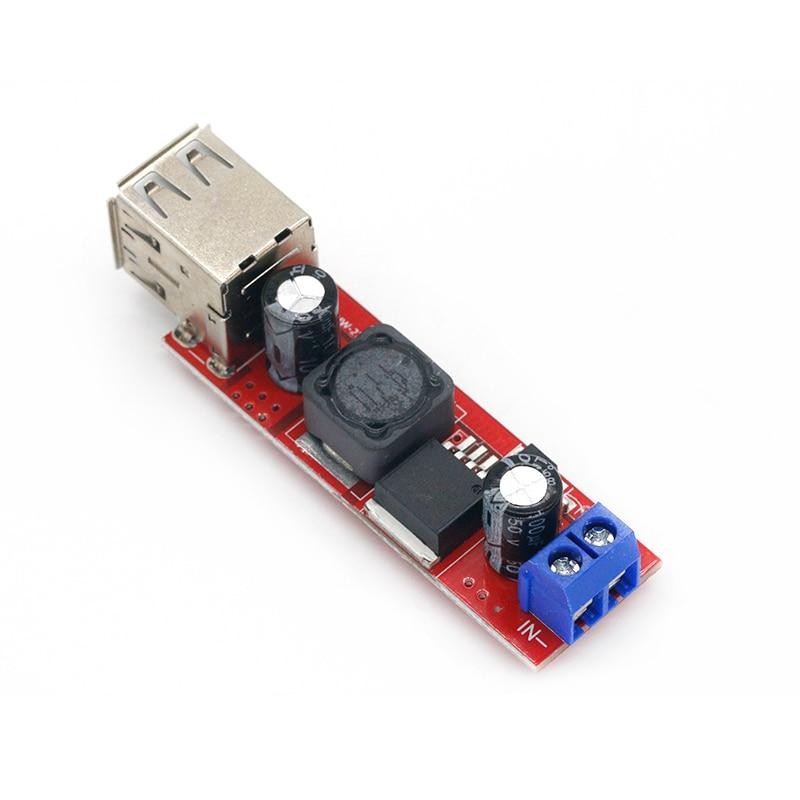

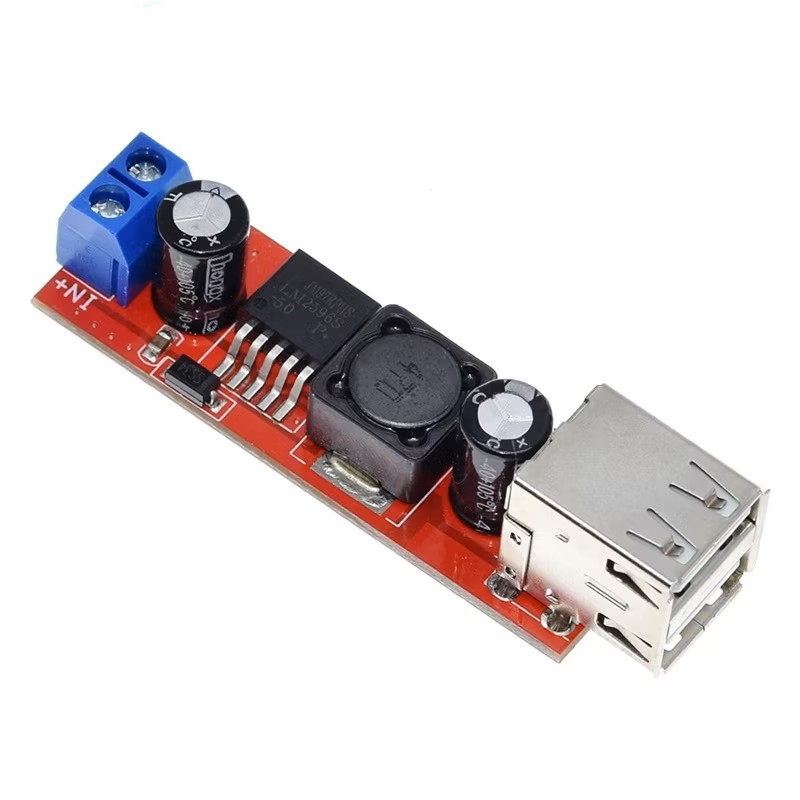

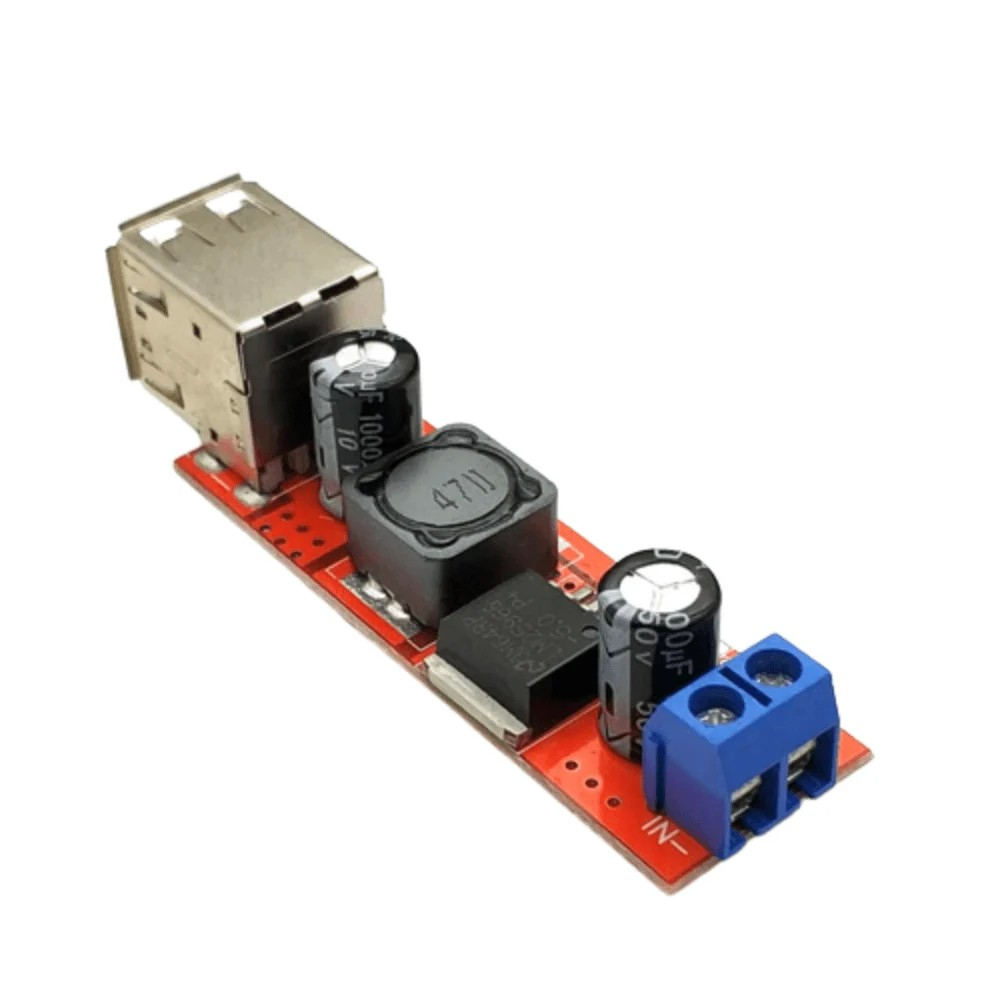

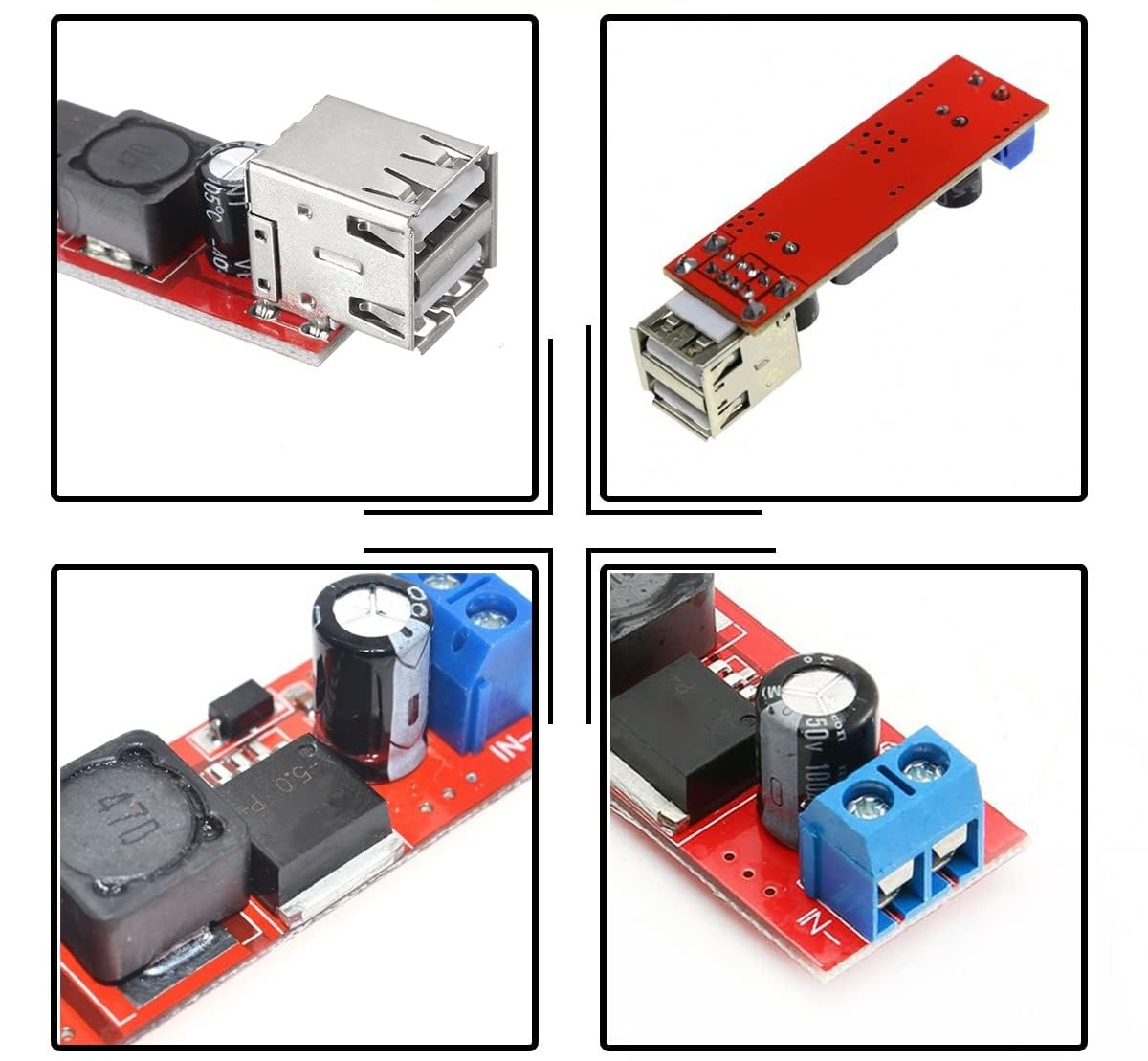

Modulul DC-DC step-down reduce tensiunea unei surse continue si furnizeaza alimentare stabilizata prin doua porturi USB-A. Este potrivit pentru incarcarea telefoanelor si tabletelor compatibile, alimentarea modulelor electronice prin USB si integrarea in sisteme mobile, panouri de alimentare sau montaje cu acumulatori.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down

• Tensiune de intrare: 6-40V DC

• Tensiune de iesire: 5V DC, fixa

• Curent maxim total de iesire: 3A, impartit intre cele doua porturi

• Conectori de iesire: 2 x USB-A

• Eficienta conversiei: pana la 92%

• Frecventa de comutare: 150kHz

• Temperatura de lucru: -40°C pana la +85°C

• Conexiune intrare: terminal cu surub

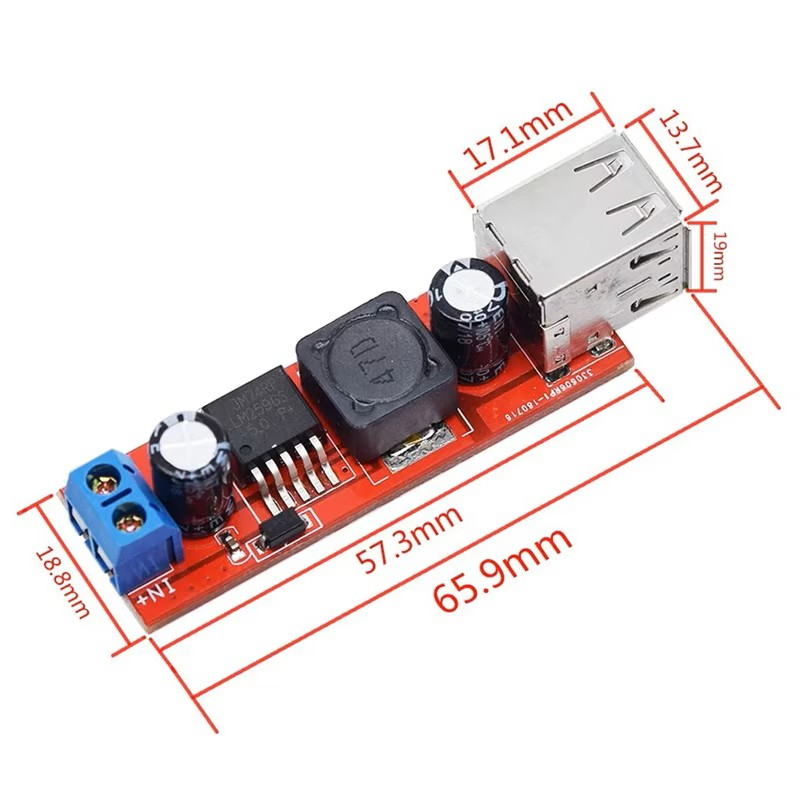

• Dimensiuni modul: 59x21x17mm

Continut pachet:

• 1 x convertor DC-DC step-down cu doua porturi USB-A.

Instructiuni de montaj si utilizare:

1. Cu sursa deconectata, se conecteaza alimentarea la terminalul de intrare, respectand polaritatea marcata pe placa.

2. Modulul se fixeaza astfel incat partea inferioara si conexiunile sa nu atinga suprafete conductoare.

3. Se verifica tensiunea sursei si conexiunile, apoi se porneste alimentarea.

4. Se conecteaza dispozitivele la porturile USB prin cabluri corespunzatoare.

5. Se verifica functionarea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Modulul se alimenteaza exclusiv cu tensiune continua; nu se conecteaza la AC.

• Consumul cumulat al dispozitivelor conectate trebuie sa se incadreze in limita totala a iesirii.

• Sursa de intrare se dimensioneaza pentru consumul dispozitivelor si pierderile de conversie.

• Se asigura ventilatie suficienta, in special la functionarea aproape de sarcina maxima.

• Porturile alimenteaza dispozitive cu propriul circuit de incarcare; nu se conecteaza direct la bornele unui acumulator.

• Conexiunile se realizeaza numai cu alimentarea deconectata.
