Modulul este un convertor DC-DC step-up, utilizat pentru ridicarea tensiunii unei surse DC si controlul tensiunii si curentului de iesire. Este potrivit pentru surse de alimentare configurabile, teste de laborator, alimentarea circuitelor electronice si LED-uri de putere care necesita limitarea curentului.

In modul CV, convertorul mentine tensiunea setata pana la atingerea limitei de curent. In modul CC, tensiunea se adapteaza sarcinii pentru mentinerea curentului setat, in limitele de functionare ale modulului.

Specificatii tehnice:

• Tip conversie: step-up / boost

• Tensiune de intrare: 10-60V DC

• Curent maxim de intrare: 10A

• Tensiune de iesire: 12-60V DC, reglabila continuu

• Curent maxim de iesire: 10A, in functie de raportul dintre tensiuni si puterea disponibila

• Interval de reglare a curentului constant: 0.2-10A

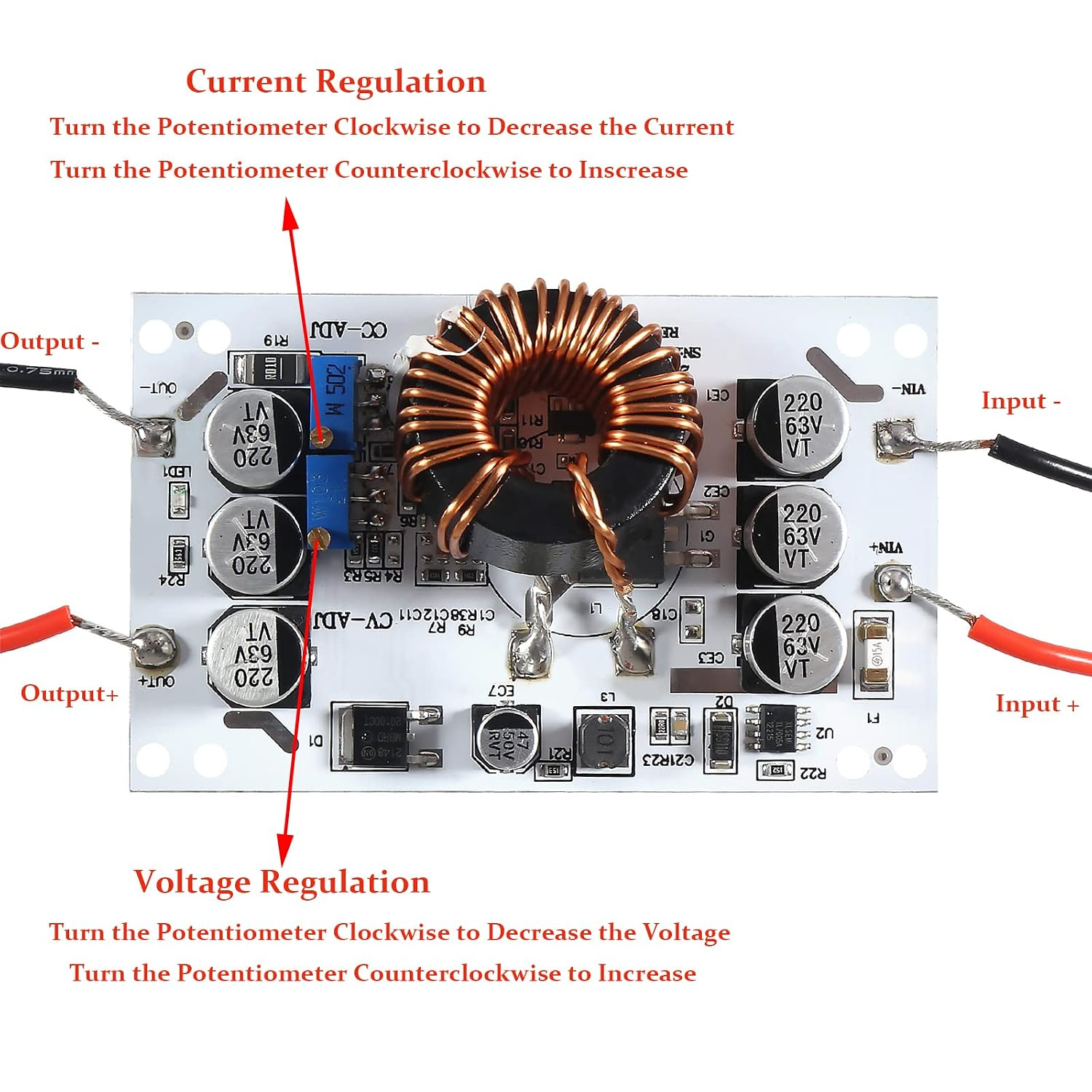

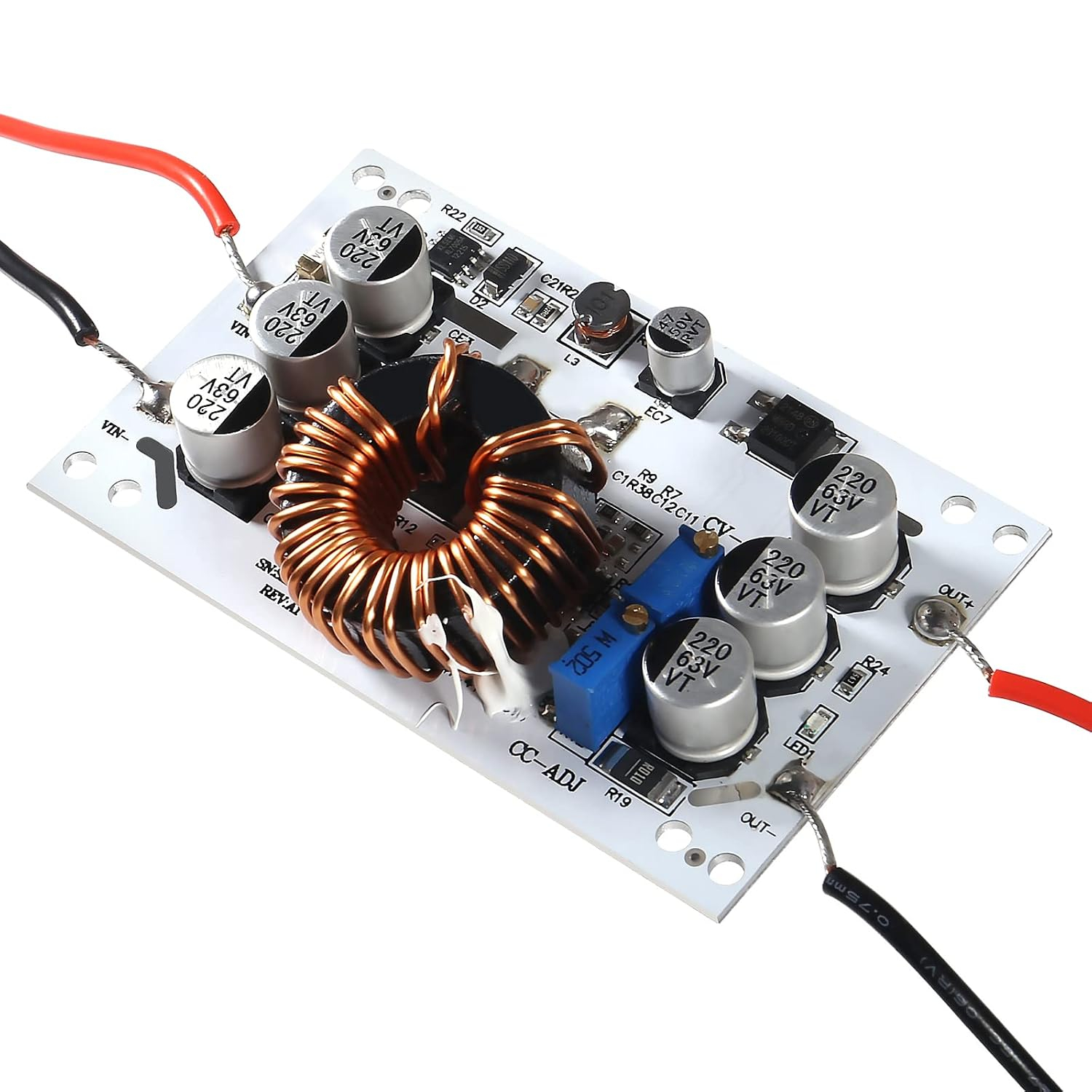

• Reglaje: CV-ADJ pentru tensiune, CC-ADJ pentru limita de curent

• Eficienta conversie: 92-96%, in functie de conditiile de functionare

• Curent fara sarcina: aproximativ 10mA la conversia de la 12V la 20V

• Frecventa de comutare: 150kHz

• Protectie la inversarea polaritatii intrarii: nu

• Temperatura de functionare: -40°C pana la +85°C

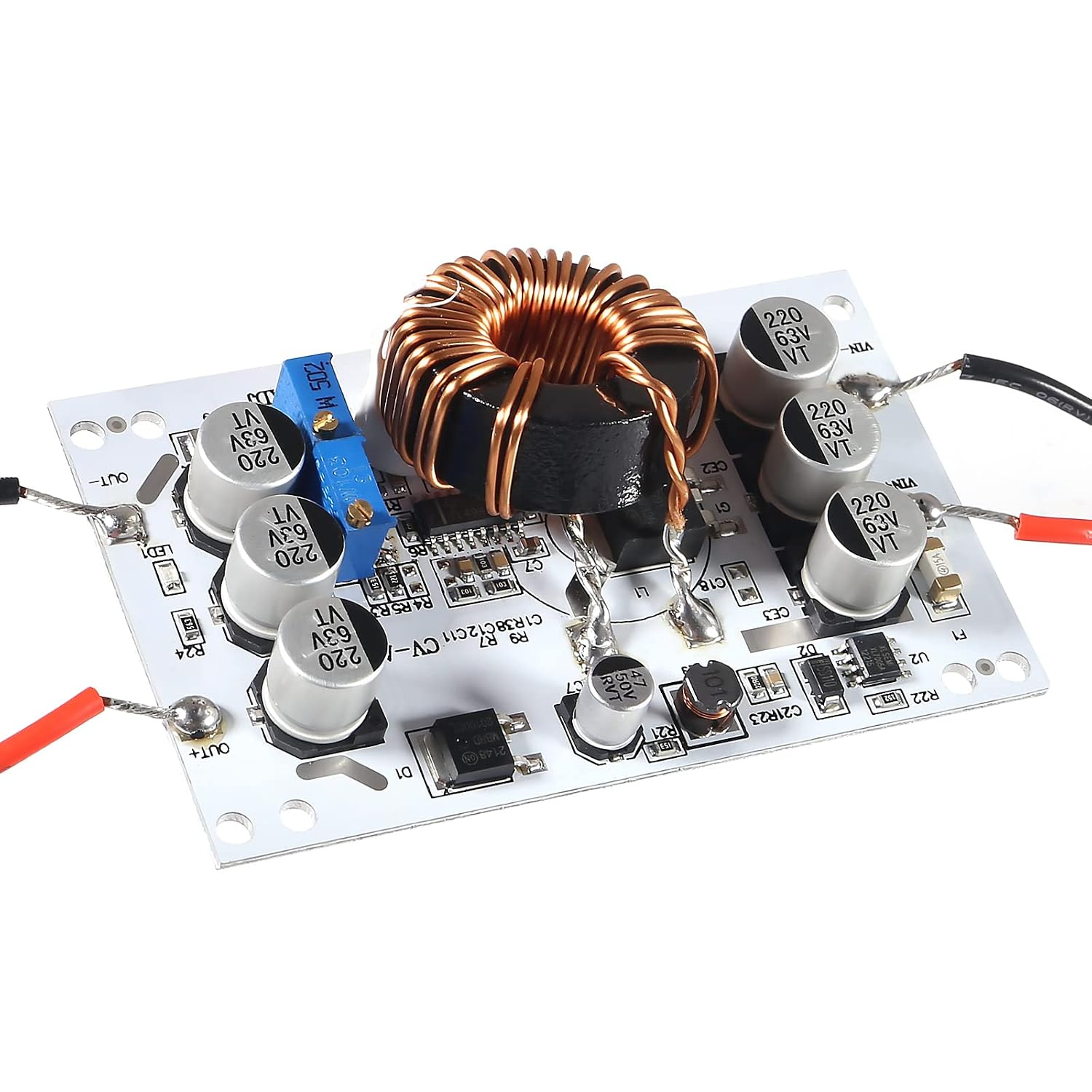

• Conectare: prin conductoare la VIN+, VIN-, OUT+ si OUT-

• Montaj: 4 gauri pentru suruburi de 3mm

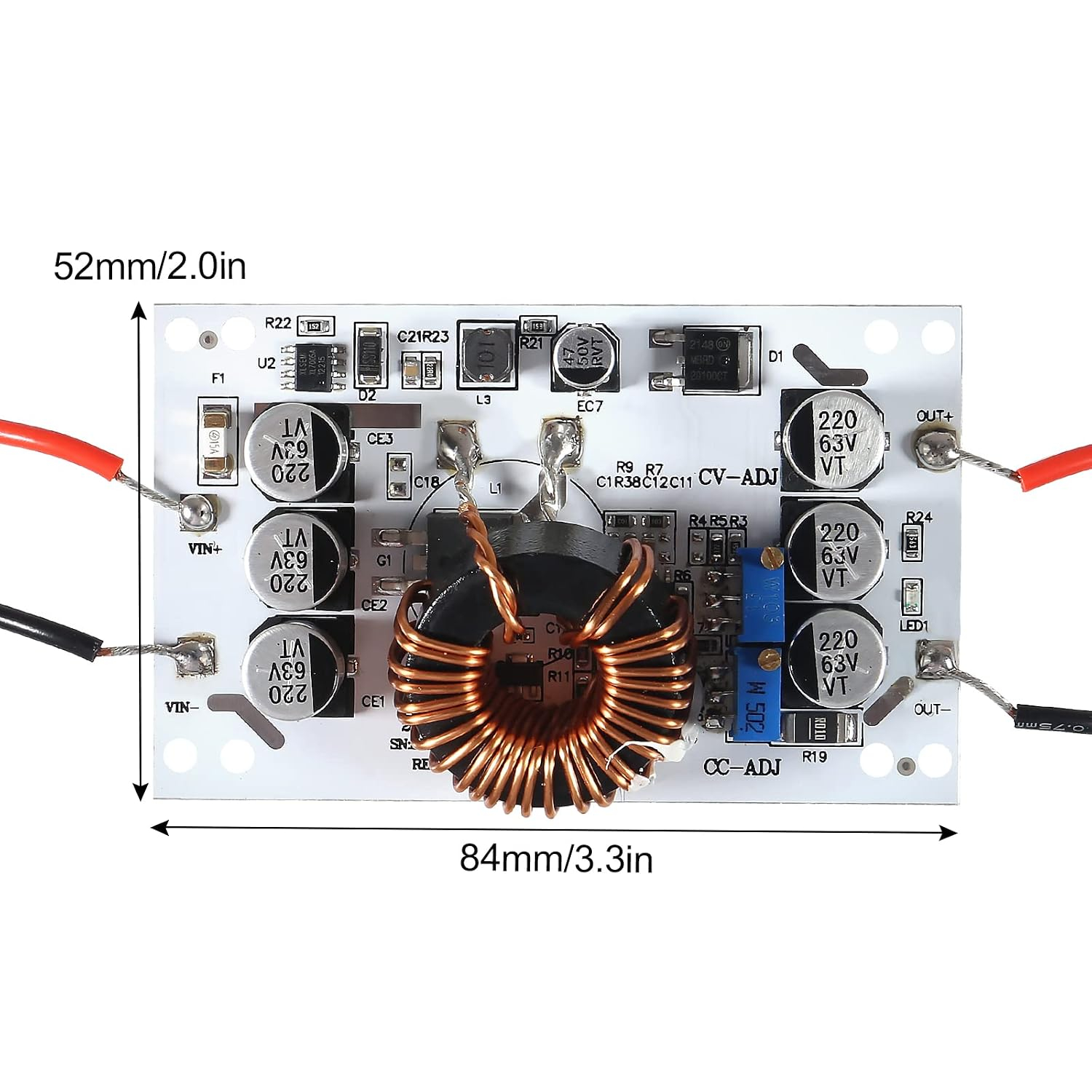

• Dimensiuni: 85x52x21mm

• Greutate: 80g

Continut pachet:

• 1x modul convertor DC-DC step-up cu reglaje CC/CV

Instructiuni de montaj:

1. Modulul se fixeaza pe suporturi care impiedica atingerea placii de suprafete conductoare.

2. Cu sursa oprita, se conecteaza pozitivul alimentarii la VIN+ si negativul la VIN-.

3. Se porneste sursa fara consumator si se masoara tensiunea de iesire cu un multimetru.

4. Se ajusteaza CV-ADJ la valoarea necesara: rotirea in sens orar reduce tensiunea, iar rotirea in sens antiorar o creste.

5. Limita de curent se seteaza cu CC-ADJ, folosind o sarcina de test adecvata si masurarea curentului in serie sau o sarcina electronica.

6. Se opreste alimentarea si se conecteaza consumatorul la OUT+ si OUT-, dupa verificarea reglajelor.

Recomandari si precautii:

• Tensiunea de iesire trebuie sa fie mai mare decat tensiunea de intrare.

• Puterea disponibila la iesire este mai mica decat puterea absorbita, din cauza pierderilor de conversie.

• La cresterea raportului dintre tensiunea de iesire si cea de intrare, curentul disponibil la iesire scade.

• Pentru curenti de iesire peste 6A, este necesara imbunatatirea racirii.

• Racirea trebuie imbunatatita si la temperaturi ambientale ridicate.

• Se respecta polaritatea tuturor conexiunilor si se evita scurtcircuitarea iesirii.

• Ampermetrul nu se conecteaza direct intre bornele de iesire pentru reglarea curentului.
