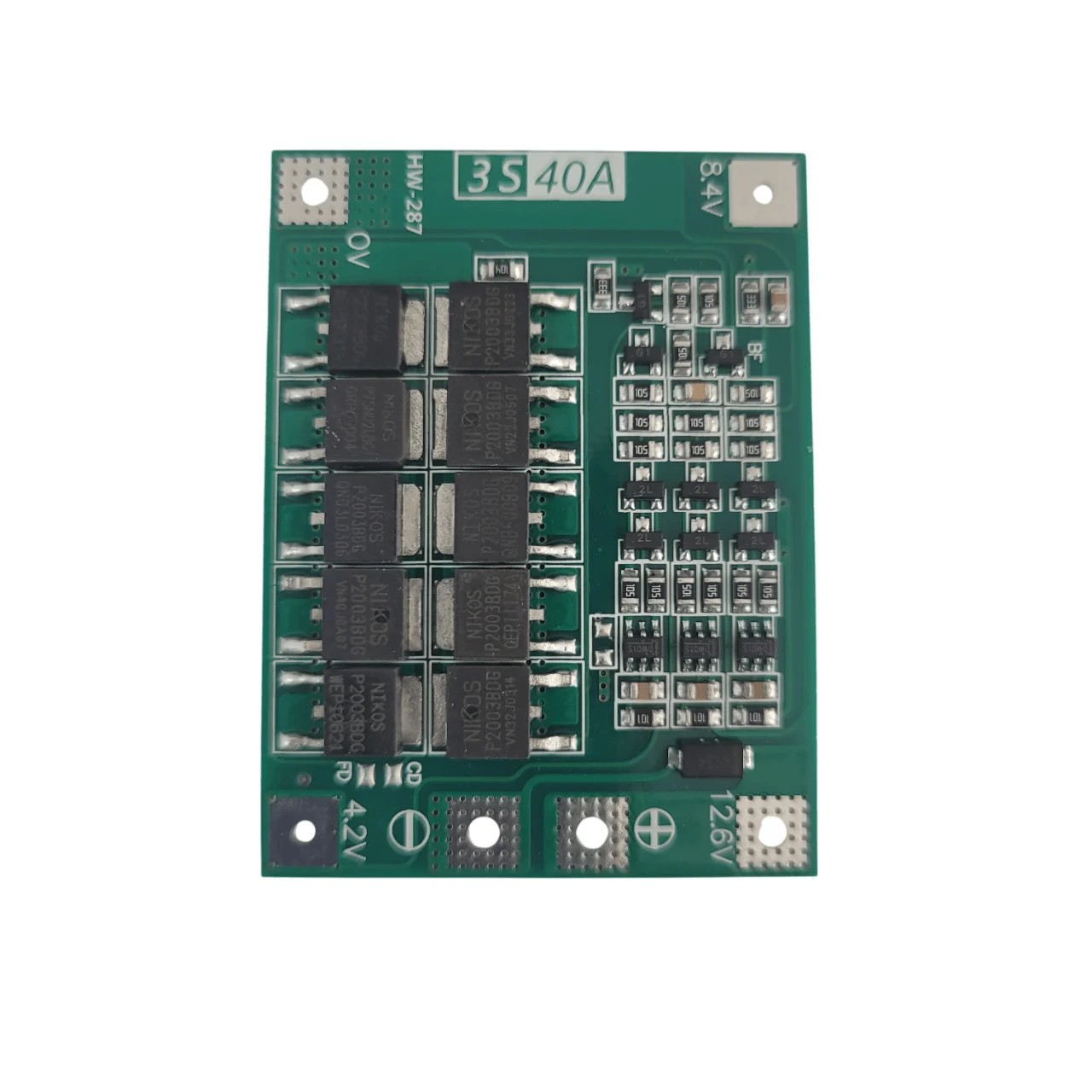

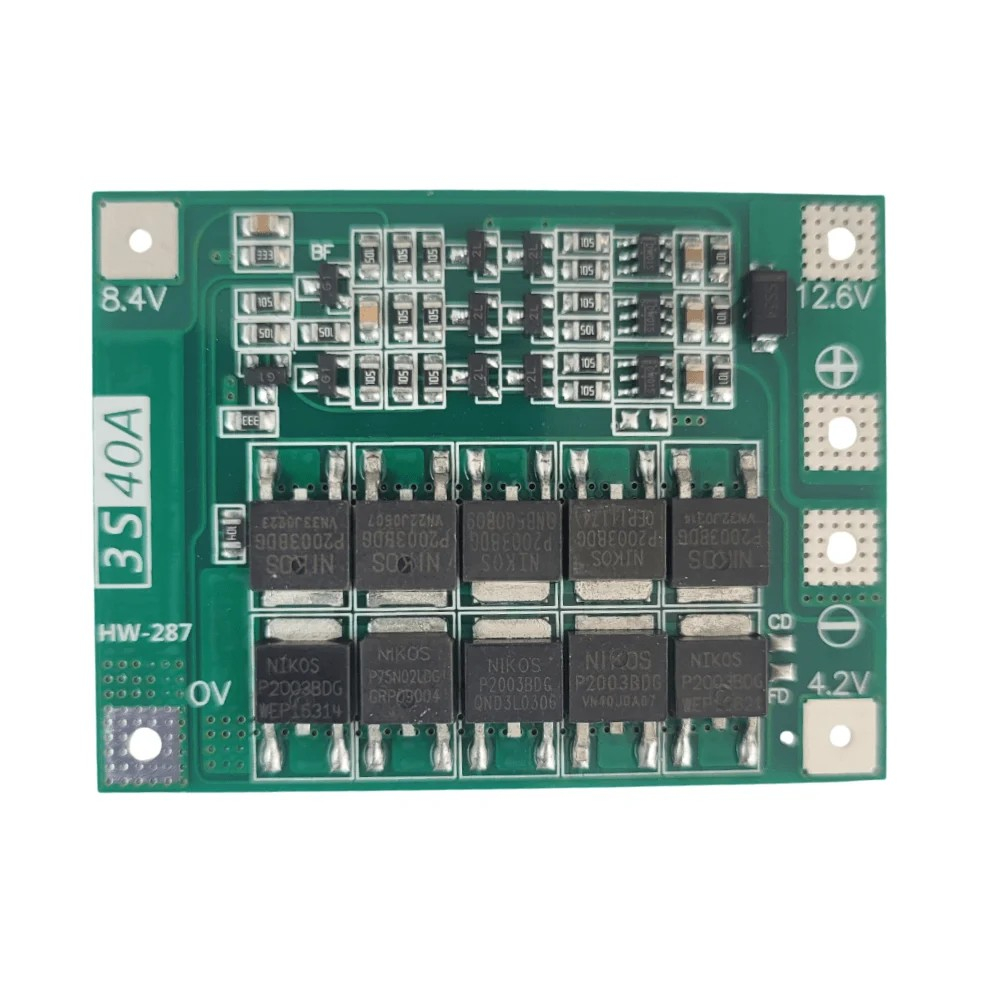

Acest BMS 3S 40A Enhanced fara balansare protejeaza pachetele formate din trei celule sau grupe de celule Li-ion conectate in serie in timpul incarcarii si descarcarii. Versiunea Enhanced este destinata sculelor electrice si echipamentelor cu solicitari ridicate, cu conditia utilizarii unor celule, conductoare si conexiuni dimensionate corespunzator.

Caracteristici principale:

• Protectie la supraincarcare si descarcare excesiva.

• Protectie la supracurent si scurtcircuit.

• Control comun al incarcarii si descarcarii.

• Constructie compacta pentru integrarea in pachete de acumulatori.

Specificatii tehnice:

• Versiune: Enhanced

• Configuratie baterie: 3S

• Tip baterie: Li-ion / Li-Po

• Tensiune nominala celula: 3.6V–3.7V

• Tensiune nominala pachet: aproximativ 11.1V

• Tensiune maxima pachet incarcat: 12.6V

• Interval declarat pentru alimentarea la incarcare: 12.6–13.6V

• Curent continuu maxim de descarcare: 40A

• Curent continuu maxim de incarcare: 20A

• Curent de pornire admis pentru scule: sub 80A

• Putere admisa pentru scule: sub 135W

• Functie de balansare: nu

• Dimensiuni: aproximativ 50x42mm

Continut pachet:

• 1 x BMS 3S 40A Enhanced fara balansare pentru baterii Li-ion

Instructiuni de montaj:

1. Se formeaza un pachet din trei celule sau trei grupe de celule Li-ion conectate in serie.

2. Inaintea montajului se verifica polaritatea, iar grupele se aduc la tensiuni apropiate.

3. Conexiunile se realizeaza in ordinea indicata de marcajele si schema placii.

4. Celulele se interconecteaza prin sudura in puncte, folosind platbanda si conductoare dimensionate pentru curentul aplicatiei.

5. Cablajul, izolatia si continuitatea conexiunilor se verifica inainte de conectarea incarcatorului sau a consumatorului.

6. Placa se monteaza intr-o pozitie protejata impotriva contactului cu suprafete metalice si cu posibilitate de disipare a caldurii.

Utilizare:

Incarcarea se realizeaza cu un incarcator CC/CV compatibil cu pachetele Li-ion 3S, conectat la terminalele corespunzatoare ale placii. Modulul asigura protectia electrica a pachetului, dar nu inlocuieste circuitul dedicat pentru reglarea curentului si tensiunii de incarcare.

Recomandari si precautii:

• Curentii ridicati sunt admisi numai cu racire suficienta si conexiuni cu rezistenta redusa.

• Sarcina trebuie redusa daca placa, conductoarele sau celulele se incalzesc excesiv.

• Intervalul declarat pentru alimentarea la incarcare nu trebuie confundat cu tensiunea maxima admisa a pachetului.

• Nu se utilizeaza o sursa nereglementata in locul unui incarcator CC/CV dedicat.

• Grupele de celule trebuie verificate periodic deoarece placa nu realizeaza balansarea automata.

• Nu se utilizeaza celule deteriorate sau cu diferente mari de capacitate, tensiune ori rezistenta interna.

• Inversarea polaritatii, ordinea incorecta a conexiunilor sau scurtcircuitarea bornelor pot deteriora modulul si acumulatorii.

Compatibilitate:

• Celule Li-ion 18650 si 26650

• Acumulatori Li-Po cu tensiunea nominala de 3.6V sau 3.7V pe celula

• Pachete formate din trei celule sau trei grupe conectate in serie

• Scule electrice cu parametri de pornire si putere compatibili

• Echipamente portabile si surse de alimentare pe baterii

Modulul nu este compatibil cu celulele LiFePO4.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
