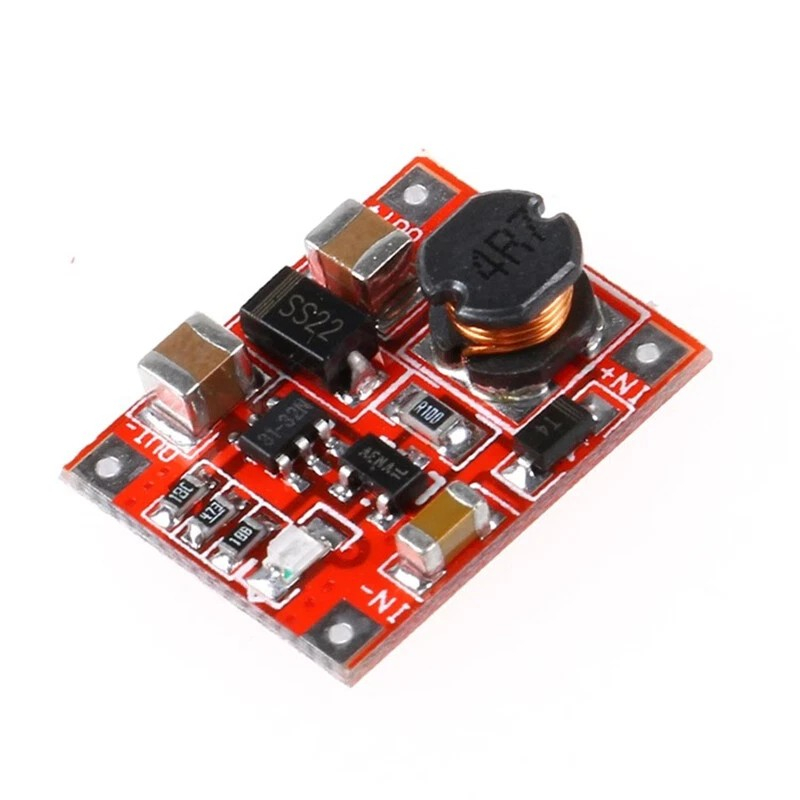

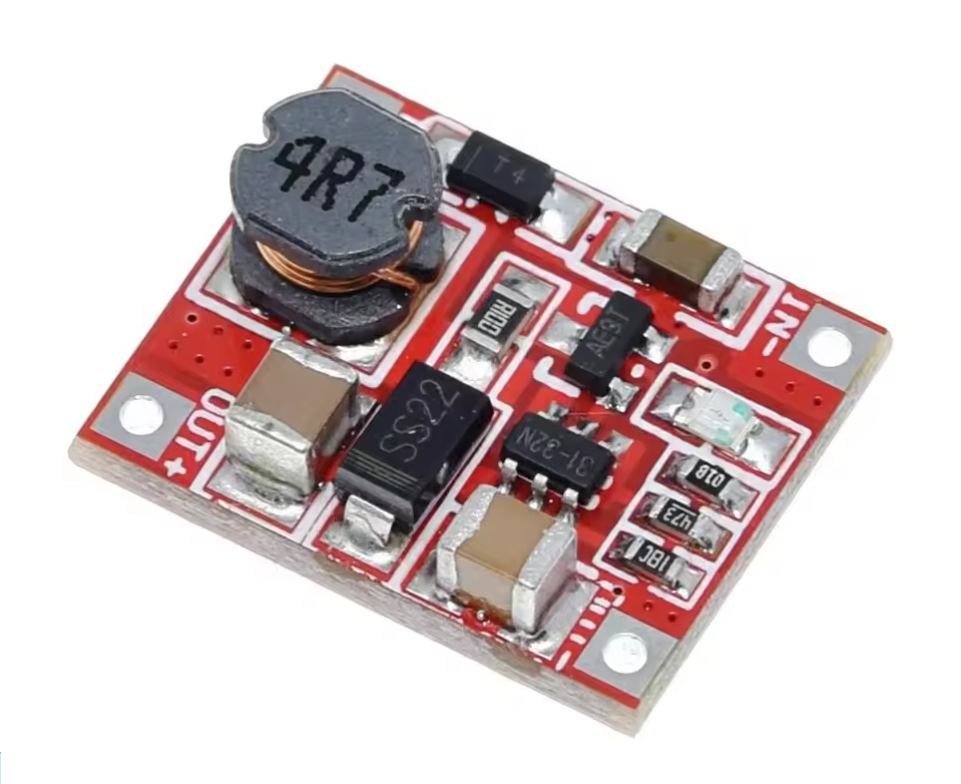

Modulul este un convertor DC-DC step-up care ridica tensiunea unei surse DC pentru obtinerea unei iesiri fixe. Este potrivit pentru montaje portabile, module electronice, senzori si circuite de control, cu verificarea compatibilitatii consumatorului cu tensiunea de alimentare.

Specificatii tehnice:

• Tip conversie: step-up / boost

• Tensiune de intrare: 1-5V DC

• Tensiune de iesire: 5.1-5.2V DC, fixa

• Curent de iesire: 1-1.5A la alimentarea dintr-o celula Li-ion, in functie de conditiile de functionare

• Frecventa de comutare: 500kHz

• Ondulatie maxima la iesire: 30mV, masurata la intrare de 4V, iesire de 5.1V si curent de 1A, cu banda de masurare de 20MHz

• Indicator luminos: LED, stins la tensiuni de intrare sub 2.7V

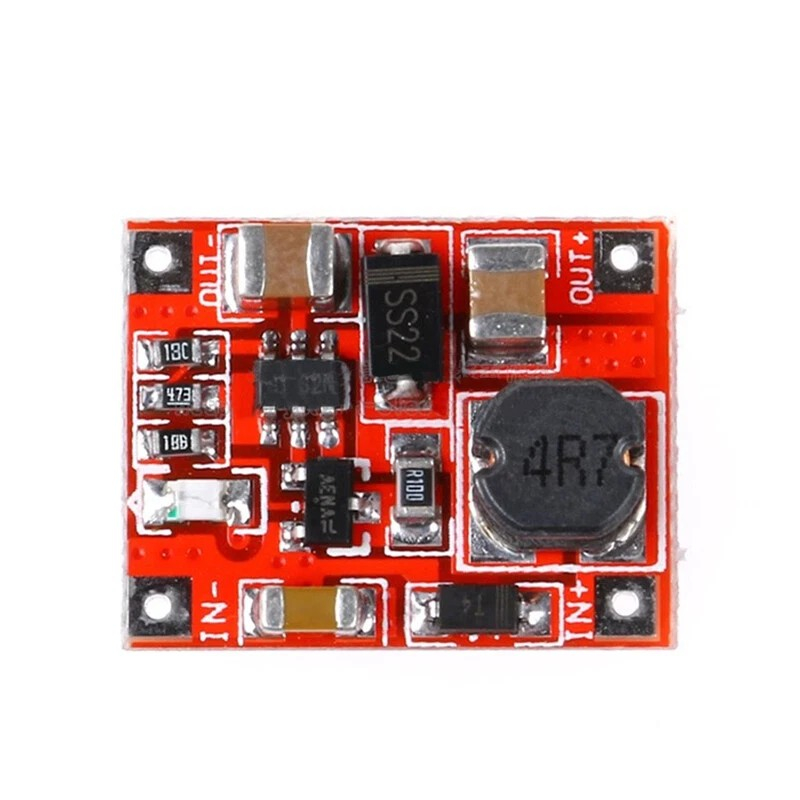

• Conectare: prin lipire, la IN+, IN-, OUT+ si OUT-

Continut pachet:

• 1x modul convertor DC-DC step-up cu iesire fixa

Instructiuni de montaj:

1. Cu sursa oprita, se lipeste conductorul pozitiv al alimentarii la IN+, iar conductorul negativ la IN-.

2. Modulul se fixeaza astfel incat partea inferioara a placii sa nu atinga suprafete conductoare.

3. Se porneste alimentarea fara consumator si se verifica tensiunea intre OUT+ si OUT- cu un multimetru.

4. Se opreste sursa si se conecteaza consumatorul, respectand polaritatea iesirii.

5. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Consumatorul trebuie sa accepte tensiunea efectiva a iesirii.

• La tensiuni mici de intrare, curentul disponibil la iesire scade, iar sursa trebuie sa furnizeze un curent mai mare pentru aceeasi putere.

• Se evita inversarea polaritatii si scurtcircuitarea iesirii.

• La utilizarea unui acumulator Li-ion, se foloseste protectie corespunzatoare impotriva descarcarii excesive si scurtcircuitului.

• Stingerea LED-ului nu confirma oprirea conversiei sau existenta unei protectii la subtensiune.
