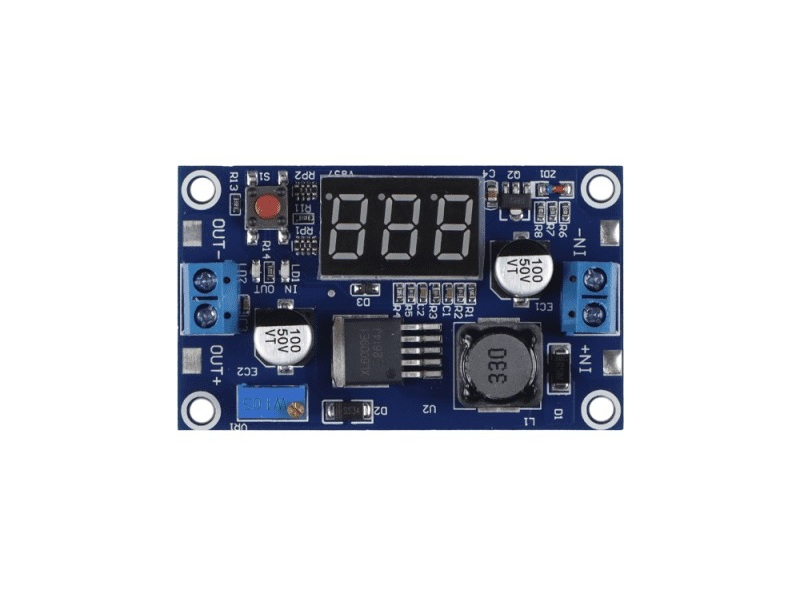

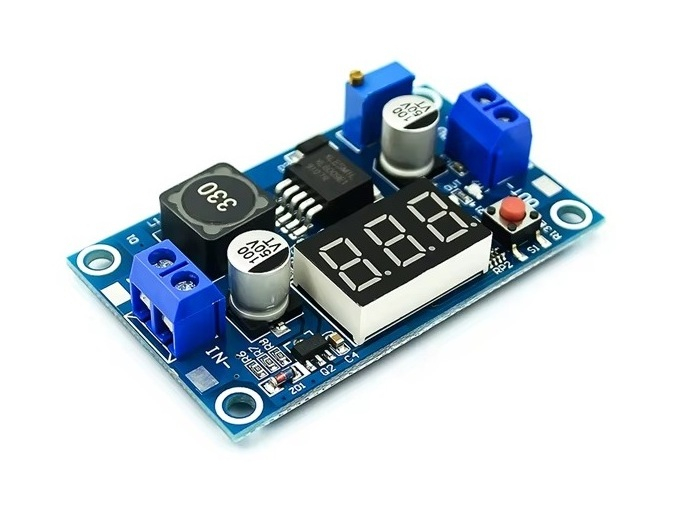

Modulul XL6009 este un convertor DC-DC step-up, utilizat pentru obtinerea unei tensiuni de iesire mai mari decat tensiunea sursei de alimentare. Este potrivit pentru alimentarea modulelor electronice, realizarea surselor reglabile si testarea circuitelor, avand un voltmetru integrat pentru verificarea tensiunilor.

Specificatii tehnice:

• Circuit integrat: XL6009

• Tip conversie: step-up / boost

• Redresare: nesincrona

• Tensiune de intrare: 4.3-32V DC

• Tensiune de iesire: 5-52V DC, reglabila

• Curent maxim de intrare: 4A

• Eficienta maxima: 94%

• Eficienta uzuala: 85%

• Frecventa de comutare: 400kHz

• Ondulatie la iesire: 50mV

• Reglaj la sarcina: ±0.5%

• Reglaj tensiune: ±0.5%

• Temperatura de functionare: -40°C pana la +85°C

• Reglaj iesire: potentiometru multitura

• Afisaj: voltmetru digital LED

• Indicatori: IN pentru tensiunea de intrare, OUT pentru tensiunea de iesire

• Protectii integrate in circuit: oprire termica si limitare de curent

• Conectare: borne cu surub pentru intrare si iesire

Continut pachet:

• 1x modul convertor DC-DC step-up XL6009 cu afisaj LED

Instructiuni de montaj:

1. Cu alimentarea oprita, se conecteaza sursa la bornele IN+ si IN-, respectand polaritatea.

2. Se porneste alimentarea fara consumator conectat.

3. Se selecteaza afisarea iesirii si se ajusteaza potentiometrul pana la tensiunea necesara.

4. Valoarea se verifica folosind un multimetru extern.

5. Se opreste alimentarea si se conecteaza consumatorul la OUT+ si OUT-.

6. Se reporneste alimentarea si se verifica functionarea in sarcina.

Utilizare:

O apasare scurta a butonului comuta intre afisarea tensiunii de intrare si a celei de iesire. O apasare cu durata intermediara acceseaza calibrarea voltmetrului, iar o apasare lunga stinge afisajul si indicatorii, fara oprirea conversiei; o noua apasare reactiveaza afisarea.

Recomandari si precautii:

• Pentru functionare stabila, este recomandata o tensiune de alimentare de minimum 5V.

• Tensiunea de iesire trebuie sa fie mai mare decat tensiunea de intrare.

• Curentul disponibil la iesire depinde de raportul de conversie, randament si racire.

• Se asigura ventilatie si racire suplimentara daca modulul se incalzeste puternic in sarcina.

• Se evita scurtcircuitarea iesirii si inversarea polaritatii.

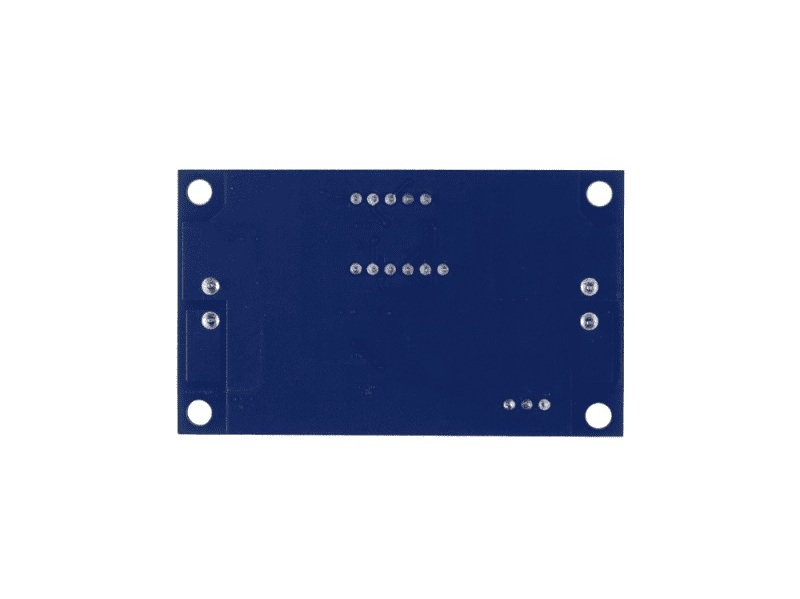

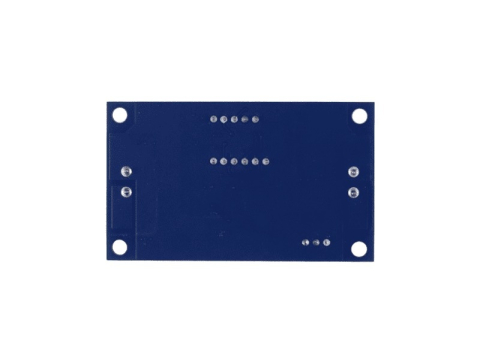

• Placa se monteaza astfel incat partea inferioara sa nu atinga suprafete conductoare.
