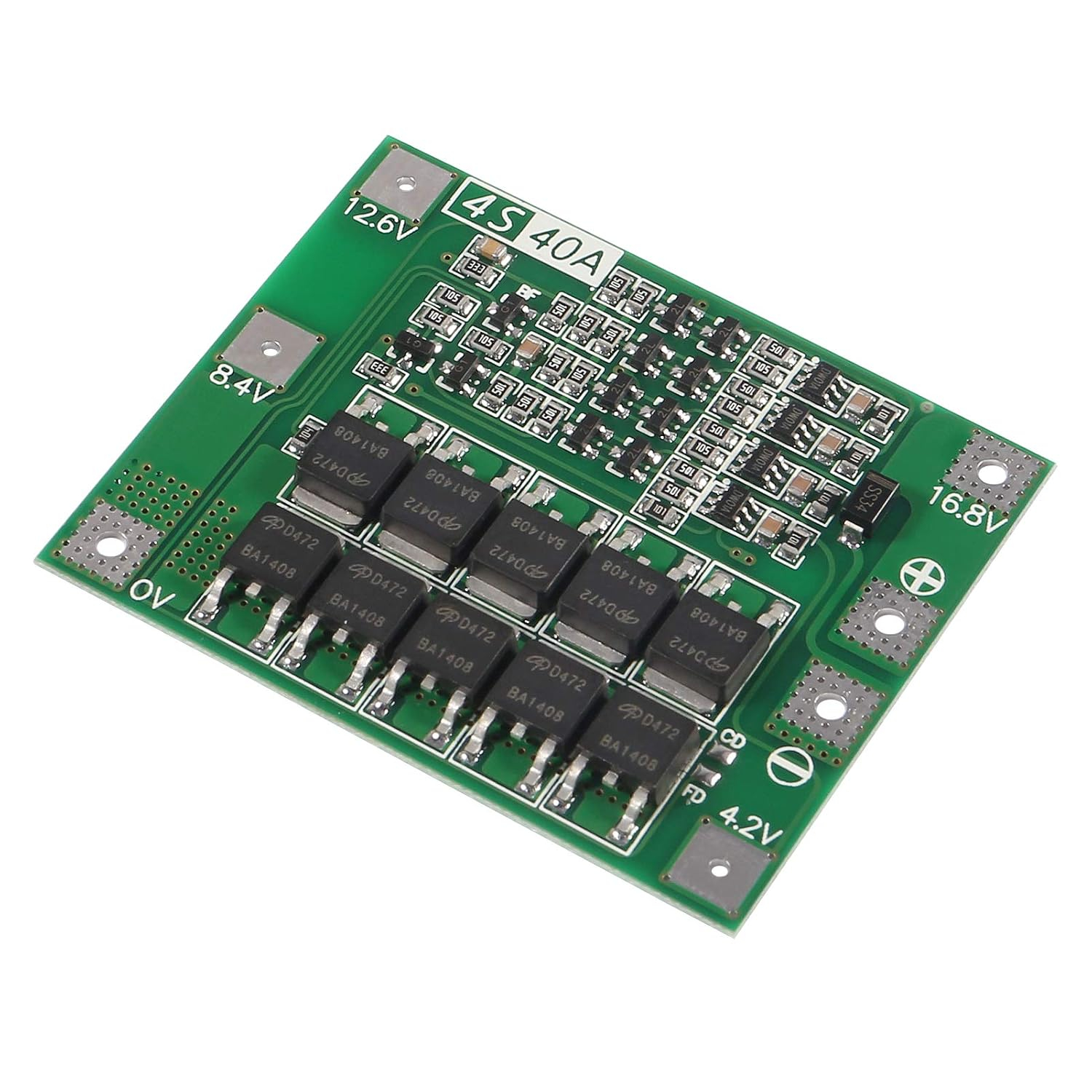

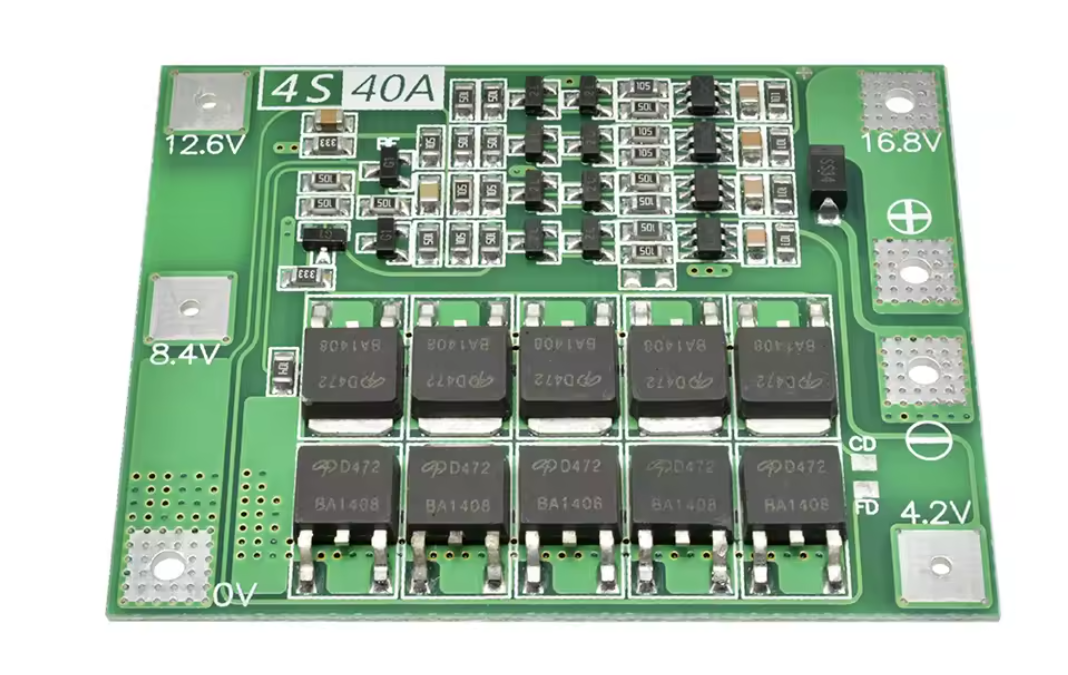

Modulul de protectie BMS 4S 40A Enhanced gestioneaza un pachet format din patru celule sau patru grupe de celule Li-ion conectate in serie, fara functie de balansare. Configuratia cu tranzistoare MOSFET cu rezistenta redusa si recuperare automata este potrivita pentru bormasini, aspiratoare portabile, pulverizatoare, sisteme de iluminat si invertoare de putere redusa.

Specificatii tehnice:

• Tip produs: modul BMS de protectie la incarcare si descarcare

• Varianta: Enhanced

• Functie de balansare: nu

• Configuratie acumulatori: 4S

• Compatibilitate: celule Li-ion de 3.6V/3.7V

• Tipuri de celule compatibile: 18650, 26650, Li-ion polimer si alte celule Li-ion compatibile

• Tensiune nominala pachet: 14.8V

• Tensiune maxima pachet: 16.8V

• Tensiune de incarcare indicata de producator: 16.8V-18.1V

• Curent continuu de descarcare, limita superioara: 40A

• Curent continuu de incarcare, limita superioara: 20A

• Numar tranzistoare MOSFET: 10

• Functie de recuperare automata: da

• Curent de pornire recomandat pentru motor: sub 80A

• Putere recomandata pentru bormasini: sub 135W

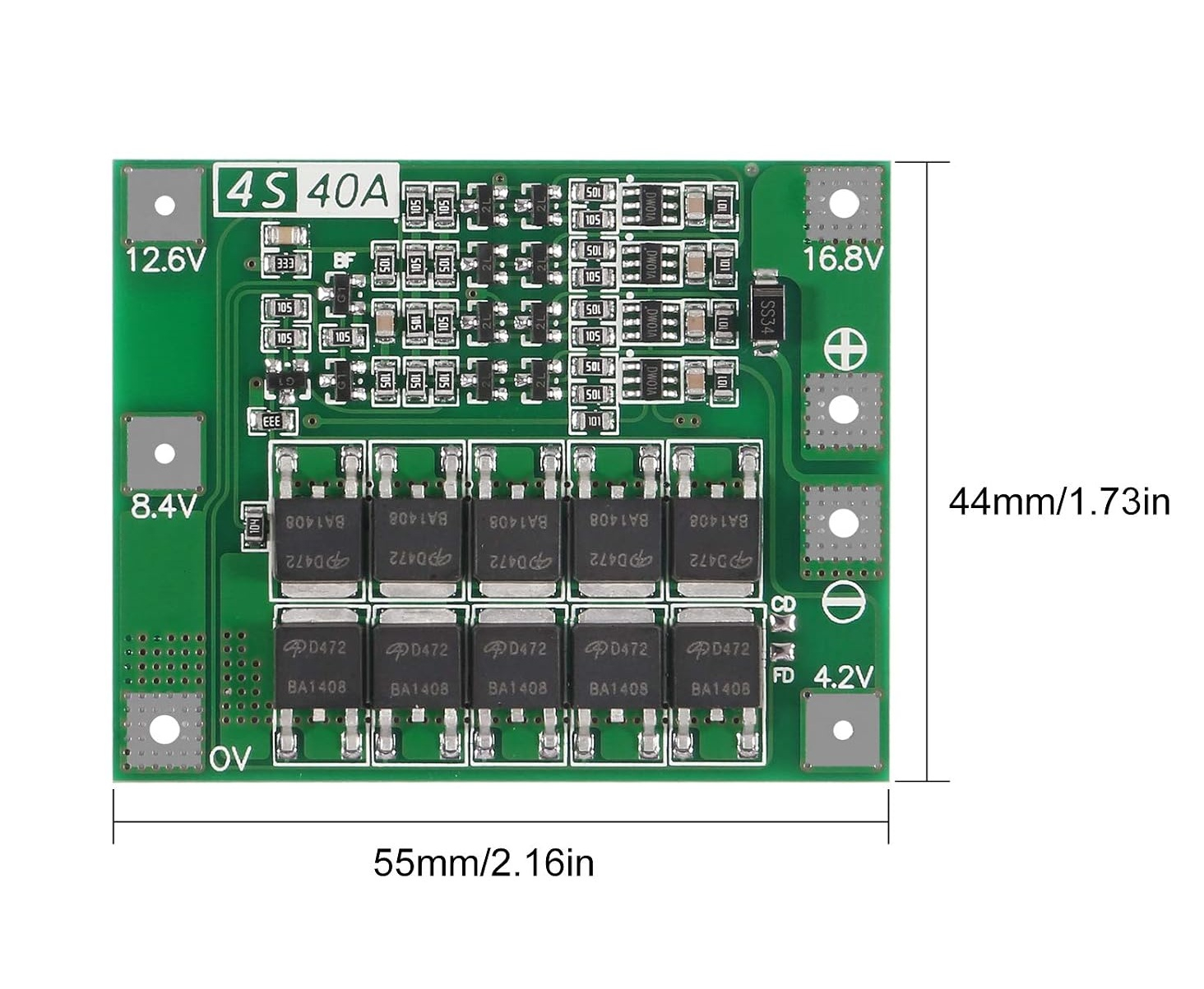

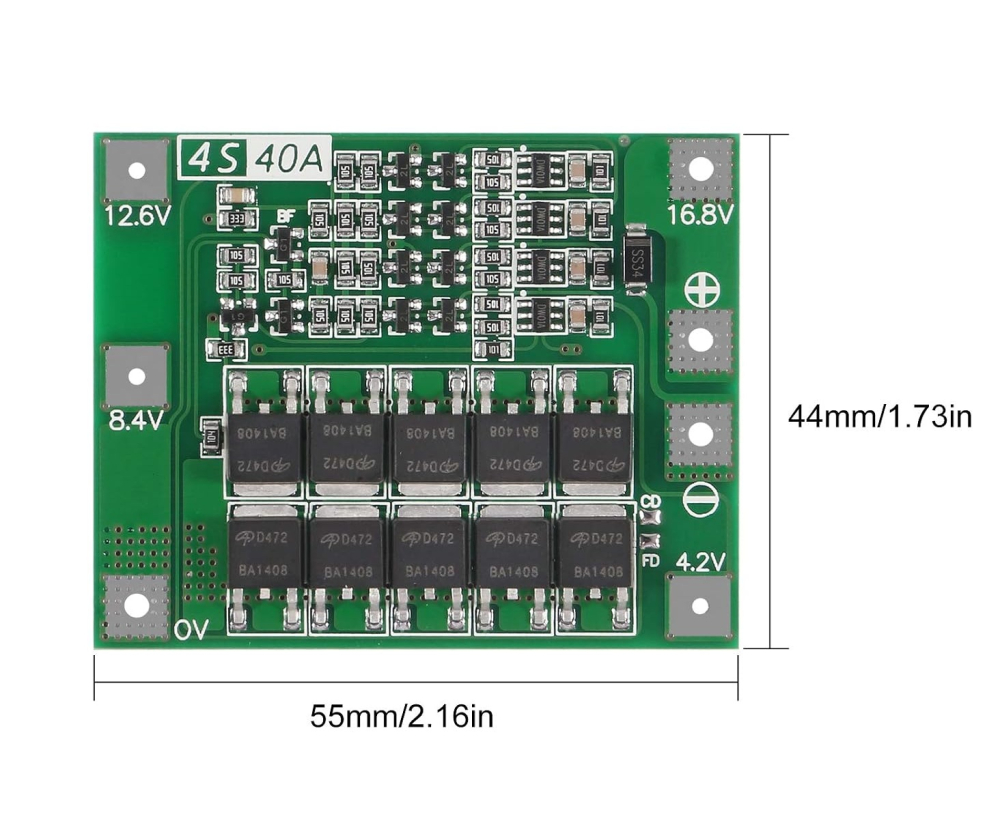

• Dimensiuni: 45x55x3.4mm

• Greutate: aproximativ 9.3g

Instructiuni de montaj/utilizare:

• Conectati patru celule sau patru grupe de celule Li-ion in configuratie 4S.

• Folositi celule de acelasi tip, cu capacitati si rezistente interne apropiate.

• Verificati individual tensiunea fiecarei celule sau grupe inainte de conectarea modulului.

• Egalizati tensiunile celulelor inainte de montaj, deoarece modulul nu dispune de functie de balansare.

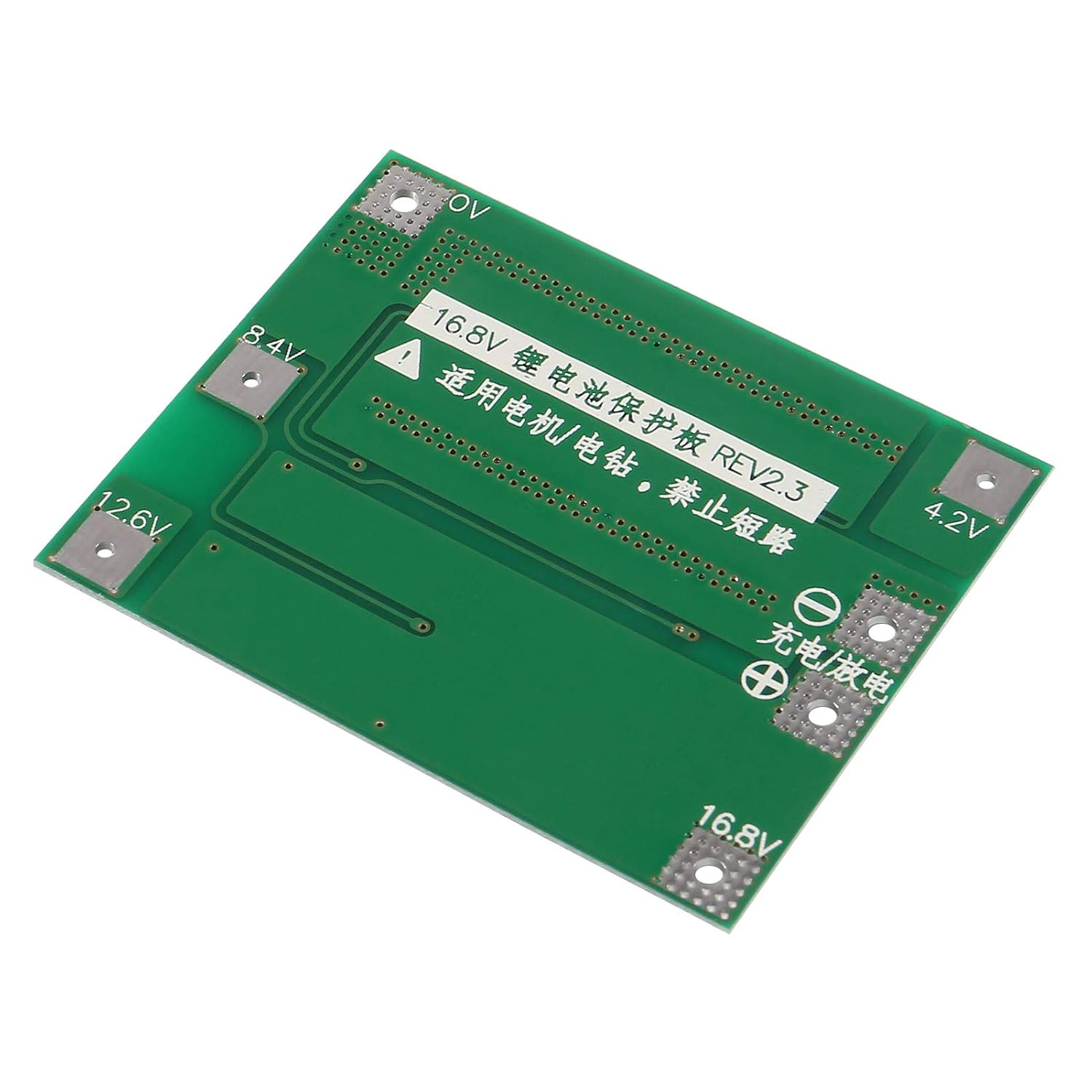

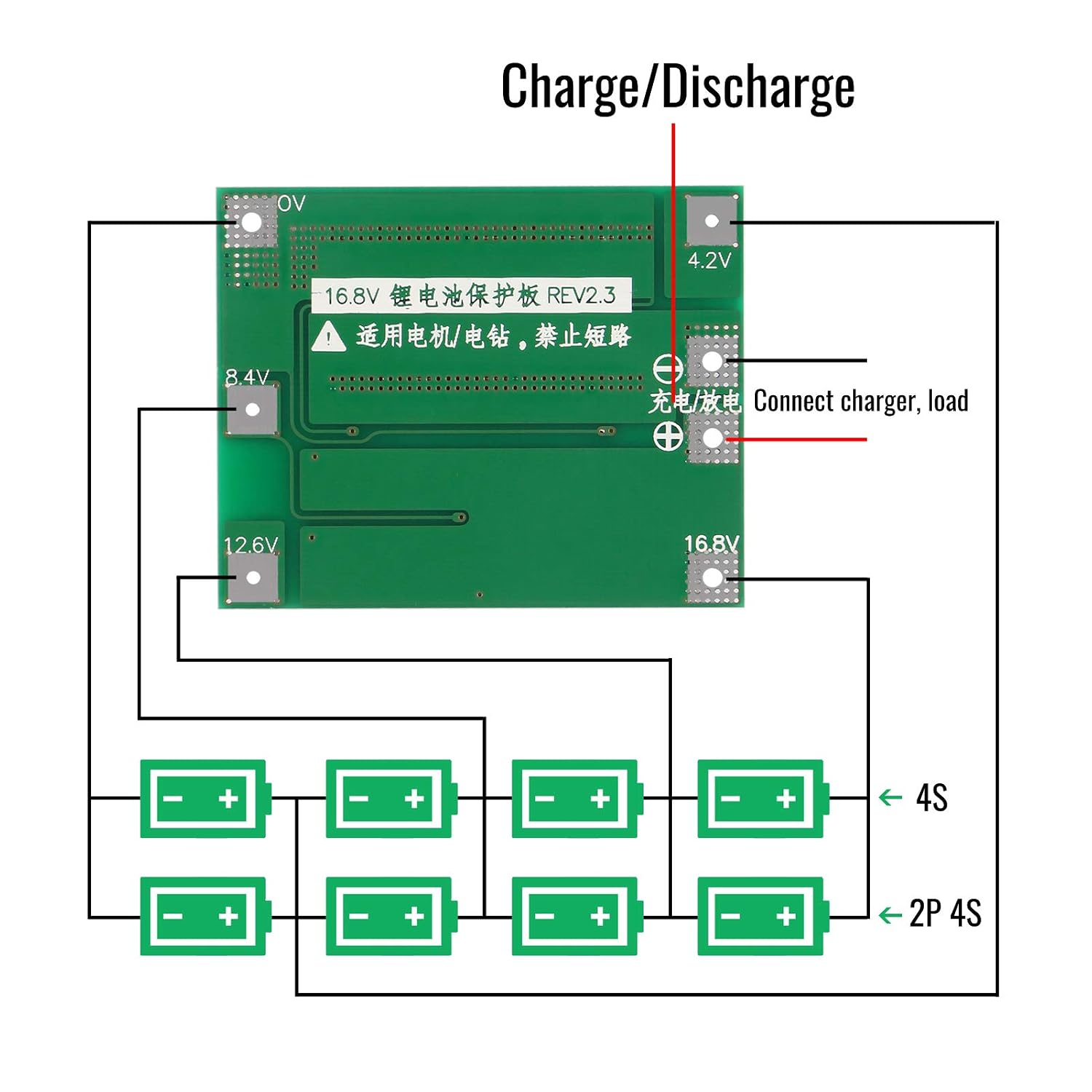

• Realizati conexiunile succesiv, respectand punctele marcate 0V, 4.2V, 8.4V, 12.6V si 16.8V.

• Respectati schema de conectare si polaritatea terminalelor de intrare si iesire.

• Folositi conductoare dimensionate pentru curentul aplicatiei si izolati toate conexiunile expuse.

• Dupa montaj, verificati tensiunile si testati functionarea initiala cu o sarcina redusa.

• Utilizati un incarcator CC/CV compatibil cu pachetele Li-ion 4S.

Recomandari de utilizare:

• Nu folositi modulul cu acumulatori LiFePO4, NiMH, NiCd, plumb-acid sau alte chimii incompatibile.

• Nu conectati modulul la pachete 3S, 5S sau la alte configuratii diferite de 4S.

• Nu considerati curentul de pornire admis drept curent continuu de functionare.

• Asigurati racirea corespunzatoare a placii si reduceti sarcina daca modulul se incalzeste excesiv.

• Verificati periodic tensiunea fiecarei grupe de celule, deoarece modulul nu realizeaza balansarea.

• Modulul BMS nu inlocuieste incarcatorul si nu controleaza singur procesul complet de incarcare.

• Instalarea si verificarea trebuie realizate de personal cu experienta in construirea pachetelor de acumulatori.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
