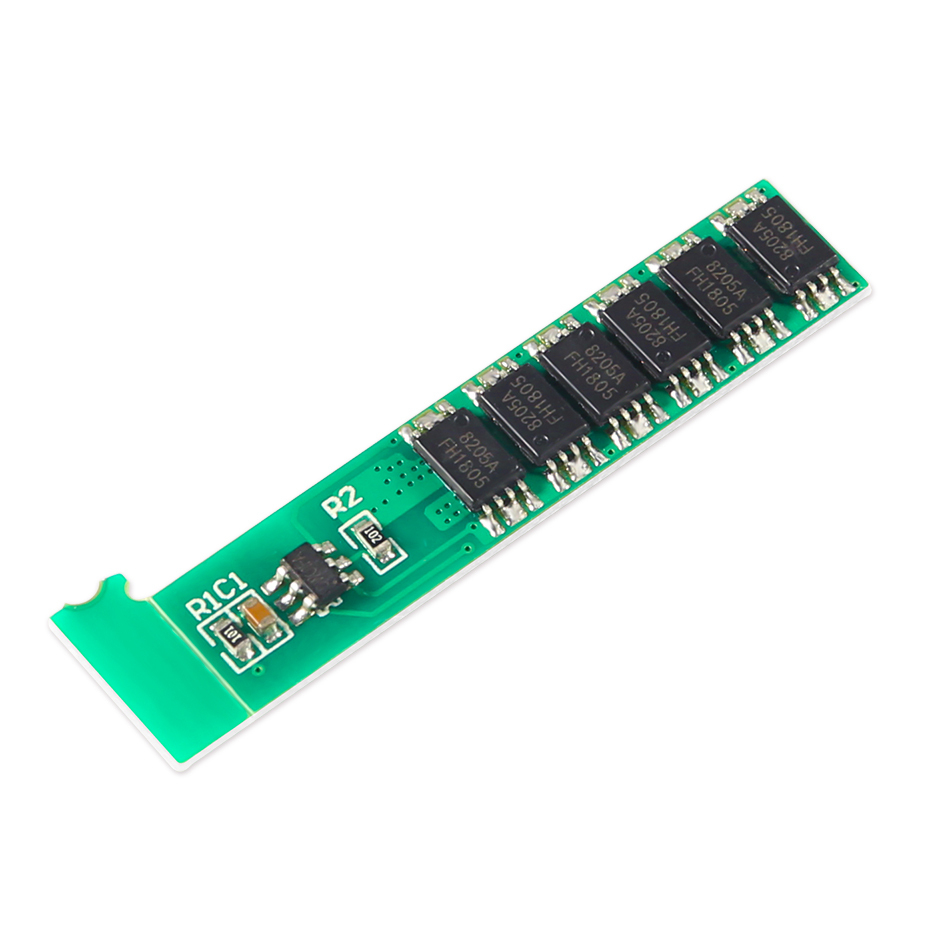

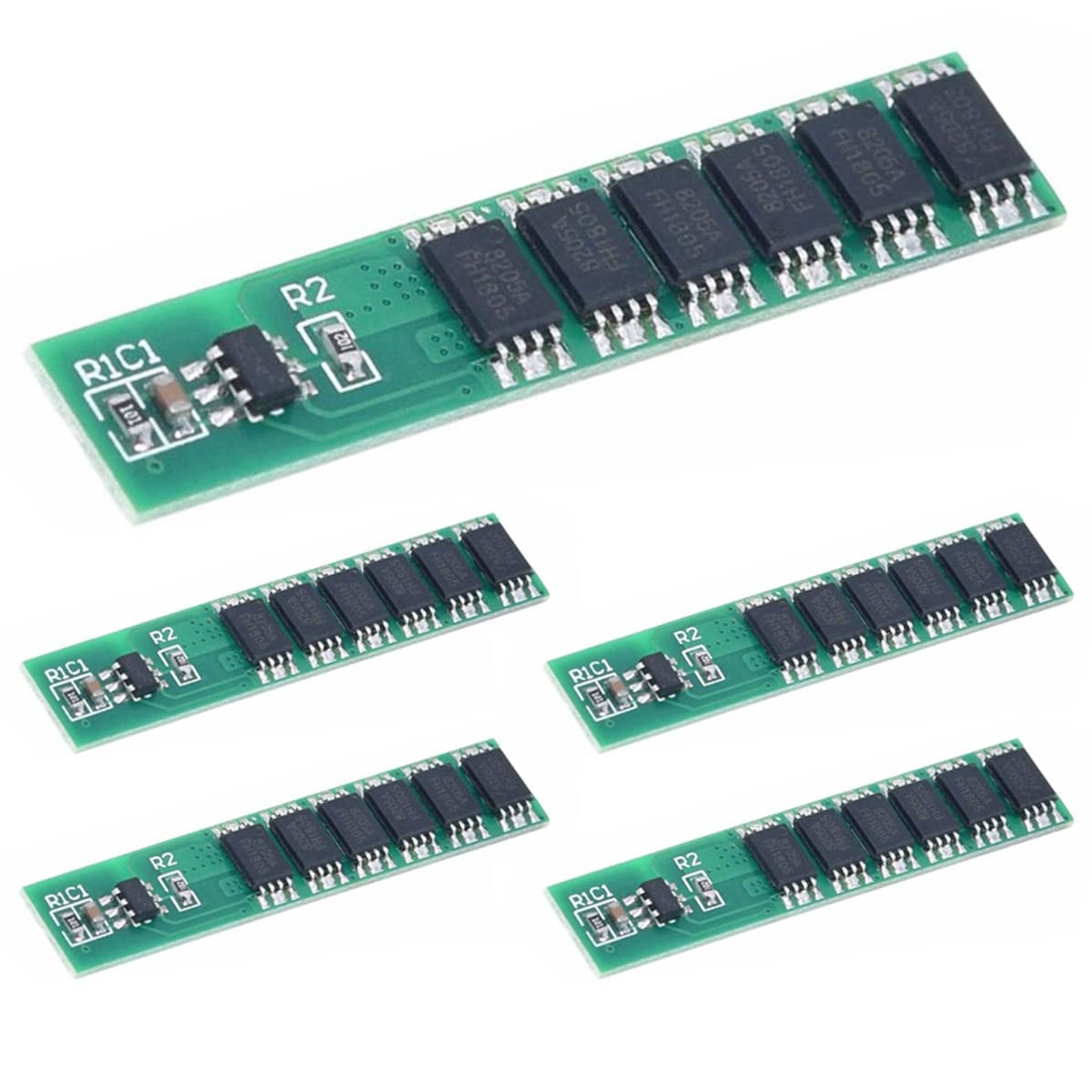

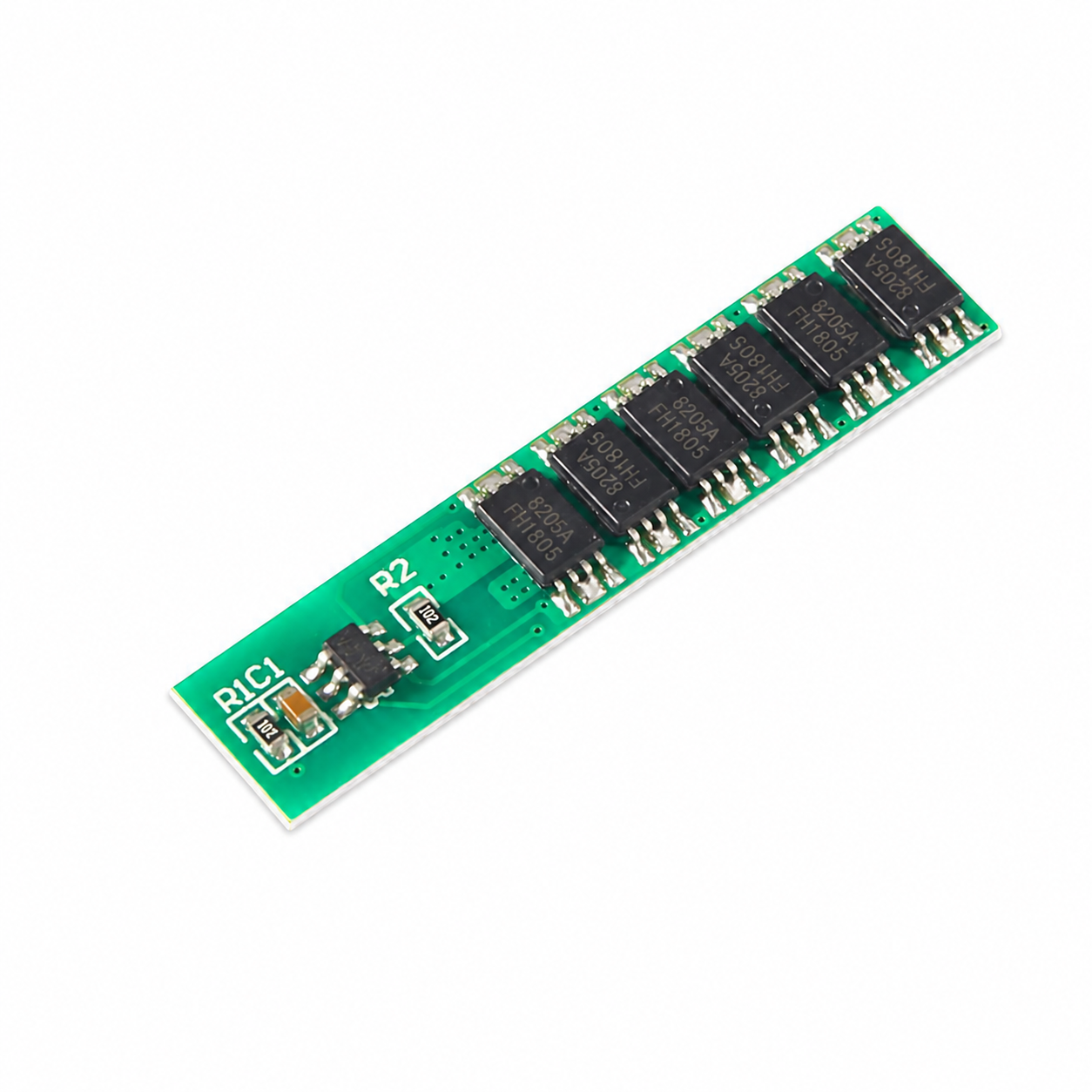

Placa de protectie BMS 1S, 6MOS este destinata acumulatorilor Li-Ion 18650 (3.7V), asigurand protectia celulei impotriva conditiilor de functionare care ii pot afecta durata de viata sau siguranta. Configuratia cu 6 MOSFET-uri permite un curent de lucru mai ridicat comparativ cu variantele 3MOS sau 4MOS din aceeasi familie.

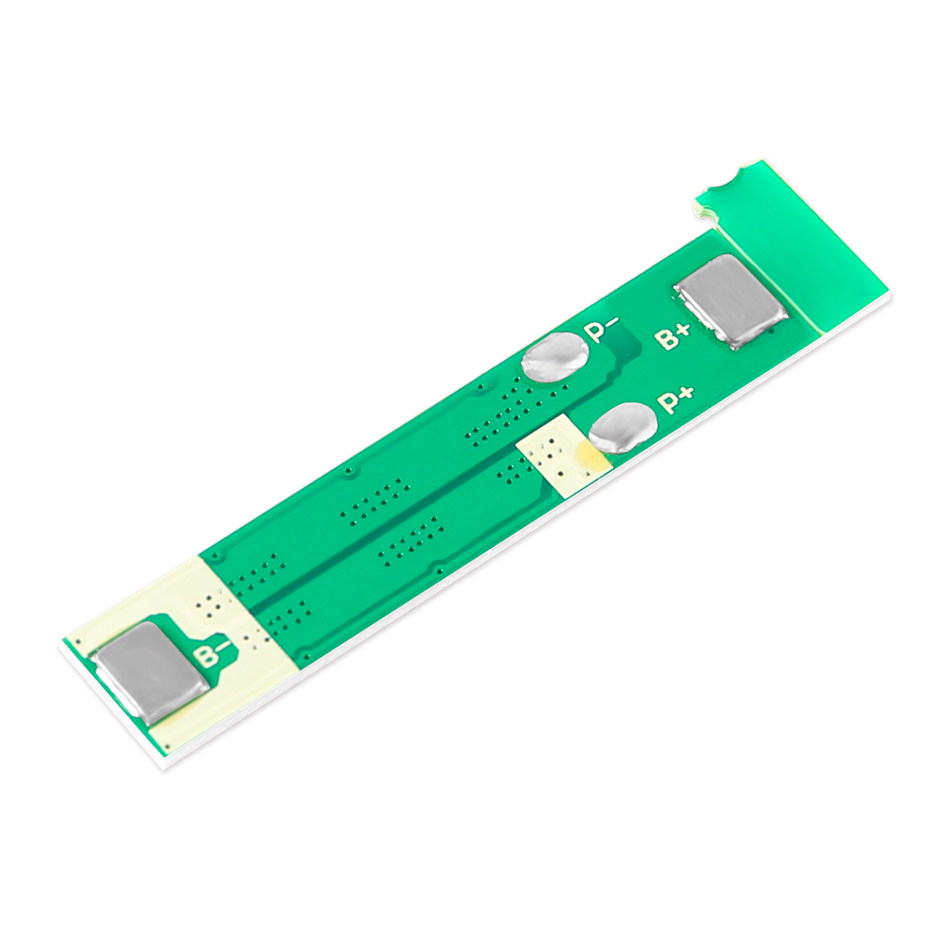

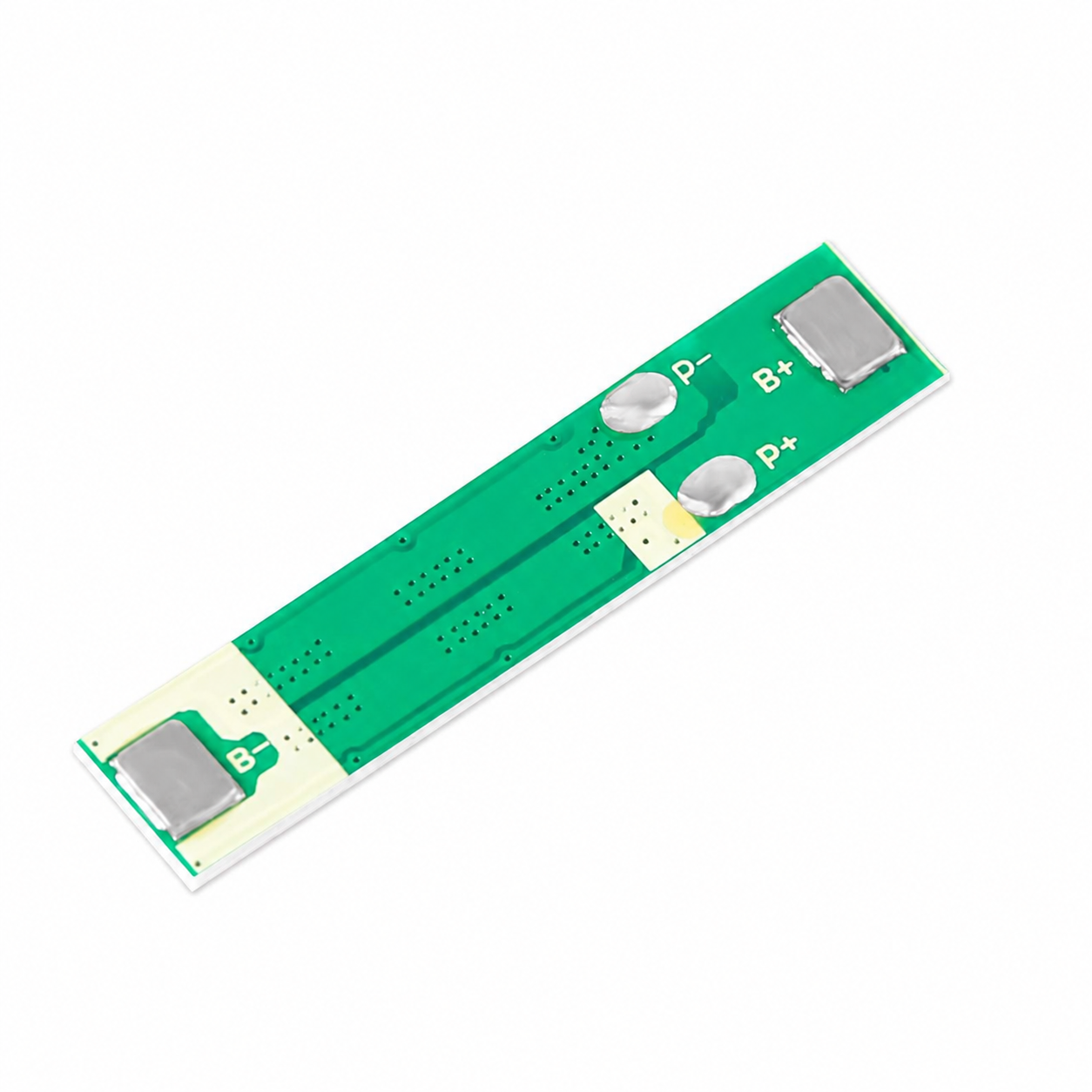

Placa are cate un tab metalic la fiecare capat (B+ si B-), destinati sudurii in puncte direct pe terminalele celulei, si doua pastile de lipire (P+/P-) in zona centrala, pentru conectarea cablurilor catre sarcina sau incarcator. Este potrivita pentru integrarea in pachete de acumulatori Li-Ion 18650, powerbank-uri, lanterne, scule electrice si alte dispozitive portabile alimentate de o singura celula Li-Ion.

Specificatii tehnice:

• Tip produs: placa de protectie BMS pentru acumulatori Li-Ion.
• Configuratie celule: 1S (o singura celula, 3.7V nominal).
• Numar MOSFET-uri: 6 (6MOS).
• Curent continuu maxim: 12A.
• Prag detectie supracurent: 15A.
• Tensiune detectie supraincarcare: 4.25V ±0.05V.
• Tensiune detectie supradescarcare: 2.5V ±0.05V.
• Tensiune de incarcare: 4.2V.
• Protectii: supraincarcare, descarcare excesiva, scurtcircuit, suprasarcina.
• Dimensiuni placa: 35x7.4x2.2mm.
• Puncte de conectare: 2 taburi metalice (B+, B-) pentru sudura in puncte pe celula si 2 pastile de lipire (P+, P-) pentru conectarea sarcinii si a incarcatorului.

Continut pachet:

• 1 x BMS 1S, 6MOS.

Instructiuni de montaj:

1. Se verifica polaritatea celulei si se identifica marcajele B+, B-, P+ si P- ale placii.

2. Tabul B+ se sudeaza in puncte pe terminalul pozitiv al celulei Li-Ion 18650, iar tabul B- pe terminalul negativ.

3. Conectarea la celula se realizeaza prin sudura in puncte, nu prin lipire cu letcon direct pe terminalele acesteia, pentru a evita supraincalzirea.

4. Cablurile catre sarcina si incarcator se lipesc pe pastilele P+ si P-, respectand polaritatea.

5. Dupa montaj, tensiunea de iesire se verifica folosind un multimetru, inainte de conectarea sarcinii.

6. Placa si conexiunile se izoleaza corespunzator pentru prevenirea scurtcircuitelor accidentale.

Utilizare:

Placa functioneaza automat dupa conectare si nu necesita configurare. Incarcarea se realizeaza cu un incarcator dedicat acumulatorilor Li-Ion, deoarece modulul asigura protectia celulei si nu controleaza procesul de incarcare.

Recomandari si precautii:

• Nu depasiti curentul de lucru maxim de 12A sau curentul instantaneu de 15A.
• Folositi placa doar cu o singura celula Li-Ion (1S), compatibila cu tensiunile de protectie indicate.
• Sudura tabilor B+/B- pe celula trebuie facuta prin sudura in puncte, nu prin lipire cu letcon, pentru a evita deteriorarea termica a celulei.
• Verificati polaritatea inainte de conectare, pentru a evita deteriorarea placii sau a celulei.
• Placa nu inlocuieste un BMS complet pentru pachete multi-celulare (nu are functie de balansare).
• Asamblarea trebuie realizata de o persoana cu experienta in lucrul cu acumulatori Li-Ion si echipament de sudura in puncte.

Compatibilitate:

• Acumulatori Li-Ion 18650, configuratie 1S (o singura celula).
• Powerbank-uri, lanterne, scule electrice si alte dispozitive portabile monocelulare.
• Produsul nu este compatibil cu celule LiFePO4 sau cu pachete 2S si mai mari.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.
