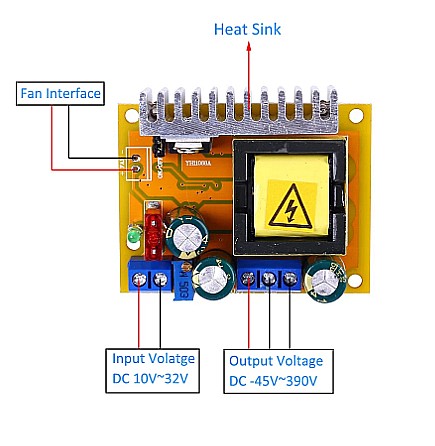

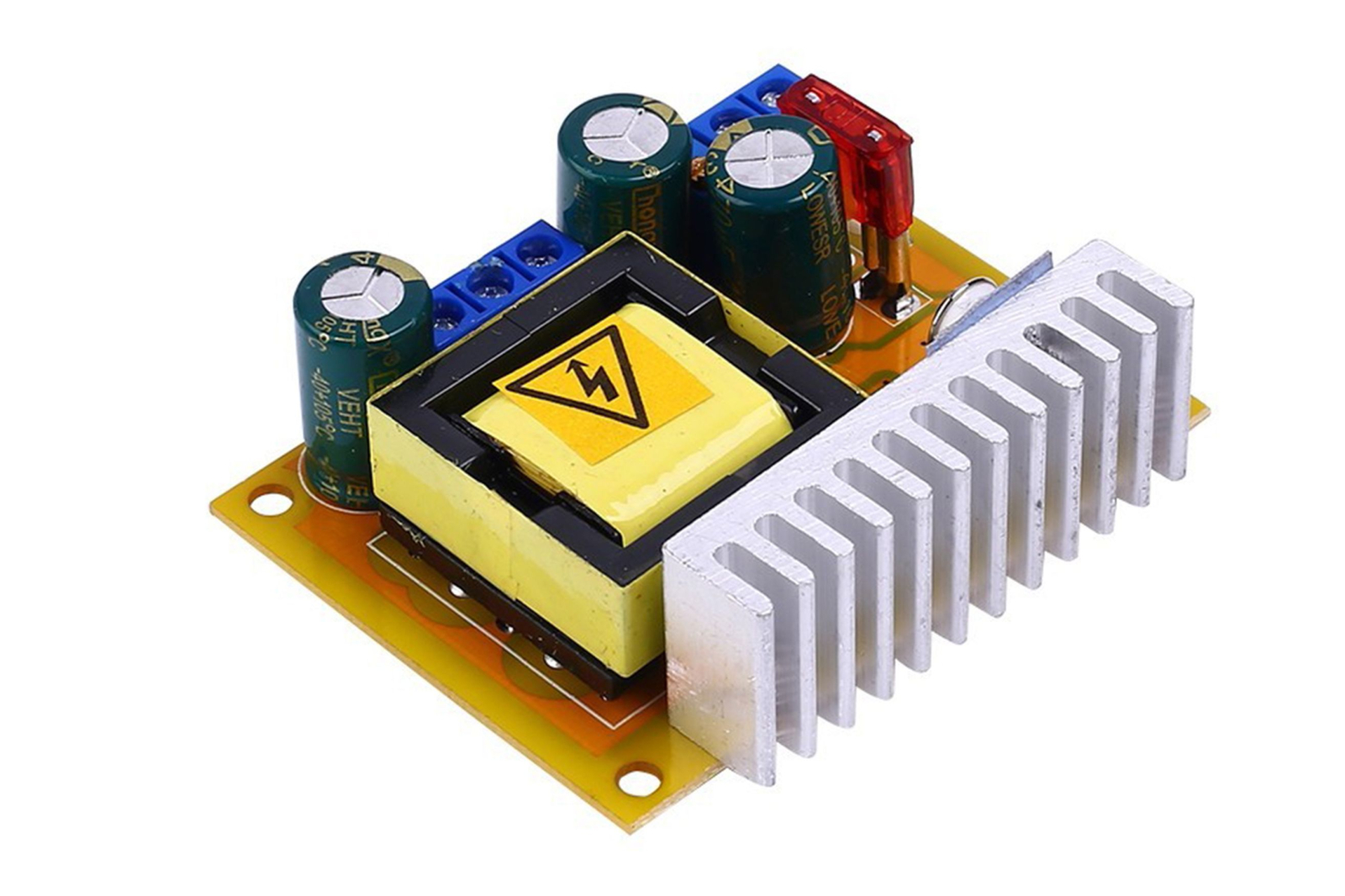

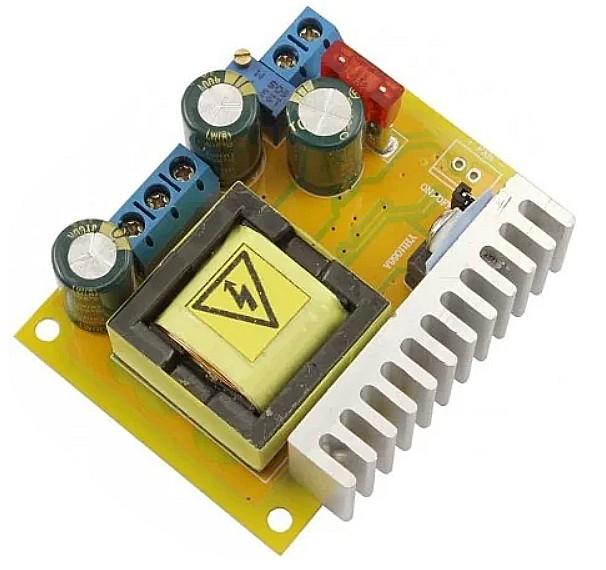

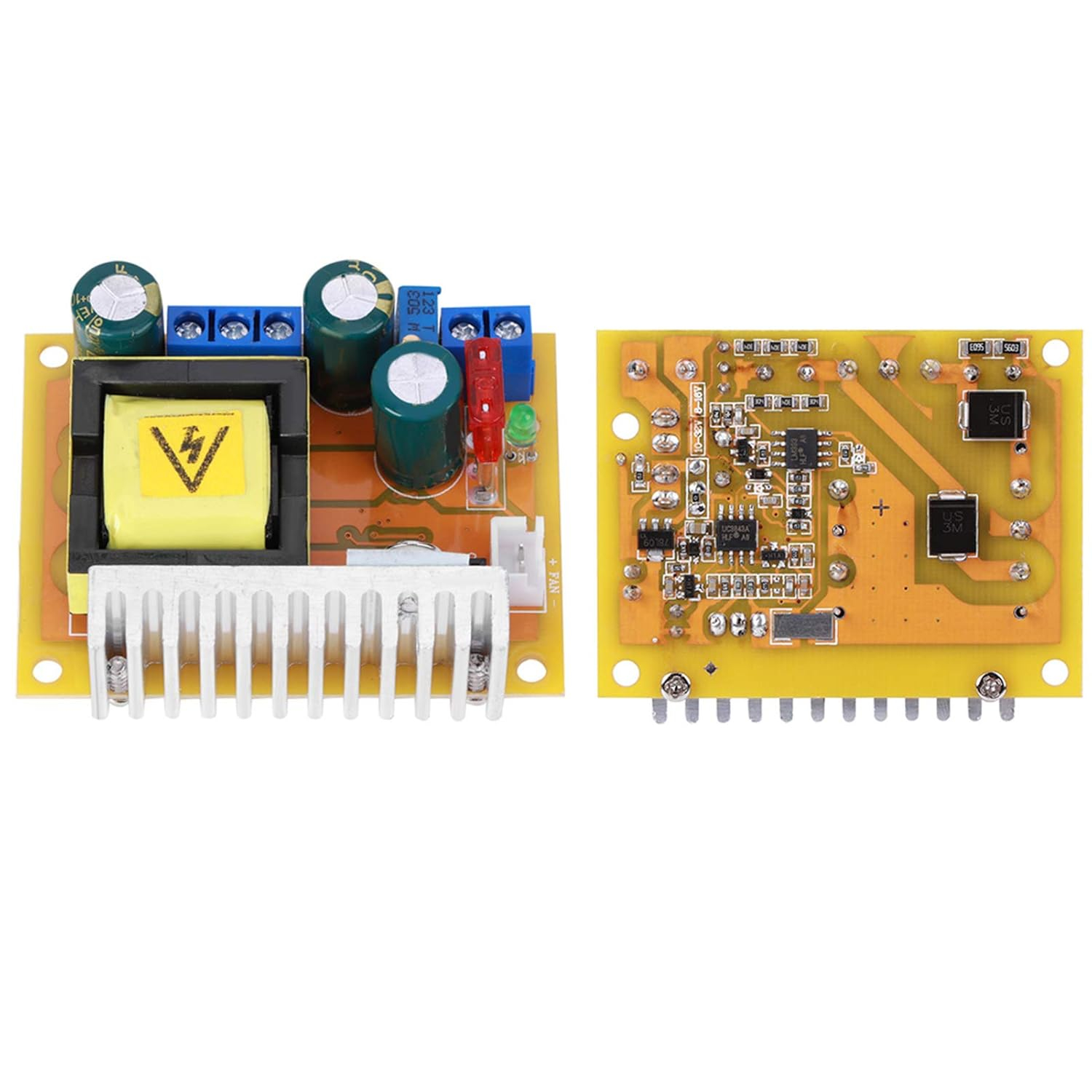

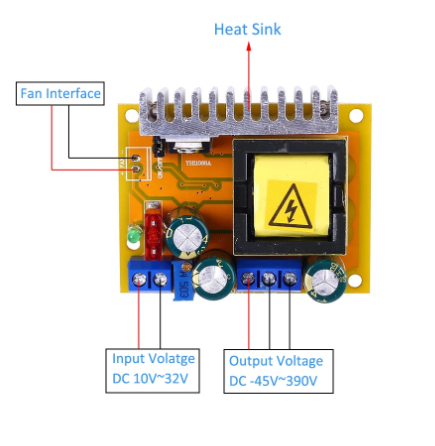

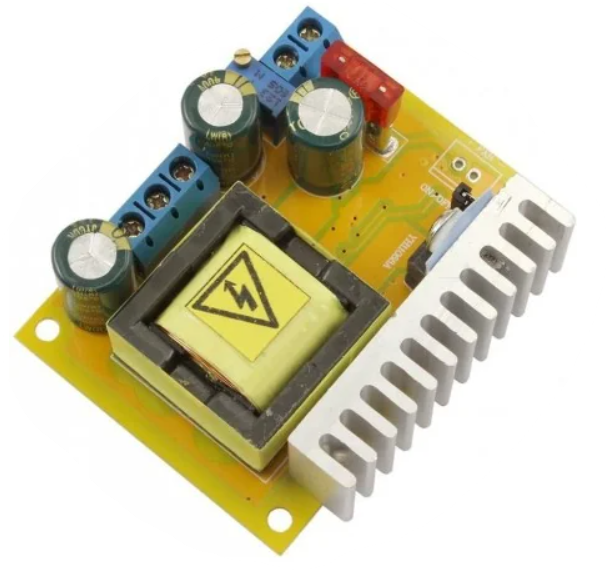

Modulul ridicator de tensiune ZVS DC-DC transforma o tensiune continua joasa intr-o tensiune de iesire reglabila intre 45V si 390V DC. Este destinat proiectelor electronice si aplicatiilor care necesita o tensiune continua ridicata, cu putere nominala de pana la 40W.

Produsul are un domeniu total de alimentare de 8-32V DC. Intervalul 8-16V DC este indicat pentru alimentarea din acumulatori litiu 3S si acumulatori de 12V, iar intervalul 10-32V DC reprezinta domeniul larg de intrare pentru aplicatii generale.

Tensiunea de iesire poate fi reglata continuu, iar curentul maxim de iesire este de aproximativ 0.2A. Curentul disponibil depinde de tensiunea de intrare, tensiunea setata la iesire si sarcina conectata. Cu cat tensiunea de iesire este mai mare, cu atat curentul disponibil la iesire este mai redus.

Modulul include protectie la scurtcircuit, supracurent, supratensiune si inversarea polaritatii la intrare. Deoarece tensiunea de iesire poate ajunge la 390V DC, produsul trebuie montat si utilizat numai de persoane competente.

Specificatii tehnice:

• Tip produs: modul convertor ridicator de tensiune DC-DC
• Tip modul: ZVS booster
• Tensiune totala de intrare: 8-32V DC
• Interval pentru acumulator litiu 3S si acumulator de 12V: 8-16V DC
• Domeniu larg de intrare: 10-32V DC
• Tensiune de iesire: 45-390V DC
• Reglare tensiune de iesire: continua
• Curent maxim de intrare: 5A
• Curent static de functionare: aproximativ 15mA la conversia de la 12V la 50V
• Observatie consum static: consumul creste odata cu tensiunea de iesire
• Curent maxim de iesire: 0.2A
• Observatie curent iesire: curentul scade pe masura ce creste diferenta dintre tensiunea de intrare si tensiunea de iesire
• Putere nominala: 40W
• Putere de varf: 70W
• Frecventa de lucru: 75kHz
• Temperatura de functionare: -40 pana la +85°C
• Protectie la scurtcircuit: da
• Siguranta recomandata la intrare: 10A
• Protectie la supracurent: da
• Prag protectie supracurent: la peste aproximativ 4.5A la intrare, tensiunea de iesire este redusa
• Protectie la supratensiune: da
• Prag protectie supratensiune: la peste aproximativ 410V, tensiunea de iesire este redusa
• Protectie la inversarea polaritatii: da, prin siguranta
• Tip protectie inversare: nerecuperabila automat; siguranta trebuie inlocuita dupa declansare
• Metoda de conectare: borne cu surub, fara lipire
• Fixare: 4 suruburi M3

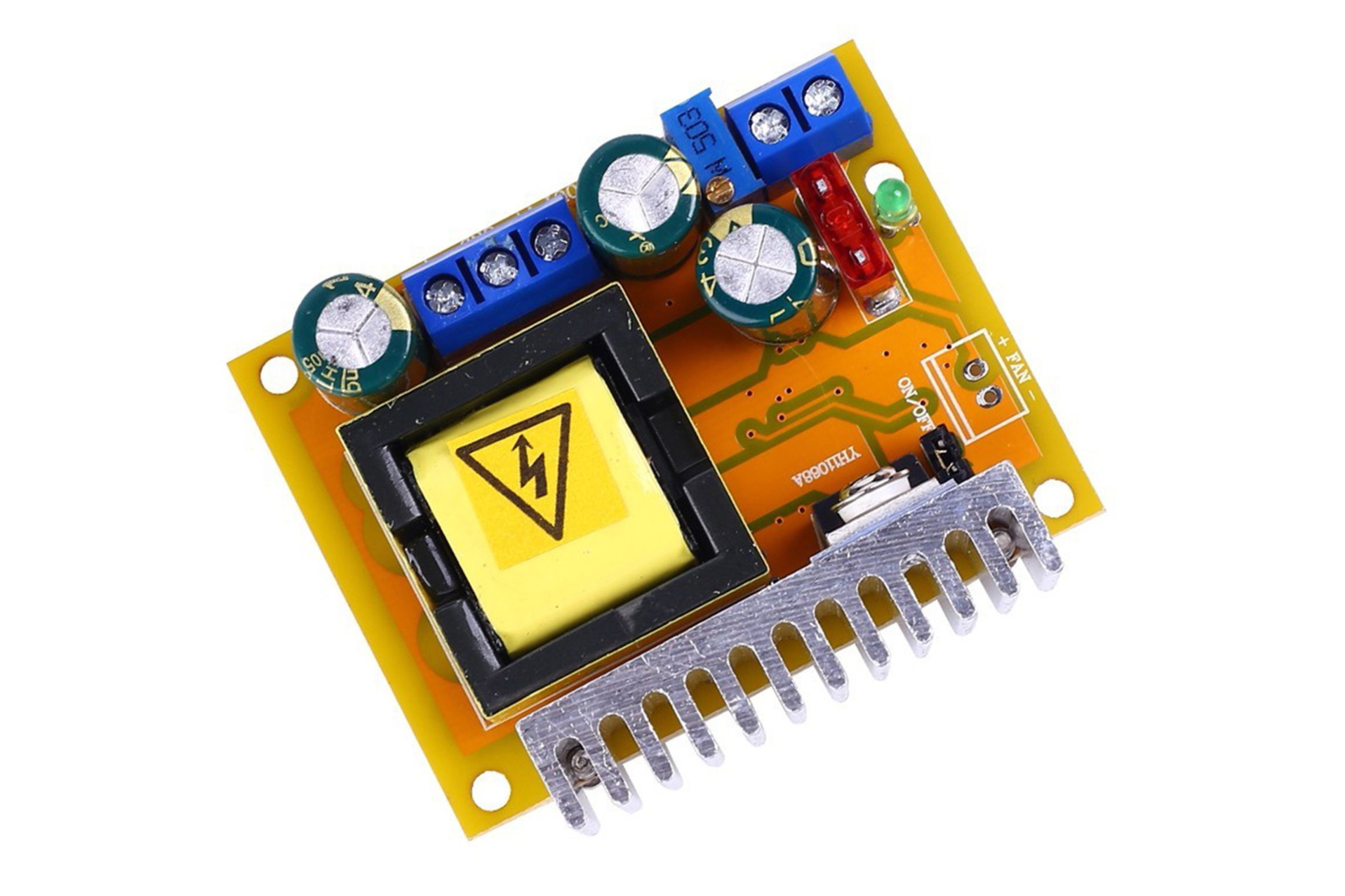

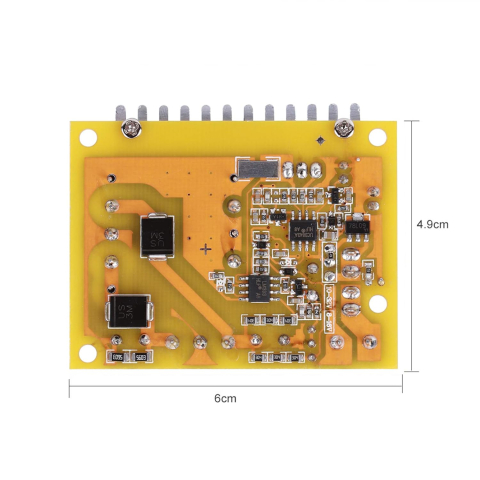

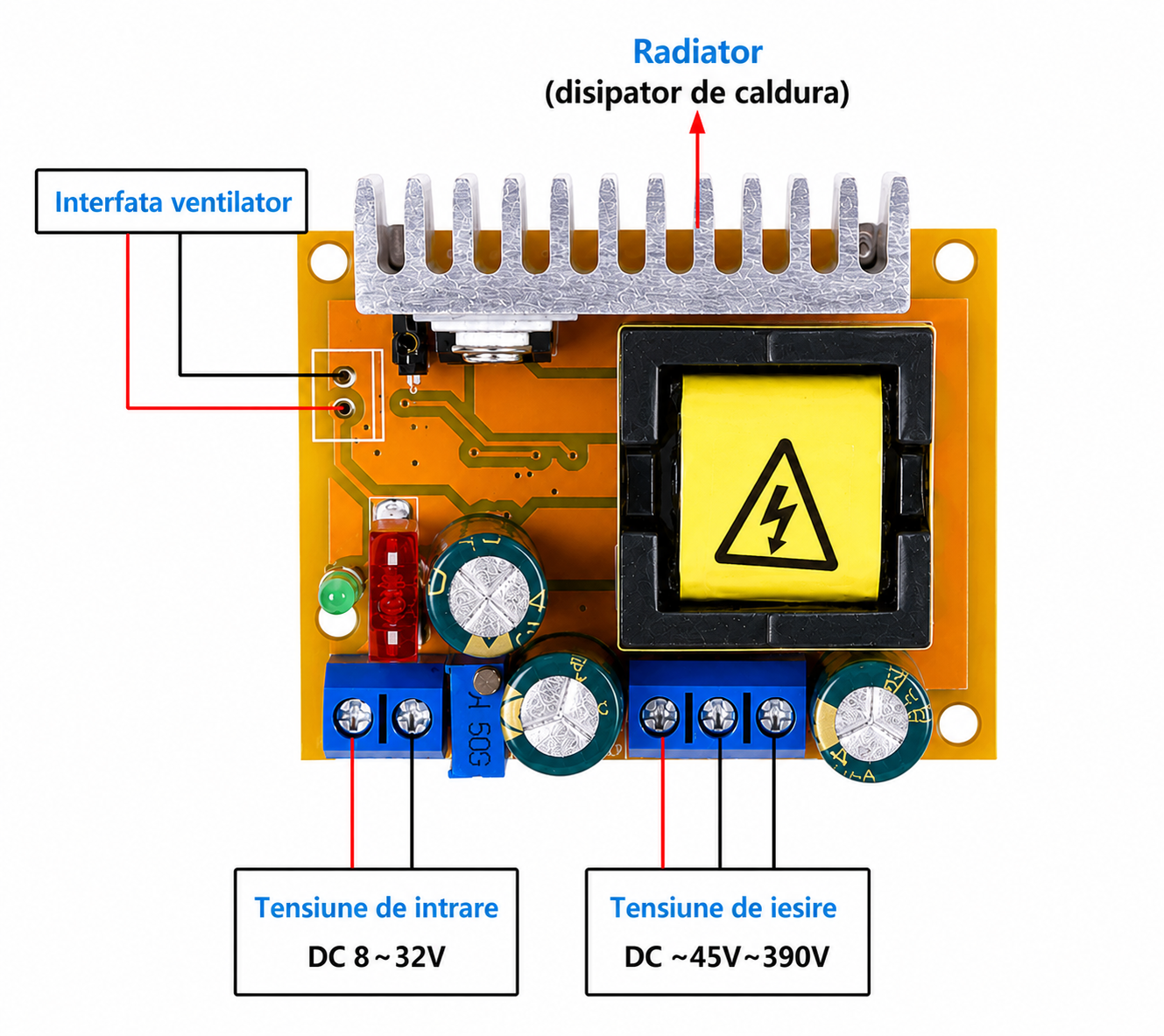

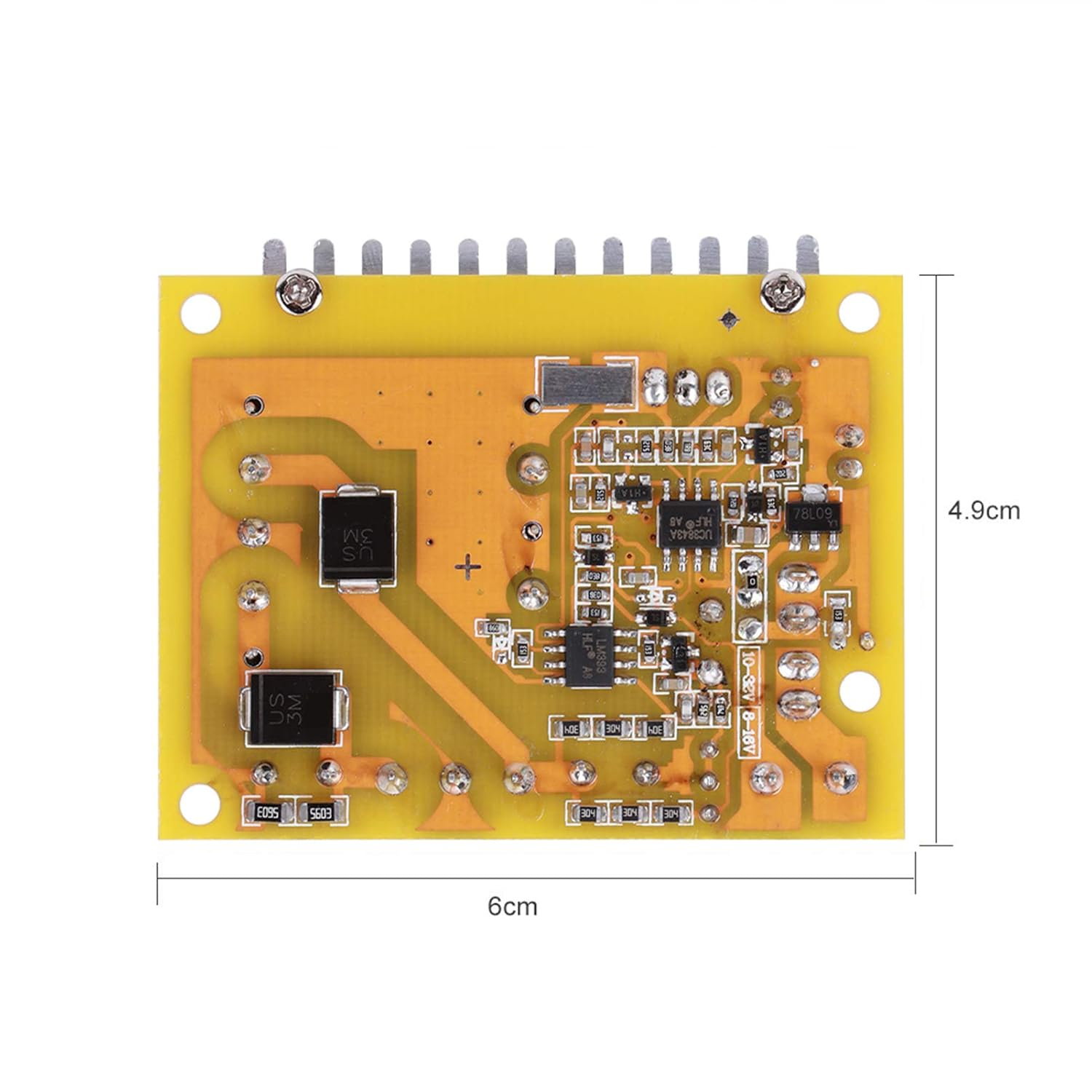

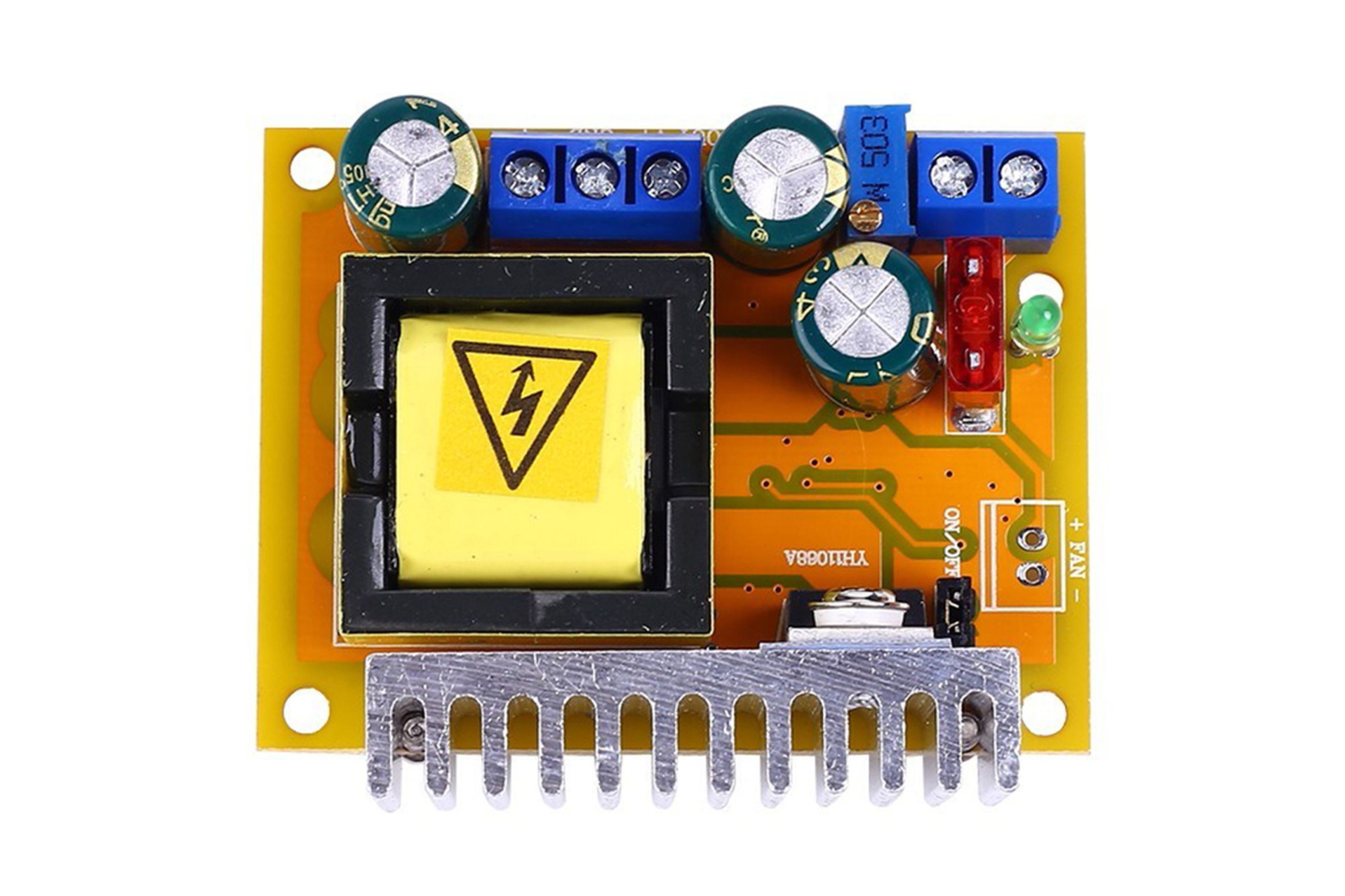

• Dimensiuni modul: 60x50x22mm
• Racire: radiator integrat; la temperatura ambientala ridicata este necesara disipare termica suplimentara

Instructiuni de montaj / utilizare:

• Verificati tensiunea de alimentare si respectati domeniul de intrare 8-32V DC.
• Pentru acumulatori litiu 3S si acumulatori de 12V, utilizati domeniul de intrare 8-16V DC.
• Reglati tensiunea de iesire inainte de conectarea sarcinii.
• Masurati tensiunea de iesire cu un aparat compatibil cu tensiuni de cel putin 400V DC.
• Nu atingeti bornele, traseele sau componentele modulului in timpul functionarii.
• Descarcati condensatorii dupa oprirea alimentarii, deoarece pot pastra tensiune periculoasa.
• Nu scurtcircuitati direct iesirea pentru producerea unui arc electric.
• Pentru teste cu arc sau scurtcircuit controlat, conectati in serie o rezistenta de limitare a curentului.
• Respectati polaritatea intrarii; conectarea inversa poate arde siguranta de protectie.
• Nu depasiti curentul maxim de intrare de 5A si puterea nominala de 40W.
• Asigurati ventilatie corespunzatoare si racire suplimentara la sarcini mari sau temperaturi ambientale ridicate.
• Fixati modulul cu patru suruburi M3 pe o suprafata izolatoare.
• Realizati toate conexiunile numai cu alimentarea deconectata.
• Montajul si utilizarea trebuie efectuate de o persoana competenta, deoarece tensiunea de iesire poate provoca electrocutare, arc electric sau deteriorarea echipamentelor.
