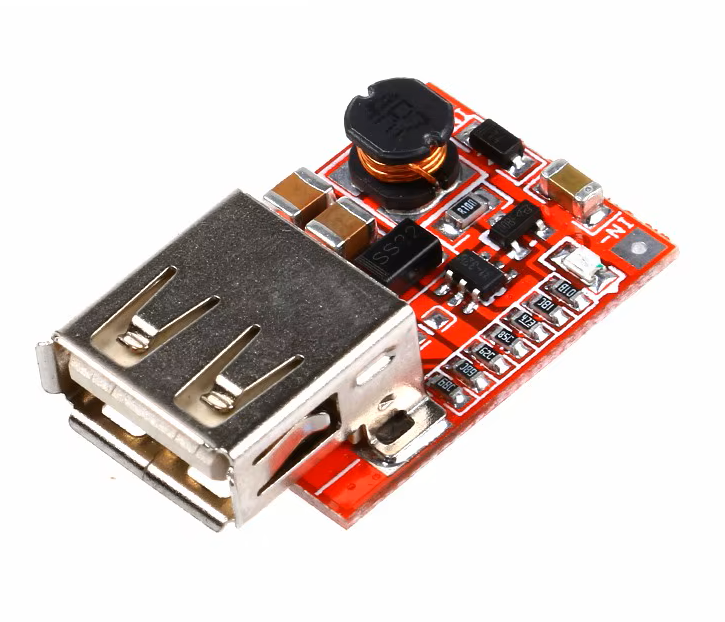

Modulul este un convertor DC-DC step-up, utilizat pentru ridicarea tensiunii unei surse DC si alimentarea consumatorilor printr-un conector USB-A. Este potrivit pentru montaje portabile, module electronice si accesorii USB, precum lampi sau ventilatoare de mici dimensiuni, in limita consumului acceptat.

Specificatii tehnice:

• Tip conversie: step-up / boost

• Tensiune de intrare: 2.5-6V DC

• Tensiune de iesire: 5V DC, presetata

• Curent maxim de iesire: 1A

• Eficienta conversie: pana la 92%

• Frecventa de comutare: 1MHz

• Ondulatie la iesire: maximum 20mV

• Reglaj tensiune: ±2.5%

• Temperatura de functionare: -40°C pana la +85°C

• Protectie la scurtcircuit: nu

• Protectie la inversarea polaritatii intrarii: nu

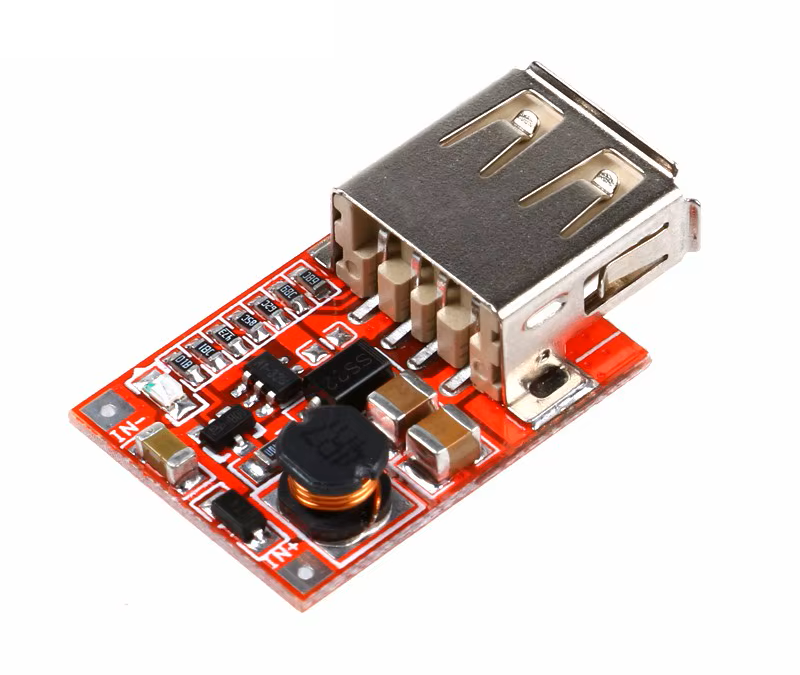

• Conectare intrare: prin lipire, la IN+ si IN-

• Conector de iesire: USB-A mama

• Dimensiuni: 28.9x18.8x8.5mm

Continut pachet:

• 1x modul convertor DC-DC step-up cu USB-A

Instructiuni de montaj:

1. Cu sursa deconectata, se lipeste conductorul pozitiv la IN+, iar conductorul negativ la IN-.

2. Modulul se fixeaza astfel incat partea inferioara a placii sa nu intre in contact cu suprafete conductoare.

3. Se alimenteaza modulul fara consumator si se verifica tensiunea la iesirea USB cu un multimetru sau un tester USB.

4. Consumatorul se conecteaza dupa verificarea tensiunii corecte.

Recomandari si precautii:

• Pentru ridicarea tensiunii la iesirea presetata, tensiunea sursei trebuie sa fie mai mica decat tensiunea de iesire.

• Este preferabila alimentarea peste 3V; sub aceasta valoare poate aparea zgomot in functionare.

• Curentul disponibil depinde de tensiunea de intrare, capacitatea sursei si conditiile de racire.

• La alimentarea dintr-un acumulator Li-ion, se utilizeaza un acumulator cu circuit de protectie.

• Se evita scurtcircuitarea iesirii si inversarea polaritatii la intrare.
