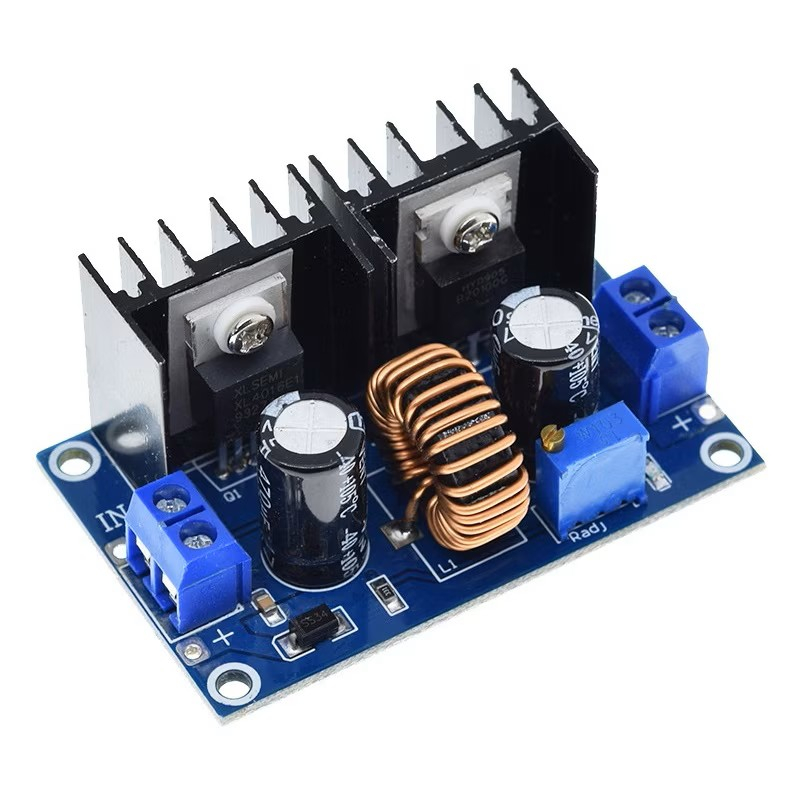

Modulul XH-M401 cu XL4016E1 este un convertor DC-DC step-down care reduce tensiunea unei surse de curent continuu la o valoare reglabila. Este potrivit pentru surse de alimentare reglabile, alimentarea modulelor electronice, prototipare si teste de laborator, unde este necesara adaptarea tensiunii la cerintele consumatorului.

Specificatii tehnice:

• Tip produs: convertor DC-DC coborator de tensiune

• Model modul: XH-M401

• Circuit integrat: XL4016E1

• Varianta: fara afisaj

• Tensiune de intrare: 4-40V DC

• Tensiune de iesire: 1.25-36V DC, reglabila; trebuie sa fie mai mica decat tensiunea de intrare

• Curent maxim de iesire: 8A, cu racire adecvata

• Curent recomandat pentru functionare indelungata: pana la 5A

• Putere maxima de iesire: 200W, in functie de tensiunile de lucru, curent si racire

• Eficienta de conversie: pana la 94%

• Frecventa de comutare: 180kHz

• Metoda de control: PWM

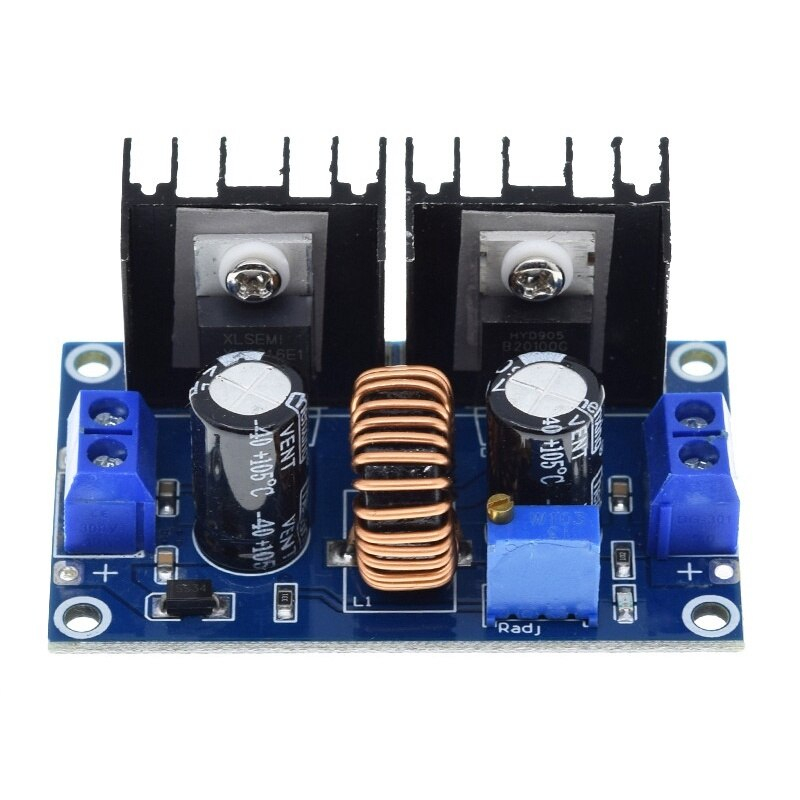

• Reglaj tensiune: potentiometru pe placa

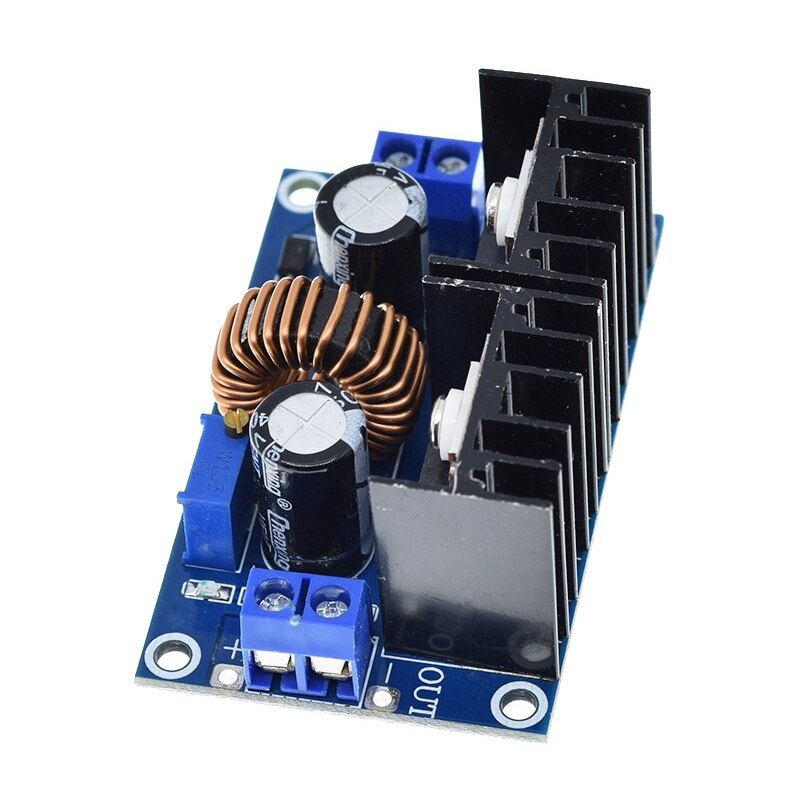

• Racire: 2 radiatoare montate

• Protectii: supracurent, scurtcircuit si supratemperatura

• Actiune la supratemperatura: oprirea iesirii

• Conexiuni: borne cu surub pentru intrare si iesire

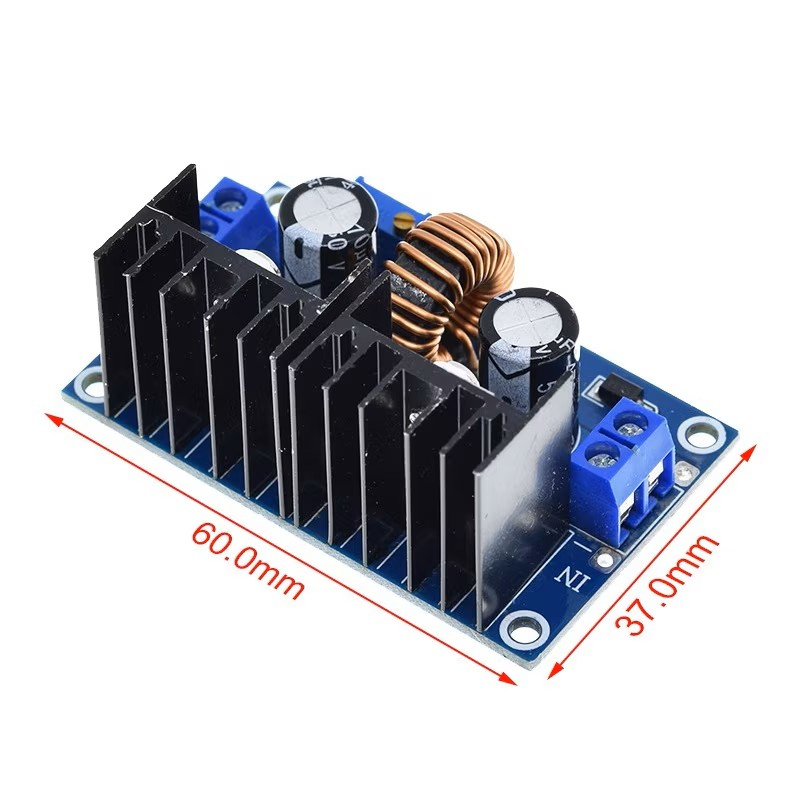

• Dimensiuni: 60x37x28mm

Continut pachet:

• 1x modul convertor XH-M401 cu radiatoare montate

Instructiuni de montaj si utilizare:

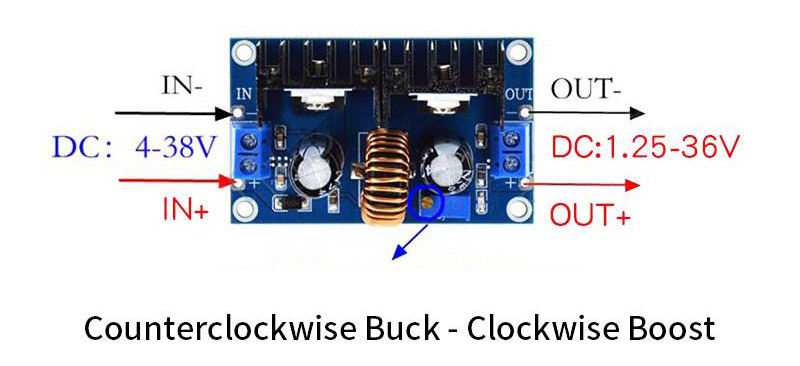

1. Cu alimentarea oprita, se conecteaza sursa la bornele de intrare, respectand marcajele pozitiv si negativ.

2. Se alimenteaza modulul fara consumator si se masoara tensiunea la bornele de iesire cu un multimetru.

3. Se roteste potentiometrul in sensul acelor de ceasornic pentru cresterea tensiunii sau in sens invers pentru reducerea acesteia.

4. Dupa obtinerea valorii necesare, se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

5. Se reporneste alimentarea si se verifica tensiunea si incalzirea modulului in sarcina.

Recomandari si precautii:

• Pentru utilizarea peste curentul recomandat se imbunatateste disiparea caldurii, inclusiv prin ventilatie fortata.

• Limitele maxime de tensiune, curent si putere nu garanteaza functionarea simultana la toate valorile maxime.

• Sursa, firele si conexiunile se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• Placa se fixeaza pe suporturi care impiedica atingerea suprafetelor conductoare de catre partea inferioara.

• Se verifica polaritatea inainte de alimentare.

• Alimentarea se realizeaza exclusiv de la o sursa DC.
