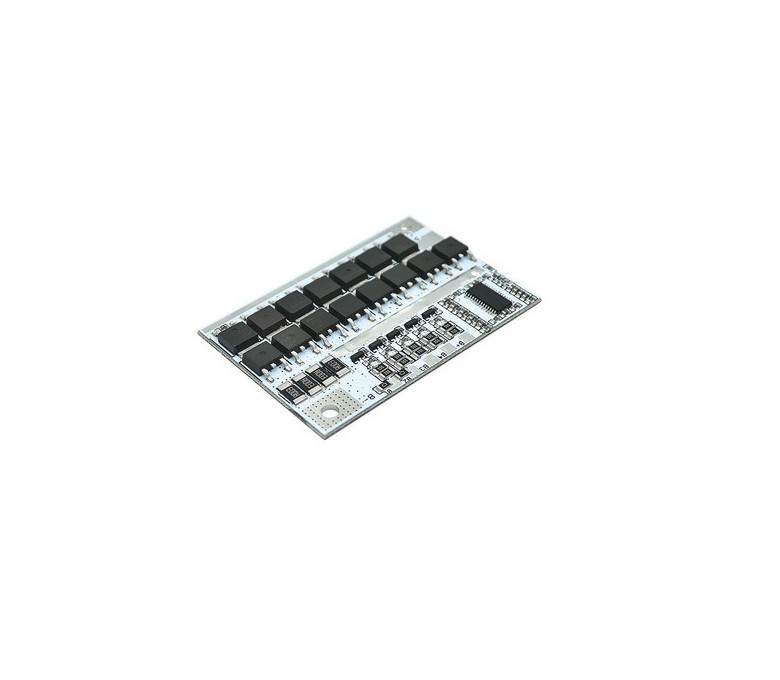

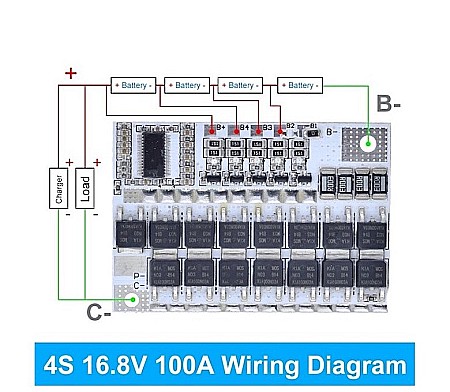

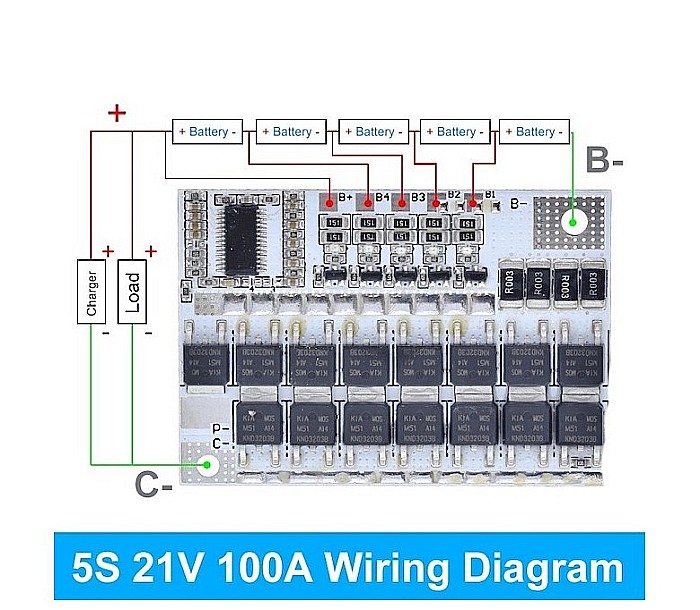

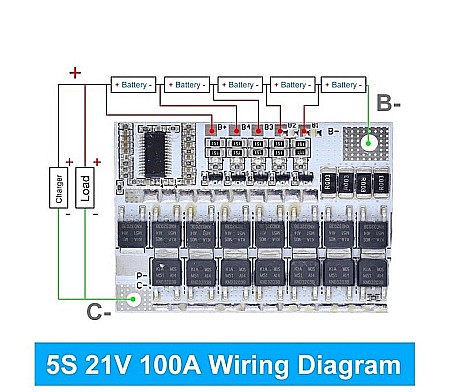

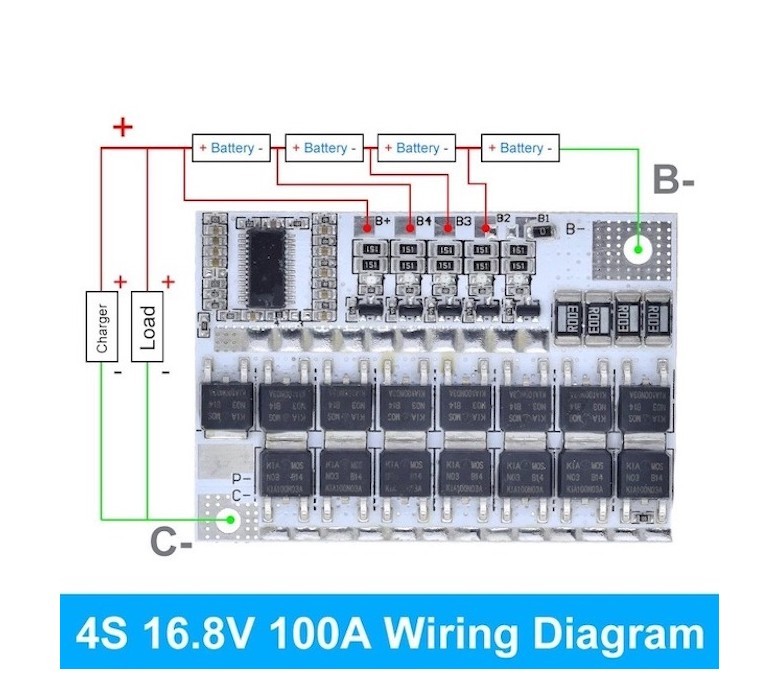

BMS protectie la incarcare pentru acumulatori Lipo cu o tensiune nominala de 3.2V DC, setat din fabrica la 3S, dar setabil si pentru 4S sau 5S. Pentru 4s si 5S se elimina cele 2 rezistente din poza.

Specificatii in configuratia din fabrica:

Tensiune nominala: 16.0VDC

Numar celule: 5

Tensiune de incarcare: 18VDC

Protectie tensiune incarcare: 3.61 - 3.69VDC

Intarziere protectie incarcare: 500 - 1500mS

Protectie tensiune descarcare: 2.27 - 2.43VDC

Tensiune recuperare descarcare: 2.45 - 2.65VDC

Intarziere protectie recuperare: 500 - 1500mS

Protectie curent descarcare: 100A

Intarziere protectie curent descarcare: 100 - 300mS

Curent descarcare nominal continuu mod Split: 50A

Curent descarcare nominal continuu mod Same Port: 40A

Curent incarcare continuu: 40A

Intarziere protectie incarcare curent: 10 -30mS

Curent quiescent: 17uA

Protectie temperatura: Da, prezinta interfata sonda NTC

Protectie deconectare: Da

Protectie scurt-circuit: NU

Mod recuperare curent excesiv: deconectare sarcina

Functie balans: Da

Tensiune egalizare: 3.355 - 3.455VDC

Curent egalizare celule: 60mA

Temperatura lucru: -20°C - +65°C

Temperatura depozitare: -40°C - +85°C

Dimensiuni mm: 62 x 42 x 4mm

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.



• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.



• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.



• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.



• Modulele necesită răcire adecvată în funcție de curentul utilizat.



• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.



Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
