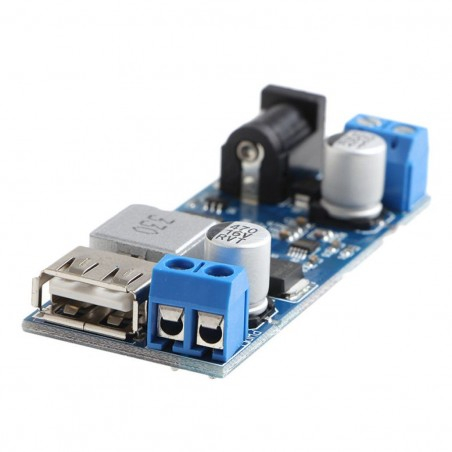

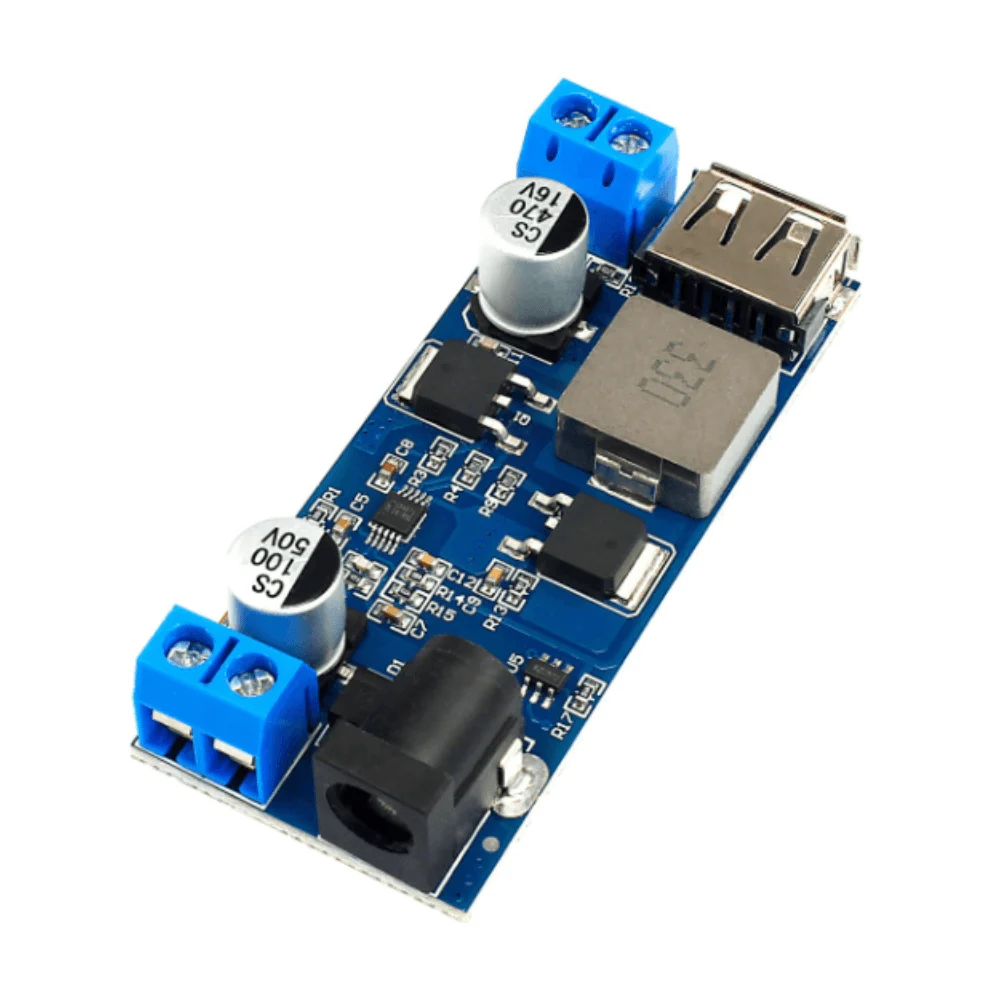

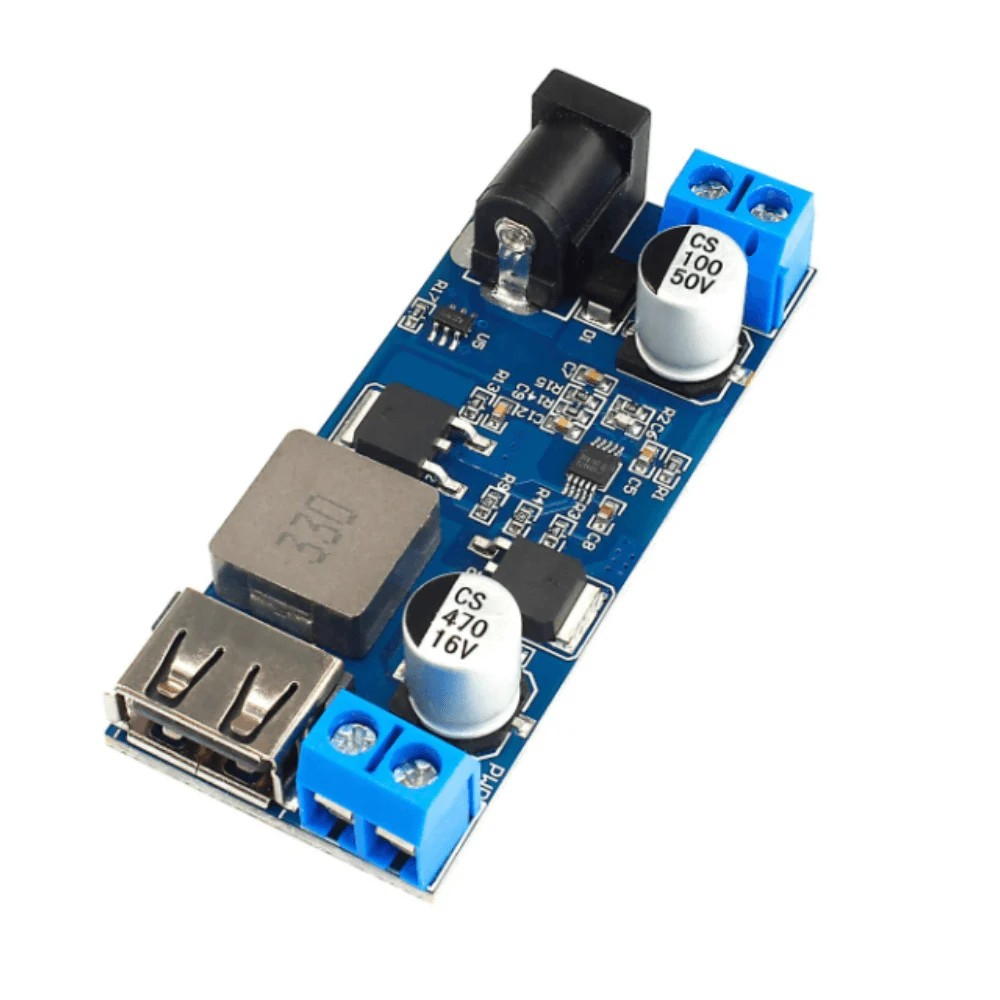

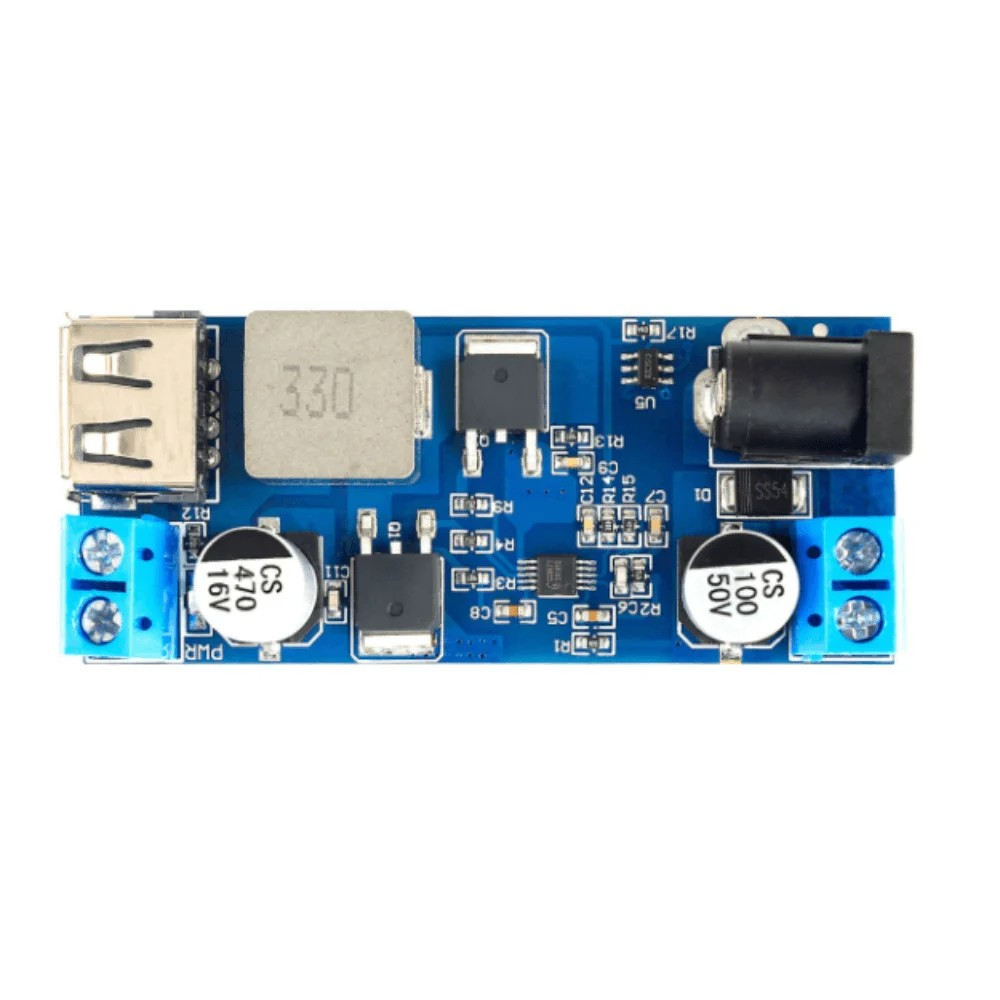

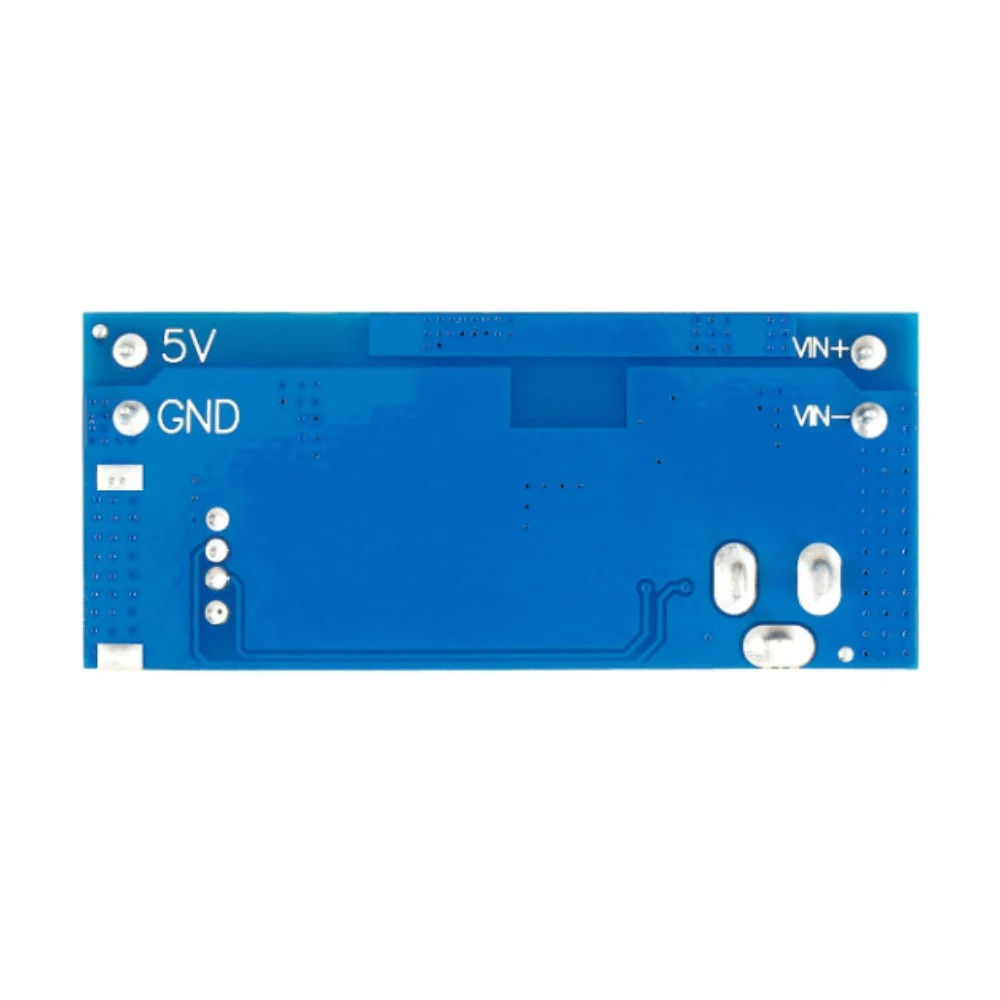

Modulul XY-3606 este un convertor DC-DC step-down cu iesire fixa, prevazut cu mai multe optiuni de conectare pentru alimentare si consumator. Este potrivit pentru alimentarea modulelor electronice si a dispozitivelor USB, inclusiv incarcarea telefoanelor compatibile, din surse DC sau sisteme cu acumulatori.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-down

• Model: XY-3606

• Tensiune de intrare: 9-36V DC

• Tensiune de iesire: 5.2V DC, fixa

• Capacitate de iesire indicata: 5A / 25W

• Capacitate de iesire la intrare 9-24V: pana la 6A / 30W

• Capacitate de iesire la intrare 24-32V: pana la 5A / 25W

• Capacitate de iesire la intrare 32-36V: pana la 3.5A / 18W

• Conectori de intrare: mufa DC mama 5.5x2.1mm si terminal cu surub, 2 poli

• Conectori de iesire: 1 x USB-A si terminal cu surub, 2 poli

• Functie USB: circuit de identificare a incarcarii pentru dispozitive compatibile

• Reglaj manual al tensiunii: nu

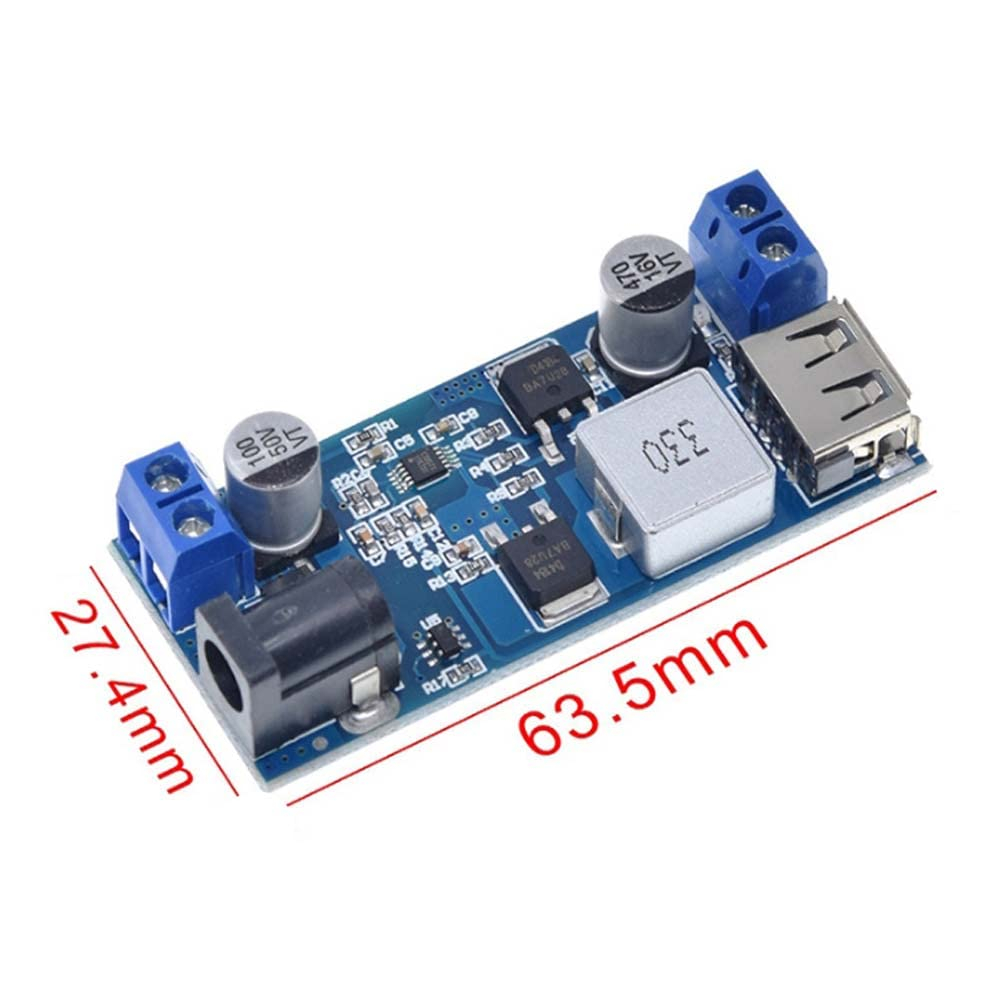

• Dimensiuni modul: 63x27x10mm

Continut pachet:

• 1 x convertor DC-DC step-down XY-3606.

Instructiuni de montaj si utilizare:

1. Cu alimentarea deconectata, modulul se fixeaza astfel incat placa si conexiunile sa nu atinga suprafete conductoare.

2. Sursa DC se conecteaza la terminalul de intrare sau la mufa DC, respectand polaritatea marcata pe placa; pentru mufa se verifica si polaritatea conectorului sursei.

3. Se porneste alimentarea fara consumator conectat si se verifica tensiunea la terminalul de iesire cu un multimetru.

4. Se opreste alimentarea si se conecteaza consumatorul la bornele de iesire, respectand polaritatea, sau printr-un cablu la portul USB-A.

5. Se reporneste alimentarea si se verifica functionarea modulului si incalzirea in sarcina.

Recomandari si precautii:

• Modulul se alimenteaza exclusiv cu tensiune continua; nu se conecteaza la AC.

• Limita de curent si putere se alege in functie de tensiunea efectiva de intrare.

• La valorile de granita dintre intervale, se aplica limita inferioara de curent si putere.

• Consumul cumulat al sarcinilor conectate la USB si la borne trebuie sa se incadreze in capacitatea modulului.

• Curentul maxim al modulului nu reprezinta un curent garantat prin fiecare conector; cablurile si conexiunile se dimensioneaza pentru sarcina utilizata.

• Se verifica daca echipamentul accepta tensiunea de iesire; potrivirea conectorului USB nu garanteaza compatibilitatea electrica.

• Se asigura ventilatie si racire corespunzatoare la sarcini mari.

• Sursa de intrare se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• Portul USB alimenteaza dispozitive cu propriul circuit de incarcare; nu se conecteaza direct la bornele unui acumulator.

• Conexiunile se realizeaza numai cu alimentarea deconectata.
