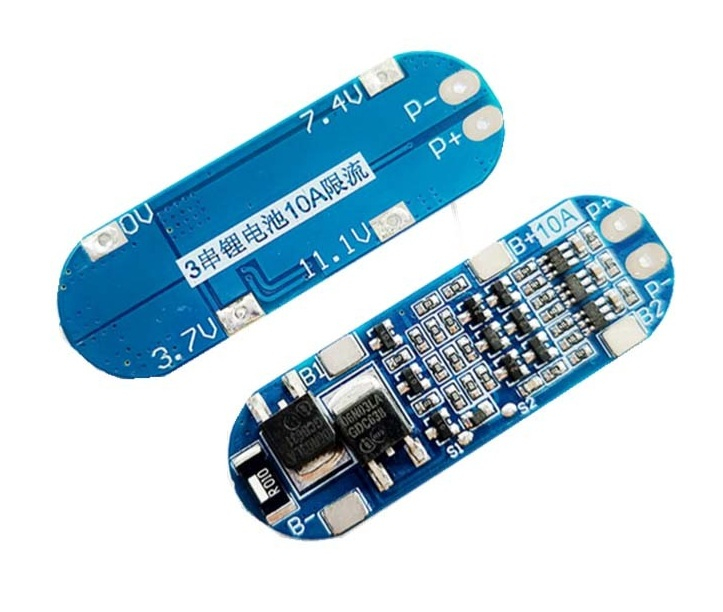

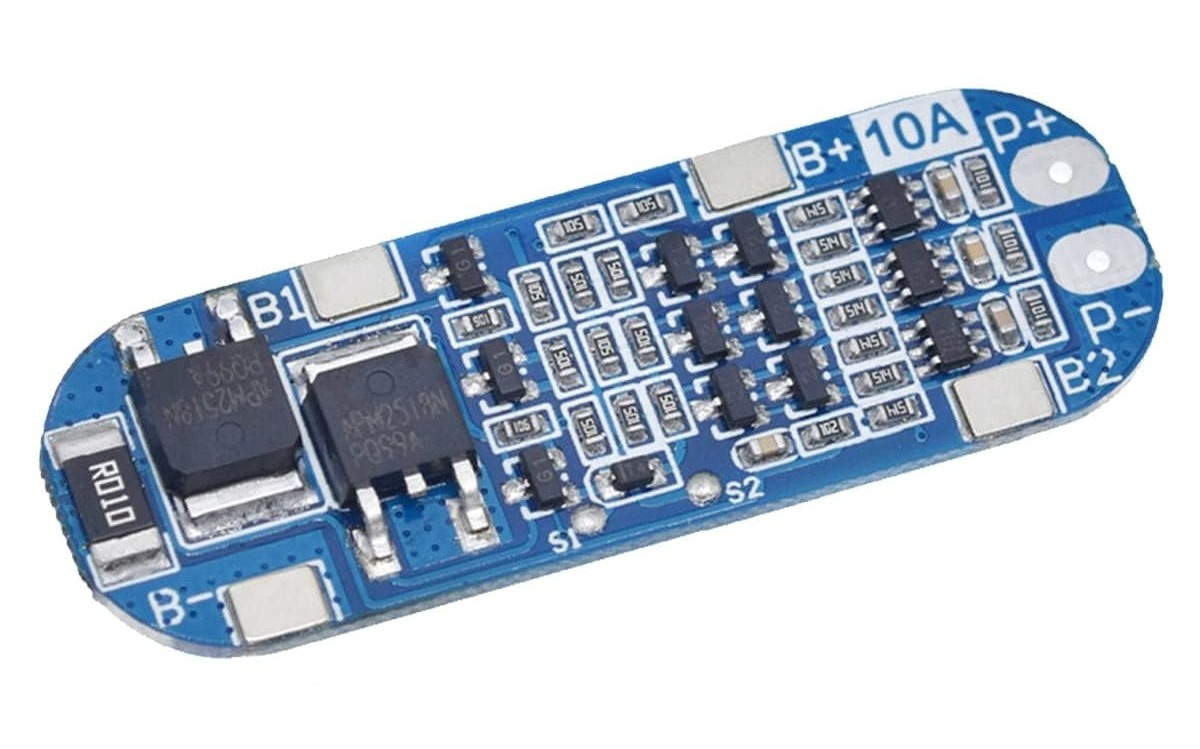

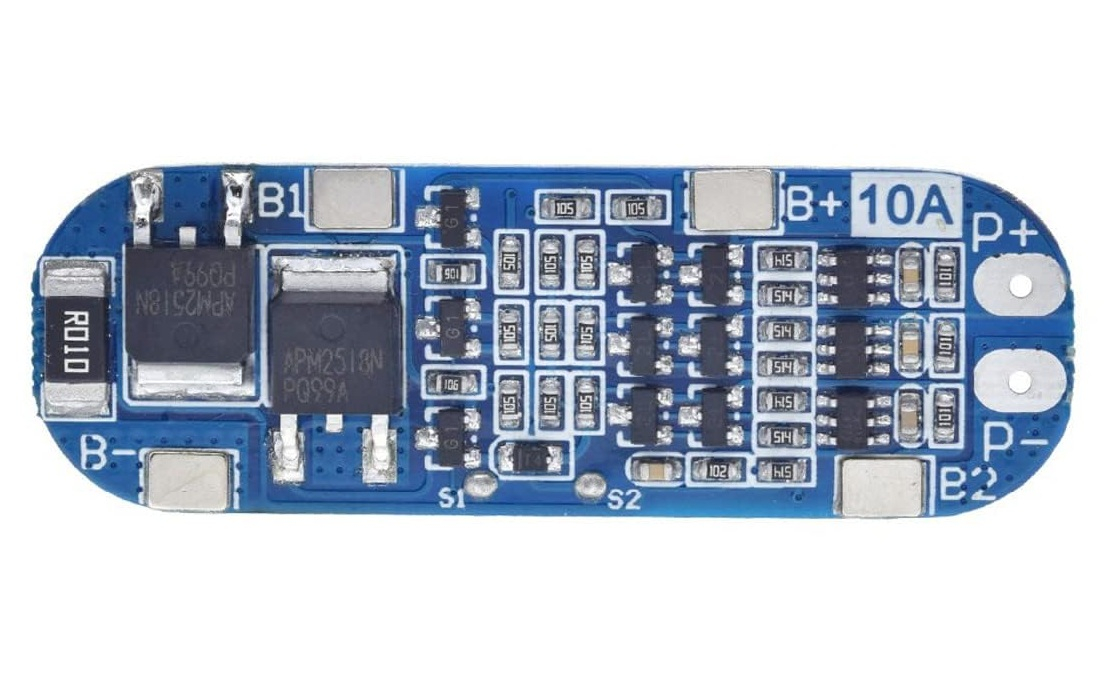

Acest BMS 3S 10A fara balansare este o placa de protectie destinata pachetelor formate din trei celule Li-ion conectate in serie. Varianta comerciala din clasa 10A este potrivita pentru echipamente alimentate la 12V care necesita un format compact si suporta solicitari temporare de curent peste regimul continuu.

Specificatii tehnice:

• Configuratie baterie: 3S

• Tip baterie: Li-ion 18650

• Tensiune nominala celula: 3.7V

• Tensiune de incarcare: 12.6V

• Clasa de curent a produsului: 10A

• Curent continuu de lucru: 0–8A

• Curent maxim de descarcare: 10A, pentru solicitari de scurta durata

• Curent instantaneu: 11–13A

• Temperatura de functionare: -40–+50°C

• Temperatura de depozitare: -40–+80°C

• Functie de balansare: nu

• Dimensiuni: 53x17x4mm

Continut pachet:

• 1 x BMS 3S 10A fara balansare pentru baterii Li-ion

Instructiuni de montaj:

1. Se formeaza un pachet din trei celule sau trei grupuri de celule Li-ion conectate in serie.

2. Inaintea montajului se verifica polaritatea si se aduc celulele la tensiuni apropiate.

3. Conexiunile se realizeaza strict conform marcajelor imprimate pe placa si schemei corespunzatoare modulului.

4. Polaritatea si continuitatea cablajului se verifica inainte de conectarea incarcatorului sau a consumatorului.

5. Interconectarea celulelor se realizeaza prin sudura in puncte, folosind platbanda si conductoare dimensionate pentru sarcina aplicatiei.

Utilizare:

Dupa verificarea montajului, pachetul se conecteaza la un incarcator CC/CV dedicat configuratiilor Li-ion 3S. Modulul asigura protectia pachetului, dar nu inlocuieste functia de reglare a tensiunii si curentului realizata de incarcator.

Recomandari si precautii:

• Valoarea maxima de descarcare este admisa numai pentru solicitari de scurta durata si nu trebuie utilizata ca limita de functionare continua.

• Intervalul instantaneu este destinat exclusiv impulsurilor foarte scurte.

• Durata admisa pentru solicitarile temporare nu este specificata, fiind necesara evitarea functionarii prelungite peste limita curentului continuu.

• Celulele trebuie sa poata furniza curentul solicitat fara incalzire excesiva.

• Celulele utilizate in acelasi pachet trebuie sa aiba capacitati, tensiuni si rezistente interne cat mai apropiate.

• Pentru sarcini ridicate trebuie asigurate conexiuni cu rezistenta redusa si o racire corespunzatoare.

• Inversarea polaritatii, conectarea gresita sau scurtcircuitarea bornelor pot deteriora modulul si acumulatorii.

Compatibilitate:

• Pachete formate din trei celule sau grupuri Li-ion conectate in serie

• Celule Li-ion 18650 cu tensiunea nominala de 3.7V

• Echipamente din clasa de tensiune 12V alimentate din pachete Li-ion 3S

• Incarcatoare CC/CV pentru pachete Li-ion 3S

Modulul nu este compatibil cu celulele LiFePO4 si nu realizeaza balansarea automata a celulelor.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
