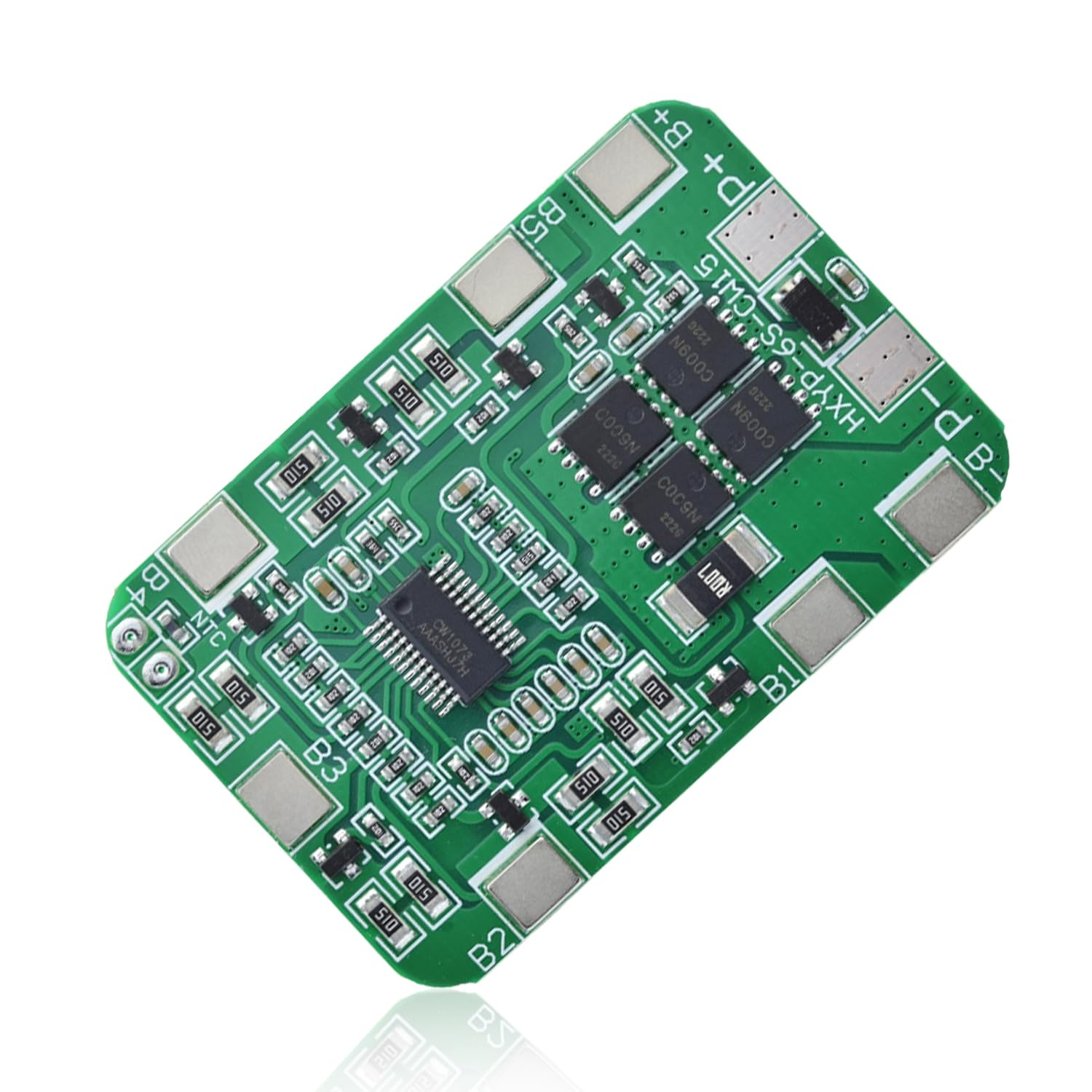

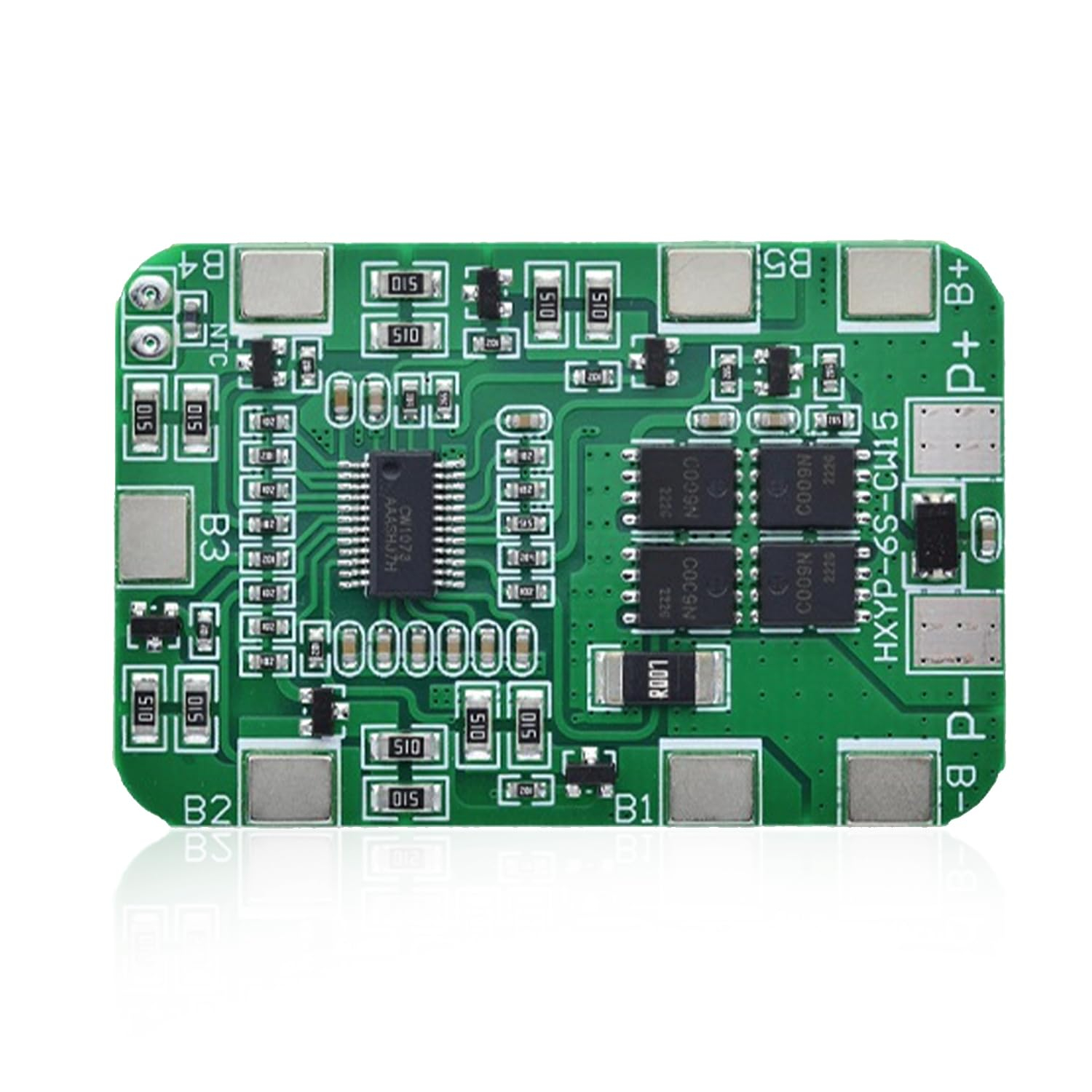

Placa BMS 6S 14A este un modul de protectie si balansare pentru pachete formate din sase celule sau sase grupe de celule Li-ion conectate in serie. Termistorul NTC integrat permite monitorizarea temperaturii pachetului, iar circuitul de balansare contribuie la reducerea diferentelor de tensiune dintre celule in timpul incarcarii.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare.

• Configuratie acumulatori: 6S.

• Tip acumulatori: Li-ion.

• Tensiune nominala pachet: 22.2V.

• Tensiune la incarcare completa: 25.2V.

• Interval tensiune de incarcare: 25.2-26V.

• Curent continuu maxim: 14A.

• Curent maxim de varf: 20A.

• Functie de balansare: da.

• Curent de balansare: 56mA.

• Tensiune de detectare a supraincarcarii: 4.25V±0.05V/celula.

• Tensiune de detectare a descarcarii excesive: 2.7V±0.05V/celula.

• Curent de repaus: sub 30µA.

• Protectii: supraincarcare, descarcare excesiva, supracurent, scurtcircuit si supratemperatura.

• Revenire dupa protectia la scurtcircuit: automata, cu intarziere.

• Termistor NTC: integrat, 10kΩ.

• Circuit integrat: CellWise CW1073.

• Numar MOSFET-uri: 4.

• Marcaj MOSFET-uri: C005N-B.

• Terminale pentru celule: B-, B1, B2, B3, B4, B5 si B+.

• Terminale pentru sarcina si incarcator: P+ si P-.

• Marcaj placa: HXYP-6S-CW15.

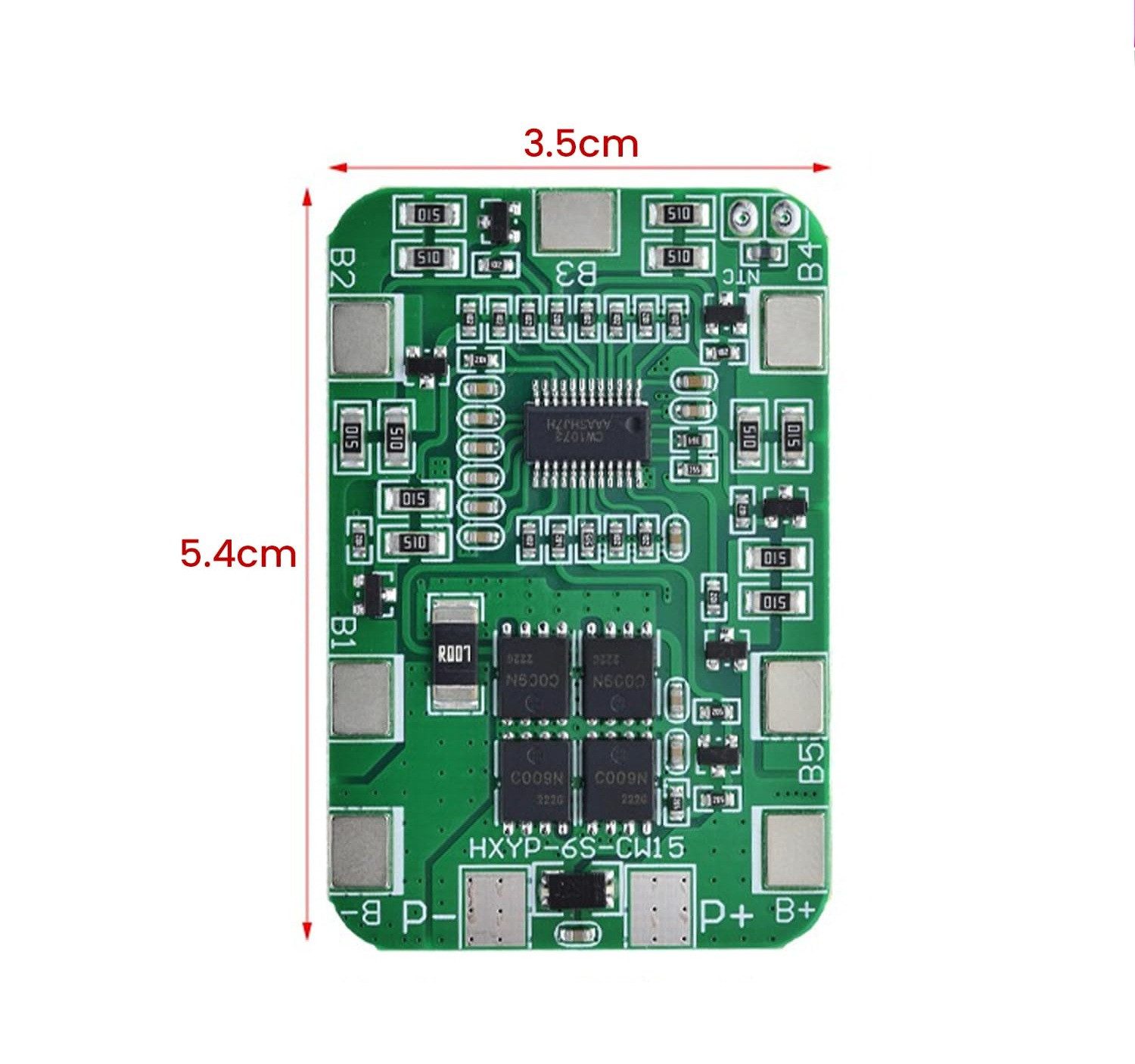

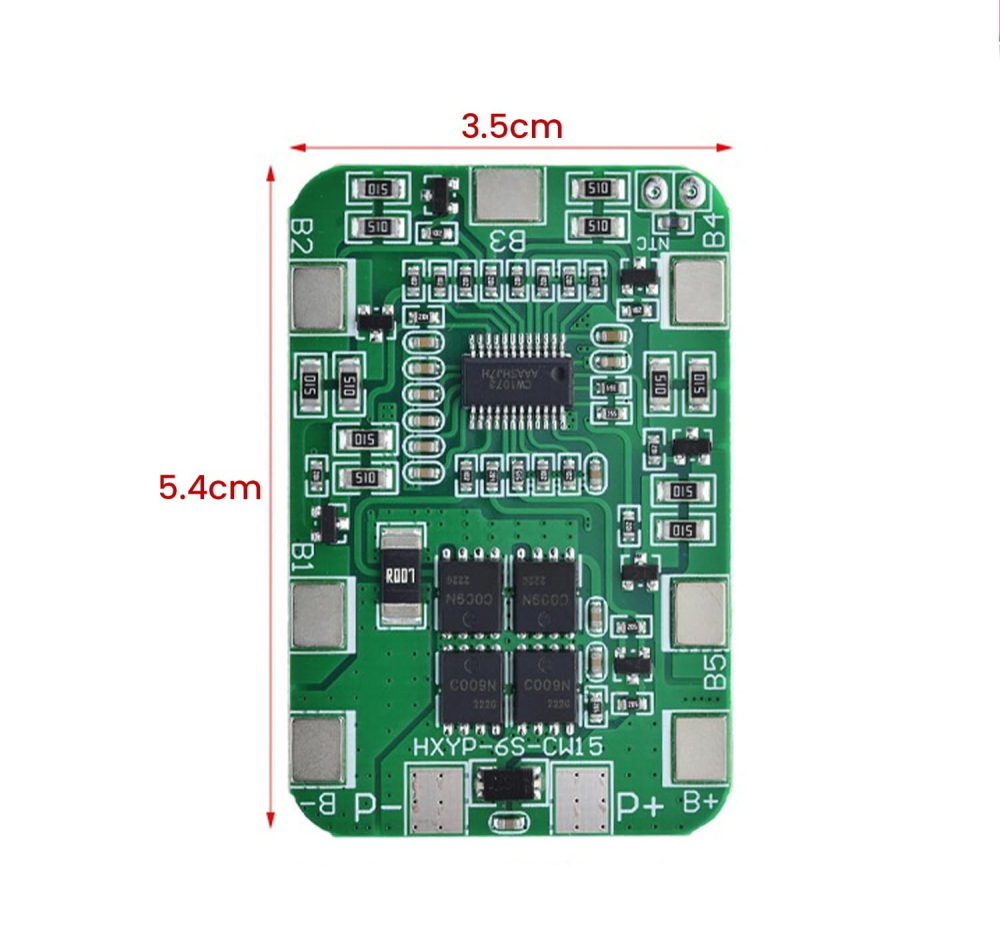

• Dimensiuni: 53.5x35.2mm.

• Greutate: 7g.

Continut pachet:

• 1x placa BMS 6S 14A cu balansare.

Instructiuni de montaj:

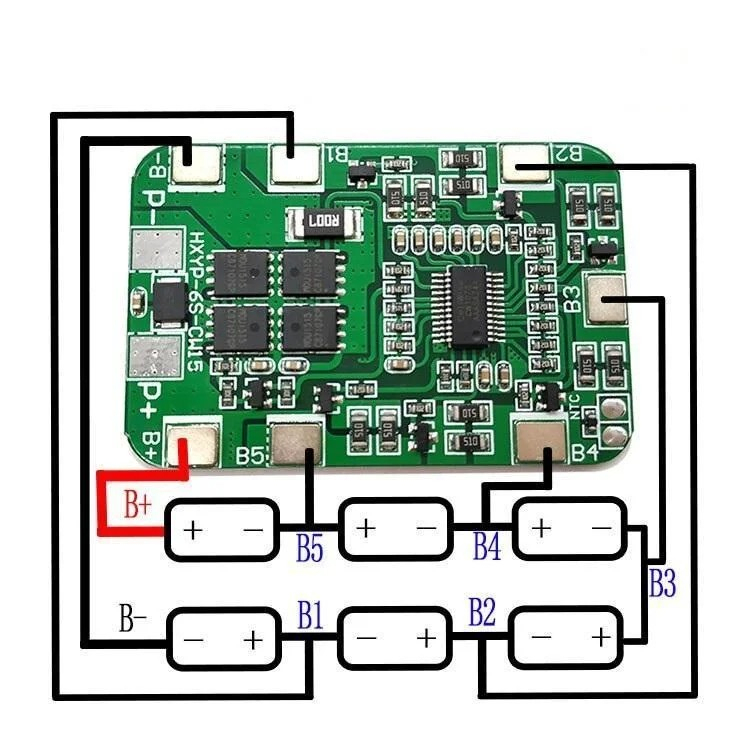

1. Formati pachetul din sase celule sau sase grupe de celule conectate in serie si numerotati-le de la C1, aflata la capatul negativ, pana la C6, aflata la capatul pozitiv.

2. Conectati terminalul B- la borna negativa a celulei C1.

3. Conectati B1 la legatura C1+/C2-, B2 la C2+/C3- si B3 la C3+/C4-.

4. Conectati B4 la legatura C4+/C5- si B5 la C5+/C6-.

5. Conectati terminalul B+ la borna pozitiva a celulei C6.

6. Conectati incarcatorul si consumatorul la terminalele P+ si P-, respectand polaritatea.

7. Realizati conexiunile catre placa incepand cu B- si continuand succesiv pana la B+.

8. Verificati cu un multimetru cresterea progresiva a tensiunii intre terminalele succesive inainte de conectarea incarcatorului sau a sarcinii.

9. Izolati placa si conexiunile pentru prevenirea scurtcircuitelor accidentale.

Utilizare:

Placa functioneaza automat dupa realizarea corecta a conexiunilor si nu necesita configurare. Incarcarea se efectueaza cu un incarcator CC/CV dedicat pachetelor Li-ion 6S, deoarece modulul BMS asigura protectia acumulatorului, dar nu inlocuieste incarcatorul si nu regleaza curentul de incarcare.

Recomandari si precautii:

• Asigurati disiparea termica necesara si reduceti sarcina daca placa se incalzeste excesiv.

• Utilizati celule cu aceeasi chimie si cu niveluri apropiate de incarcare.

• Nu depasiti limitele de curent continuu si de varf specificate.

• Nu utilizati placa daca prezinta componente deteriorate, trasee intrerupte sau urme de supraincalzire.

• Protejati placa impotriva umezelii si a contactului cu obiecte conductoare.

• Verificati polaritatea si ordinea conexiunilor inainte de punerea in functiune.

Compatibilitate:

• Celule Li-ion de 3.6V sau 3.7V nominal, inclusiv formatul 18650.

• Pachete formate din sase celule sau sase grupe de celule conectate in serie.

• Scule electrice, surse de alimentare de rezerva si alte echipamente compatibile cu pachete Li-ion de 25.2V.

• Nu este compatibila cu acumulatori LiFePO4 sau cu configuratii diferite de 6S.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
